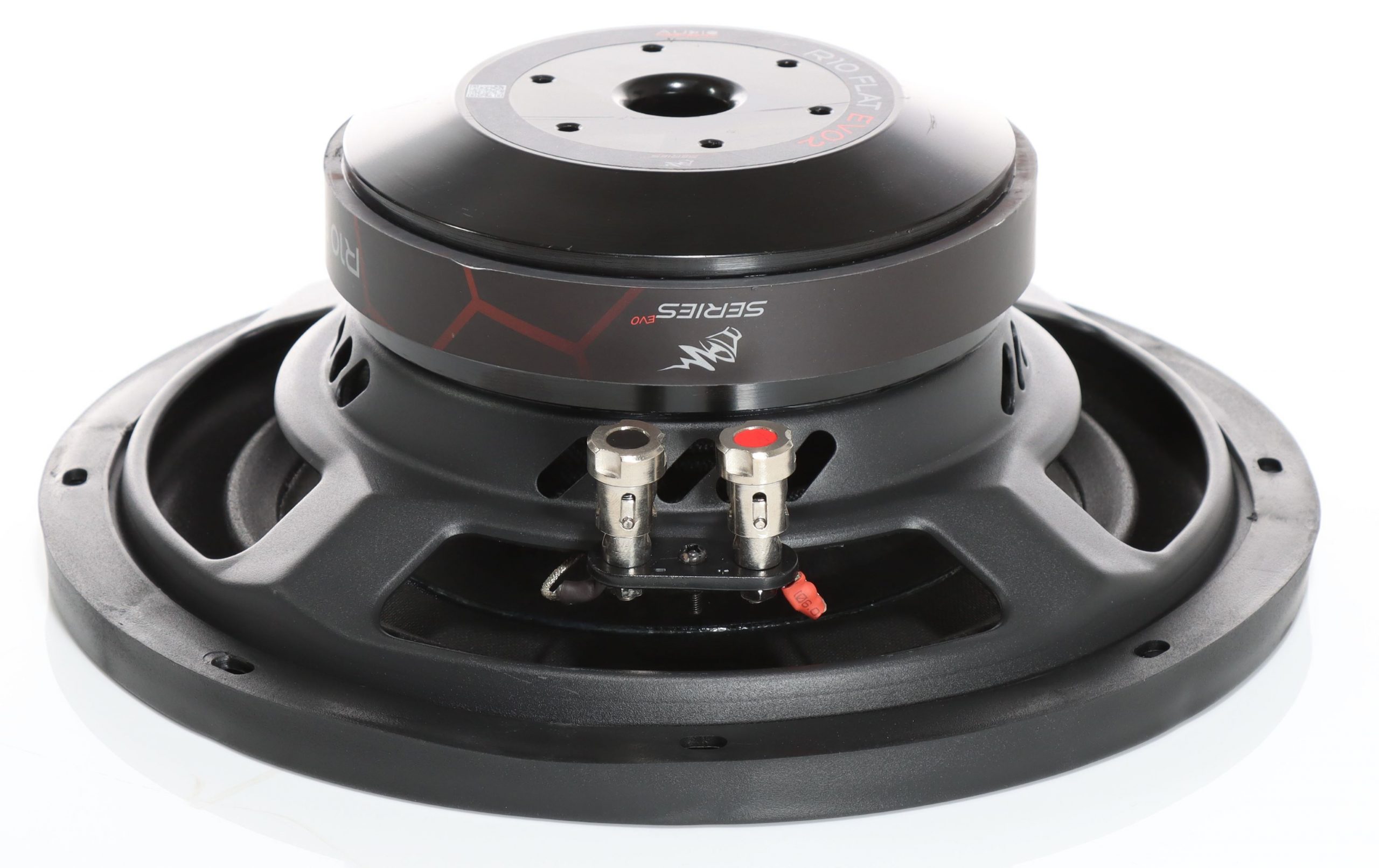

Audio System R10Flat Evo3

Audio System R10 FLAT EVO3 – flacher 25-cm-RADION-Subwoofer mit 300 Watt RMS und nur 80 mm Einbautiefe

Der Audio System R10 FLAT EVO3 ist ein besonders flach bauender 25-cm-Subwoofer aus der RADION-Serie und wurde für kraftvolle Basslösungen bei begrenztem Einbauraum entwickelt. Mit nur 80 mm Einbautiefe eignet er sich ideal für flache Subwoofergehäuse, Doppelboden-Installationen, kompakte Kofferraumausbauten oder individuelle Car-HiFi-Projekte, bei denen ein klassischer 10-Zoll-Subwoofer zu tief bauen würde.

Mit 400 Watt Musikleistung und 300 Watt RMS-Belastbarkeit bietet der R10 FLAT EVO3 eine starke Grundlage für spürbaren Tiefton im Fahrzeug. Die 4-Ohm-Impedanz macht ihn unkompliziert in der Verstärkerwahl und besonders passend für Mono-Endstufen oder gebrückte Mehrkanalverstärker mit geeigneter Ausgangsleistung.

Die Konstruktion kombiniert eine KPC-Papiermembran mit Elasthan-Sicke, PPTA-Connex-Zentrierspinne, Aluminium-Schwingspulenträger und IMPP-Staubschutzkappe. Dazu kommen stabile Terminals, ein vielfaches Belüftungssystem, LLE Long Life Edge und eine Polkernbohrung – wichtige Details für kontrollierte Membranbewegung, gute Kühlung und zuverlässige Performance im Car-HiFi-Alltag.

Mit einem Außendurchmesser von 262 mm, einer Einbauöffnung von 232 mm und einem Gewicht von 4,2 kg bleibt der R10 FLAT EVO3 kompakt, bietet aber dennoch eine wirkungsvolle Membranfläche für druckvollen Bass. Für den Gehäusebau empfiehlt Audio System 22 Liter geschlossen oder 30 Liter Bassreflex mit 38-Hz-Abstimmung.

Highlights

• 25-cm-FLAT-Subwoofer aus der Audio System RADION-Serie
• 250-mm-Subwoofer / 10-Zoll-Baugröße
• Sehr geringe Einbautiefe von nur 80 mm
• Ideal für flache Subwoofergehäuse und platzsparende Car-HiFi-Installationen
• 4-Ohm-Impedanz
• 400 Watt Musikleistung
• 300 Watt RMS-Belastbarkeit
• 2,0-Zoll-Schwingspule
• KPC-Papiermembran
• LLE Long Life Edge
• Elasthan-Sicke
• PPTA-Connex-Zentrierspinne
• Stabiler Stahlkorb
• Aluminium-Schwingspulenträger
• IMPP-Staubschutzkappe
• Vielfaches Belüftungssystem
• Polkernbohrung zur thermischen Entlastung
• Stabile Anschluss-Terminals
• Außenmaß 262 mm
• Einbauöffnung 232 mm
• Magnetdurchmesser 145 mm
• Einbautiefe gesamt 97 mm
• Einbautiefe 80 mm
• Gewicht 4,2 kg
• Gehäuseempfehlung geschlossen: 22 Liter
• Gehäuseempfehlung Bassreflex: 30 Liter, Abstimmung 38 Hz
• Bassreflexrohr-Empfehlung: 90 mm Durchmesser, 250 mm Länge

Technische Daten

Produkttyp

• Produktart: Car-HiFi-Subwoofer
• Serie: Audio System RADION-Serie
• Modell: R10 FLAT EVO3
• Baugröße: 250 mm / 25 cm / 10 Zoll
• Ausführung: flacher Subwoofer
• Bauprinzip: passives Subwoofer-Chassis
• Einsatzbereich: Fahrzeug-Subwoofer, flache Gehäuse, Doppelboden-Installationen, Seitenwandlösungen, kompakte Kofferraumausbauten und platzsparende Bass-Upgrades
• Verstärkung: externer Verstärker erforderlich

Leistung und Impedanz

• Musikbelastbarkeit: 400 Watt
• RMS-Belastbarkeit: 300 Watt
• Impedanz: 4 Ohm
• Schwingspulenaufbau: Single Voice Coil
• Anschlusskonzept: 1 × 4 Ohm
• Geeignet für passende Mono-Endstufen
• Geeignet für gebrückte Mehrkanalverstärker mit entsprechender 4-Ohm-Ausgangsleistung
• Auslegung: kräftige Basswiedergabe bei kompakter Einbautiefe

Akustik und Baugröße

• Nenndurchmesser: 250 mm
• Zollgröße: 10 Zoll
• Bauform: FLAT / flachbauend
• Auslegung: druckvolle Tieftonunterstützung bei geringer Gehäusetiefe
• Geeignet für geschlossene und Bassreflex-Gehäuse
• Entwickelt für Car-HiFi-Anwendungen mit begrenztem Platzangebot
• Klangliche Zielrichtung: kräftiger, kontrollierter Bass im Fahrzeug

Schwingspule und Antrieb

• Schwingspulengröße: 2,0 Zoll
• Schwingspulenanzahl: 1
• Nennimpedanz: 4 Ohm
• Schwingspulenträger: Aluminium
• Magnetdurchmesser: 145 mm
• Polkernbohrung: vorhanden
• Belüftung: vielfaches Belüftungssystem
• Thermische Entlastung durch Belüftung und Polkernbohrung
• Auslegung: zuverlässige Belastbarkeit bei flacher Bauhöhe

Membran und Aufhängung

• Membranmaterial: KPC-Papier
• Sicke: Elasthan
• Sicken-Technologie: LLE Long Life Edge
• Zentrierspinne: PPTA Connex
• Staubschutzkappe: IMPP
• Membranführung: auf kontrollierte und stabile Bassbewegung ausgelegt
• Geeignet für dynamische Tieftonwiedergabe im Fahrzeug

Mechanik und Konstruktion

• Korbmaterial: Stahl
• Korbkonstruktion: stabiler Stahlkorb
• Bauform: flacher Tieftöner
• Anschluss-Terminals: stabile Terminals
• Konstruktion: für platzsparende Fahrzeuginstallationen optimiert
• Geeignet für unauffällige Subwooferlösungen mit begrenzter Gehäusetiefe
• Robuste mechanische Basis für alltägliche Car-HiFi-Anwendungen

Einbaumaße

• Außendurchmesser: 262 mm
• Einbauöffnung: 232 mm
• Magnetdurchmesser: 145 mm
• Einbautiefe gesamt: 97 mm
• Einbautiefe: 80 mm
• Gewicht: 4,2 kg
• Baugröße: 250 mm / 10 Zoll
• Flache Bauweise für reduzierte Gehäusetiefe
• Geeignet für kompakte Gehäuse, Doppelböden und Spezialinstallationen

Gehäuseempfehlung geschlossen

• Gehäusetyp: geschlossen
• Empfohlenes Volumen: 22 Liter
• Berechnung inklusive Woofer
• Klangcharakter: kontrolliert, kompakt und präzise abstimmbar
• Geeignet für saubere Basswiedergabe mit guter Kontrolle
• Vorteil: platzsparende Umsetzung im Fahrzeug möglich

Gehäuseempfehlung Bassreflex

• Gehäusetyp: Bassreflex
• Empfohlenes Volumen VBR: 30 Liter
• Abstimmfrequenz Ft: 38 Hz
• Bassreflexrohr-Durchmesser: 90 mm
• Bassreflexrohr-Länge: 250 mm
• Berechnung inklusive Woofer und Bassreflexrohr
• Klangcharakter: druckvollere Abstimmung mit stärkerer Tiefbassunterstützung
• Geeignet für Basslösungen mit mehr Pegel und spürbarerem Tiefton

Klangliche Auslegung

• Kräftiger Bass aus flacher 25-cm-Bauform
• Gute Membranfläche bei geringer Einbautiefe
• 300 Watt RMS für belastbare Tieftonwiedergabe
• Kontrollierte Membranführung durch Connex-Spider
• Robuste mechanische Konstruktion für dynamische Bassimpulse
• LLE Long Life Edge unterstützt langlebige mechanische Performance
• Geeignet für kompakte, dennoch leistungsfähige Subwooferlösungen
• Abstimmung je nach Gehäuse auf Präzision oder zusätzlichen Tiefbassdruck möglich

Empfohlene Anwendungen

• Flache Subwoofergehäuse im Kofferraum
• Kompakte Car-HiFi-Basslösungen
• Doppelboden-Installationen
• Seitenwand- und Spezialausbauten
• Dezente Bassnachrüstung in Alltagsfahrzeugen
• Subwoofer-Upgrades bei begrenztem Einbauraum
• Geschlossene Gehäuse mit 22 Litern Volumen
• Bassreflex-Gehäuse mit 30 Litern Volumen und 38-Hz-Abstimmung
• Anlagen mit passender Mono-Endstufe
• Platzsparende Systeme mit möglichst wenig Verlust an Kofferraumvolumen

Lieferumfang

• 1 × Audio System R10 FLAT EVO3 Subwoofer-Chassis
• Verpackungseinheit: Einzelchassis
• Bedienungs- und Einbauunterlagen
