Crunch CRE380.2

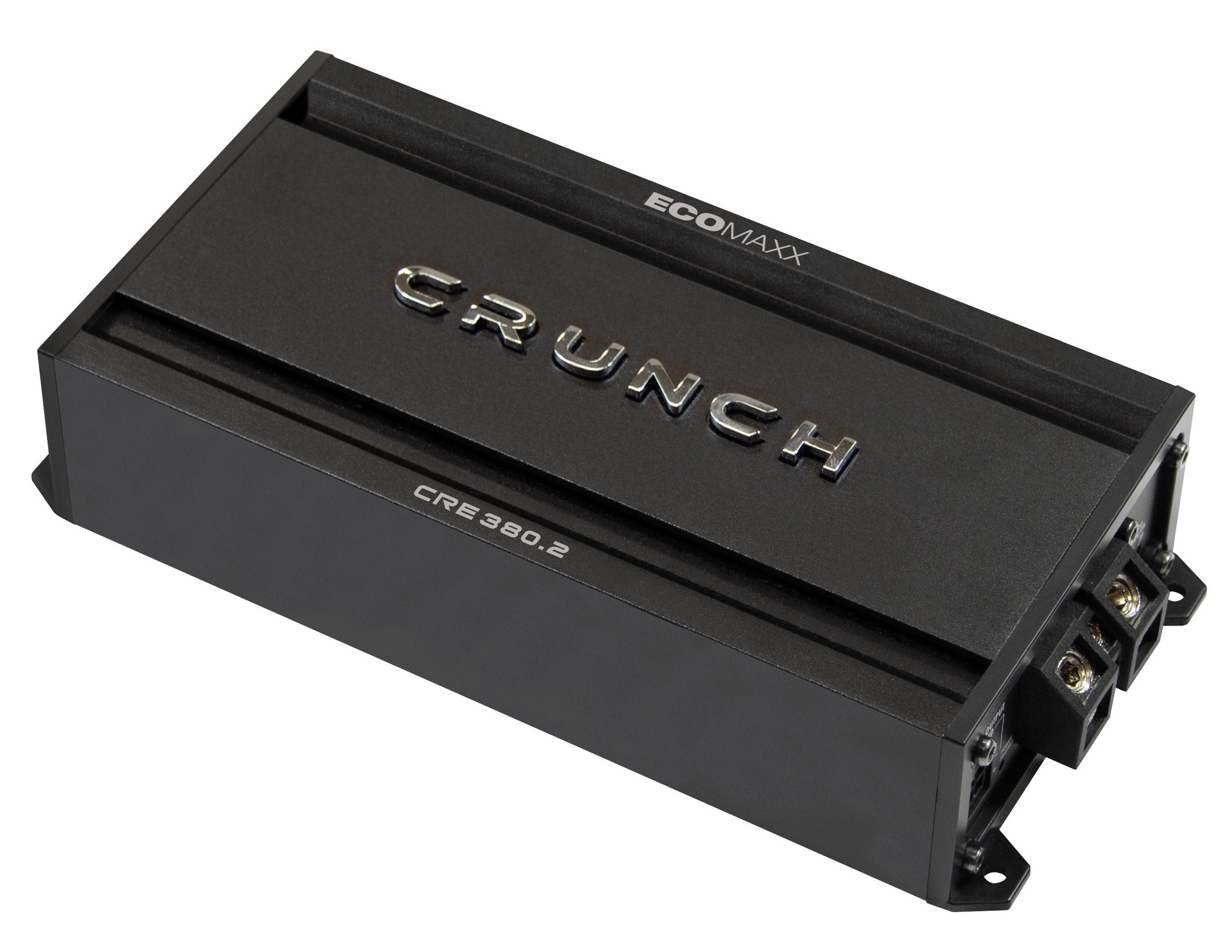

Crunch ECOMAXX CRE380.2 – kompakter 2-Kanal Class-D Verstärker mit 380 Watt RMS im Brückenbetrieb

Der Crunch CRE380.2 ist ein leistungsstarker und besonders platzsparender 2-Kanal-Digitalverstärker für hochwertige Lautsprechersysteme und mittelgroße Subwoofer. Mit 2 × 120 Watt RMS an 4 Ohm, 2 × 190 Watt RMS an 2 Ohm oder 1 × 380 Watt RMS gebrückt an 4 Ohm bietet die Endstufe hohe Leistungsreserven für unterschiedlichste Car-HiFi-Konfigurationen.

Im Stereo-Betrieb eignet sich der CRE380.2 ideal für pegelfeste Frontlautsprecher, leistungsfähige Tiefmitteltöner oder ein hochwertiges Hecksystem. Werden die beiden Kanäle gebrückt, steht die komplette Ausgangsleistung für einen einzelnen 4-Ohm-Subwoofer zur Verfügung. Dadurch lässt sich der Verstärker sowohl für klangorientierte Lautsprechersysteme als auch für kompakte Basslösungen einsetzen.

Die integrierte Aktivweiche kann wahlweise als Hochpass oder Tiefpass verwendet werden. Mit einem ungewöhnlich großen Regelbereich von 50 bis 5.000 Hz ist der CRE380.2 nicht nur für klassische Lautsprecher- und Subwoofer-Anwendungen geeignet, sondern auch für aktive Hochton-, Mittelton- und Tiefmitteltöner-Konzepte. Im Fullrange-Modus lässt sich die interne Filtersektion umgehen, beispielsweise bei der Ansteuerung über einen externen DSP.

Zusätzlich verfügt der Verstärker über eine regelbare Bassanhebung von bis zu 12 dB bei 50 Hz. Cinch- und Hochpegeleingänge ermöglichen den Anschluss an Nachrüstradios, DSP-Systeme und zahlreiche Werksradios. Dank EPS-Technologie und automatischer Einschaltung über den High-Level-Eingang ist die Integration in moderne OEM-Soundsysteme besonders komfortabel.

Highlights

• Kompakter 2-Kanal-Class-D-Verstärker
• 2 × 120 Watt RMS an 4 Ohm
• 2 × 190 Watt RMS an 2 Ohm
• 1 × 380 Watt RMS gebrückt an 4 Ohm
• Für Lautsprechersysteme und Subwoofer geeignet
• Stereo- und Mono-Brückenbetrieb möglich
• Regelbarer Hochpass von 50 bis 5.000 Hz
• Regelbarer Tiefpass von 50 bis 5.000 Hz
• Fullrange-Modus für externe DSP-Steuerung
• Bass Boost von 0 bis 12 dB bei 50 Hz
• Cinch- und Hochpegeleingänge
• High-Level-Eingänge mit EPS-Technologie
• Eingangsspannung bis 18 Volt über High-Level
• Automatische Einschaltung über DC-Offset
• Start-Stopp-tauglich bis kurzzeitig 7 Volt
• Interne 40-Ampere-Sicherung
• Nur 97 × 47 × 208 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 2-Kanal-Leistungsverstärker
• Produktserie: Crunch ECOMAXX CRE
• Verstärkertechnologie: Class D
• Anzahl der Verstärkerkanäle: 2
• Betriebsarten: 2-Kanal-Stereo oder 1-Kanal-Mono gebrückt
• Geeignet für: Frontlautsprecher, Hecklautsprecher, Hochtöner, Mitteltöner, Tiefmitteltöner, Tieftöner und Subwoofer
• Fahrzeugbordnetz: 12 Volt mit negativer Masse
• Mindestimpedanz im Stereo-Betrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• RMS-Leistung an 4 Ohm: 2 × 120 Watt
• RMS-Leistung an 2 Ohm: 2 × 190 Watt
• RMS-Leistung gebrückt an 4 Ohm: 1 × 380 Watt
• Maximale Leistung an 4 Ohm: 2 × 240 Watt
• Maximale Leistung an 2 Ohm: 2 × 380 Watt
• Maximale Leistung gebrückt an 4 Ohm: 1 × 760 Watt
• Maximale RMS-Gesamtleistung im Stereo-Betrieb: 380 Watt
• Maximale RMS-Gesamtleistung im Brückenbetrieb: 380 Watt

Zulässige Lautsprecherimpedanz

• Lautsprecherimpedanz im Stereo-Betrieb: 2 bis 8 Ohm pro Kanal
• Mindestimpedanz im Stereo-Betrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm
• Anschlussimpedanzen unter 2 Ohm pro Kanal sind nicht zulässig
• Anschlussimpedanzen unter 4 Ohm im Brückenbetrieb sind nicht zulässig

Mögliche Systemkonfigurationen

• Zwei 4-Ohm-Lautsprecher: bis zu 2 × 120 Watt RMS
• Zwei 2-Ohm-Lautsprecher: bis zu 2 × 190 Watt RMS
• Ein 4-Ohm-Lautsprecher im Brückenbetrieb: bis zu 380 Watt RMS
• Ein 4-Ohm-Subwoofer im Brückenbetrieb: bis zu 380 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: Reihenschaltung auf 4 Ohm möglich
• Doppelschwingspulen-Subwoofer mit 2 × 8 Ohm: Parallelschaltung auf 4 Ohm möglich
• Zwei 8-Ohm-Subwoofer: Parallelschaltung auf 4 Ohm möglich
• Vollaktiver Betrieb von zwei identischen Lautsprecherwegen möglich

Aktivweiche und Filter

• Integrierte Frequenzweiche: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Tiefpassfilter: stufenlos regelbar
• Hochpass-Regelbereich: 50 bis 5.000 Hz
• Tiefpass-Regelbereich: 50 bis 5.000 Hz
• Filterflankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vorhanden
• Filterregler im Fullrange-Modus ohne Funktion
• Hochpassbetrieb zur Entlastung von Lautsprechern bei tiefen Frequenzen
• Tiefpassbetrieb für Tieftöner und Subwoofer
• Bandpassbetrieb: nicht vorgesehen
• Subsonic-Filter: nicht vorhanden
• Stufenlose Phasenregelung: nicht vorhanden

Einsatz der Filtersektion

• Hochpass für Hoch-, Mittel- und Tiefmitteltöner einsetzbar
• Tiefpass für Tiefmitteltöner, Tieftöner und Subwoofer einsetzbar
• Hoher Regelbereich bis 5.000 Hz ermöglicht aktive Lautsprecherkonzepte
• Fullrange-Modus für Breitbandlautsprecher geeignet
• Fullrange-Modus zur Filtersteuerung über einen externen DSP geeignet
• Kombination mit dem Crunch CRE400.4DSP möglich

Bassanhebung

• Bass Boost: vorhanden
• Regelbereich: 0 bis 12 dB
• Mittenfrequenz: 50 Hz
• Bassanhebung stufenlos einstellbar
• Für Lautsprecher- und Subwooferbetrieb nutzbar
• Zur Vermeidung von Überlastung und Verzerrungen nur moderat einsetzen

Niederpegeleingänge

• Cinch-Eingänge: 2 Kanäle
• Ausführung: Stereo links und rechts
• Eingangsempfindlichkeit Low-Level: 200 mV bis 6 Volt
• Eingangspegel über Gain-Regler einstellbar
• Geeignet für Nachrüstradios, DSPs und Vorverstärkerausgänge
• Stereo-Cinch-Kabel mit 30 cm Länge im Lieferumfang

Hochpegeleingänge

• High-Level-Eingänge: 2 Kanäle
• Anschluss über beiliegenden 4-poligen Kabelbaum
• Eingangsempfindlichkeit High-Level: 1 bis 18 Volt
• EPS Error Protection System: vorhanden
• Direkter Anschluss an Lautsprecherausgänge eines Werksradios möglich
• Geeignet für zahlreiche OEM-Radios mit Lautsprecherdiagnose
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich
• High-Level-Eingänge ermöglichen die automatische Einschaltung

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• Einschaltung über DC-Offset am Hochpegeleingang
• Auto-Turn-On über Schalter aktivierbar
• Automatische Einschaltung nur in Verbindung mit den High-Level-Eingängen
• Separates Remote-Kabel bei kompatiblem High-Level-Signal nicht erforderlich
• Klassischer Remote-Eingang: vorhanden
• Auto-Turn-On bei Nutzung der Remote-Leitung deaktivierbar
• Kompatibilität kann bei älteren Autoradios eingeschränkt sein

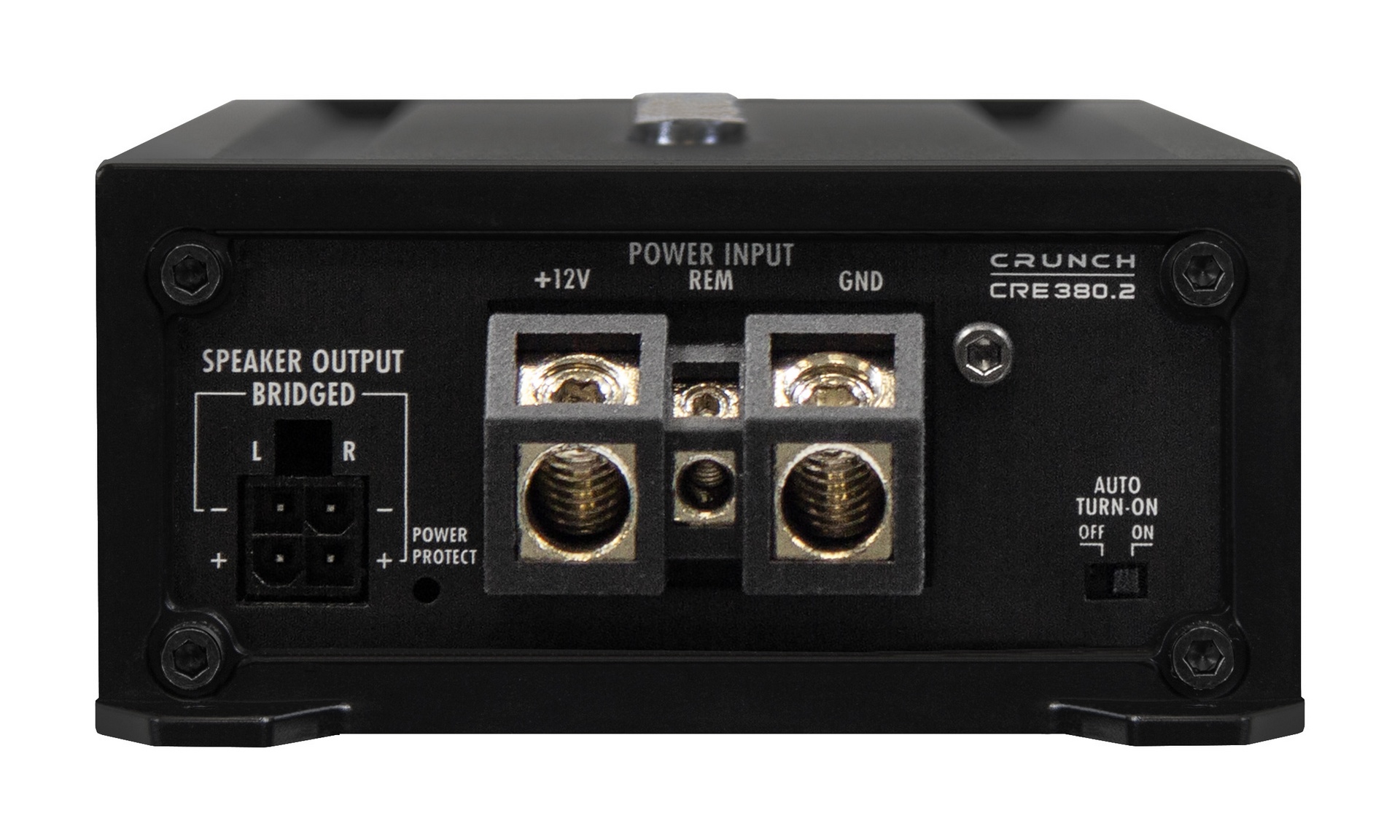

Ausgänge und Anschlüsse

• Verstärkte Lautsprecherausgänge: 2
• Mono-Brückenbetrieb: möglich
• Lautsprecheranschluss über abziehbaren 4-poligen Stecker
• Stromanschlüsse: +12 Volt, Masse und Remote
• Cinch-Vorverstärkerausgang: nicht vorhanden
• Anschluss für Basspegel-Fernbedienung: nicht vorhanden
• Remote-Ausgang für weitere Verstärker: nicht vorhanden

Audio-Kennwerte

• Klirrfaktor bei 5 Watt Ausgangsleistung: unter 0,02 Prozent
• Signal-Rauschabstand: über 90 dB
• Verstärkerschaltung für Fullrange- und Subwooferbetrieb geeignet
• Moderne Class-D-Technologie für hohe Leistungsdichte
• Geringe Wärmeentwicklung im Vergleich zu konventionellen Verstärkerschaltungen

Stromversorgung

• Betriebsspannungsbereich: 10,5 bis 16,5 Volt DC
• Nennbordnetz: 12 Volt
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Fahrzeugmasse: negativ
• Anschlussklemmen für +12 Volt, GND und Remote
• Plus- und Masseleitung mit identischem Kabelquerschnitt ausführen
• Masseleitung möglichst kurz halten
• Sauberer, blanker und elektrisch leitfähiger Massepunkt erforderlich

Absicherung

• Interne Gerätesicherung: vorhanden
• Sicherung: 1 × 40 Ampere
• Sicherung innerhalb des Gehäuses auf der Platine
• Defekte Gerätesicherung ausschließlich durch eine gleichwertige 40-A-Sicherung ersetzen
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Empfohlener Wert der batterienahen Sicherung: 40 Ampere
• Maximaler Abstand zwischen Batterie-Pluspol und Sicherung: 30 cm
• Batterienahe Sicherung nicht im Lieferumfang enthalten

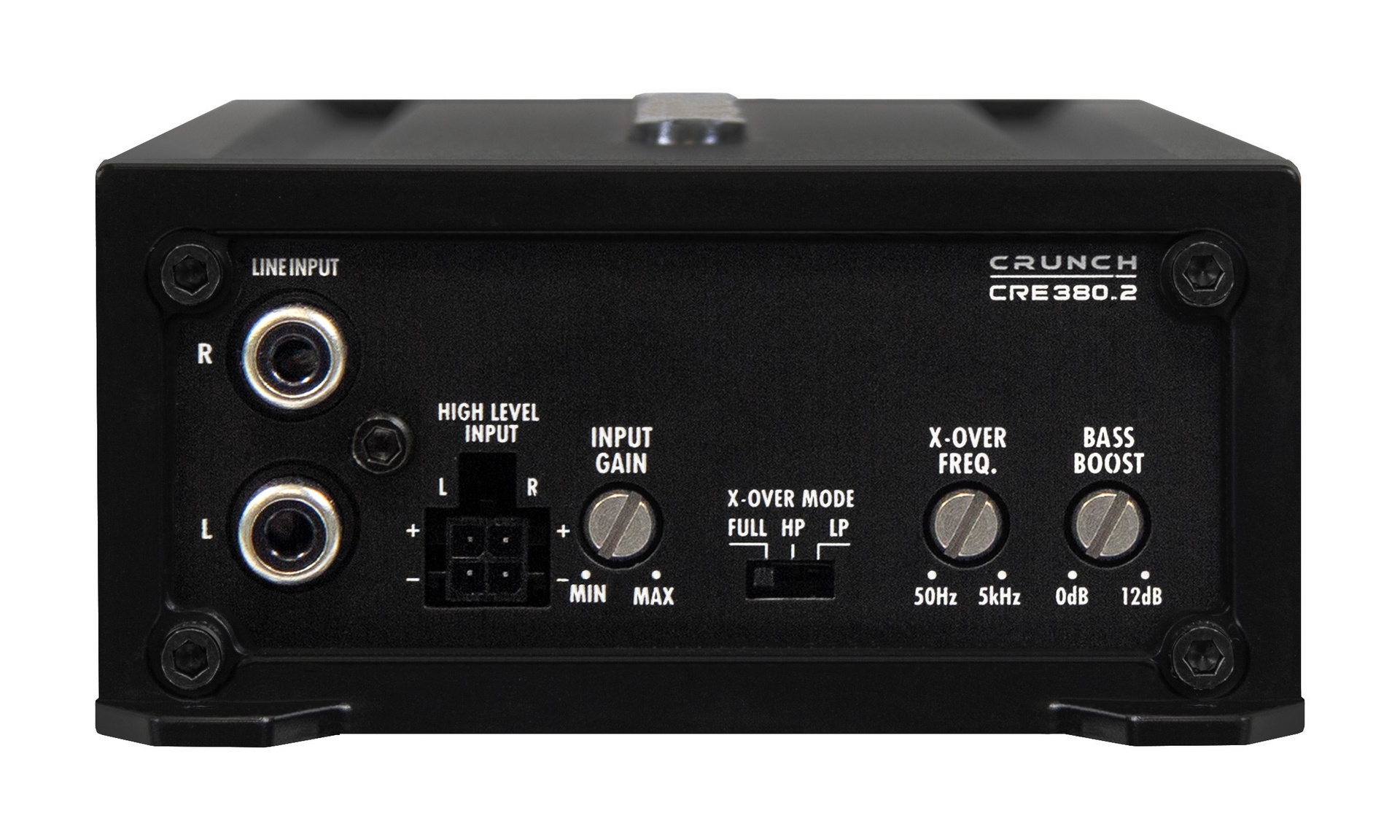

Bedienelemente

• Gain-Regler zur Anpassung der Eingangsempfindlichkeit
• Frequenzweichenschalter mit HP-, Full- und LP-Stellung
• Regler für die Hochpass- oder Tiefpassfrequenz
• Bass-Boost-Regler von 0 bis 12 dB
• Schalter für die automatische Einschaltfunktion
• Kombinierte Power- und Protect-Statusanzeige

Statusanzeige und Schutz

• Grüne Power-/Protect-LED: Verstärker betriebsbereit
• Rote Power-/Protect-LED: Schutzschaltung aktiv oder Verstärker überhitzt
• Thermische Schutzschaltung
• Schutz bei Kurzschluss am Lautsprecherausgang
• Schutz bei zu niedriger Lautsprecherimpedanz
• Automatische Wiederaufnahme des Betriebs nach ausreichender Abkühlung
• Ausreichende Luftzirkulation am Montageort erforderlich

Einbau und Umgebungsbedingungen

• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C
• Einbau ausschließlich im trockenen Fahrzeuginnenraum
• Vor Feuchtigkeit, Staub und Schmutz schützen
• Nicht in vollständig geschlossenen Bereichen ohne Luftzirkulation montieren
• Signal- und Stromkabel möglichst getrennt verlegen
• Verstärker fest und vibrationssicher montieren

Abmessungen

• Breite: 97 mm
• Höhe: 47 mm
• Länge: 208 mm
• Abmessungen: 97 × 47 × 208 mm
• Bauform: kompakter 2-Kanal-Digitalverstärker
• Geeignet für die Montage unter Sitzen, hinter Verkleidungen oder in Seitenteilen

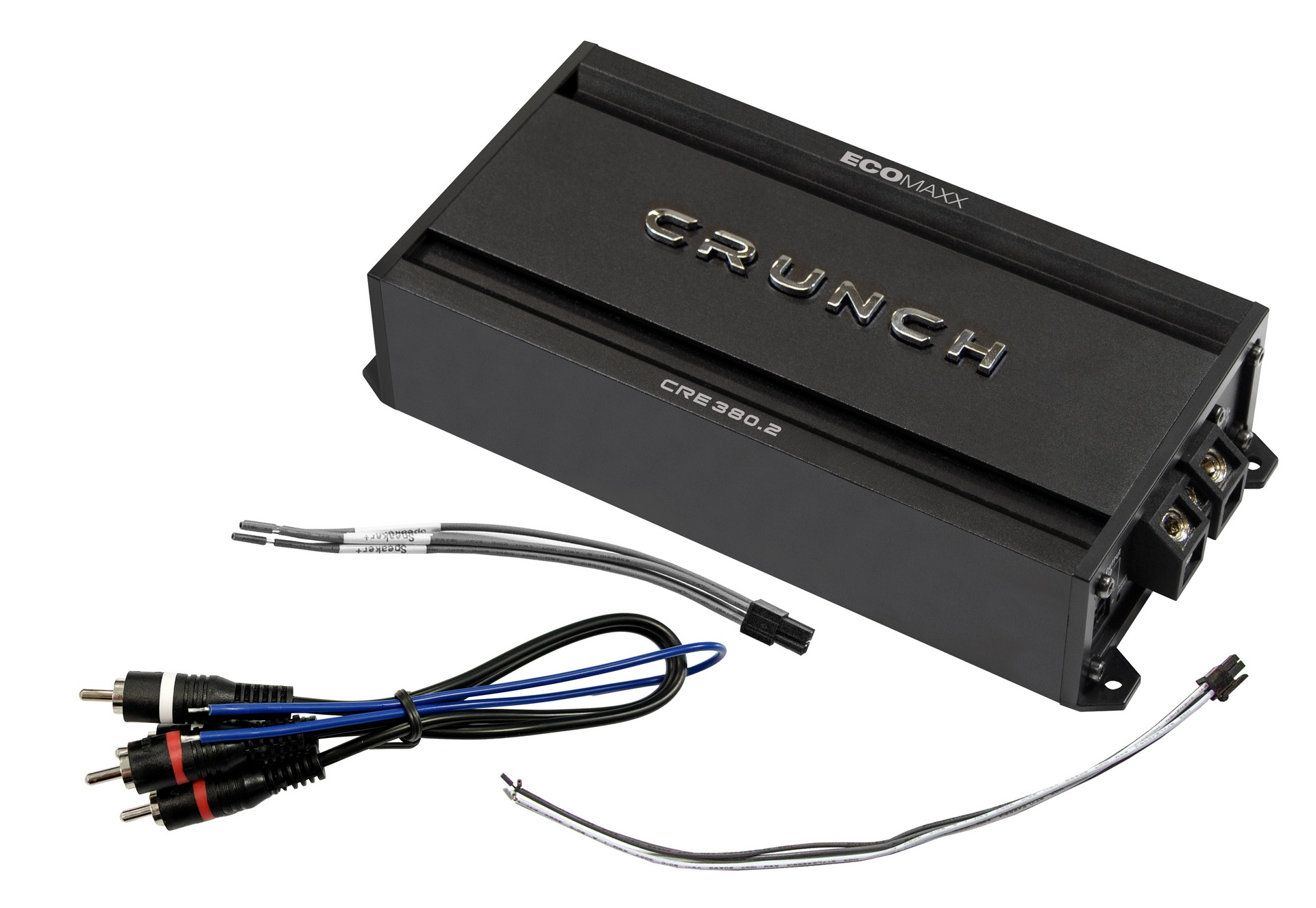

Lieferumfang

• 1 × Crunch CRE380.2 2-Kanal-Verstärker
• 1 × Kabelbaum mit 4-poligem Stecker für die Hochpegeleingänge
• 1 × Kabelbaum mit 4-poligem Stecker für die Lautsprecherausgänge
• 1 × Stereo-Cinch-Kabel, 30 cm
• 1 × Remote-Einschaltleitung mit 0,5 mm², 30 cm
• 1 × Bedienungsanleitung
