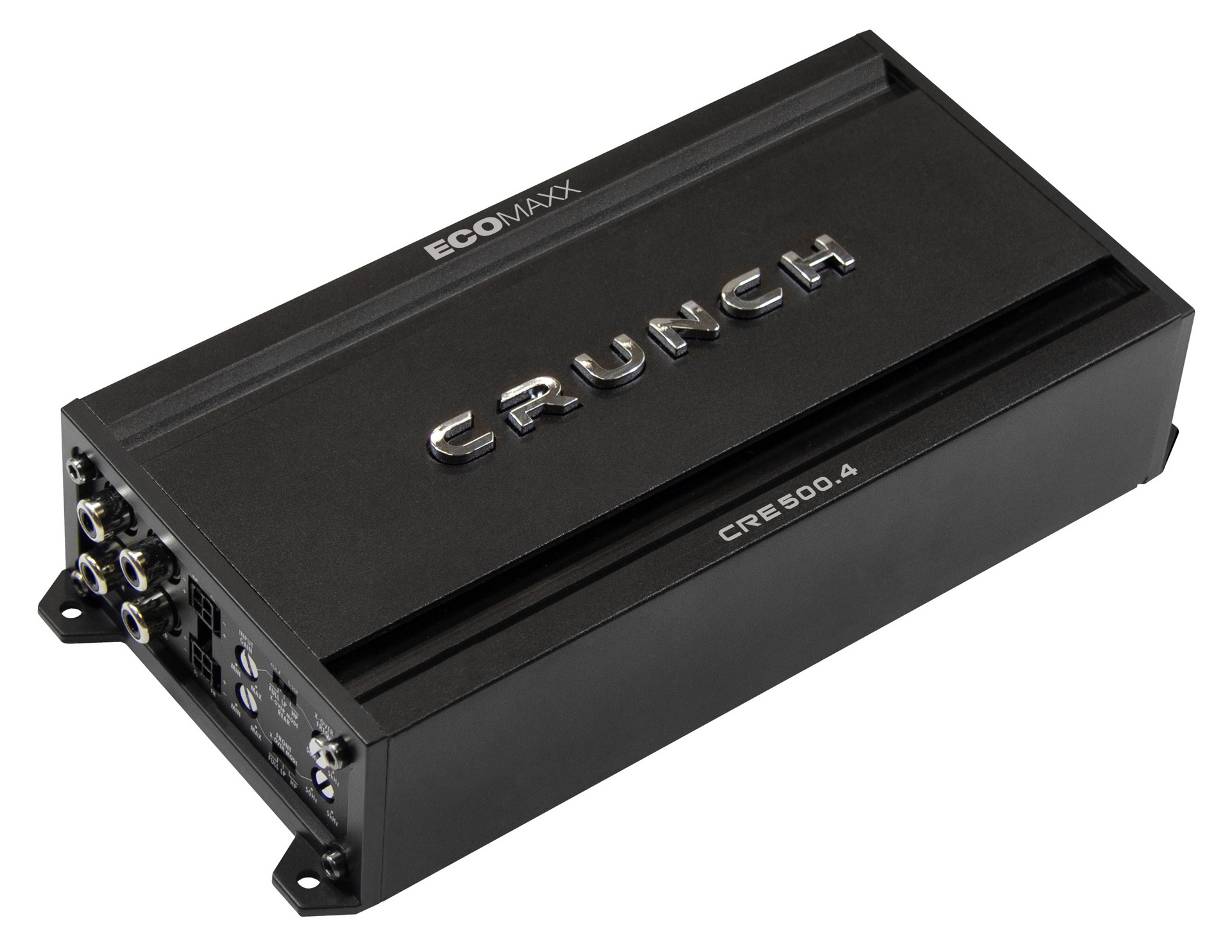

Crunch CRE500.4

Crunch ECOMAXX CRE500.4 – kompakter 4-Kanal Class-D Verstärker mit 500 Watt RMS Gesamtleistung

Der Crunch CRE500.4 ist ein besonders kompakter 4-Kanal-Digitalverstärker für leistungsstarke Front- und Hecksysteme, vollaktive Lautsprecherkonzepte oder flexible Anlagen mit zusätzlichem Subwoofer. Mit 4 × 75 Watt RMS an 4 Ohm, 4 × 125 Watt RMS an 2 Ohm oder 2 × 250 Watt RMS im Brückenbetrieb stellt die Endstufe insgesamt bis zu 500 Watt RMS bereit.

Dank moderner Class-D-Technologie verbindet der CRE500.4 eine hohe Ausgangsleistung mit einer besonders platzsparenden Bauform. Das lediglich 97 mm breite und 47 mm hohe Gehäuse lässt sich auch unter Sitzen, hinter Verkleidungen oder in kompakten Kofferraumausbauten montieren.

Die beiden Kanalpaare FRONT und REAR besitzen jeweils eine eigenständige Aktivweiche. Hoch- und Tiefpass lassen sich über einen ungewöhnlich großen Frequenzbereich von 50 bis 5.000 Hz einstellen. Dadurch eignet sich der Verstärker nicht nur für klassische Front-/Rear-Systeme, sondern auch zur aktiven Ansteuerung von Hoch-, Mittel- oder Tiefmitteltönern. Im Fullrange-Modus kann die Filterung vollständig einem externen DSP überlassen werden.

Cinch- und Hochpegeleingänge ermöglichen den Anschluss an Nachrüstradios, DSPs und viele werkseitige Audiosysteme. Die Hochpegeleingänge sind mit EPS ausgestattet und unterstützen eine automatische Einschaltung über den Gleichspannungsanteil des Lautsprechersignals. Ein Eingangswahlschalter erlaubt zudem den Betrieb aller vier Verstärkerkanäle mit nur einem Stereo-Eingangssignal.

Highlights

• Kompakter 4-Kanal-Class-D-Verstärker
• 4 × 75 Watt RMS an 4 Ohm
• 4 × 125 Watt RMS an 2 Ohm
• 2 × 250 Watt RMS gebrückt an 4 Ohm
• Bis zu 500 Watt RMS Gesamtleistung
• Flexibel als 4-, 3- oder 2-Kanal-Verstärker einsetzbar
• Separate Filtersektionen für FRONT und REAR
• Hoch- und Tiefpass von 50 bis 5.000 Hz
• Fullrange-Modus für die Ansteuerung über einen externen DSP
• Eingangswahlschalter für 2- oder 4-Kanal-Signale
• Cinch- und Hochpegeleingänge
• Hochpegeleingänge mit EPS
• Automatische Einschaltung über High-Level-Eingänge
• Eingangsspannung bis 18 Volt über High-Level
• Start-Stopp-tauglich bis kurzzeitig 7 Volt
• Interne Absicherung mit 2 × 25 Ampere
• Kompakte Abmessungen von 97 × 47 × 208 mm

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 4-Kanal-Leistungsverstärker
• Produktserie: Crunch ECOMAXX CRE
• Verstärkertechnologie: Class D
• Anzahl der Verstärkerkanäle: 4
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal gebrückt
• Einsatzbereiche: Frontsysteme, Hecksysteme, vollaktive Lautsprecheranlagen, Tiefmitteltöner und Subwoofer
• Fahrzeugbordnetz: 12 Volt mit negativer Fahrzeugmasse
• Mindestimpedanz im Einzelkanalbetrieb: 2 Ohm
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• RMS-Leistung an 4 Ohm: 4 × 75 Watt
• RMS-Leistung an 2 Ohm: 4 × 125 Watt
• RMS-Leistung gebrückt an 4 Ohm: 2 × 250 Watt
• Maximale Leistung an 4 Ohm: 4 × 150 Watt
• Maximale Leistung an 2 Ohm: 4 × 250 Watt
• Maximale Leistung gebrückt an 4 Ohm: 2 × 500 Watt
• Maximale RMS-Gesamtleistung: 500 Watt

Mögliche Systemkonfigurationen

• Vier 4-Ohm-Lautsprecher: bis zu 4 × 75 Watt RMS
• Vier 2-Ohm-Lautsprecher: bis zu 4 × 125 Watt RMS
• Zwei Frontlautsprecher plus zwei Hecklautsprecher
• Zwei Lautsprecher plus ein gebrückter 4-Ohm-Subwoofer
• Zwei gebrückte Lautsprecher oder Tieftöner mit jeweils mindestens 4 Ohm
• Vollaktives 2-Wege-Frontsystem mit vier separat verstärkten Lautsprechern
• Impedanzen unter 2 Ohm pro Einzelkanal sind nicht zulässig
• Impedanzen unter 4 Ohm pro gebrücktem Kanalpaar sind nicht zulässig

Aktivweiche – FRONT

• Integrierte Frequenzweiche: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Tiefpassfilter: stufenlos regelbar
• Regelbereich: 50 bis 5.000 Hz
• Flankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vorhanden
• Separate Eingangsempfindlichkeit für FRONT

Aktivweiche – REAR

• Integrierte Frequenzweiche: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Tiefpassfilter: stufenlos regelbar
• Regelbereich: 50 bis 5.000 Hz
• Flankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vorhanden
• Separate Eingangsempfindlichkeit für REAR

Filter-Einsatzmöglichkeiten

• Hochpassbetrieb zur Entlastung kleiner Lautsprecher von tiefen Frequenzen
• Tiefpassbetrieb für Tiefmitteltöner, Tieftöner oder Subwoofer
• Großer Regelbereich bis 5.000 Hz für aktive Mehrwege-Systeme
• Fullrange-Betrieb für Breitbandlautsprecher
• Fullrange-Betrieb zur vollständigen Filtersteuerung über einen externen DSP
• Bandpassbetrieb über die internen Filter nicht vorgesehen
• Bass-Boost: nicht vorhanden
• Subsonic-Filter: nicht vorhanden
• Phasenregelung: nicht vorhanden

Eingangsmodus

• Eingangswahlschalter: 2CH / 4CH
• 4CH-Modus: FRONT- und REAR-Eingänge werden getrennt angesteuert
• 2CH-Modus: das Signal der FRONT-Eingänge wird intern auf alle vier Kanäle verteilt
• Vierkanalbetrieb mit nur einem Stereo-Cinch- oder High-Level-Signal möglich
• Separate Gain- und Filtereinstellungen für FRONT und REAR bleiben erhalten

Niederpegeleingänge

• Cinch-Eingänge: 4 Kanäle
• Kanalbelegung: FRONT links/rechts und REAR links/rechts
• Eingangsempfindlichkeit: 200 mV bis 6 Volt
• Eingangspegel getrennt für FRONT und REAR einstellbar
• Geeignet für Nachrüstradios, DSPs und Vorverstärkerausgänge
• Zwei Stereo-Cinch-Kabel mit jeweils 30 cm Länge im Lieferumfang

Hochpegeleingänge

• High-Level-Eingänge: 4 Kanäle
• Kanalbelegung: FRONT links/rechts und REAR links/rechts
• Anschluss über zwei beiliegende 4-polige Kabelbäume
• Eingangsempfindlichkeit: 1 bis 18 Volt
• EPS Error Protection System: vorhanden
• Direkter Anschluss an die Lautsprecherausgänge vieler Werksradios möglich
• Unterstützt die Vermeidung von Fehlermeldungen der Fahrzeugdiagnose
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• Aktivierung über separaten Auto-Turn-On-Schalter
• Einschaltung über DC-Offset an den Hochpegeleingängen
• Funktion ausschließlich bei Verwendung der High-Level-Eingänge
• Separates Remote-Kabel bei kompatiblem Lautsprechersignal nicht erforderlich
• Klassischer Remote-Eingang: vorhanden
• Bei Verwendung des Remote-Eingangs kann Auto-Turn-On deaktiviert werden

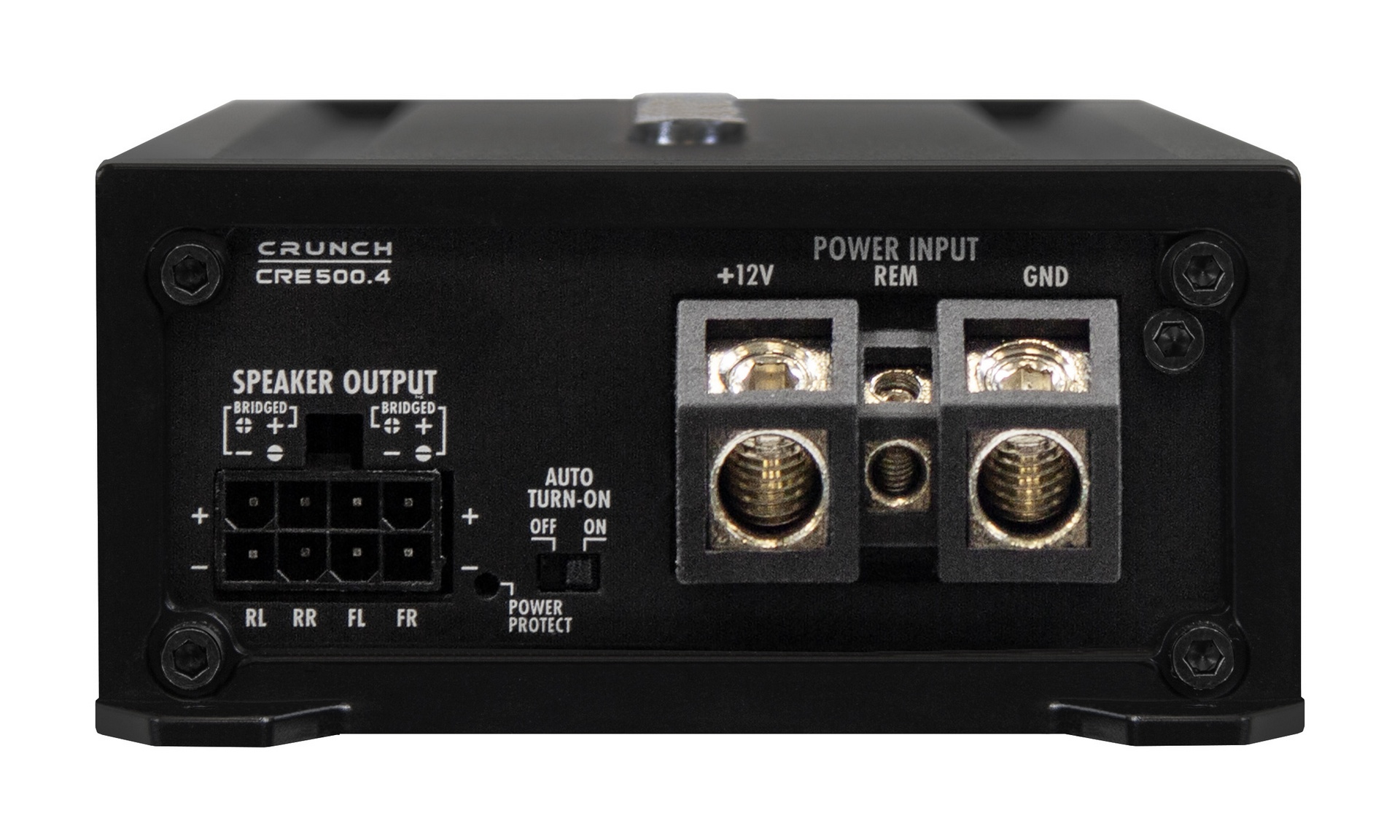

Ausgänge und Anschlüsse

• Verstärkte Lautsprecherausgänge: 4
• Brückbare Kanalpaare: 2
• Lautsprecheranschluss über abziehbaren 8-poligen Stecker
• Stromanschlüsse: +12 Volt, Masse und Remote
• Cinch-Vorverstärkerausgänge: nicht vorhanden
• Anschluss für Basspegel-Fernbedienung: nicht vorhanden
• Remote-Ausgang für weitere Verstärker: nicht vorhanden

Audio-Kennwerte

• Klirrfaktor bei 5 Watt Ausgangsleistung: unter 0,02 Prozent
• Signal-Rauschabstand: über 90 dB
• Fullrange-Wiedergabe: möglich
• Class-D-Schaltung für hohe Leistungsdichte und effizienten Betrieb

Stromversorgung

• Betriebsspannungsbereich: 10,5 bis 16,5 Volt DC
• Nennbordnetz: 12 Volt
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Fahrzeugmasse: negativ
• Anschlussklemmen für +12 Volt, GND und Remote
• Plus- und Massekabel mit identischem Querschnitt ausführen
• Masseverbindung möglichst kurz und an einem blanken Karosseriepunkt herstellen

Absicherung

• Interne Gerätesicherungen: vorhanden
• Sicherungsbestückung: 2 × 25 Ampere
• Gesamte interne Absicherung: 50 Ampere
• Sicherungen befinden sich innerhalb des Gehäuses auf der Platine
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Batterienahe Sicherung mit demselben Gesamtwert wie die Gerätesicherung auslegen
• Maximaler Abstand zwischen Batterie-Pluspol und Kabelsicherung: 30 cm
• Batterienahe Sicherung nicht im Lieferumfang enthalten

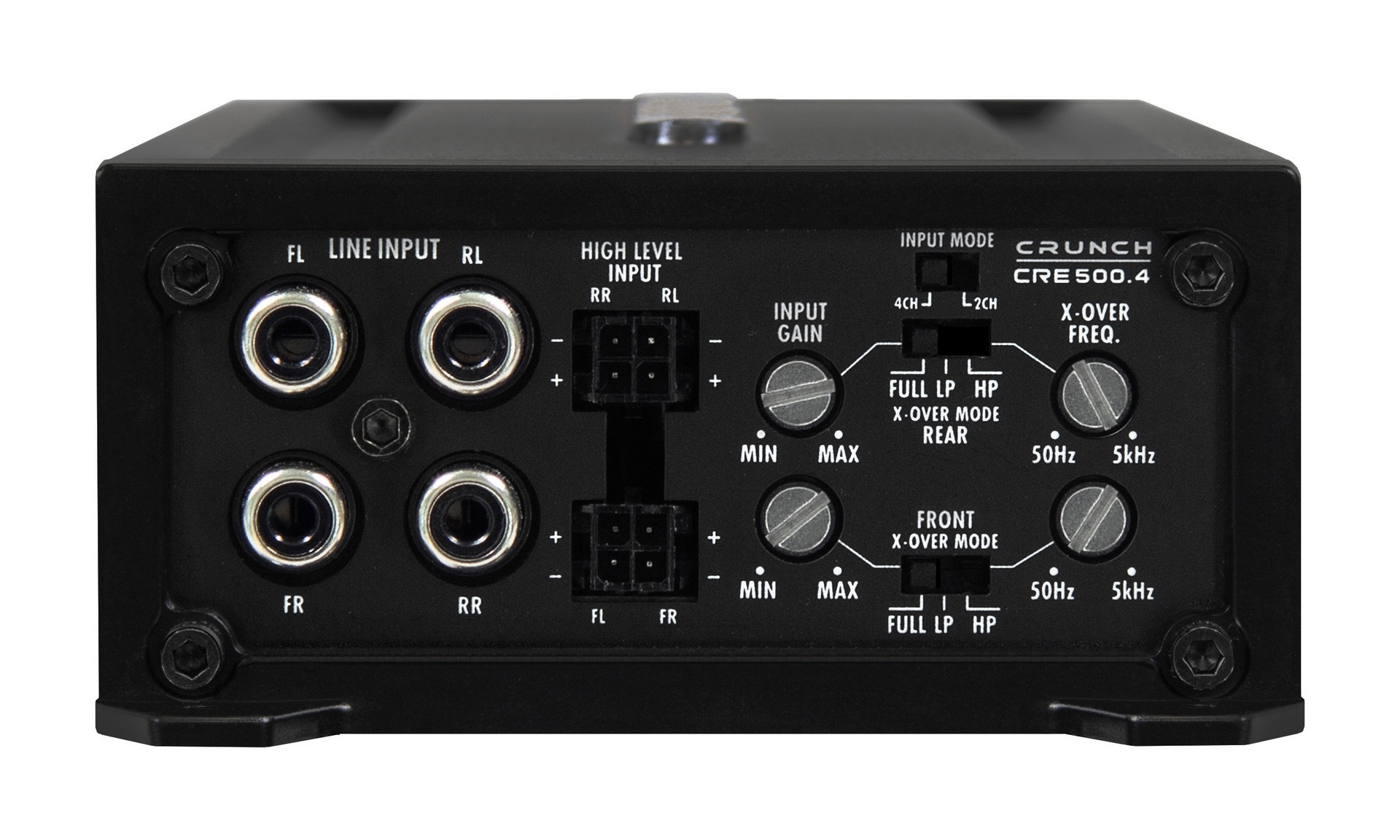

Bedienelemente

• Gain-Regler für FRONT
• Gain-Regler für REAR
• Frequenzweichenschalter für FRONT
• Frequenzweichenschalter für REAR
• Filterfrequenzregler für FRONT
• Filterfrequenzregler für REAR
• Eingangswahlschalter 2CH / 4CH
• Schalter für automatische Einschaltung
• Kombinierte Power-/Protect-Statusanzeige

Statusanzeige

• Grüne Anzeige: Verstärker betriebsbereit
• Rote Anzeige: Übertemperatur oder Betriebsfehler
• Automatische Wiederaufnahme des Betriebs nach ausreichender Abkühlung möglich

Einbau und Umgebungsbedingungen

• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C
• Einbau ausschließlich im trockenen Fahrzeuginnenraum
• Ausreichende Luftzirkulation am Montageort erforderlich
• Vor Feuchtigkeit, Staub und Schmutz schützen
• Strom- und Signalkabel zur Vermeidung von Einstreuungen getrennt verlegen
• Verstärker fest und vibrationssicher montieren

Abmessungen

• Breite: 97 mm
• Höhe: 47 mm
• Länge: 208 mm
• Abmessungen: 97 × 47 × 208 mm
• Bauform: kompakter 4-Kanal-Digitalverstärker
• Geeignet für die Montage unter Sitzen, hinter Verkleidungen oder in Seitenteilen

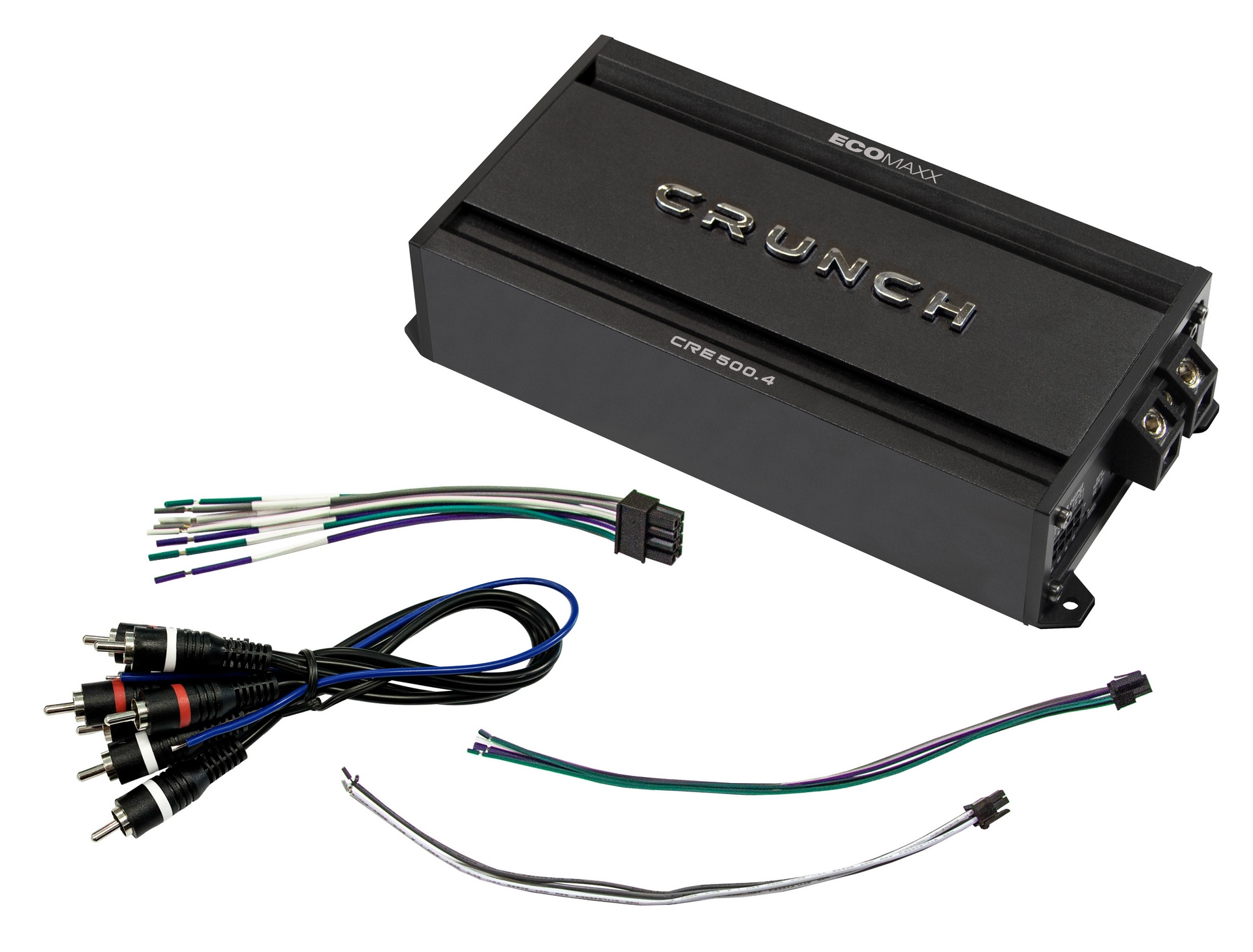

Lieferumfang

• 1 × Crunch CRE500.4 4-Kanal-Verstärker
• 2 × Kabelbaum mit 4-poligem Stecker für die Hochpegeleingänge
• 1 × Kabelbaum mit 8-poligem Stecker für die Lautsprecherausgänge
• 2 × Stereo-Cinch-Kabel, jeweils 30 cm
• 1 × Remote-Einschaltleitung, 0,5 mm² und 30 cm
• 1 × Bedienungsanleitung
