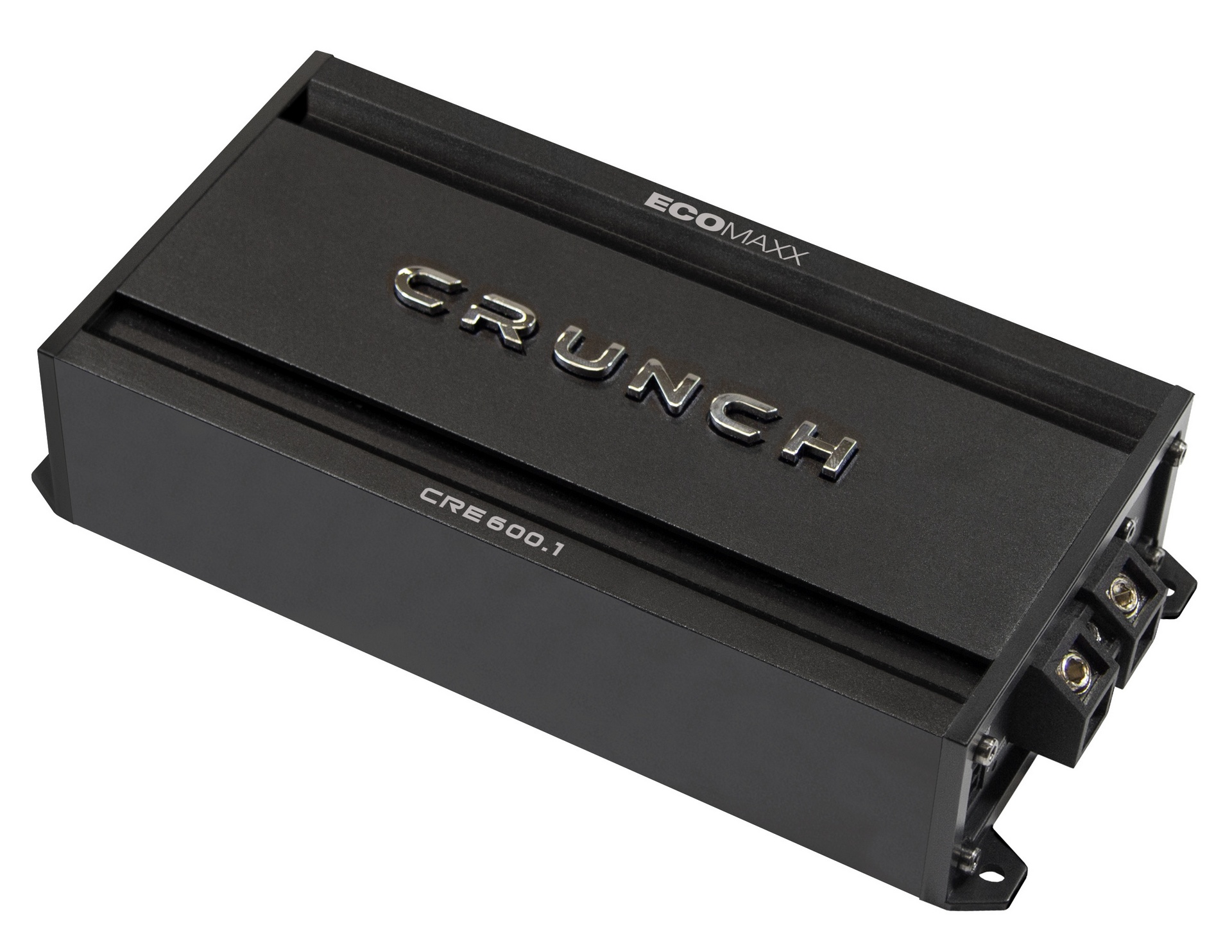

Crunch CRE600.1

runch ECOMAXX CRE600.1 – ultrakompakter 1-Kanal Class-D Monoblock mit 600 Watt RMS

Der Crunch CRE600.1 ist ein besonders kompakter Mono-Digitalverstärker für leistungsstarke Subwoofer-Systeme. Mit bis zu 600 Watt RMS an 1 Ohm bietet der Monoblock ausreichend Leistung für kräftige Basslösungen, obwohl das Gehäuse lediglich 97 mm breit und 47 mm hoch ist.

Die moderne Class-D-Technologie erreicht einen Wirkungsgrad von bis zu 89 Prozent. Dadurch verbindet der CRE600.1 eine hohe Ausgangsleistung mit vergleichsweise geringer Wärmeentwicklung und niedrigem Platzbedarf. Der Verstärker eignet sich daher auch für Installationen unter Sitzen, hinter Seitenverkleidungen oder in kompakten Kofferraumausbauten.

Für eine präzise Abstimmung des Subwoofers stehen ein regelbarer Tiefpassfilter und eine Bassanhebung zur Verfügung. Der Tiefpass lässt sich zwischen 40 und 150 Hz einstellen, während der Bass Boost den Bereich um 50 Hz um bis zu 12 dB anheben kann. Über die mitgelieferte Basspegel-Fernbedienung lässt sich die Subwooferlautstärke bequem vom Fahrerplatz aus anpassen.

Neben den Cinch-Eingängen verfügt der CRE600.1 über Hochpegeleingänge mit EPS-Technologie. Dadurch kann der Verstärker direkt mit den Lautsprecherausgängen vieler Werksradios verbunden werden. Die automatische Einschaltung über DC-Offset erleichtert die Nachrüstung, da bei geeigneten OEM-Systemen kein separates Remote-Kabel erforderlich ist.

Highlights

• Kompakter Mono-Class-D-Verstärker
• Bis zu 600 Watt RMS an 1 Ohm
• 1-Ohm-stabil für leistungsstarke Subwoofer
• 300 Watt RMS an 4 Ohm
• 450 Watt RMS an 2 Ohm
• Hoher Wirkungsgrad von bis zu 89 Prozent
• Regelbarer Tiefpassfilter von 40 bis 150 Hz
• Bass Boost von 0 bis 12 dB bei 50 Hz
• Umschaltbarer Fullrange-Modus zur Steuerung über einen externen DSP
• Stereo-Cinch-Eingänge
• Hochpegeleingänge mit EPS-Technologie
• Automatische Einschaltung über DC-Offset
• Eingangsspannungen bis 20 Volt über High-Level
• Basspegel-Fernbedienung im Lieferumfang
• Interne Absicherung mit 2 × 30 Ampere
• Start-Stopp-tauglich bis kurzzeitig 7 Volt
• Nur 97 × 47 × 208 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: Mono-Subwooferverstärker
• Produktserie: Crunch ECOMAXX CRE
• Verstärkertechnologie: Class D
• Anzahl der Verstärkerkanäle: 1
• Einsatzbereich: passive Subwoofer-Systeme
• Zulässige Lautsprecherimpedanz: 1 bis 8 Ohm
• Mindestimpedanz: 1 Ohm
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Brückenbetrieb: nicht erforderlich beziehungsweise nicht vorgesehen

Ausgangsleistung bei 14,4 Volt

• RMS-Leistung an 4 Ohm: 1 × 300 Watt
• RMS-Leistung an 2 Ohm: 1 × 450 Watt
• RMS-Leistung an 1 Ohm: 1 × 600 Watt
• Maximalleistung an 4 Ohm: 1 × 600 Watt
• Maximalleistung an 2 Ohm: 1 × 900 Watt
• Maximalleistung an 1 Ohm: 1 × 1.200 Watt
• Maximale RMS-Gesamtleistung: 600 Watt
• Wirkungsgrad: bis zu 89 Prozent

Mögliche Subwoofer-Konfigurationen

• Ein 4-Ohm-Subwoofer: bis zu 300 Watt RMS
• Ein 2-Ohm-Subwoofer: bis zu 450 Watt RMS
• Ein 1-Ohm-Subwoofer: bis zu 600 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: parallel auf 1 Ohm verschaltbar
• Doppelschwingspulen-Subwoofer mit 2 × 4 Ohm: parallel auf 2 Ohm verschaltbar
• Zwei 4-Ohm-Subwoofer: parallel auf 2 Ohm verschaltbar
• Zwei 2-Ohm-Subwoofer: parallel auf 1 Ohm verschaltbar
• Die Gesamtimpedanz darf 1 Ohm nicht unterschreiten

Aktivweiche und Klangregelung

• Integrierte Aktivweiche: vorhanden
• Tiefpassfilter: stufenlos regelbar
• Tiefpass-Regelbereich: 40 bis 150 Hz
• Tiefpass-Flankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vorhanden
• Frequenzweichenschalter: Low Pass oder Full
• Fullrange-Modus für die Filtersteuerung über einen externen DSP geeignet
• Bass Boost: stufenlos regelbar
• Bass-Boost-Regelbereich: 0 bis 12 dB
• Bass-Boost-Mittenfrequenz: 50 Hz
• Subsonic-Filter: nicht vorhanden
• Stufenlose Phasenregelung: nicht vorhanden

Niederpegeleingänge

• Cinch-Eingänge: 2 Kanäle
• Ausführung: Stereo links und rechts
• Eingangssignal wird intern zu einem Monosignal zusammengeführt
• Eingangsempfindlichkeit Low-Level: 200 mV bis 6 Volt
• Eingangspegel über Gain-Regler einstellbar
• Geeignet für Autoradios, DSPs und Vorverstärkerausgänge
• Stereo-Cinch-Verbindungskabel mit 30 cm Länge im Lieferumfang

Hochpegeleingänge

• High-Level-Eingänge: 2 Kanäle
• Anschluss über beiliegenden 4-poligen Kabelbaum
• Eingangsempfindlichkeit High-Level: 1 bis 20 Volt
• EPS Error Protection System: vorhanden
• Direkter Anschluss an Lautsprecherausgänge eines Werksradios möglich
• EPS-Technologie verhindert Fehlermeldungen in vielen Fahrzeugdiagnosesystemen
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• Einschaltung über DC-Offset am Hochpegeleingang
• Auto-Turn-On über Schalter aktivierbar
• Automatische Einschaltung ausschließlich in Verbindung mit den High-Level-Eingängen
• Klassischer Remote-Eingang: vorhanden
• Bei Verwendung der Einschaltleitung wird Auto-Turn-On deaktiviert
• Remote-Einschaltleitung mit 30 cm Länge im Lieferumfang

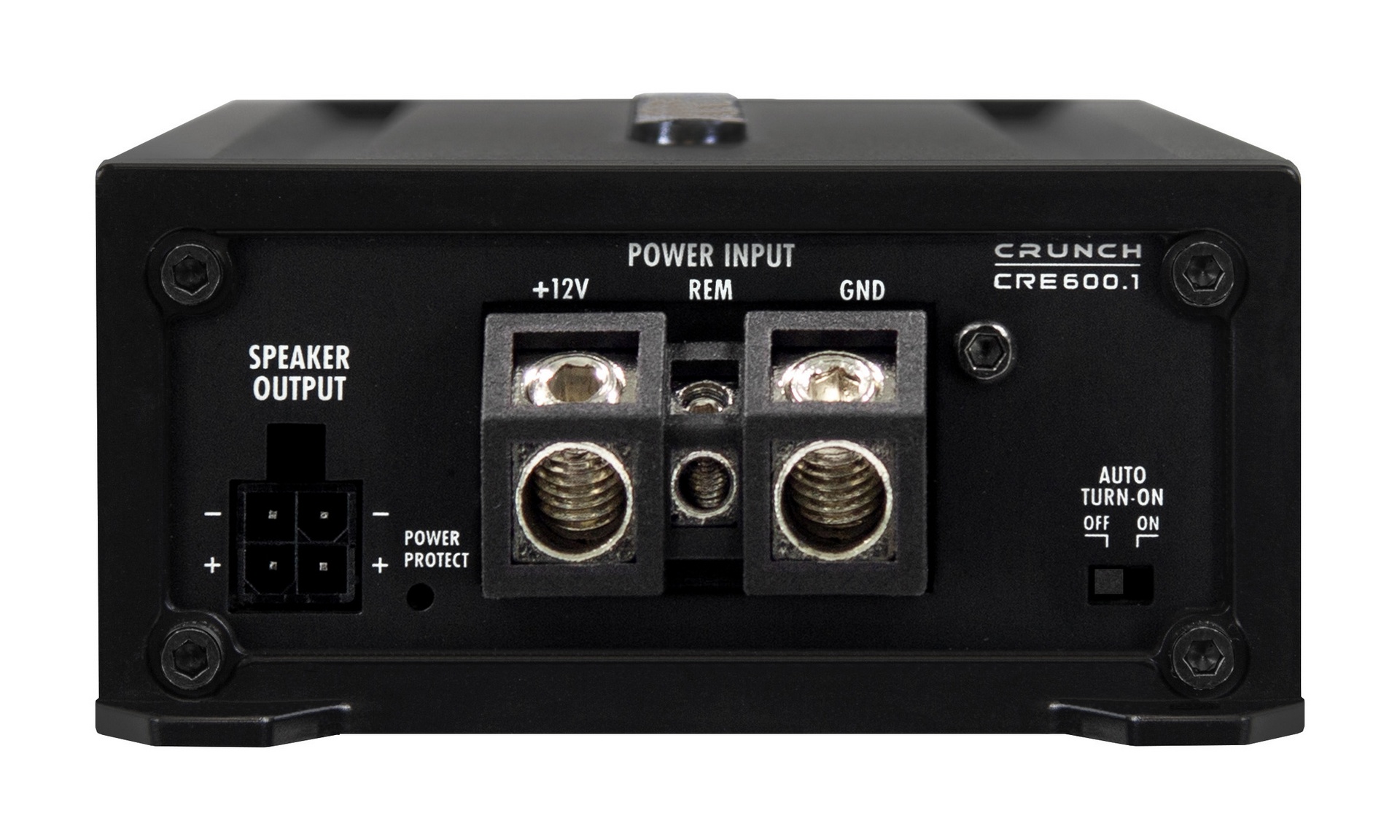

Ausgänge und Anschlüsse

• Verstärkter Lautsprecherausgang: 1 × Mono
• Lautsprecheranschluss über abziehbaren 4-poligen Stecker
• Anschluss für kabelgebundene Basspegel-Fernbedienung: vorhanden
• Cinch-Vorverstärkerausgang: nicht vorhanden
• Remote-Ausgang für weitere Verstärker: nicht vorhanden
• Stromanschlüsse: +12 Volt, Masse und Remote

Basspegel-Fernbedienung

• Kabelgebundene Basspegel-Fernbedienung im Lieferumfang
• Ermöglicht die Pegelanpassung vom Fahrerplatz
• Anschluss über separaten Remote-Level-Port
• Geeignet zur schnellen Anpassung an Musikstil und Aufnahmepegel
• Verbindungskabel für die Fernbedienung im Lieferumfang

Audio-Kennwerte

• Klirrfaktor bei 5 Watt Ausgangsleistung: unter 0,02 Prozent
• Signal-Rauschabstand: über 90 dB
• Verstärkerschaltung für den Subwooferbetrieb optimiert
• Hohe Effizienz für geringe Verlustleistung
• Präzise Basskontrolle bei korrekt angepasstem Eingangspegel

Stromversorgung

• Betriebsspannungsbereich: 10,5 bis 16,5 Volt DC
• Nennbordnetz: 12 Volt
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Fahrzeugmasse: negativ
• Anschlussklemmen für +12 Volt, Masse und Remote
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Masseleitung möglichst kurz verlegen
• Sauberer, blanker und leitfähiger Massepunkt erforderlich

Absicherung

• Interne Gerätesicherung: vorhanden
• Sicherungen: 2 × 30 Ampere
• Gesamte interne Absicherung: 60 Ampere
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Empfohlener Wert der batterienahen Sicherung: 60 Ampere
• Maximaler Abstand zwischen Batterie-Pluspol und Sicherung: 30 cm
• Batterienahe Sicherung nicht im Lieferumfang enthalten
• Defekte interne Sicherungen ausschließlich durch gleichwertige Sicherungen ersetzen

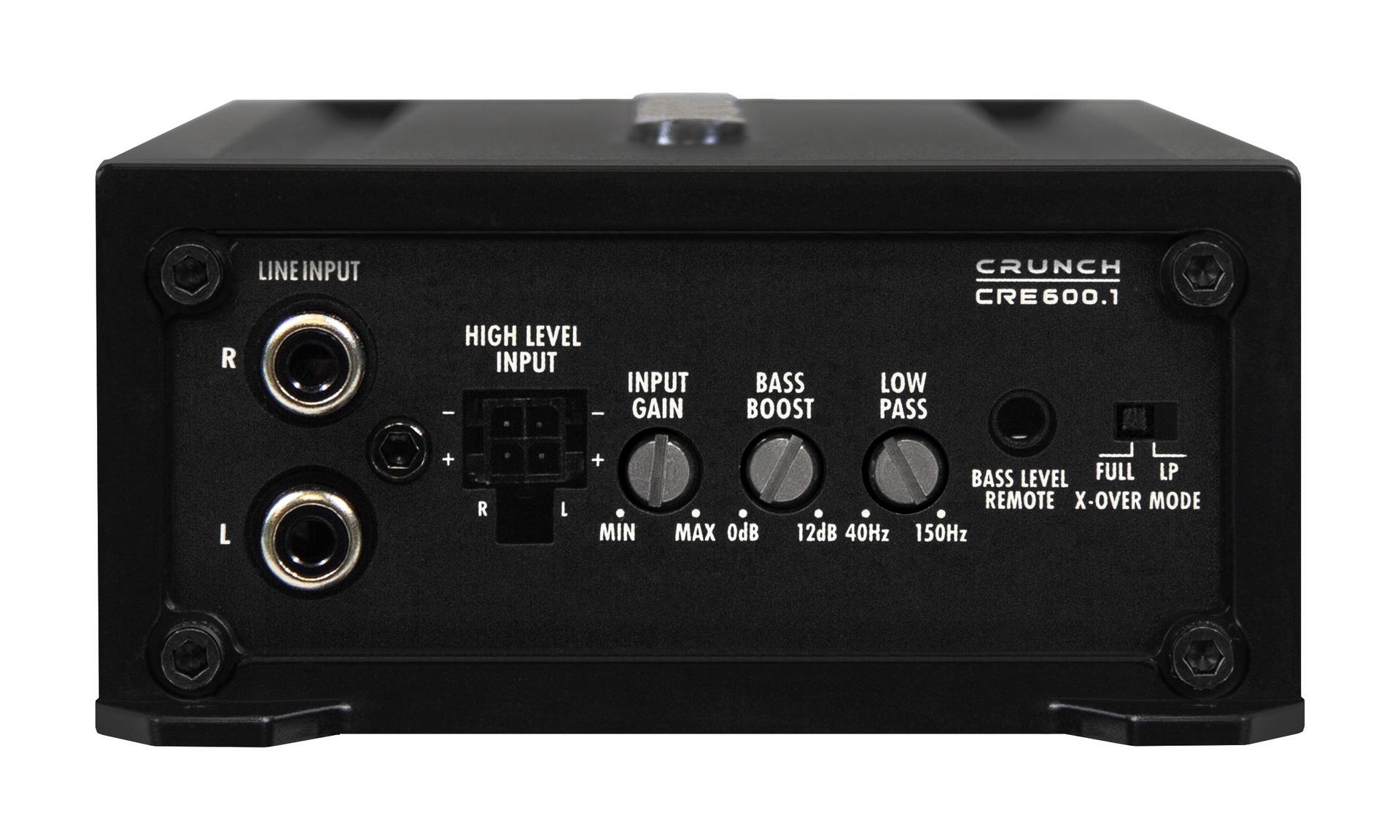

Bedienelemente

• Gain-Regler zur Anpassung der Eingangsempfindlichkeit
• Tiefpassregler von 40 bis 150 Hz
• Bass-Boost-Regler von 0 bis 12 dB
• Frequenzweichenschalter für Low-Pass- oder Full-Modus
• Schalter für die automatische Einschaltfunktion
• Anschluss für die Basspegel-Fernbedienung
• Kombinierte Power-/Protect-Statusanzeige

Statusanzeige und Schutz

• Grüne Statusanzeige: Verstärker betriebsbereit
• Rote Statusanzeige: Schutzschaltung aktiv oder Gerät überhitzt
• Thermische Schutzschaltung
• Schutz bei Kurzschluss am Lautsprecherausgang
• Schutz bei zu niedriger Lautsprecherimpedanz
• Automatische Wiederaufnahme des Betriebs nach ausreichender Abkühlung
• Ausreichende Luftzirkulation am Montageort erforderlich

Einbau und Umgebungsbedingungen

• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C
• Montage ausschließlich im trockenen Fahrzeuginnenraum
• Vor Feuchtigkeit, Staub und Schmutz schützen
• Nicht in zu kleinen, vollständig geschlossenen Bereichen montieren
• Signal- und Stromkabel zur Vermeidung von Störungen getrennt verlegen
• Verstärker fest und vibrationssicher montieren

Abmessungen

• Breite: 97 mm
• Höhe: 47 mm
• Länge: 208 mm
• Abmessungen: 97 × 47 × 208 mm
• Bauform: kompakter Mono-Digitalverstärker
• Geeignet für die Montage unter Sitzen, hinter Verkleidungen oder in Seitenteilen

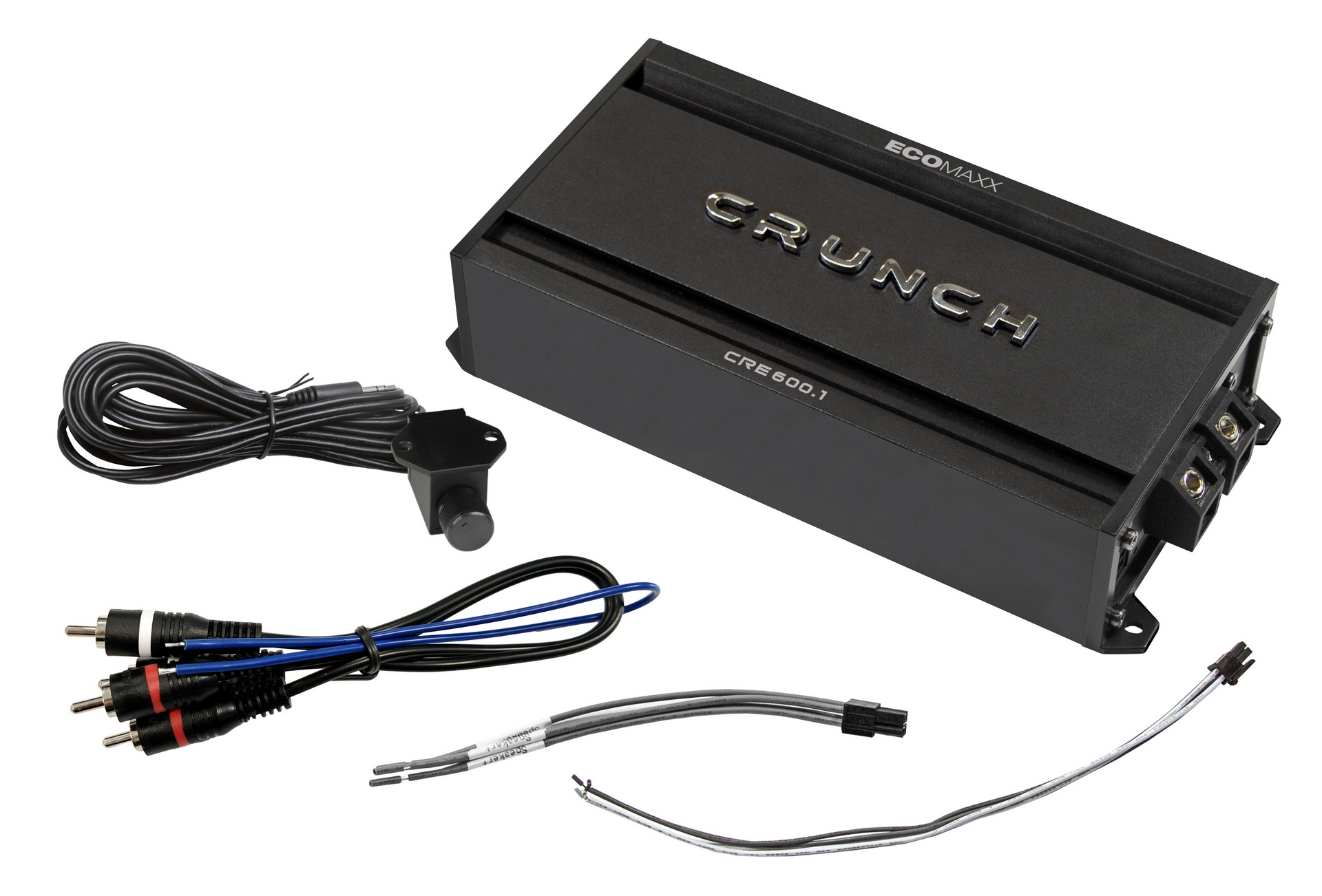

Lieferumfang

• 1 × Crunch CRE600.1 Mono-Verstärker
• 1 × Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × 4-poliger Kabelbaum für die Hochpegeleingänge
• 1 × 4-poliger Kabelbaum für den Lautsprecherausgang
• 1 × Stereo-Cinch-Kabel, 30 cm
• 1 × Remote-Einschaltleitung mit 0,5 mm², 30 cm
• 1 × Bedienungsanleitung
