ESX QUANTUM QMX-TWO-BT – kompakter 2-Kanal Class-D Verstärker mit Bluetooth 5.0

Der ESX QMX-TWO-BT ist ein leistungsstarker 2-Kanal-Mini-Verstärker für platzsparende Car-HiFi-Installationen. Mit 2 × 95 Watt RMS an 4 Ohm, 2 × 160 Watt RMS an 2 Ohm oder 1 × 320 Watt RMS im gebrückten Betrieb bietet die kompakte Endstufe genügend Leistung für hochwertige Frontsysteme, kräftige Tiefmitteltöner oder einen einzelnen Subwoofer.

Der integrierte Bluetooth-5.0-Empfänger ermöglicht die direkte kabellose Musikwiedergabe vom Smartphone oder Tablet. Ein separates Autoradio oder Steuergerät ist für die Wiedergabe nicht zwingend erforderlich. Sobald über Bluetooth Musik abgespielt wird, erhält das Funksignal automatisch Vorrang vor den analogen Cinch- oder Hochpegeleingängen.

Für den Anschluss an Nachrüstradios und DSPs stehen Stereo-Cinch-Eingänge zur Verfügung. Die Hochpegeleingänge mit EPS-Technologie ermöglichen zusätzlich die direkte Integration in zahlreiche werkseitige Soundsysteme. Das Error Protection System verhindert dabei Fehlermeldungen, die durch die Lautsprecherdiagnose moderner Fahrzeuge entstehen können.

Ein regelbarer Hoch- und Tiefpass von 50 bis 250 Hz erlaubt die Anpassung an unterschiedliche Lautsprecher und Subwoofer. Über den Stereo-Cinch-Ausgang kann das Audiosignal außerdem an einen weiteren Verstärker oder einen Aktivsubwoofer weitergeleitet werden. Trotz der hohen Ausgangsleistung misst das massive Gussgehäuse lediglich 120 × 33 × 75 mm.

Highlights

• Kompakter 2-Kanal Class-D Digitalverstärker
• Integrierter Bluetooth-5.0-Stereoempfänger
• Kabellose Musikwiedergabe direkt vom Smartphone oder Tablet
• 2 × 95 Watt RMS an 4 Ohm
• 2 × 160 Watt RMS an 2 Ohm
• 1 × 320 Watt RMS gebrückt an 4 Ohm
• Stereo-, Mono- und Subwooferbetrieb möglich
• Regelbarer Hochpass von 50 bis 250 Hz
• Regelbarer Tiefpass von 50 bis 250 Hz
• Stereo-Cinch-Eingänge
• Stereo-Cinch-Ausgänge für weitere Verstärker
• Hochpegeleingänge mit EPS-Technologie
• Automatische Einschaltung über VOX oder DC-Offset
• Start-Stopp-fähige Stromversorgung
• Wirkungsgrad bis zu 88 Prozent
• Steckbare Strom-, Signal- und Lautsprecheranschlüsse
• Schwerer Guss-Kühlkörper
• Nur 120 × 33 × 75 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 2-Kanal Mini-Digitalverstärker
• Verstärkertechnologie: Class D
• Verstärkerkanäle: 2
• Betriebsarten: 2-Kanal Stereo oder 1-Kanal Mono gebrückt
• Integrierter Bluetooth-Empfänger: ja
• Geeignet für: Frontlautsprecher, Hecklautsprecher, Tiefmitteltöner, Tieftöner und Subwoofer
• Fahrzeugbordnetz: 12 Volt mit negativer Masse
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• RMS-Leistung an 4 Ohm: 2 × 95 Watt
• RMS-Leistung an 2 Ohm: 2 × 160 Watt
• RMS-Leistung gebrückt an 4 Ohm: 1 × 320 Watt
• Maximale RMS-Gesamtleistung: 320 Watt

Ausgangsleistung bei 13,8 Volt

• RMS-Leistung an 4 Ohm: 2 × 85 Watt
• RMS-Leistung an 2 Ohm: 2 × 150 Watt
• RMS-Leistung gebrückt an 4 Ohm: 1 × 300 Watt

Mögliche Lautsprecherkonfigurationen

• Zwei 4-Ohm-Lautsprecher: bis zu 2 × 95 Watt RMS
• Zwei 2-Ohm-Lautsprecher: bis zu 2 × 160 Watt RMS
• Ein 4-Ohm-Lautsprecher im Brückenbetrieb: bis zu 320 Watt RMS
• Ein 4-Ohm-Subwoofer im Brückenbetrieb: bis zu 320 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: Reihenschaltung auf 4 Ohm möglich
• Anschlussimpedanzen unter 2 Ohm pro Kanal sind im Stereobetrieb nicht zulässig
• Anschlussimpedanzen unter 4 Ohm sind im Brückenbetrieb nicht zulässig

Bluetooth-Funktionen

• Bluetooth-Empfänger: integriert
• Bluetooth-Ausführung: Stereo
• Bluetooth-Version: 5.0
• Bluetooth-Gerätename: ESX QMX-TWO-BT
• Funkfrequenzbereich: 2.400 bis 2.484 MHz
• Maximale abgestrahlte Funkleistung: 4,0 dBm
• Direkte Audiowiedergabe von Smartphones und Tablets
• Bluetooth-Signal besitzt während der Wiedergabe Vorrang
• Analoge Eingänge werden während aktiver Bluetooth-Wiedergabe ausgeblendet
• Automatische Rückschaltung auf das analoge Eingangssignal, sobald kein Bluetooth-Audiosignal mehr empfangen wird
• Separate Bluetooth-Statusanzeige vorhanden

Aktivweiche und Filter

• Integrierte Frequenzweiche: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Hochpass-Regelbereich: 50 bis 250 Hz
• Tiefpassfilter: stufenlos regelbar
• Tiefpass-Regelbereich: 50 bis 250 Hz
• Filter-Flankensteilheit: 12 dB pro Oktave
• Fullrange-Betrieb: über ausgeschaltete Frequenzweiche möglich
• Hochpassmodus: zur Entlastung von Lautsprechern bei tiefen Frequenzen
• Tiefpassmodus: für Tieftöner oder Subwoofer
• Subsonic-Filter: nicht vorhanden
• Bass-Boost: nicht vorhanden
• Phasenregelung: nicht vorhanden

Niederpegeleingänge

• Cinch-Eingänge: Stereo links und rechts
• Anschluss: über beiliegenden Kabelstecker
• Eingangsempfindlichkeit: 0,46 bis 7,9 Volt
• Eingangspegel über Level-Regler einstellbar
• Geeignet für Autoradios, DSPs und andere Vorverstärkerausgänge

Hochpegeleingänge

• High-Level-Eingänge: Stereo links und rechts
• Anschluss: über 4-poligen Kabelstecker
• Eingangsempfindlichkeit: 0,7 bis 12 Volt
• EPS Error Protection System: vorhanden
• Direkter Anschluss an Lautsprecherausgänge eines Werksradios möglich
• Geeignet für zahlreiche Fahrzeuge mit Lautsprecherdiagnose
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich

Niederpegelausgänge

• Cinch-Ausgänge: Stereo links und rechts
• Anschluss: über beiliegenden Kabelstecker
• Weiterleitung des Audiosignals an zusätzliche Verstärker möglich
• Anschluss eines Aktivsubwoofers möglich
• Ideal für den Ausbau eines kompakten Mehrverstärker-Systems

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• VOX-Modus: Einschaltung über ein anliegendes Niederpegelsignal
• DC-Modus: Einschaltung über DC-Offset am Hochpegeleingang
• Klassischer Remote-Eingang: vorhanden
• Automatische Einschaltung deaktivierbar
• Schalterstellungen: VOX, DC und Off
• Bei Verwendung einer Remote-Leitung wird die Automatik auf Off gestellt

Audio-Kennwerte

• Frequenzgang: 8 bis 35.000 Hz
• Klirrfaktor bei 5 Watt: unter 0,02 Prozent
• Signal-Rauschabstand: 93 dB
• Dämpfungsfaktor: 140
• Wirkungsgrad: bis zu 88 Prozent
• Fullrange-Wiedergabe für Lautsprechersysteme geeignet

Stromversorgung

• Betriebsspannung: 10,5 bis 16 Volt DC
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Auslegung: 12-Volt-Fahrzeugbordnetz
• Stromanschlüsse: Plus, Masse und Remote
• Anschluss über abziehbaren 3-poligen Stromstecker
• Plus- und Masseleitung müssen mit identischem Kabelquerschnitt ausgeführt werden

Sicherung

• Gerätesicherung: extern
• Erforderlicher Sicherungswert: 25 Ampere
• Externe Gerätesicherung im Lieferumfang
• Sicherung im Pluskabel maximal 30 cm vom Verstärker entfernt montieren
• Zusätzliche Sicherung nahe der Fahrzeugbatterie erforderlich
• Batterienahe Sicherung ebenfalls mit 25 Ampere auslegen
• Batterienahe Sicherung nicht im Lieferumfang enthalten

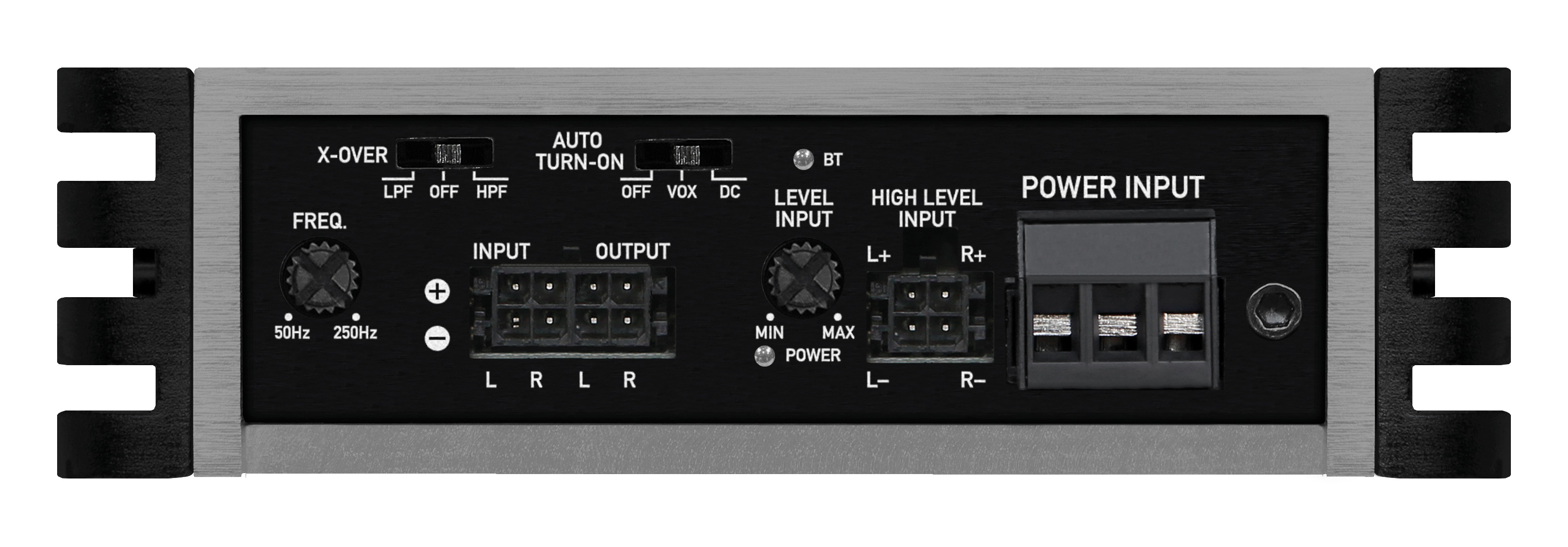

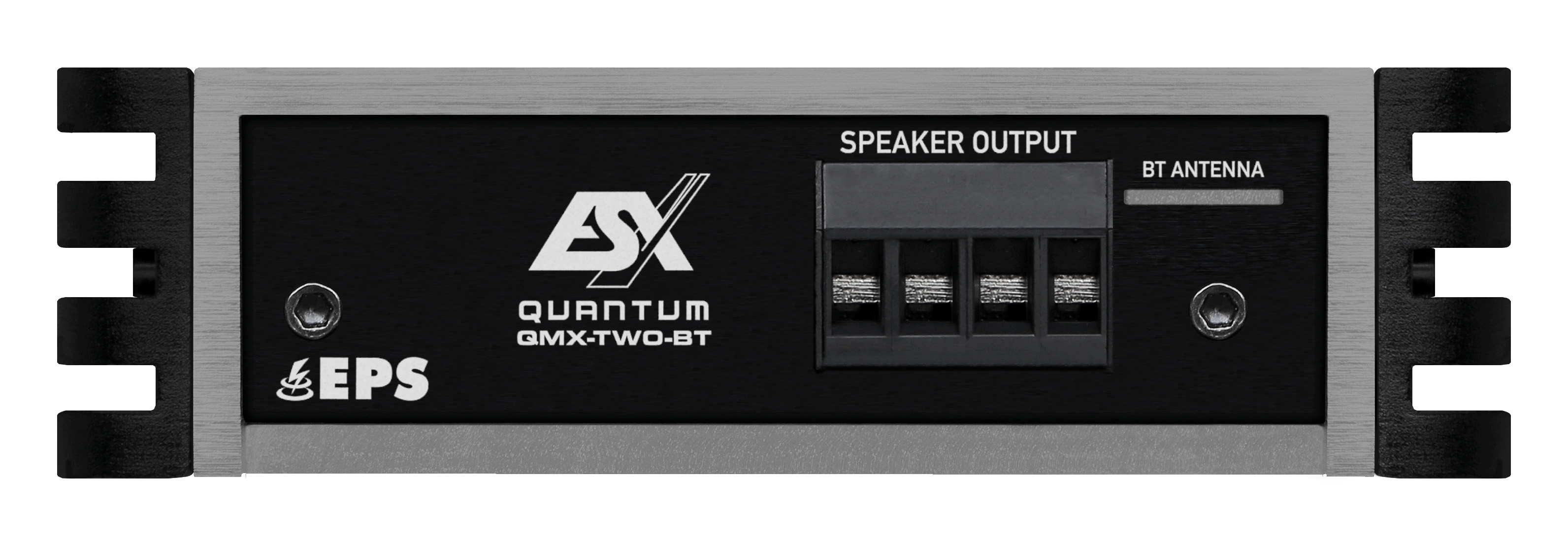

Anschlüsse und Bedienelemente

• Regler für die Hoch- oder Tiefpassfrequenz
• Schalter für HPF-, Fullrange- oder LPF-Betrieb
• Schalter für automatische Einschaltung
• Regler für die Eingangsempfindlichkeit
• Anschluss für Stereo-High-Level-Eingang
• Anschluss für Stereo-Cinch-Eingang und -Ausgang
• Abziehbarer Stromanschluss
• Abziehbarer Lautsprecheranschluss
• Bluetooth-Status-LED
• kombinierte Betriebs- und Schutzanzeige

Statusanzeigen

• Bluetooth-LED leuchtet bei aktiver Bluetooth-Verbindung blau
• Power-LED leuchtet bei Betriebsbereitschaft blau
• Power-LED leuchtet bei Überhitzung oder einer Störung rot
• Automatische Wiederaufnahme des Betriebs nach ausreichender Abkühlung möglich

Schutz und Konstruktion

• EPS-Schutzsystem für Hochpegeleingänge
• Thermische Schutzschaltung
• Schutz bei Kurzschluss am Lautsprecherausgang
• Schutz bei zu niedriger Lautsprecherimpedanz
• Schwerer Guss-Kühlkörper
• Optimierte Class-D-Schaltung für hohe Energieeffizienz
• Ausreichende Luftzirkulation am Einbauort erforderlich
• Schutz vor Feuchtigkeit, Staub und Schmutz erforderlich

Umgebungsbedingungen

• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −20 bis +50 °C
• Montage in einem trockenen und gut belüfteten Fahrzeugbereich empfohlen

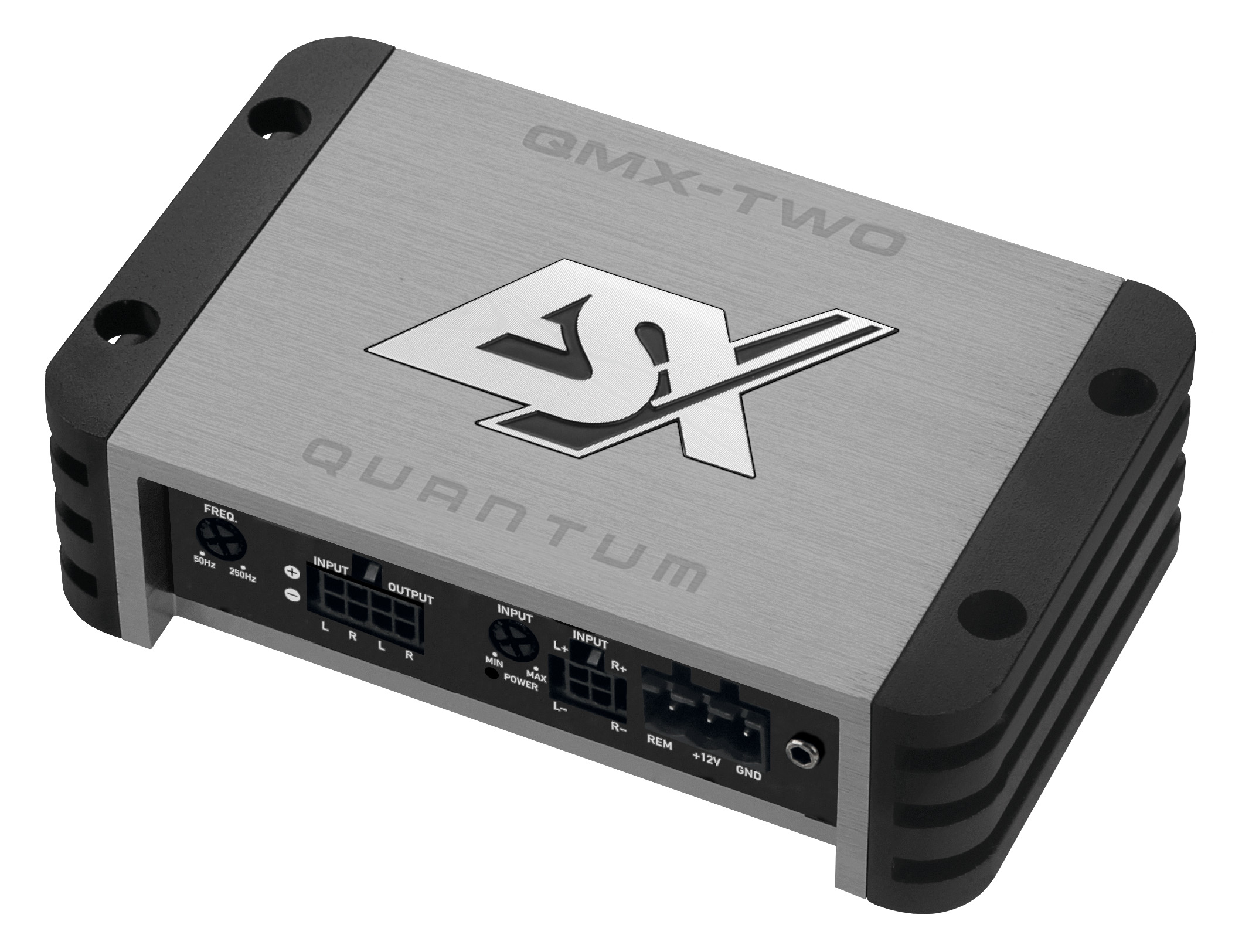

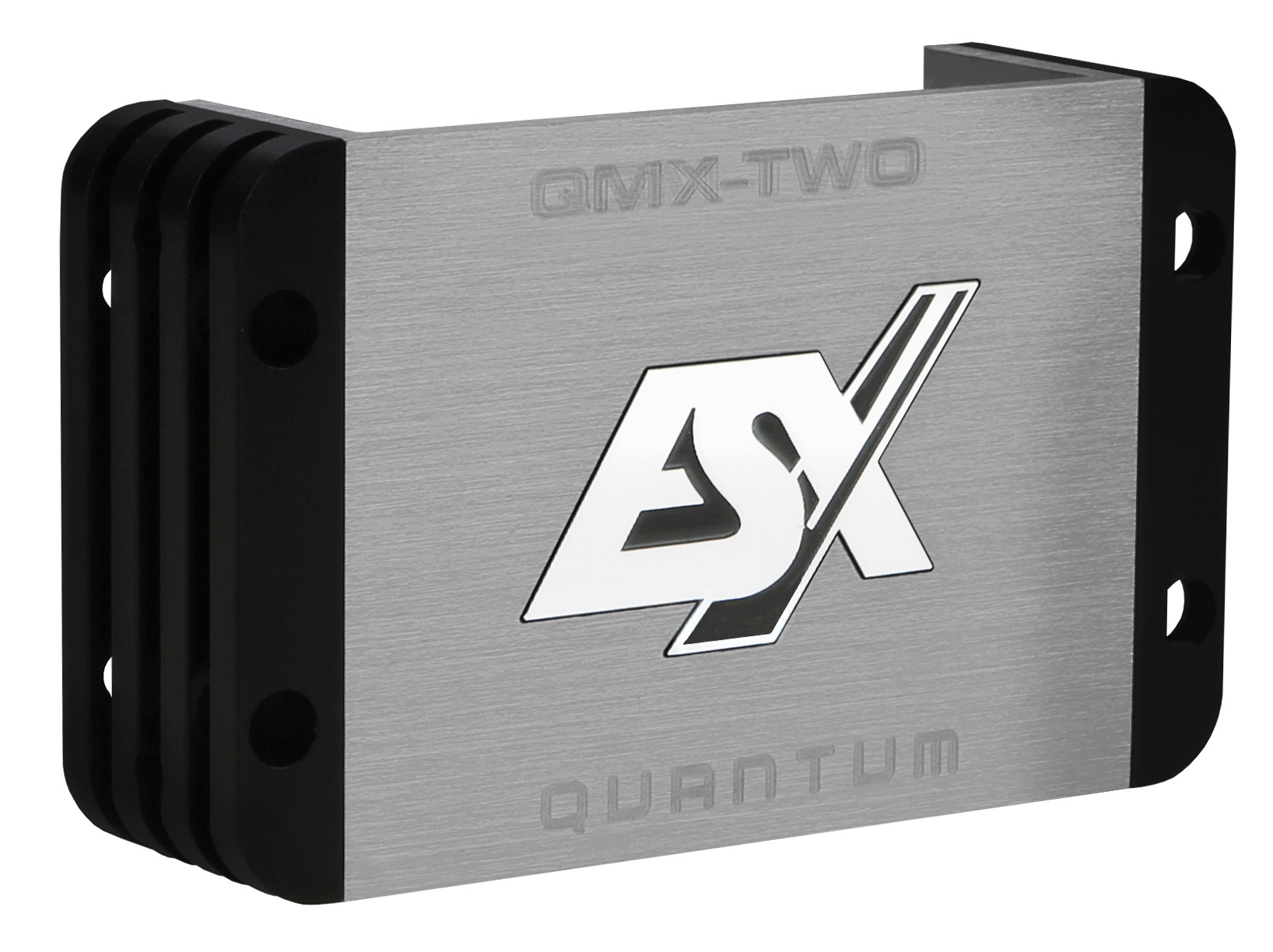

Abmessungen

• Breite: 75 mm
• Höhe: 33 mm
• Länge: 120 mm
• Grundfläche: 120 × 75 mm
• Bauform: ultrakompakter Mini-Verstärker
• Geeignet für den Einbau hinter Verkleidungen, unter Sitzen oder in kleinen Staufächern

Lieferumfang

• 1 × ESX QMX-TWO-BT Verstärker
• 1 × 3-poliger Stromanschlussstecker
• 1 × 4-poliger High-Level-Kabelstecker mit EPS
• 1 × 8-poliger Kabelstecker mit Cinch-Ein- und Ausgängen
• 1 × 4-poliger Lautsprecherausgangsstecker
• 1 × externe 25-A-Sicherung
• 4 × Montageschrauben
• 1 × Bedienungsanleitung
