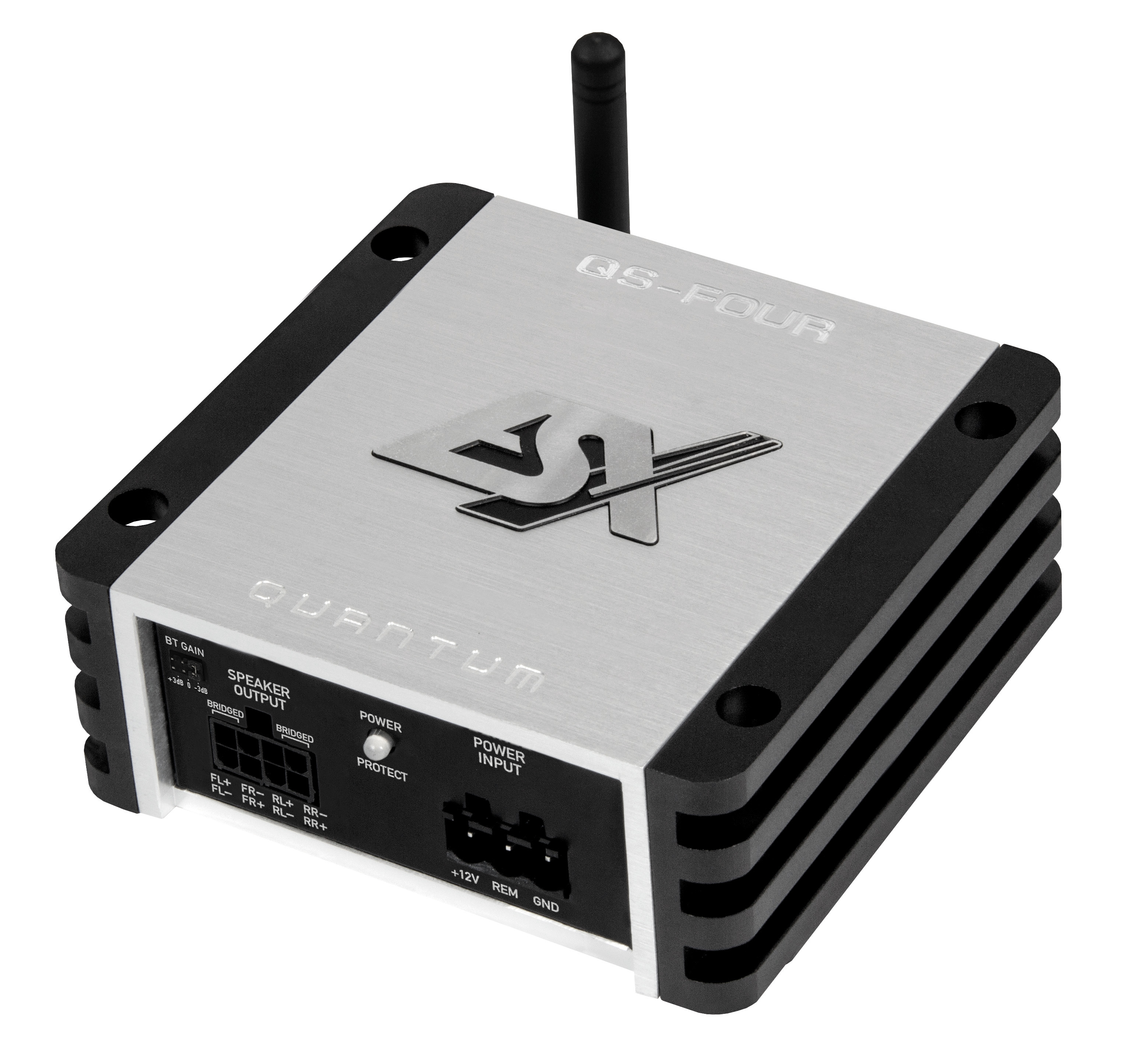

ESX QS-FOUR-BT

ESX QUANTUM QS-FOUR-BT – ultrakompakter 4-Kanal Class-D Verstärker mit integriertem Bluetooth 5.0

Der ESX QS-FOUR-BT ist ein leistungsstarker 4-Kanal-Nano-Verstärker für besonders platzsparende Car-HiFi-Installationen. Mit Abmessungen von lediglich 90 × 35 × 80 mm findet die Endstufe selbst hinter Verkleidungen, im Armaturenbrett oder unter einem Sitz Platz. Trotzdem stellt sie bis zu 4 × 60 Watt RMS an 2 Ohm beziehungsweise 2 × 120 Watt RMS gebrückt an 4 Ohm bereit.

Damit eignet sich der QS-FOUR-BT ideal zur Aufwertung von Werkslautsprechern, zum Betrieb hochwertiger Front- und Hecksysteme oder für flexible 3-Kanal-Konfigurationen mit zwei Lautsprechern und einem kompakten Subwoofer. Die effiziente Class-D-Technologie erreicht einen Wirkungsgrad von bis zu 90 Prozent und verbindet hohe Ausgangsleistung mit geringer Stromaufnahme und niedriger Wärmeentwicklung.

Der integrierte Bluetooth-5.0-Empfänger ermöglicht die direkte Musikwiedergabe vom Smartphone oder Tablet. Das macht den Verstärker besonders interessant für Oldtimer und Youngtimer, deren originales Radio aus optischen Gründen erhalten bleiben soll. Moderner Bluetooth-Komfort kann so ergänzt werden, ohne das klassische Erscheinungsbild des Fahrzeugs zu verändern.

Für die Front- und Rearkanäle stehen separat schaltbare Hoch- und Tiefpassfilter zur Verfügung. Die feste Trennfrequenz von 80 Hz erlaubt eine schnelle Anpassung an Fullrange-Lautsprecher, kleinere Komponentenlautsprecher, Tieftöner oder einen gebrückten Subwoofer. Cinch- und High-Level-Eingänge, EPS-Unterstützung sowie automatische Einschaltung über Audiosignal oder DC-Offset erleichtern zusätzlich die Integration in bestehende Werks- und Nachrüstsysteme.

Highlights

• Ultrakompakter 4-Kanal-Class-D-Digitalverstärker
• Integrierter Bluetooth-5.0-Stereoempfänger
• Direkte Musikwiedergabe vom Smartphone oder Tablet
• 4 × 35 Watt RMS an 4 Ohm
• 4 × 45 Watt RMS an 3 Ohm
• 4 × 60 Watt RMS an 2 Ohm
• 2 × 120 Watt RMS gebrückt an 4 Ohm
• Als 4-, 3- oder 2-Kanal-Verstärker einsetzbar
• Separate Frequenzweichen für Front- und Rearkanäle
• Hochpass, Fullrange oder Tiefpass wählbar
• Hoch- und Tiefpass fest bei 80 Hz
• Cinch- und High-Level-Eingänge
• High-Level-Eingänge mit EPS-Technologie
• Stereo-Cinch-Ausgang für Aktivsubwoofer oder Zusatzverstärker
• Automatische Einschaltung über VOX oder DC-Offset
• Start-Stopp-fähiger Betrieb
• Frequenzbereich bis 60.000 Hz
• Wirkungsgrad von bis zu 90 Prozent
• Schwerer Guss-Kühlkörper
• Abmessungen von nur 90 × 35 × 80 mm

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 4-Kanal-Nano-Digitalverstärker
• Verstärkertechnologie: Class D
• Anzahl der Verstärkerkanäle: 4
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal gebrückt
• Integrierter Bluetooth-Empfänger: ja
• Bluetooth-Ausführung: Stereo
• Geeignet für Frontlautsprecher, Hecklautsprecher, Breitbandsysteme, Tiefmitteltöner und kompakte Subwoofer
• Betriebsspannung: 12-Volt-Fahrzeugbordnetz mit negativer Masse
• Mindestimpedanz im Mehrkanalbetrieb: 2 Ohm je Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm je gebrücktem Kanalpaar

Ausgangsleistung bei 14,4 Volt

• An 4 Ohm: 4 × 35 Watt RMS
• An 3 Ohm: 4 × 45 Watt RMS
• An 2 Ohm: 4 × 60 Watt RMS
• Gebrückt an 4 Ohm: 2 × 120 Watt RMS
• Maximale RMS-Gesamtleistung im 2-Ohm-Betrieb: 240 Watt
• Maximale RMS-Gesamtleistung im Brückenbetrieb: 240 Watt
• Zulässige Lautsprecherimpedanz im Einzelkanalbetrieb: 2 bis 8 Ohm

Mögliche Systemkonfigurationen

• Vier 4-Ohm-Lautsprecher mit jeweils 35 Watt RMS
• Vier 3-Ohm-Lautsprecher mit jeweils 45 Watt RMS
• Vier 2-Ohm-Lautsprecher mit jeweils 60 Watt RMS
• Zwei Frontlautsprecher und zwei Hecklautsprecher
• Zwei Lautsprecher plus ein gebrückter 4-Ohm-Subwoofer
• Zwei gebrückte 4-Ohm-Lautsprecher oder Tieftöner
• Front- und Rearsystem mit voneinander unabhängig gewählter Filterart
• Impedanzen unter 2 Ohm pro Einzelkanal sind nicht zulässig
• Impedanzen unter 4 Ohm pro gebrücktem Kanalpaar sind nicht zulässig

Bluetooth-Funktionen

• Bluetooth-Empfänger: integriert
• Bluetooth-Version: 5.0
• Übertragung: Stereo-Audiostreaming
• Direkte Wiedergabe von Smartphone oder Tablet
• Externe Bluetooth-Antenne: im Lieferumfang
• Funkfrequenzbereich: 2.402 bis 2.480 MHz
• Maximale abgestrahlte Leistung: 30 dBm
• Geeignet zur Bluetooth-Nachrüstung bei Fahrzeugen mit Originalradio
• Keine separate Bluetooth-Audioquelle erforderlich

Aktivweiche – Frontkanäle

• Integrierte Filtersektion: vorhanden
• Betriebsarten: HP, Full oder LP
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Flankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vollständiger Frequenzbereich
• Hochpassmodus: zur Entlastung kleiner und mittelgroßer Lautsprecher
• Tiefpassmodus: für Tieftöner oder spezielle Systemkonfigurationen
• Trennfrequenz: fest eingestellt
• Stufenlose Frequenzeinstellung: nicht vorhanden

Aktivweiche – Rearkanäle

• Integrierte Filtersektion: vorhanden
• Betriebsarten: HP, Full oder LP
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Flankensteilheit: 12 dB pro Oktave
• Einstellung unabhängig von den Frontkanälen möglich
• Fullrange-Betrieb: möglich
• Bandpassbetrieb: nicht vorgesehen
• Subsonic-Filter: nicht vorhanden
• Bass-Boost: nicht vorhanden

Niederpegeleingänge

• Cinch-Eingänge: 4 Kanäle
• Kanalbelegung: Front links, Front rechts, Rear links und Rear rechts
• Anschluss: über beiliegenden Kabelstecker
• Eingangsempfindlichkeit: 200 mV bis 5,0 Volt
• Separate Eingangsempfindlichkeit für Front und Rear einstellbar
• Geeignet für Nachrüstradios, DSPs und andere Vorverstärkerausgänge

High-Level-Eingänge

• Hochpegeleingänge: 4 Kanäle
• Kanalbelegung: Front links, Front rechts, Rear links und Rear rechts
• Anschluss: über beiliegenden 12-poligen Kabelstecker
• Eingangsempfindlichkeit: 450 mV bis 11,0 Volt
• EPS Error Protection System: vorhanden
• EPS-Funktion verhindert Fehlermeldungen in vielen Fahrzeugdiagnosesystemen
• Direkter Anschluss an Lautsprecherausgänge eines Werksradios möglich
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich

Niederpegelausgänge

• Cinch-Ausgänge: 2 Kanäle
• Ausführung: Stereo links und rechts
• Anschluss: über Kabelstecker
• Geeignet zur Ansteuerung eines Aktivsubwoofers
• Geeignet zur Ansteuerung eines weiteren Verstärkers
• Ermöglicht die Erweiterung zu einem Mehrverstärker-System

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• VOX-Modus: Einschaltung über ein erkanntes Niederpegelsignal
• DC-Modus: Einschaltung über DC-Offset am Hochpegeleingang
• Off-Modus: Betrieb über klassische Remote-Leitung
• Klassischer Remote-Eingang: vorhanden
• VOX für Cinch-Eingangssignale vorgesehen
• DC-Erkennung für High-Level-Eingangssignale vorgesehen
• Automatische Abschaltung nach Wegfall des Eingangssignals

Audio-Kennwerte

• Frequenzbereich: 10 Hz bis 60.000 Hz
• Klirrfaktor bei 5 Watt: 0,01 Prozent
• Signal-Rauschabstand: 101 dB
• Dämpfungsfaktor: 68
• Wirkungsgrad: bis zu 90 Prozent
• Fullrange-Wiedergabe bis weit über den hörbaren Frequenzbereich
• Effiziente Signalverstärkung bei geringer Verlustleistung

Stromversorgung

• Betriebsspannungsbereich: 7,3 bis 16,4 Volt DC
• Nennbordnetz: 12 Volt
• Negative Fahrzeugmasse erforderlich
• Start-Stopp-fähig: ja
• Anschlüsse: +12 Volt, Masse und Remote
• Stromanschluss: über abziehbaren 3-poligen Stecker
• Plus- und Masseleitung mit identischem Kabelquerschnitt ausführen
• Masseleitung möglichst kurz verlegen
• Montage an einem sauberen und elektrisch leitfähigen Massepunkt erforderlich

Absicherung

• Interne Gerätesicherung: nicht vorhanden
• Externe Gerätesicherung: 25 Ampere
• 25-A-Sicherung im Lieferumfang enthalten
• Gerätesicherung im Pluskabel montieren
• Maximaler Abstand zwischen Verstärker und Gerätesicherung: 30 cm
• Zusätzliche Sicherung nahe der Fahrzeugbatterie erforderlich
• Batterienahe Sicherung ebenfalls mit 25 Ampere auslegen
• Maximaler Abstand zwischen Batterie und Sicherung: 30 cm

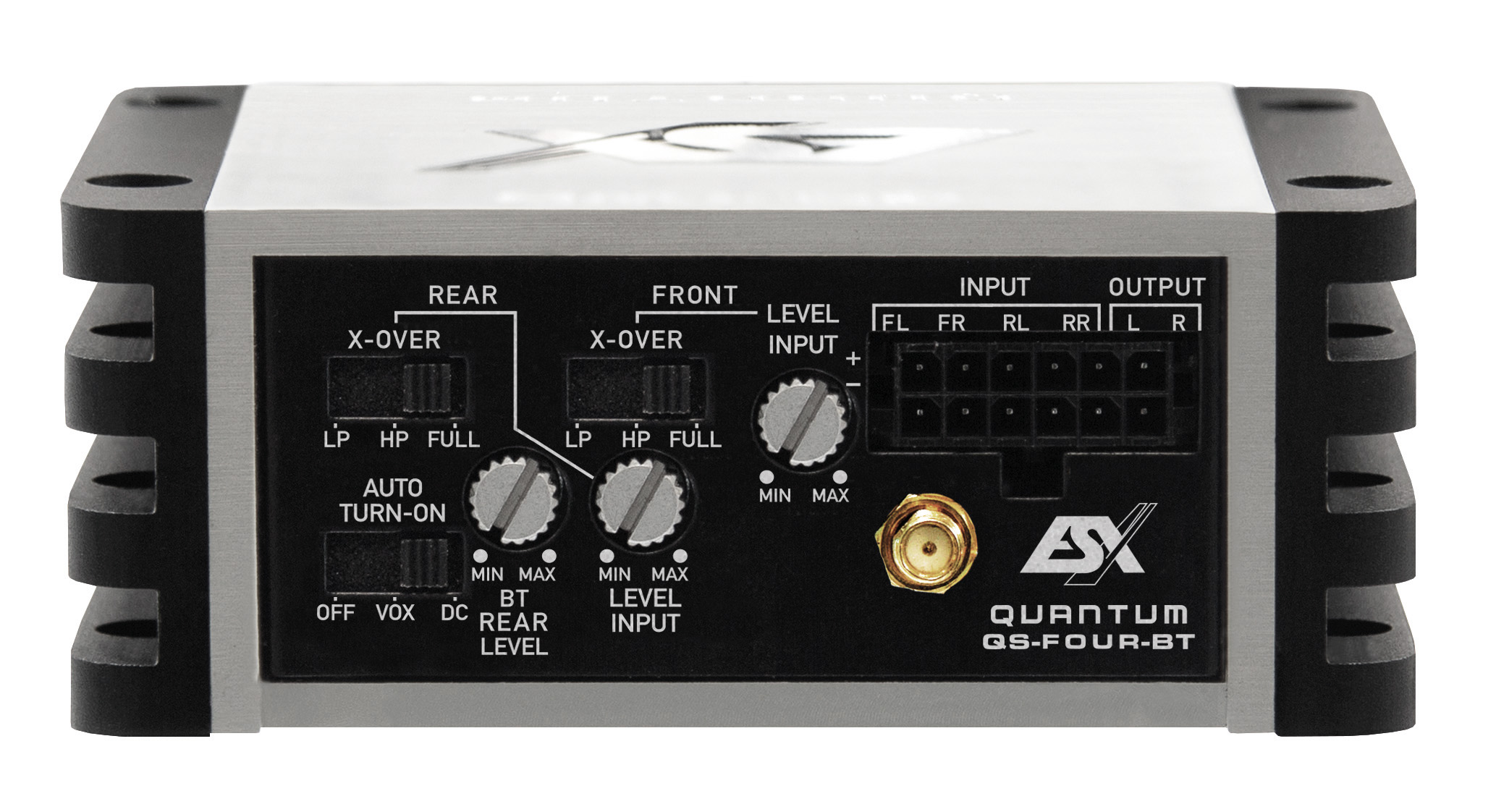

Anschlüsse und Bedienelemente

• Eingangspegelregler für Frontkanäle
• Eingangspegelregler für Rearkanäle
• Frequenzweichenschalter für Frontkanäle
• Frequenzweichenschalter für Rearkanäle
• Wahl zwischen LP, Full und HP
• Schalter für automatische Einschaltung
• 4-Kanal-Cinch-Eingang über Kabelstecker
• 4-Kanal-High-Level-Eingang über Kabelstecker
• Stereo-Cinch-Ausgang über Kabelstecker

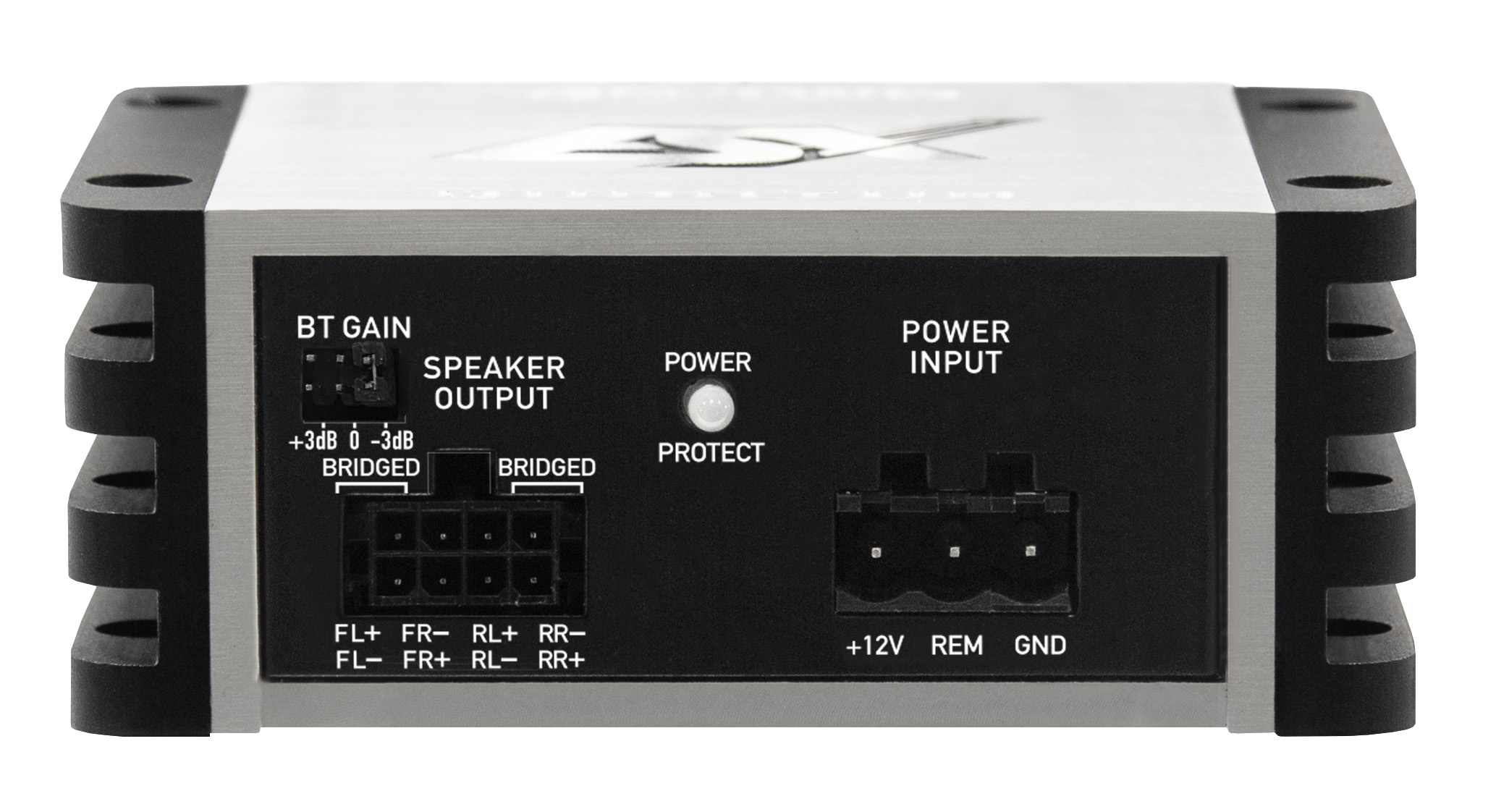

• Abziehbarer Lautsprecherausgangsstecker
• Abziehbarer Stromanschlussstecker
• Anschluss für externe Bluetooth-Antenne

Statusanzeige und Schutz

• Kombinierte Power- und Protect-LED
• Blaue Anzeige: Verstärker betriebsbereit
• Rote Anzeige: Übertemperatur oder Betriebsfehler
• Automatische Wiederaufnahme nach ausreichender Abkühlung
• Schutz bei Übertemperatur
• Schutz bei Kurzschluss am Lautsprecherausgang
• Schutz bei zu niedriger Lautsprecherimpedanz
• EPS-Schutzsystem für die OEM-Integration

Konstruktion und Umgebungsbedingungen

• Schwerer Guss-Kühlkörper
• Optimierte Wärmeableitung bei minimalen Abmessungen
• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C
• Montage an einem trockenen und belüfteten Ort erforderlich
• Vor Feuchtigkeit, Staub, Schmutz und direkter Hitze schützen
• Nicht in vollständig geschlossenen Bereichen ohne Luftzirkulation montieren

Abmessungen

• Breite: 90 mm
• Höhe: 35 mm
• Länge: 80 mm
• Abmessungen: 90 × 35 × 80 mm
• Bauform: ultrakompakter Nano-Verstärker
• Geeignet für den Einbau hinter Verkleidungen, im Armaturenbrett oder unter einem Sitz

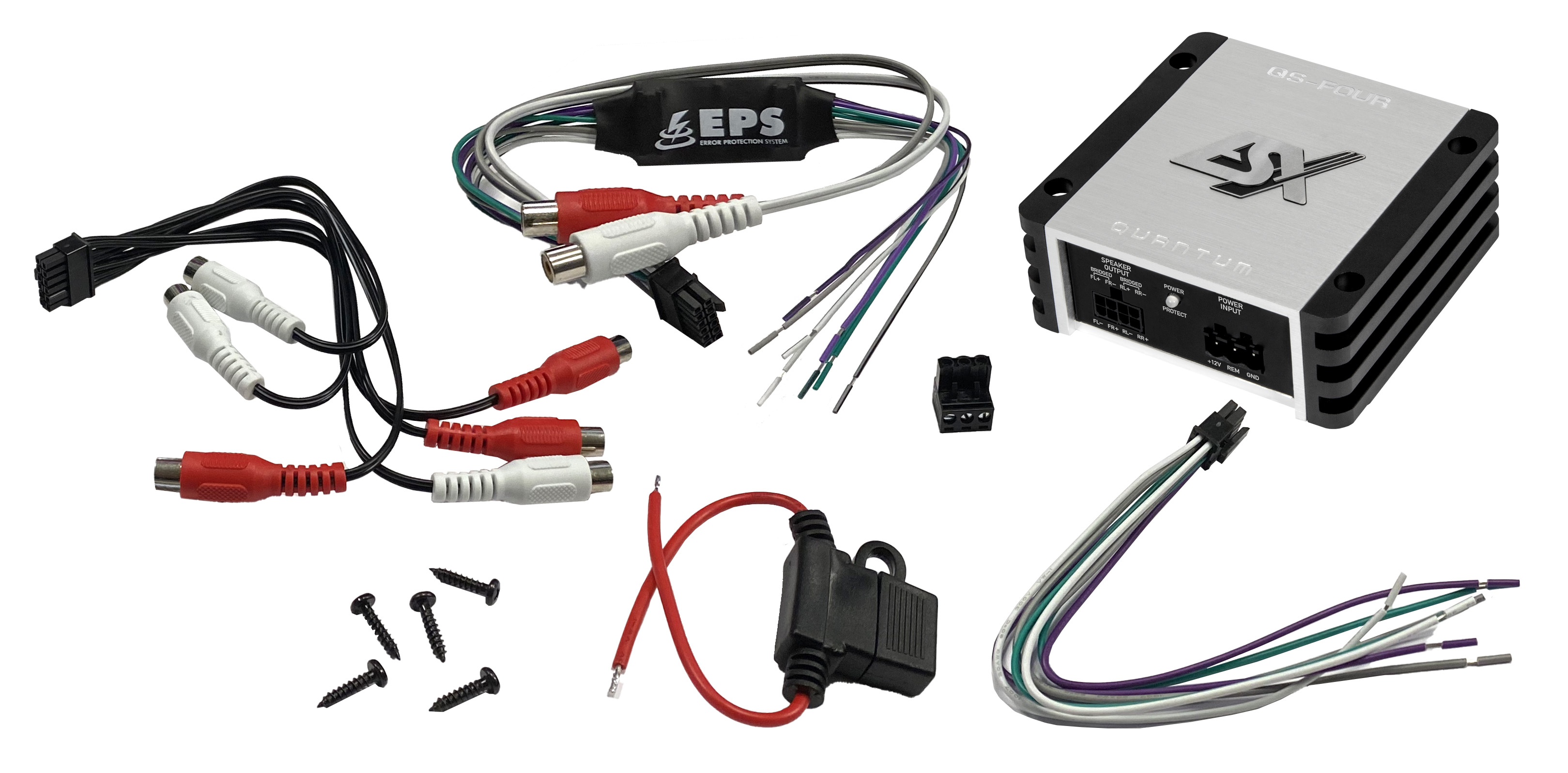

Lieferumfang

• 1 × ESX QS-FOUR-BT 4-Kanal-Verstärker
• 1 × 3-poliger Stromanschlussstecker
• 1 × 12-poliger Kabelstecker für High-Level-Eingänge mit EPS
• 1 × 12-poliger Kabelstecker für Cinch-Ein- und -Ausgänge
• 1 × 8-poliger Lautsprecherausgangsstecker
• 1 × Bluetooth-Antenne
• 1 × externe 25-A-Sicherung
• 4 × Montageschrauben
• 1 × Bedienungsanleitung
