ESX QS-FOUR-BT-ISO

ESX QUANTUM QS-FOUR-BT-ISO – ultrakompakter 4-Kanal Plug-&-Play Verstärker mit Bluetooth 5.0

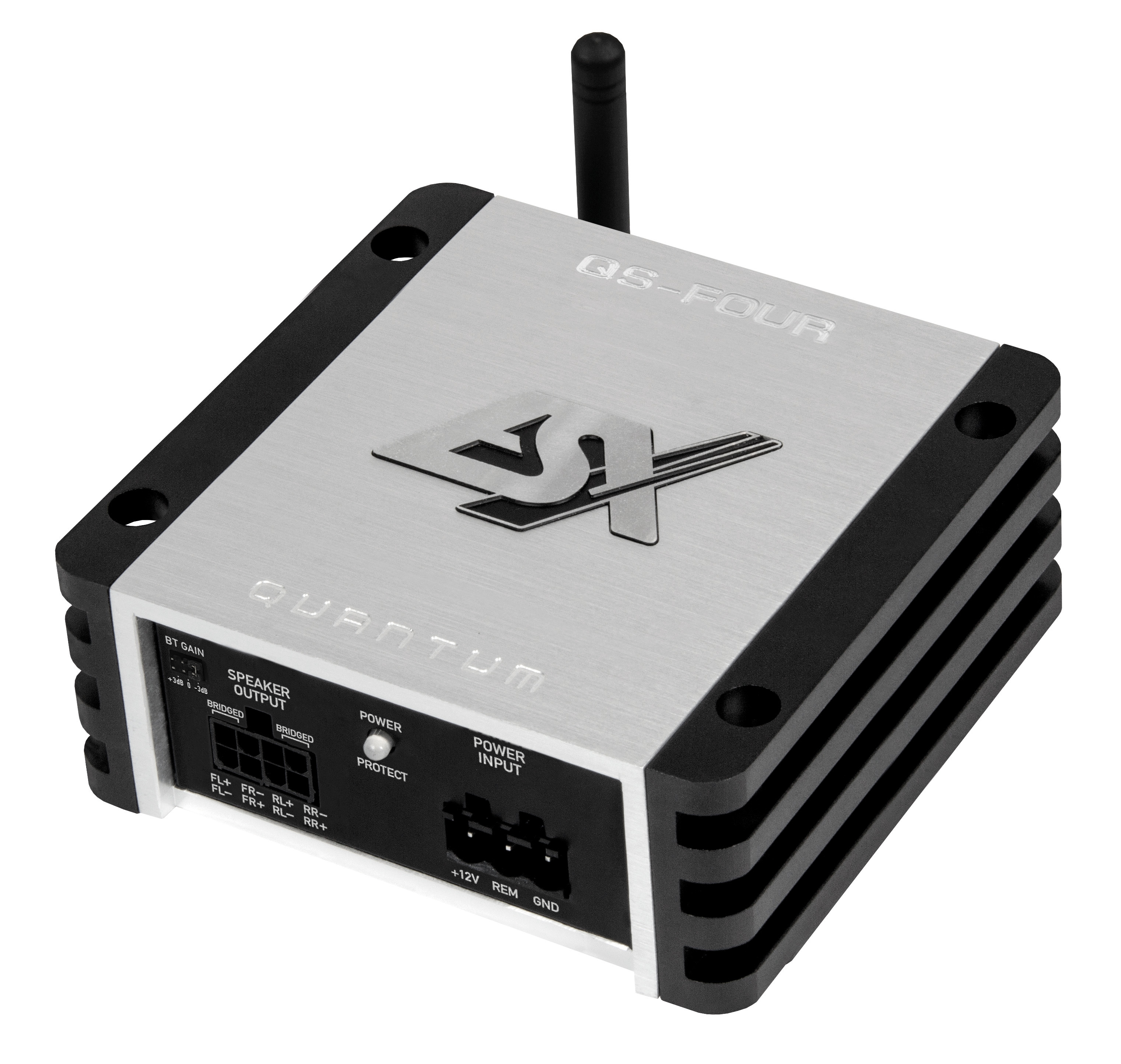

Der ESX QS-FOUR-BT-ISO ist ein besonders kompakter 4-Kanal-Class-D-Verstärker zur unkomplizierten Leistungssteigerung vorhandener Fahrzeug-Soundsysteme. Mit dem mitgelieferten ISO-Plug-&-Play-Kabelsatz lässt sich die Endstufe bei kompatiblen Fahrzeugen direkt zwischen Autoradio und Fahrzeugkabelbaum installieren. Die originale Verkabelung bleibt dabei unangetastet und eine spätere Rückrüstung ist jederzeit möglich.

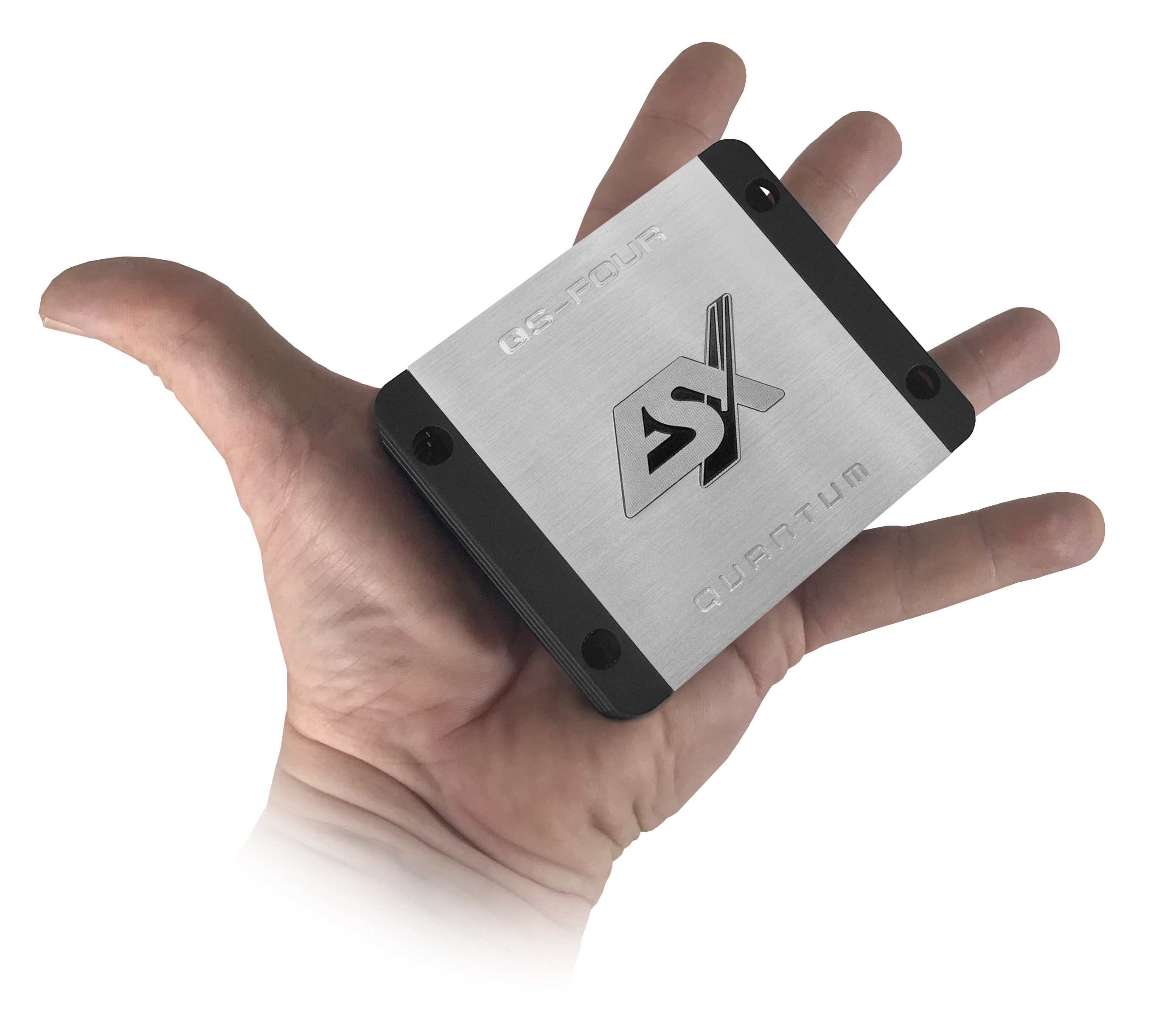

Trotz seiner äußerst kompakten Abmessungen von nur 90 × 35 × 80 mm liefert der Verstärker bis zu 4 × 60 Watt RMS an 2 Ohm. An klassischen 4-Ohm-Lautsprechern stehen 4 × 35 Watt RMS zur Verfügung. Zwei Kanalpaare können außerdem gebrückt werden und liefern dann jeweils bis zu 120 Watt RMS an 4 Ohm.

Damit eignet sich der QS-FOUR-BT-ISO hervorragend zur Aufwertung serienmäßiger Front- und Hecklautsprecher. Die höhere Verstärkerleistung sorgt für bessere Kontrolle, mehr Dynamik und höhere unverzerrte Lautstärke als die häufig schwach ausgelegten Endstufen eines Werks- oder Nachrüstradios.

Der integrierte Bluetooth-5.0-Empfänger ermöglicht die direkte kabellose Musikwiedergabe vom Smartphone oder Tablet. Das ist besonders bei Oldtimern und Youngtimern interessant, deren originales Radio aus optischen Gründen erhalten bleiben soll. Moderner Musikkomfort lässt sich so ergänzen, ohne das klassische Erscheinungsbild des Fahrzeugs zu verändern.

Für die beiden Kanalpaare stehen separat schaltbare Hoch- und Tiefpassfilter bei 80 Hz zur Verfügung. Zusätzlich besitzt der Verstärker Cinch- und High-Level-Eingänge, einen Stereo-Cinch-Ausgang für einen Aktivsubwoofer oder eine weitere Endstufe sowie automatische Einschaltmöglichkeiten über Audiosignal oder DC-Offset.

Highlights

• Ultrakompakter 4-Kanal-Class-D-Verstärker
• ISO-Plug-&-Play-Kabelsatz mit 60 cm Länge
• Einfache Integration zwischen Autoradio und Fahrzeugkabelbaum
• Keine Veränderung der Originalverkabelung erforderlich
• Integrierter Bluetooth-5.0-Stereoempfänger
• Direkte Musikwiedergabe vom Smartphone oder Tablet
• 4 × 35 Watt RMS an 4 Ohm
• 4 × 45 Watt RMS an 3 Ohm
• 4 × 60 Watt RMS an 2 Ohm
• 2 × 120 Watt RMS gebrückt an 4 Ohm
• Separate Filtersektionen für Front und Rear
• Hochpass, Fullrange oder Tiefpass wählbar
• Hoch- und Tiefpass fest bei 80 Hz
• Cinch- und High-Level-Eingänge
• Hochpegeleingänge mit EPS-Technologie
• Stereo-Cinch-Ausgang für Aktivsubwoofer oder Zusatzverstärker
• Automatische Einschaltung über VOX oder DC-Offset
• Start-Stopp-kompatibler Betrieb
• Wirkungsgrad von bis zu 90 Prozent
• Schwerer Guss-Kühlkörper
• Nur 90 × 35 × 80 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 4-Kanal Plug-&-Play Nano-Digitalverstärker
• Verstärkertechnologie: Class D
• Verstärkerkanäle: 4
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal gebrückt
• Integrierter Bluetooth-Empfänger: ja
• Plug-&-Play-Ausführung: mit ISO-Adapterkabelsatz
• Geeignet für: Frontlautsprecher, Hecklautsprecher, Breitbandsysteme und kompakte Tieftöner
• Geeignet zur Leistungssteigerung serienmäßiger Lautsprechersysteme
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• Leistung an 4 Ohm: 4 × 35 Watt RMS
• Leistung an 3 Ohm: 4 × 45 Watt RMS
• Leistung an 2 Ohm: 4 × 60 Watt RMS
• Leistung gebrückt an 4 Ohm: 2 × 120 Watt RMS
• Maximale RMS-Gesamtleistung im 2-Ohm-Betrieb: 240 Watt
• Lautsprecherimpedanz im Stereobetrieb: 2 bis 8 Ohm

Mögliche Systemkonfigurationen

• Vier 4-Ohm-Lautsprecher: 4 × 35 Watt RMS
• Vier 3-Ohm-Lautsprecher: 4 × 45 Watt RMS
• Vier 2-Ohm-Lautsprecher: 4 × 60 Watt RMS
• Zwei Lautsprecher plus ein gebrückter Tieftöner oder Subwoofer
• Zwei gebrückte 4-Ohm-Lautsprecher: 2 × 120 Watt RMS
• Front- und Hecksystem mit separat wählbarer Filterung
• Anschlussimpedanzen unter 2 Ohm pro Kanal sind nicht zulässig
• Anschlussimpedanzen unter 4 Ohm sind im Brückenbetrieb nicht zulässig

ISO Plug-&-Play-Integration

• ISO-Kabelsatz: im Lieferumfang enthalten
• Länge des ISO-Kabelsatzes: 60 cm
• Montageposition: zwischen Autoradio und Fahrzeugkabelbaum
• Radioseitiger Anschluss: ISO
• Fahrzeugseitiger Anschluss: ISO
• Durchtrennen der Originalverkabelung: nicht erforderlich
• Rückrüstung auf Serienzustand: problemlos möglich
• Übertragung von Stromversorgung, Lautsprechersignalen und Schaltleitungen über den Kabelsatz
• Zusätzliche fahrzeugspezifische Adapter können bei abweichenden Anschlüssen erforderlich sein
• Kompatibilität und Strombelastbarkeit der vorhandenen ISO-Verkabelung vor dem Einbau prüfen

Bluetooth-Funktionen

• Bluetooth-Empfänger: integriert
• Bluetooth-Ausführung: Stereo
• Bluetooth-Version: 5.0
• Direkte Audiowiedergabe über Smartphone oder Tablet
• Externe Bluetooth-Antenne: im Lieferumfang enthalten
• Funkfrequenzbereich: 2.402 bis 2.480 MHz
• Maximale abgestrahlte Funkleistung: 30 dBm
• Geeignet zur Nachrüstung von Bluetooth-Audiostreaming
• Besonders interessant für Fahrzeuge mit erhaltenswertem Originalradio

Aktivweiche – Frontkanäle

• Integrierte Filtersektion: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Flankensteilheit: 12 dB pro Oktave
• Filterfrequenz: fest eingestellt
• Hochpassmodus zur Entlastung der Lautsprecher von tiefen Frequenzen
• Tiefpassmodus für Tieftöner oder spezielle Systemkonfigurationen
• Fullrange-Modus zur Wiedergabe des vollständigen Frequenzbereichs

Aktivweiche – Rearkanäle

• Integrierte Filtersektion: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Flankensteilheit: 12 dB pro Oktave
• Filterfrequenz: fest eingestellt
• Unabhängige Betriebsart gegenüber den Frontkanälen wählbar
• Bandpassbetrieb: nicht vorgesehen
• Stufenlose Einstellung der Trennfrequenz: nicht möglich

Niederpegeleingänge

• Cinch-Eingänge: 4 Kanäle
• Eingangsbelegung: Front links, Front rechts, Rear links und Rear rechts
• Anschluss: über Kabelstecker
• Eingangsempfindlichkeit: 200 mV bis 5,0 Volt
• Geeignet für Nachrüstradios, DSPs und andere Vorverstärkerausgänge
• Eingangsempfindlichkeit über Level-Regler anpassbar

Hochpegeleingänge

• High-Level-Eingänge: 4 Kanäle
• Eingangsbelegung: Front links, Front rechts, Rear links und Rear rechts
• Anschluss: über ISO-Kabelsatz beziehungsweise Kabelstecker
• Eingangsempfindlichkeit: 450 mV bis 11,0 Volt
• EPS Error Protection System: vorhanden
• Direkter Anschluss an Lautsprecherausgänge eines Autoradios möglich
• EPS verhindert Fehlermeldungen in vielen Fahrzeugdiagnosesystemen
• Zusätzlicher High-Low-Konverter häufig nicht erforderlich

Niederpegelausgänge

• Cinch-Ausgänge: 2 Kanäle
• Ausführung: Stereo links und rechts
• Anschluss: über Kabelstecker
• Geeignet zur Ansteuerung eines Aktivsubwoofers
• Geeignet zur Ansteuerung einer zusätzlichen Endstufe
• Erweiterung zu einem leistungsstärkeren Mehrkanal-System möglich

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• VOX-Modus: Einschaltung über erkanntes Audiosignal
• DC-Modus: Einschaltung über DC-Offset am Hochpegeleingang
• Klassischer Remote-Eingang: vorhanden
• Remote-Schaltsignal über ISO-Verbindung nutzbar
• Separate Remote-Leitung eines Nachrüstradios anschließbar
• Remote-Ausgang für einen zusätzlichen Verstärker oder Aktivsubwoofer vorhanden
• Start-Stopp-kompatibel durch breiten Betriebsspannungsbereich

Audio-Kennwerte

• Frequenzbereich: 10 Hz bis 60.000 Hz
• Klirrfaktor bei 5 Watt: 0,008 Prozent
• Signal-Rauschabstand: 101 dB
• Dämpfungsfaktor: 68
• Wirkungsgrad: bis zu 90 Prozent
• Geeignet für hochauflösende Audiosignale
• Geringe Verlustleistung durch effiziente Class-D-Technologie

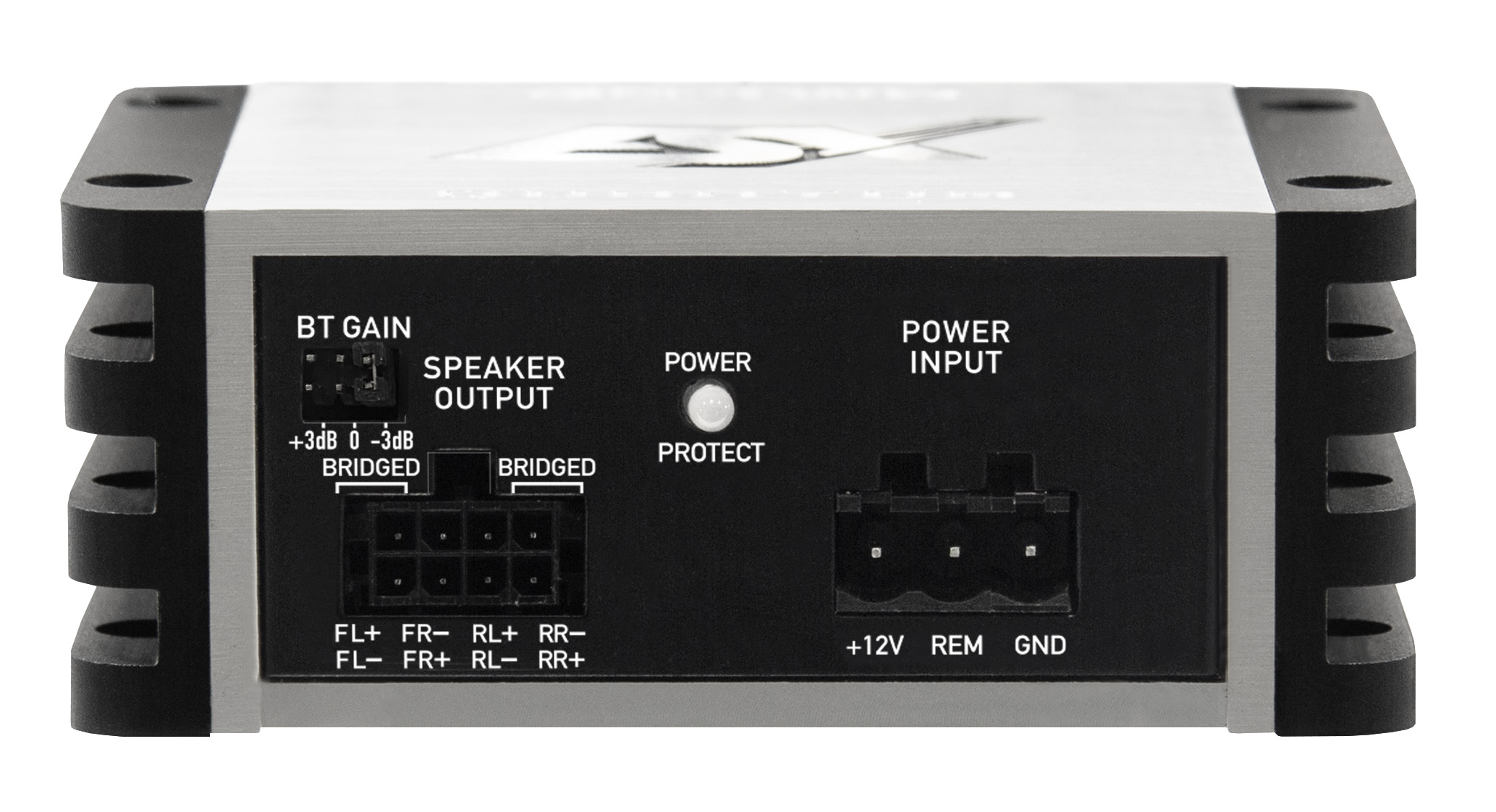

Stromversorgung

• Betriebsspannung: 7,3 bis 16,4 Volt DC
• Nennbordnetz: 12 Volt
• Negative Fahrzeugmasse erforderlich
• Stromversorgung bei der ISO-Version über den Plug-&-Play-Kabelsatz
• Mittlere Stromaufnahme laut Hersteller typischerweise etwa 5 bis 10 Ampere
• Vorhandene Fahrzeug- und Radioverkabelung muss für die Stromaufnahme geeignet sein
• Betrieb an beschädigten oder unterdimensionierten ISO-Leitungen nicht empfohlen

Sicherung

• Erforderlicher Sicherungswert der Standardausführung: 25 Ampere extern
• ISO-Ausführung wird mit einem angepassten ISO-Adapterset ausgeliefert
• Die vorhandene Fahrzeug- beziehungsweise Radioabsicherung muss ausreichend dimensioniert sein
• Absicherung und Leitungszustand vor der Installation kontrollieren
• Sicherungen niemals durch höhere Werte als vorgesehen ersetzen

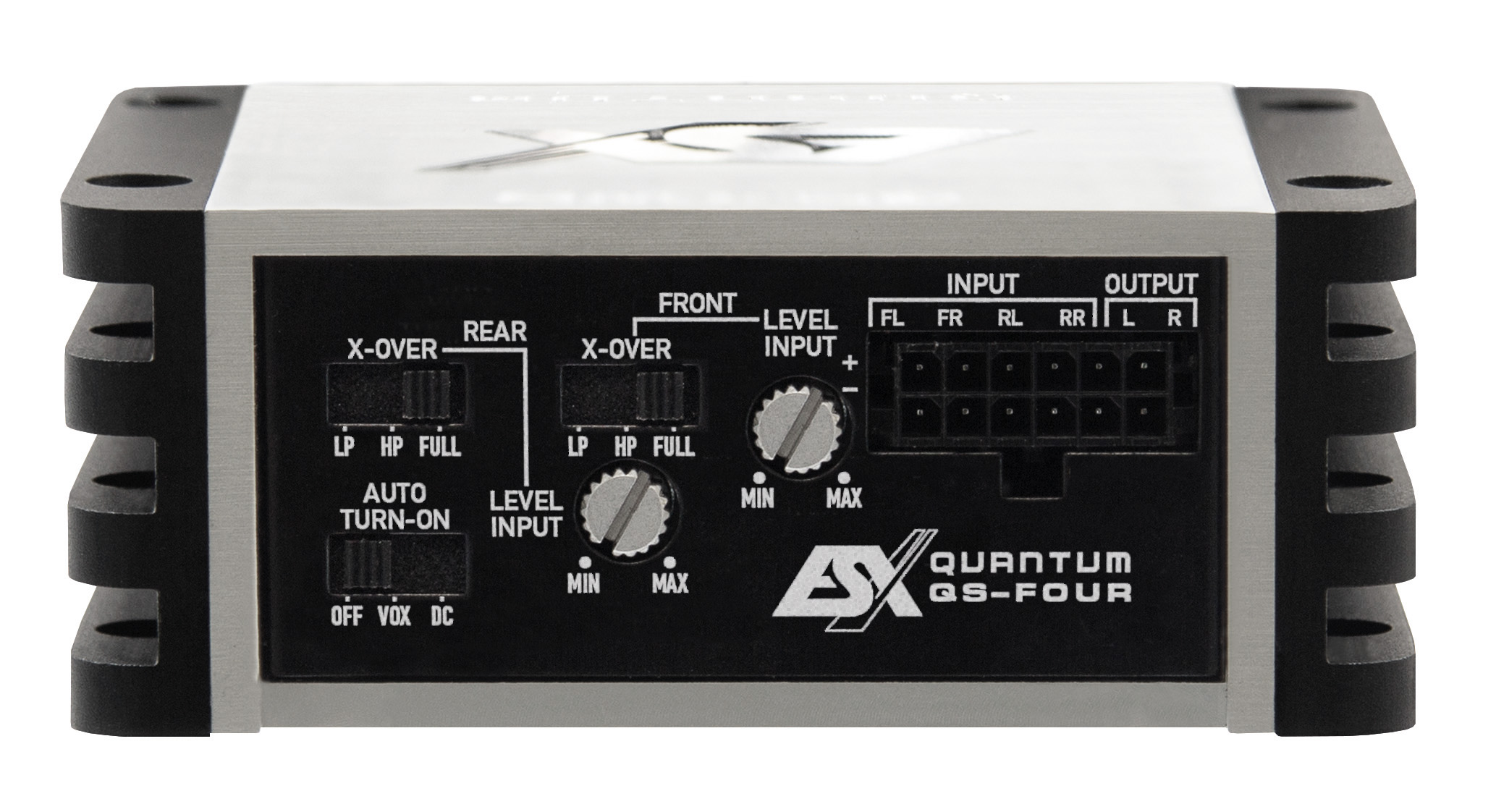

Bedienelemente

• Eingangspegelregler für Frontkanäle
• Eingangspegelregler für Rearkanäle
• Filterschalter für Frontkanäle
• Filterschalter für Rearkanäle
• Auswahl zwischen HPF, Fullrange und LPF
• Schalter beziehungsweise Anschluss für automatische Einschaltung
• Bluetooth-Statusanzeige
• Betriebs- und Schutzanzeige

Schutz und Konstruktion

• EPS-Technologie für die OEM-Integration
• Schutzschaltung bei Übertemperatur
• Schutzschaltung bei Kurzschluss
• Schutz bei zu niedriger Lautsprecherimpedanz
• Schwerer Guss-Kühlkörper
• Effiziente Wärmeableitung trotz kompakter Abmessungen
• Einbau nur an einem trockenen und ausreichend belüfteten Ort
• Vor Feuchtigkeit, Staub und starker Hitze schützen
• Nicht in vollständig geschlossenen Bereichen ohne Luftzirkulation montieren

Umgebungsbedingungen

• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C
• Fester und vibrationssicherer Einbau erforderlich

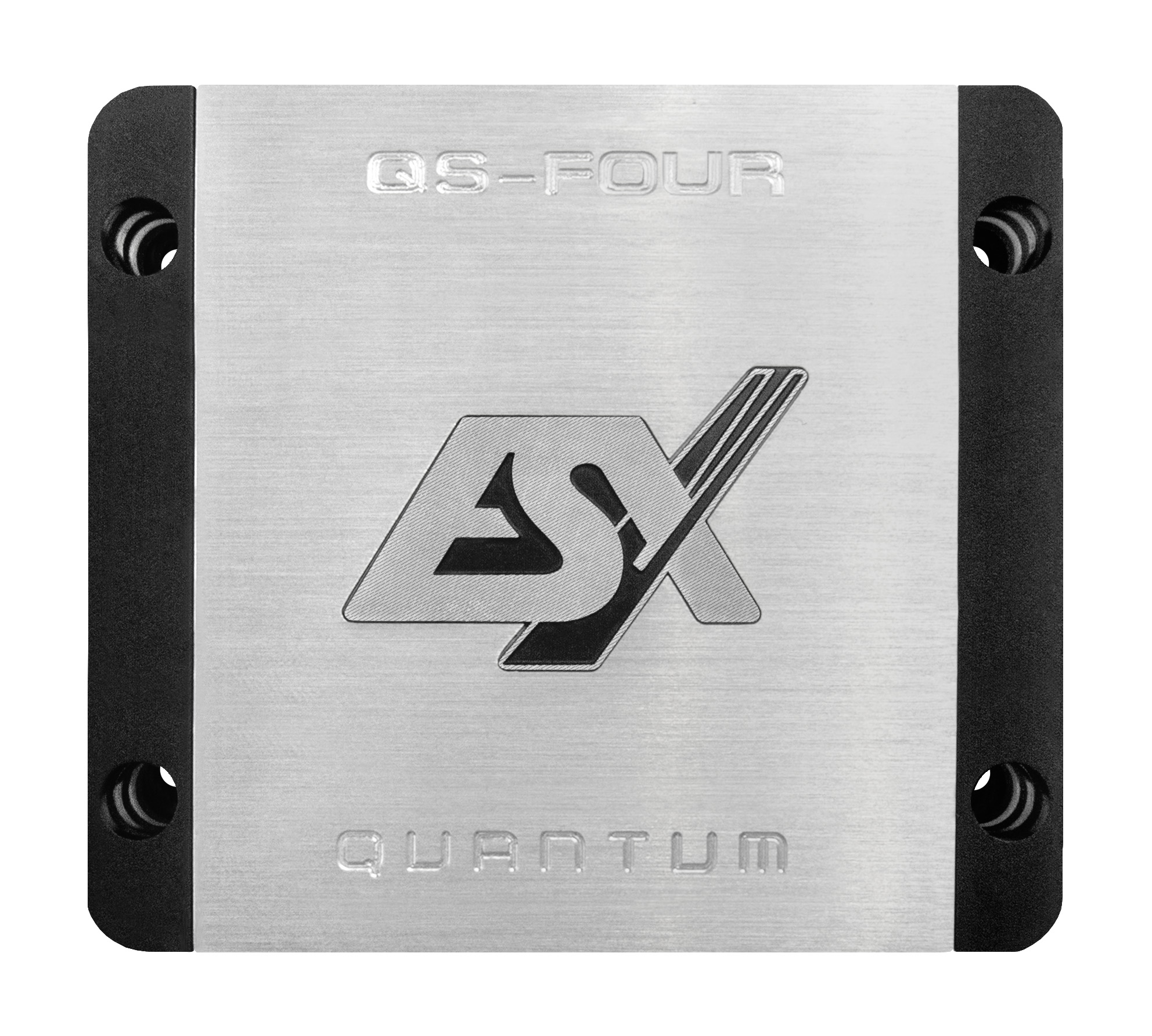

Abmessungen

• Breite: 90 mm
• Höhe: 35 mm
• Länge: 80 mm
• Abmessungen: 90 × 35 × 80 mm
• Länge des ISO-Kabelsatzes: 600 mm
• Bauform: ultrakompakter Nano-Verstärker
• Montage hinter vielen Autoradios oder Armaturenbrettverkleidungen möglich

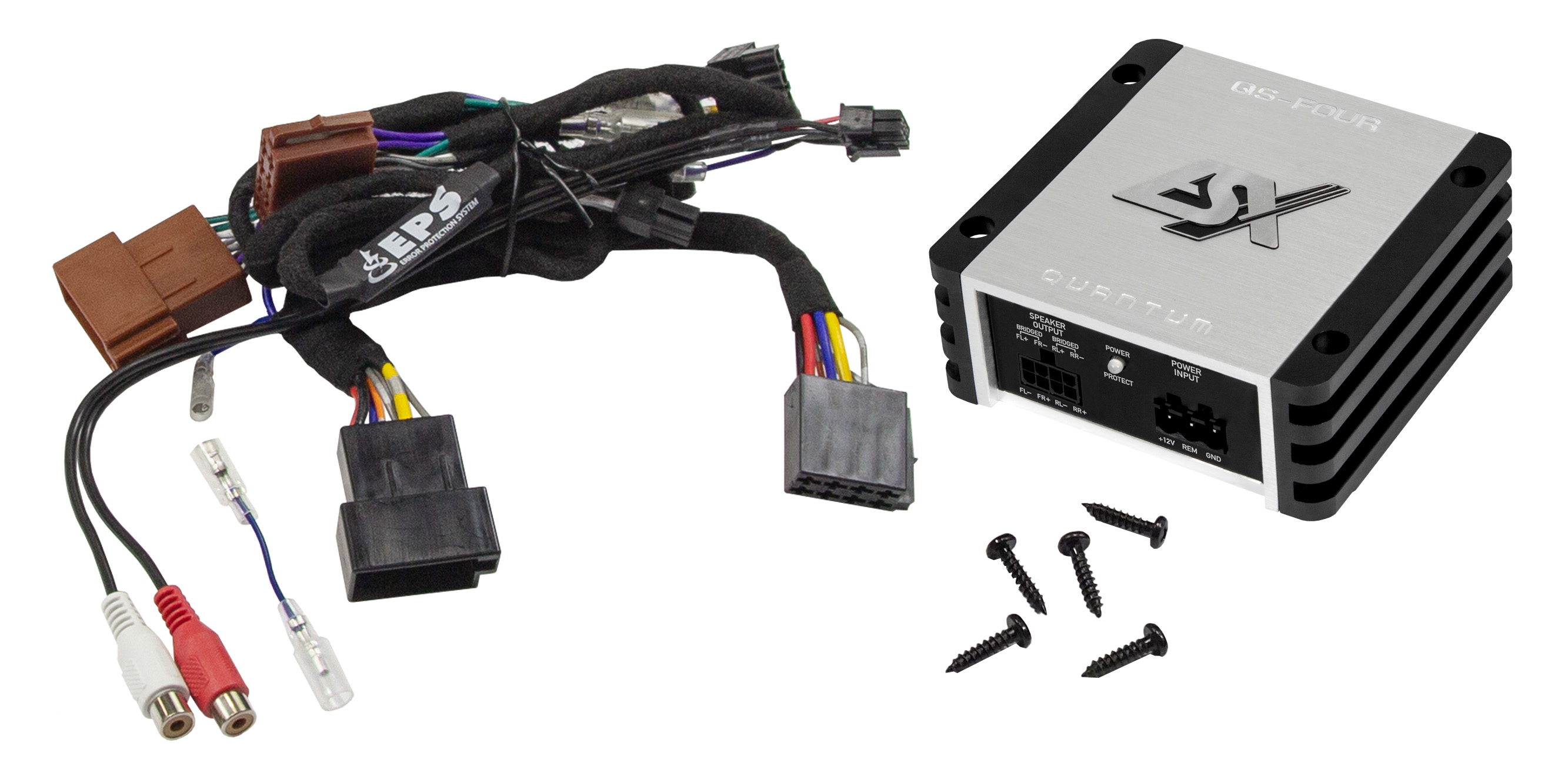

Lieferumfang

• 1 × ESX QS-FOUR-BT 4-Kanal-Verstärker
• 1 × ISO-Plug-&-Play-Adapterset
• 1 × Bluetooth-Antenne
• Remote-Anschluss- und Adapterleitungen
• Montageschrauben
• Bedienungsanleitung
