ESX QS TWO-BT

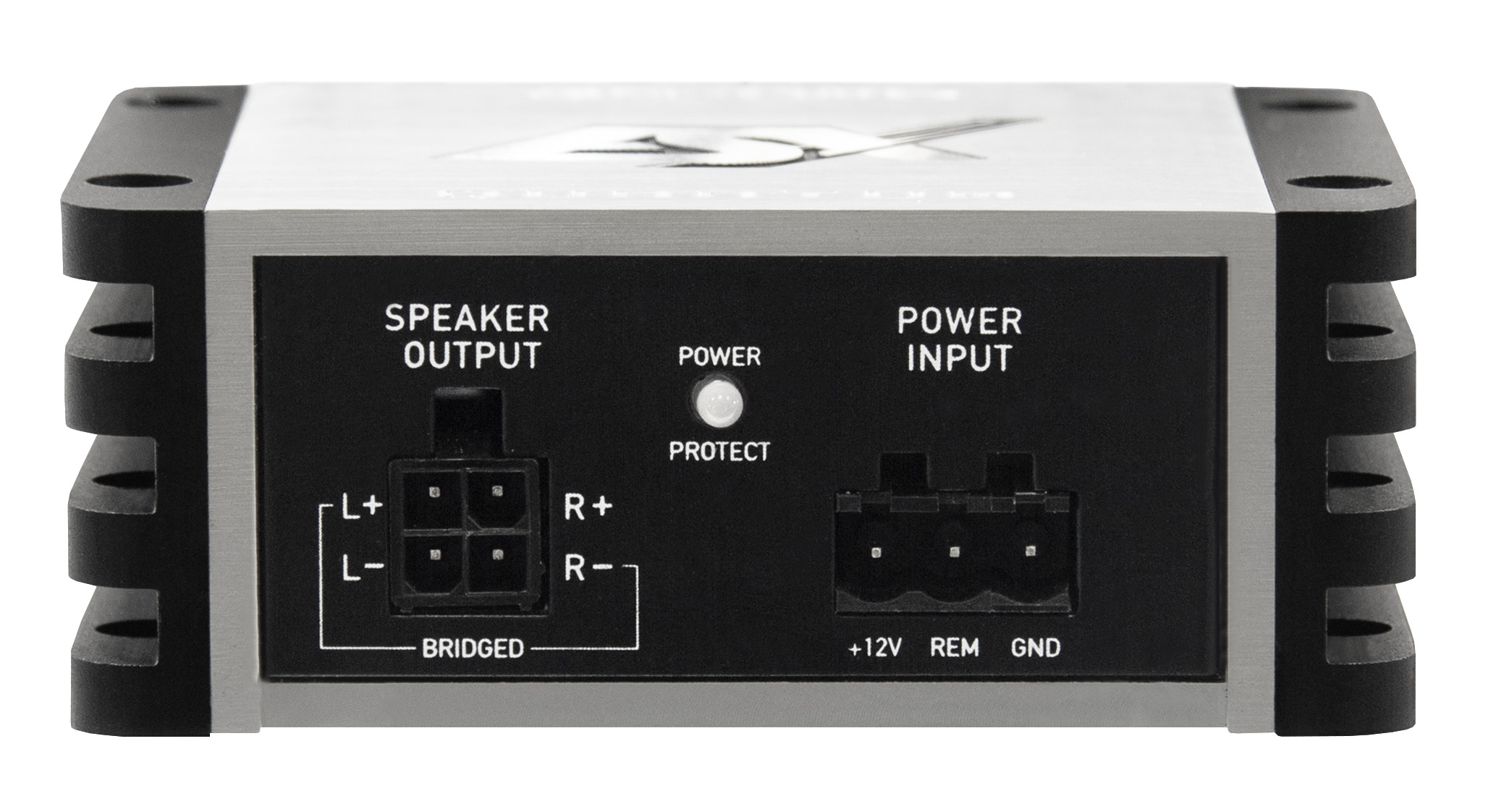

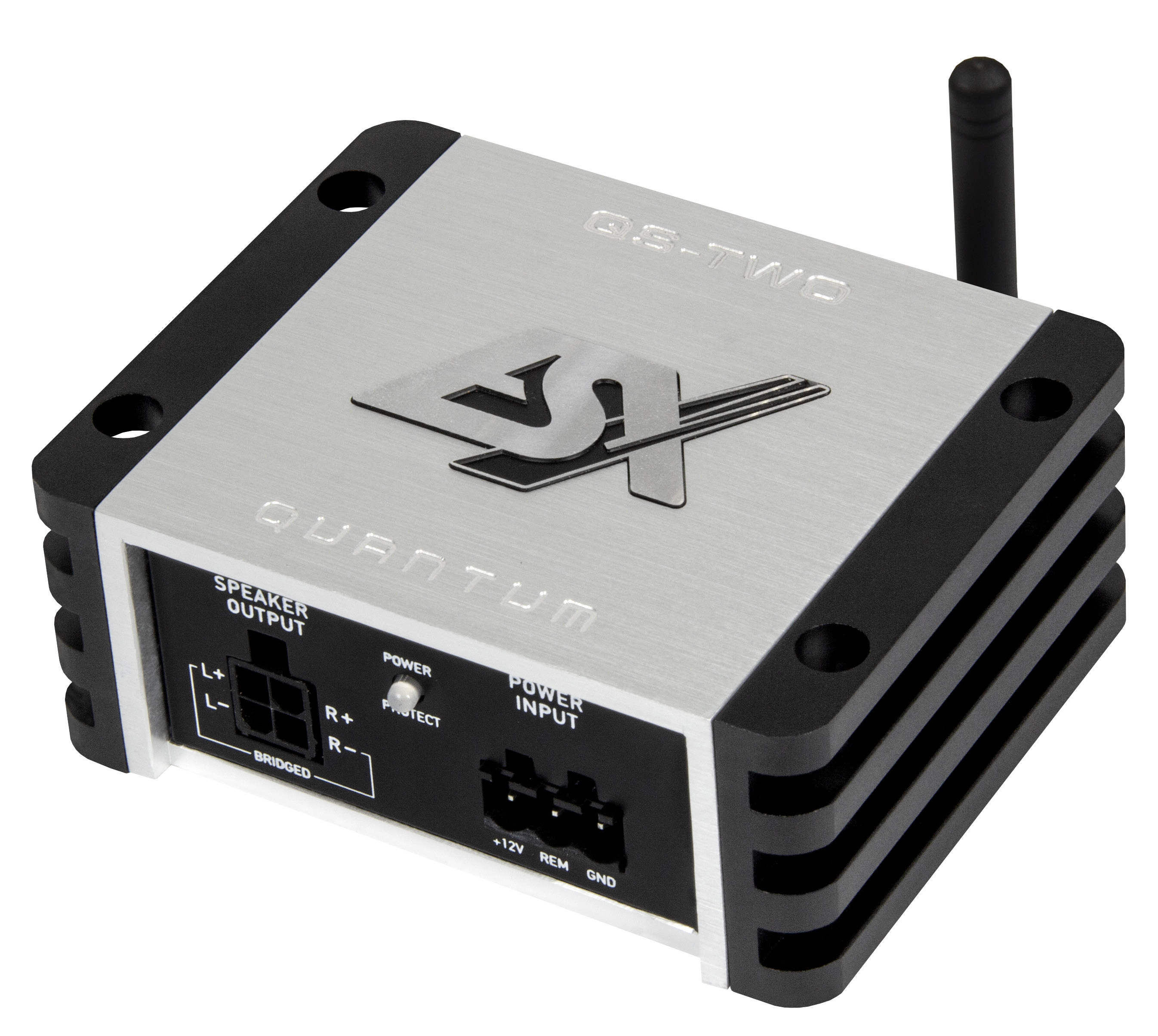

ESX QUANTUM QS-TWO-BT – ultrakompakter 2-Kanal Class-D Verstärker mit integriertem Bluetooth 5.0

Der ESX QS-TWO-BT verbindet einen leistungsstarken 2-Kanal-Digitalverstärker mit einem direkt integrierten Bluetooth-Empfänger. Musik kann dadurch kabellos vom Smartphone oder Tablet wiedergegeben werden, ohne dass zwingend ein separates Autoradio als Signalquelle benötigt wird. Das macht den Verstärker besonders interessant für Youngtimer, Oldtimer, Wohnmobile, Nutzfahrzeuge und kompakte Soundsysteme mit unsichtbarer Installation.

Trotz seiner extrem kleinen Abmessungen von nur 90 × 35 × 70 mm liefert der QS-TWO-BT bis zu 2 × 95 Watt RMS an 2 Ohm. Im gebrückten Betrieb stehen 190 Watt RMS an 4 Ohm zur Verfügung – ausreichend für einen kompakten Subwoofer oder einen leistungsfähigen Tieftöner. Lautsprechersysteme mit 4, 3 oder 2 Ohm können zuverlässig betrieben werden.

Der integrierte Bluetooth-5.0-Empfänger übernimmt bei aktiver Musikwiedergabe automatisch die Signalübertragung. Das an den Cinch- oder Hochpegeleingängen anliegende Signal wird währenddessen ausgeblendet. Über einen internen Jumper lässt sich der Bluetooth-Pegel in drei Stufen anpassen.

Für den klassischen Einbau besitzt der Verstärker Cinch- und High-Level-Eingänge. Das EPS Error Protection System unterstützt die Integration in moderne Werksradios mit Lautsprecherdiagnose. Ein zusätzlicher Stereo-Cinch-Ausgang ermöglicht die Weiterleitung des Audiosignals an einen Aktivsubwoofer oder einen weiteren Verstärker.

Highlights

• Ultrakompakter 2-Kanal Class-D Nano-Verstärker
• Integrierter Bluetooth-5.0-Stereoempfänger
• Kabellose Musikwiedergabe direkt vom Smartphone oder Tablet
• 2 × 52 Watt RMS an 4 Ohm
• 2 × 95 Watt RMS an 2 Ohm
• 1 × 190 Watt RMS gebrückt an 4 Ohm
• Für Lautsprecher und kompakte Subwoofer geeignet
• Bluetooth-Pegel in drei Stufen einstellbar
• Hochpass, Fullrange und Tiefpass wählbar
• Feste Filterfrequenz bei 80 Hz
• Cinch- und High-Level-Eingänge
• Stereo-Cinch-Ausgang für weitere Verstärker oder Aktivsubwoofer
• EPS-Schutzschaltung für moderne OEM-Radios
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Start-Stopp-tauglicher Betrieb
• Frequenzbereich bis 60.000 Hz
• Wirkungsgrad bis zu 90 Prozent
• Nur 90 × 35 × 70 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 2-Kanal Bluetooth-Verstärker
• Verstärkertechnologie: Digital Class D
• Verstärkerkanäle: 2
• Betriebsarten: 2-Kanal Stereo oder 1-Kanal Mono gebrückt
• Integrierter Bluetooth-Empfänger: ja
• Bluetooth-Version: 5.0
• Geeignet für: Frontlautsprecher, Hecklautsprecher, Breitbandsysteme, Tiefmitteltöner und kompakte Subwoofer
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 13,8 Volt

• Leistung an 4 Ohm: 2 × 52 Watt RMS
• Leistung an 2 Ohm: 2 × 95 Watt RMS
• Leistung gebrückt an 4 Ohm: 1 × 190 Watt RMS
• Maximale RMS-Gesamtleistung: 190 Watt
• Lautsprecherimpedanz: 2 bis 8 Ohm

Mögliche Systemkonfigurationen

• Zwei 4-Ohm-Lautsprecher: 2 × 52 Watt RMS
• Zwei 3-Ohm-Lautsprecher: Leistung zwischen 4- und 2-Ohm-Angabe
• Zwei 2-Ohm-Lautsprecher: 2 × 95 Watt RMS
• Ein 4-Ohm-Subwoofer im Brückenbetrieb: 1 × 190 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: Schwingspulen in Reihe auf 4 Ohm verschaltbar
• Doppelschwingspulen-Subwoofer mit 2 × 8 Ohm: Schwingspulen parallel auf 4 Ohm verschaltbar
• Impedanzen unter 4 Ohm sind im Brückenbetrieb nicht zulässig

Bluetooth-Funktionen

• Bluetooth-Ausführung: Stereoempfänger
• Bluetooth-Version: 5.0
• Frequenzband: 2.402 bis 2.480 MHz
• Maximale abgestrahlte Leistung: 30 dBm
• Externe Bluetooth-Antenne: vorhanden
• Bluetooth-Gain: per Jumper einstellbar
• Bluetooth-Pegelstufen: −3 dB, 0 dB oder +3 dB
• Automatische Quellenpriorität: Bluetooth-Wiedergabe blendet das analoge Eingangssignal aus
• Rückschaltung auf Cinch oder High-Level nach Beendigung der Bluetooth-Wiedergabe
• Bluetooth-Gerätename: ESX-QS-TWO

Aktivweiche und Filter

• Integrierte Frequenzweiche: vorhanden
• Betriebsarten: HP, Full oder LP
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Flankensteilheit: 12 dB pro Oktave
• Fullrange-Modus: vollständiger Frequenzbereich
• Hochpass-Modus: zur Entlastung kleiner und mittelgroßer Lautsprecher
• Tiefpass-Modus: für Tieftöner oder Subwoofer
• Filterfrequenz: fest eingestellt, nicht stufenlos regelbar
• Subsonic-Filter: nicht vorhanden
• Bass-Boost: nicht vorhanden
• Phasenregelung: nicht vorhanden

Niederpegeleingänge

• Cinch-Eingänge: Stereo links und rechts
• Anschluss: über beiliegenden Kabelstecker
• Eingangsempfindlichkeit: 220 mV bis 5,4 Volt
• Eingangspegel: stufenlos regelbar
• Geeignet für Autoradios, DSPs und andere Vorverstärkerausgänge

Hochpegeleingänge

• High-Level-Eingänge: Stereo links und rechts
• Anschluss: über beiliegenden Kabelstecker
• EPS Error Protection System: vorhanden
• Direktanschluss an Lautsprecherausgänge eines Werksradios möglich
• Unterstützt viele OEM-Radios mit Lautsprecherdiagnose
• Zusätzlicher High-Low-Adapter in vielen Fahrzeugen nicht erforderlich

Niederpegelausgänge

• Cinch-Ausgänge: Stereo links und rechts
• Anschluss: über Kabelstecker
• Signalweiterleitung an zusätzliche Verstärker möglich
• Geeignet zur Ansteuerung eines Aktivsubwoofers
• Ausgangssignal entspricht dem anliegenden beziehungsweise gewählten Audiosignal

Automatische Einschaltung

• Klassischer Remote-Eingang: vorhanden
• Automatische Einschaltfunktion: vorhanden
• VOX-Modus: Einschaltung über Erkennung eines Niederpegelsignals
• DC-Modus: Einschaltung über DC-Offset am Hochpegeleingang
• Auto-Turn-On abschaltbar: ja
• Schalterstellungen: VOX, DC oder Off
• Remote-Betrieb bei ausgeschalteter Automatik möglich

Audio-Kennwerte

• Frequenzbereich: 10 Hz bis 60.000 Hz
• Klirrfaktor bei 5 Watt: 0,016 Prozent
• Herstellerangabe der Produktseite: THD+N unter 0,005 Prozent bei 5 Watt
• Signal-Rauschabstand: 100 dB
• Dämpfungsfaktor: 140
• Wirkungsgrad: bis zu 90 Prozent
• Für hochauflösende Audiosignale geeignet

Stromversorgung

• Betriebsspannung: 7,1 bis 15,9 Volt DC
• Betrieb an 12-Volt-Fahrzeugbordnetzen
• Start-Stopp-tauglich durch breiten Spannungsbereich
• Stromanschlüsse: Plus, Masse und Remote
• Stromanschluss über 3-poligen Stecker
• Plus- und Massekabel mit identischem Querschnitt ausführen
• Masseleitung möglichst kurz halten

Sicherung

• Interne Sicherung: nicht vorhanden
• Erforderliche externe Gerätesicherung: 20 Ampere
• Externe Sicherung im Lieferumfang enthalten
• Sicherung im Pluskabel maximal 30 cm vom Verstärker entfernt montieren
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Sicherungswert der batterienahen Absicherung: 20 Ampere

Bedienung und Anzeigen

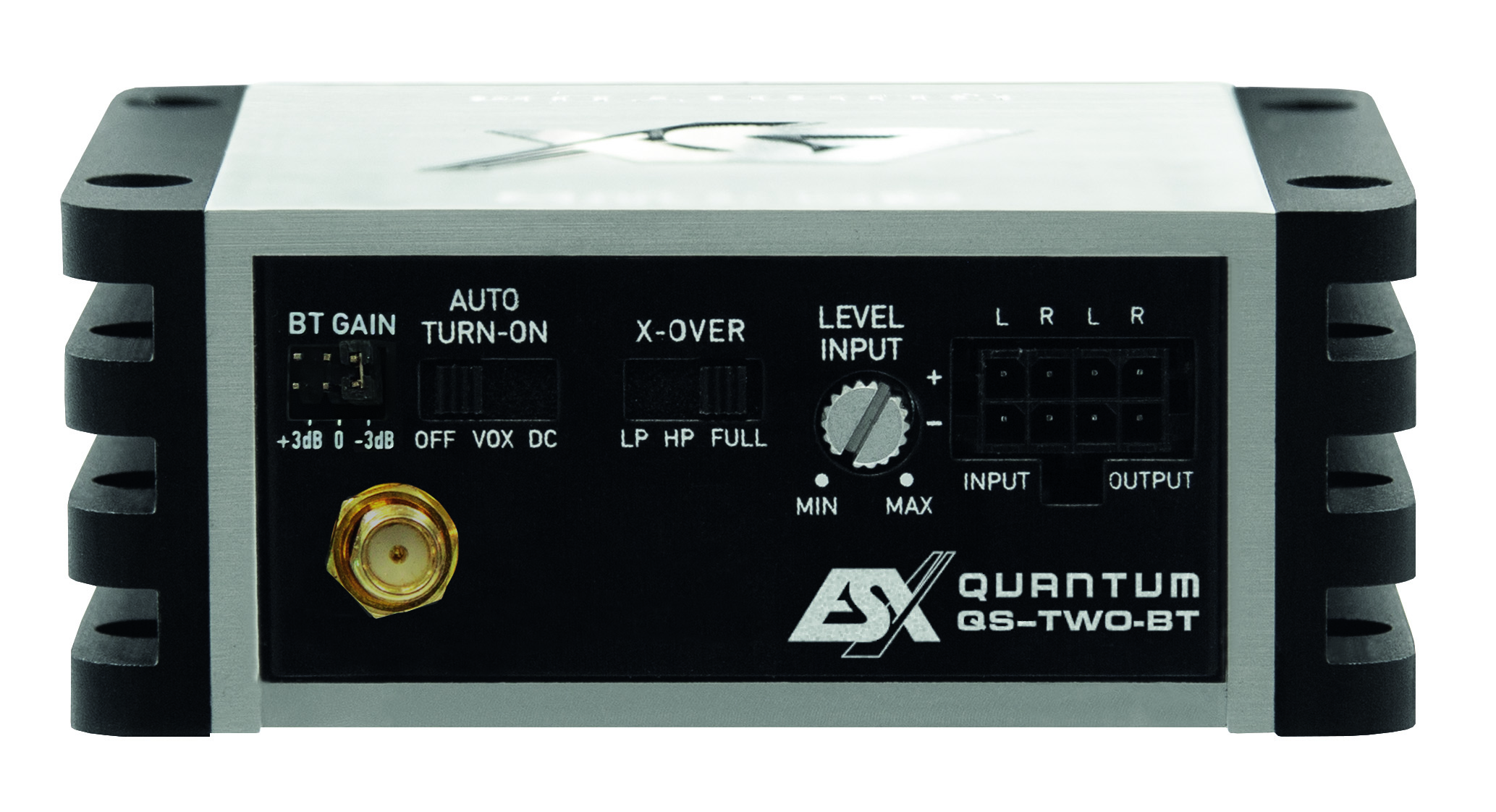

• Regler für Eingangsempfindlichkeit
• Schalter für HP-, Full- oder LP-Betrieb
• Schalter für automatische Einschaltung
• Jumper für Bluetooth-Eingangspegel
• Status-LED für Betriebs- und Schutzanzeige
• Blau: Verstärker betriebsbereit
• Rot: Schutzschaltung aktiv oder Verstärker überhitzt

Schutz und Konstruktion

• EPS-Schutzsystem für Hochpegeleingänge
• Schutzschaltung gegen Übertemperatur und Betriebsfehler
• Schwerer Guss-Kühlkörper
• Hohe Kühlleistung trotz sehr kleiner Abmessungen
• Effiziente Class-D-Schaltung mit geringer Wärmeentwicklung
• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: 5 bis 50 °C
• Einbau in einem trockenen, gut belüfteten Fahrzeugbereich empfohlen

Abmessungen

• Breite: 90 mm
• Höhe: 35 mm
• Länge beziehungsweise Tiefe: 70 mm
• Bauform: Nano-Verstärker
• Geeignet für die Montage hinter dem Autoradio, im Armaturenbrett, unter Verkleidungen oder in kleinen Staufächern

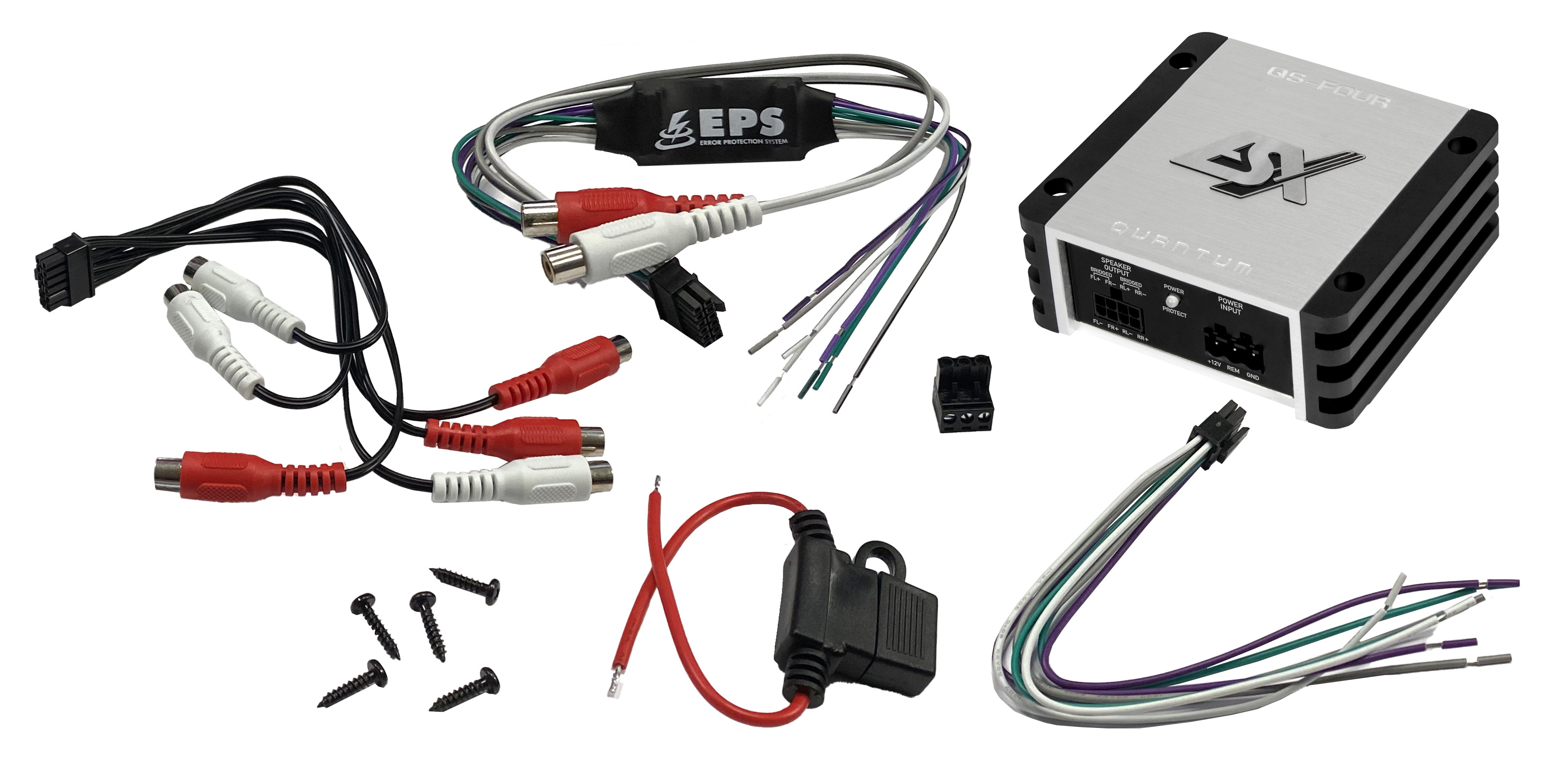

Lieferumfang

• 1 × ESX QS-TWO-BT Verstärker
• 1 × 3-poliger Stromanschlussstecker
• 1 × 8-poliger High-Level-Kabelstecker mit EPS
• 1 × 8-poliger Cinch-Eingangs- und Ausgangskabelstecker
• 1 × 4-poliger Lautsprecherausgangsstecker
• 1 × Bluetooth-Antenne
• 1 × externe 20-A-Sicherung
• 4 × Montageschrauben
• 1 × Bedienungsanleitung
