ESX QS TWO-BT-ISO

ESX QUANTUM QS-TWO-BT-ISO – 2-Kanal Plug-&-Play Verstärker mit Bluetooth 5.0 und ISO-Kabelsatz

Der ESX QS-TWO-BT-ISO ist ein ultrakompakter 2-Kanal-Class-D-Verstärker für Fahrzeuge mit klassischem ISO-Radioanschluss. Dank des vorkonfektionierten Plug-&-Play-Kabelsatzes wird die Endstufe direkt hinter dem Autoradio in die vorhandene Fahrzeugverkabelung integriert. Bei kompatiblen ISO-Anschlüssen ist weder das Durchtrennen der Originalkabel noch das aufwendige Verlegen zusätzlicher Signalleitungen erforderlich.

Mit bis zu 2 × 95 Watt RMS an 2 Ohm bietet der handtellergroße Verstärker ausreichend Leistungsreserven, um Serienlautsprecher oder hochwertige Nachrüstsysteme deutlich dynamischer und kontrollierter anzutreiben. An 4 Ohm stehen 2 × 52 Watt RMS zur Verfügung. Im gebrückten Betrieb liefert der QS-TWO-BT-ISO bis zu 190 Watt RMS an 4 Ohm und kann damit auch einen kompakten Subwoofer oder Tieftöner versorgen.

Ein besonderes Highlight ist der integrierte Bluetooth-5.0-Empfänger. Musik lässt sich direkt vom Smartphone oder Tablet auf den Verstärker streamen – ideal für Youngtimer, Oldtimer, Wohnmobile oder Fahrzeuge, deren originales Radio erhalten bleiben soll. Der Bluetooth-Pegel kann über einen Jumper in drei Stufen angepasst werden, damit die Lautstärke optimal zur vorhandenen Signalquelle passt.

Über die schaltbare Aktivweiche kann der Verstärker im Hochpass-, Fullrange- oder Tiefpassbetrieb eingesetzt werden. Der zusätzliche Stereo-Cinch-Ausgang ermöglicht die Erweiterung des Systems um einen Aktivsubwoofer oder eine weitere Endstufe. High-Level-Eingänge mit EPS-Unterstützung, automatische Einschaltung und Start-Stopp-Kompatibilität erleichtern die Integration in moderne und klassische Fahrzeugkonzepte.

Highlights

• 2-Kanal Plug-&-Play Class-D-Verstärker
• Vorkonfektionierter ISO-Kabelsatz mit 60 cm Länge
• Einbau direkt hinter einem kompatiblen ISO-Autoradio
• Keine Veränderung der Originalverkabelung erforderlich
• Integrierter Bluetooth-5.0-Empfänger
• Direkte Musikwiedergabe vom Smartphone oder Tablet
• Bluetooth-Pegel über Jumper anpassbar
• 2 × 52 Watt RMS an 4 Ohm
• 2 × 95 Watt RMS an 2 Ohm
• 1 × 190 Watt RMS gebrückt an 4 Ohm
• Hochpass, Fullrange und Tiefpass wählbar
• Hoch- und Tiefpass fest bei 80 Hz
• Cinch- und High-Level-Eingänge
• High-Level-Eingänge mit EPS-Unterstützung
• Stereo-Cinch-Ausgang für Aktivsubwoofer oder Zusatzverstärker
• Automatische Einschaltfunktion
• Start-Stopp-kompatibel
• Hoher Wirkungsgrad von bis zu 90 Prozent
• Besonders kompakte Abmessungen

Technische Daten

Verstärker und Systemaufbau

• Gerätetyp: Plug-&-Play Nano-Verstärker
• Verstärkertechnologie: Class D
• Verstärkerkanäle: 2
• Betriebsarten: 2-Kanal Stereo oder 1-Kanal Mono gebrückt
• Integrierter Bluetooth-Empfänger: ja
• Bluetooth-Version: 5.0
• Plug-&-Play-Anschluss: über ISO-Kabelsatz
• Geeignet für Serienlautsprecher und Nachrüstlautsprecher
• Einsatz als Frontsystem-Verstärker: möglich
• Einsatz als Rear-Verstärker: möglich
• Gebrückter Betrieb eines kompakten Subwoofers: möglich

Ausgangsleistung

• RMS-Leistung an 4 Ohm: 2 × 52 Watt
• RMS-Leistung an 2 Ohm: 2 × 95 Watt
• RMS-Leistung gebrückt an 4 Ohm: 1 × 190 Watt
• Maximale RMS-Gesamtleistung: 190 Watt
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Mögliche Lautsprecherkonfigurationen

• Zwei 4-Ohm-Lautsprecher: 2 × 52 Watt RMS
• Zwei 3-Ohm-Lautsprecher: Leistung zwischen den 4- und 2-Ohm-Werten
• Zwei 2-Ohm-Lautsprecher: 2 × 95 Watt RMS
• Ein 4-Ohm-Lautsprecher gebrückt: bis zu 190 Watt RMS
• Ein 4-Ohm-Subwoofer gebrückt: bis zu 190 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: Reihenschaltung auf 4 Ohm möglich
• Anschlussimpedanz unter 4 Ohm im Brückenbetrieb nicht zulässig

Bluetooth-Funktionen

• Bluetooth-Empfänger: integriert
• Bluetooth-Version: 5.0
• Audiostreaming: direkt vom Smartphone oder Tablet
• Externe Bluetooth-Antenne: vorhanden
• Bluetooth-Gain: über Jumper einstellbar
• Bluetooth-Pegelstufe: −3 dB
• Bluetooth-Pegelstufe: 0 dB
• Bluetooth-Pegelstufe: +3 dB
• Automatische Priorisierung des Bluetooth-Signals bei aktiver Wiedergabe
• Automatische Rückkehr zum analogen Eingangssignal nach Ende der Bluetooth-Wiedergabe

Aktivweiche und Filter

• Integrierte Aktivweiche: vorhanden
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: 80 Hz
• Tiefpassfilter: 80 Hz
• Filterfrequenzen: fest eingestellt
• Fullrange-Betrieb: möglich
• Hochpassbetrieb: zur Entlastung kleiner Lautsprecher
• Tiefpassbetrieb: für Tieftöner oder gebrückten Subwoofer
• Subsonic-Filter: nicht vorhanden
• Bass-Boost: nicht vorhanden
• Stufenlose Phasenregelung: nicht vorhanden

Niederpegeleingänge

• Cinch-Eingänge: Stereo
• Anschluss: über Kabelstecker
• Geeignet für Nachrüstradios und externe Signalquellen
• Eingangsempfindlichkeit: einstellbar
• Gain-Regler: vorhanden

High-Level-Eingänge

• High-Level-Eingänge: Stereo
• Direkter Anschluss an Lautsprecherausgänge möglich
• EPS Error Protection System: vorhanden
• Geeignet für viele Werks- und Nachrüstradios
• Zusätzlicher High-Low-Adapter häufig nicht erforderlich
• Automatische Einschaltung über das Eingangssignal möglich

Ausgänge

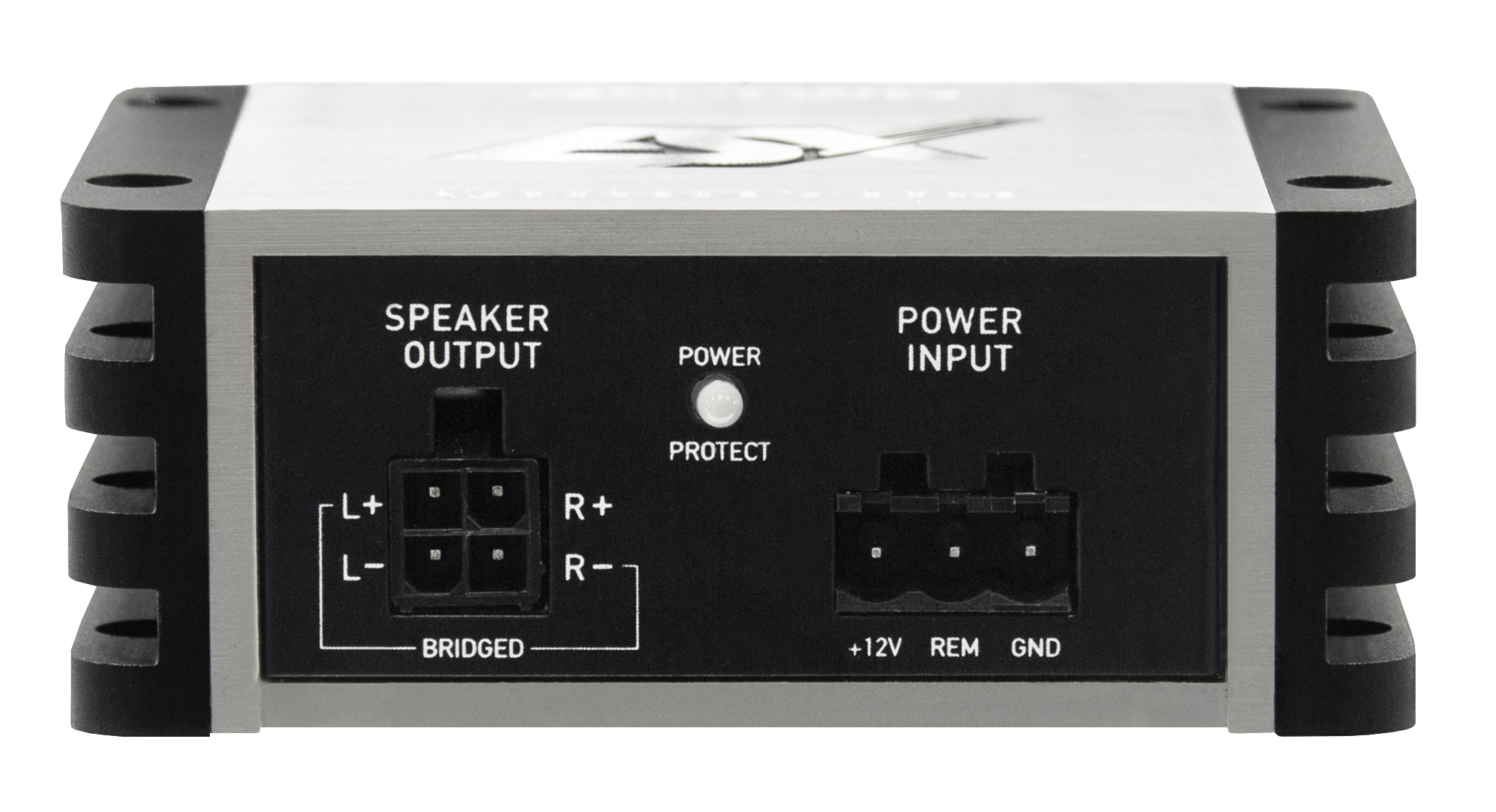

• Lautsprecherausgänge: 2
• Gebrückter Lautsprecherausgang: möglich
• Stereo-Cinch-Ausgang: vorhanden
• Cinch-Ausgang für Aktivsubwoofer nutzbar
• Cinch-Ausgang für zusätzliche Endstufe nutzbar

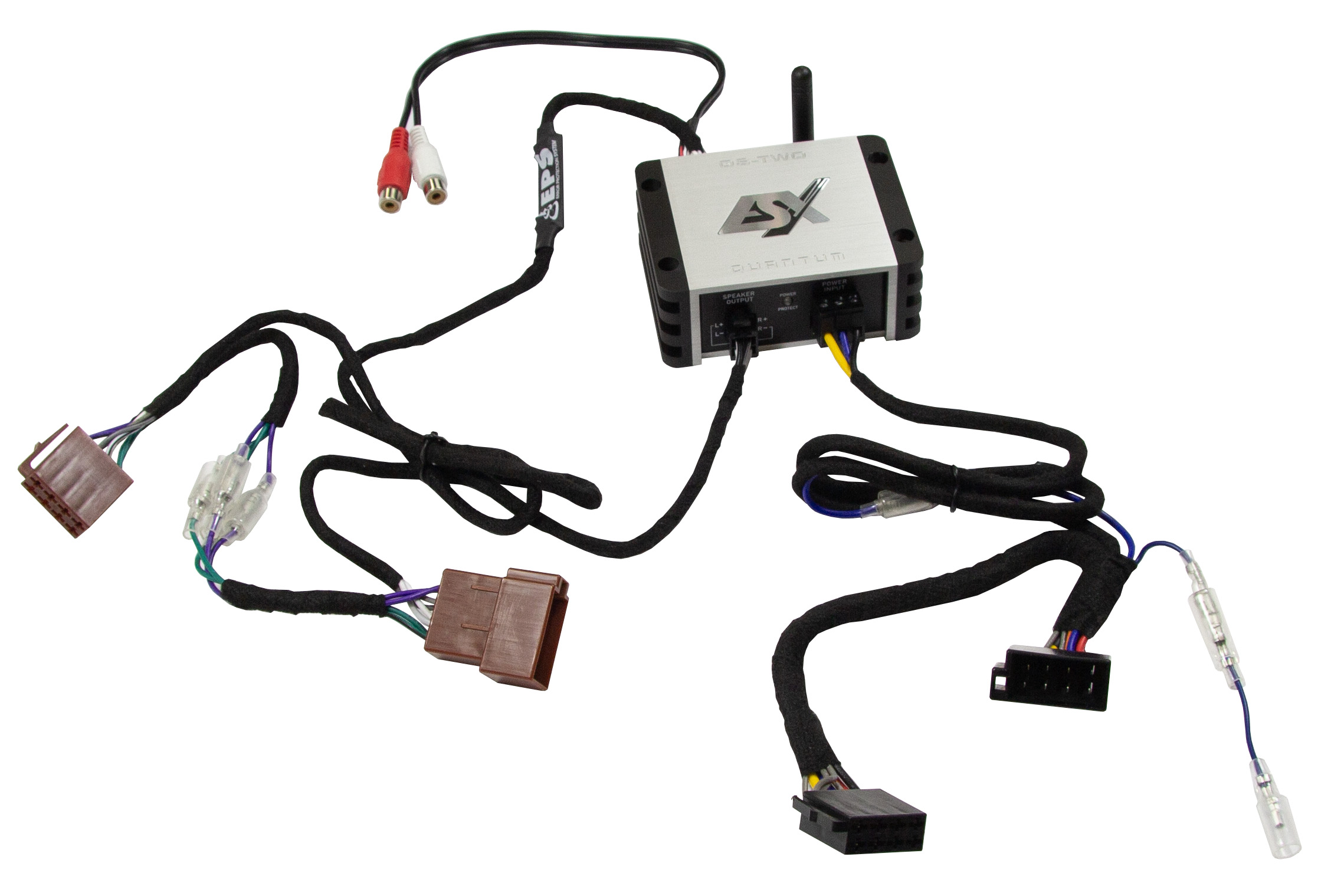

ISO Plug-&-Play-Kabelsatz

• Kabelsatz: vorkonfektionierter ISO-Adapter
• Kabellänge: 60 cm
• Montageposition: zwischen Autoradio und Fahrzeugkabelbaum
• Radioseitiger Anschluss: ISO
• Fahrzeugseitiger Anschluss: ISO
• Originalkabel müssen nicht durchtrennt werden
• Rückrüstung auf Serienzustand problemlos möglich
• Einbau hinter dem Autoradio möglich
• Bei Fahrzeugen ohne ISO-Anschluss ist ein zusätzlicher fahrzeugspezifischer Adapter erforderlich
• Stromversorgung erfolgt bei kompatibler Installation über den ISO-Kabelsatz

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• Einschaltung über DC-Offset möglich
• Einschaltung über Audiosignalerkennung möglich
• Klassischer Remote-Betrieb möglich
• Auto-Turn-On deaktivierbar
• Start-Stopp-kompatibel

Audio-Kennwerte

• Frequenzbereich: 10 Hz bis 60.000 Hz
• Klirrfaktor THD+N bei 5 Watt: unter 0,005 Prozent
• Wirkungsgrad: bis zu 90 Prozent
• Geeignet für hochauflösende Audiosignale
• Hohe Leistungsdichte bei geringer Wärmeentwicklung

Stromversorgung

• Betrieb an 12-Volt-Fahrzeugbordnetzen
• Stromversorgung über den ISO-Kabelsatz bei kompatibler Fahrzeug- und Radioverkabelung
• Kein separater Batterieanschluss bei geeigneter ISO-Installation erforderlich
• Vorhandene Radio- und Fahrzeugabsicherung muss technisch geeignet und ausreichend dimensioniert sein
• Plus-, Masse- und Schaltsignale werden über den ISO-Kabelsatz geführt

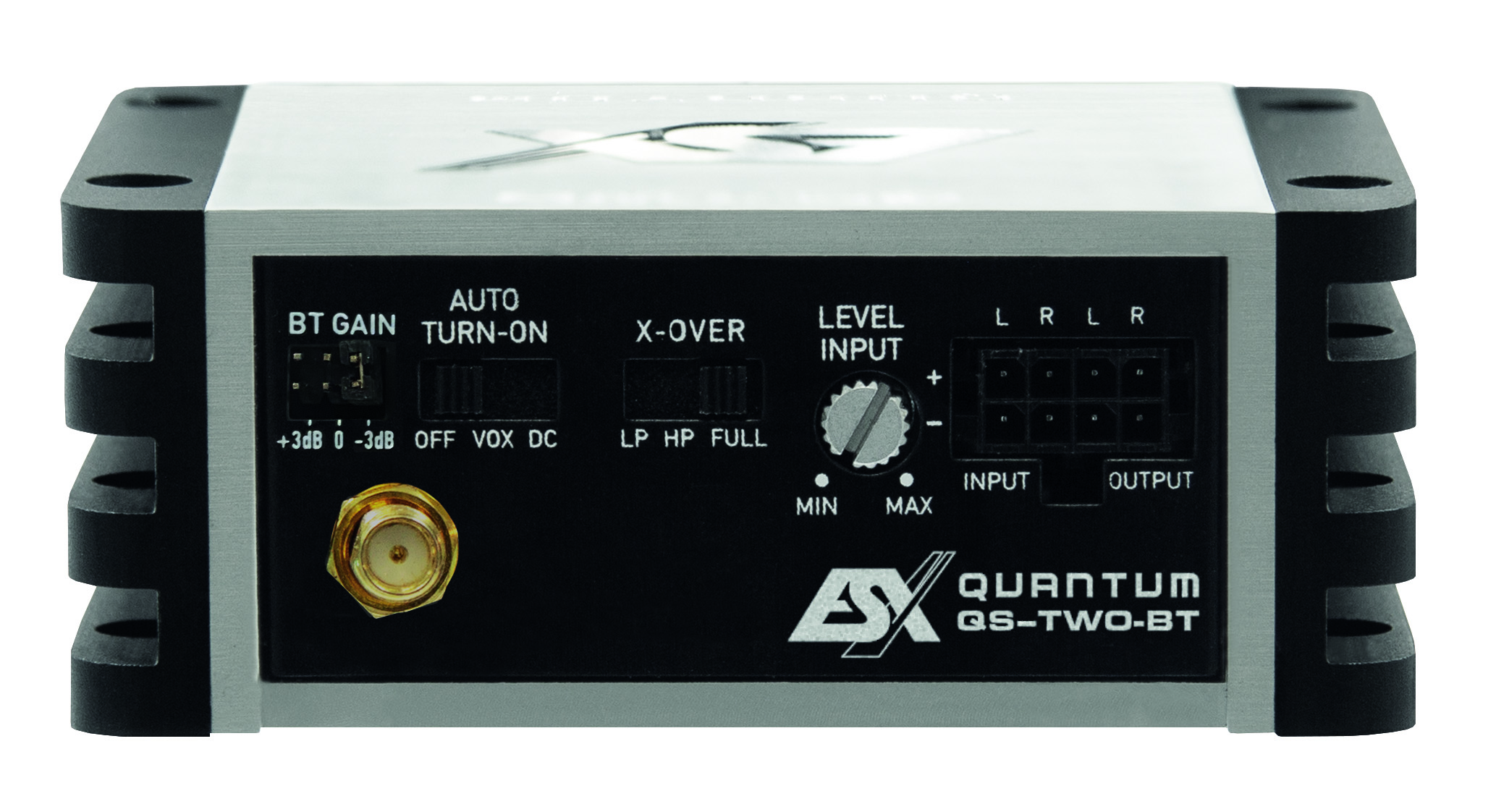

Bedienung

• Gain-Regler zur Anpassung des Eingangspegels
• Schalter für Hochpass-, Fullrange- oder Tiefpassbetrieb
• Schalter für automatische Einschaltung
• Jumper für Bluetooth-Pegelanpassung
• Betriebsanzeige: vorhanden
• Schutzanzeige: vorhanden

Schutz und Konstruktion

• EPS-Unterstützung an den High-Level-Eingängen
• Schutzschaltung gegen Übertemperatur
• Schutzschaltung gegen Kurzschluss
• Schutzschaltung gegen Überlast
• Stabiler Guss-Kühlkörper
• Hohe Wärmeableitung trotz kleiner Gehäuseabmessungen
• Installation an einem trockenen und ausreichend belüfteten Ort empfohlen

Abmessungen

• Breite: 90 mm
• Höhe: 35 mm
• Tiefe: 70 mm
• ISO-Kabelsatz: 600 mm lang
• Bauform: ultrakompakter Nano-Verstärker
• Einbau hinter vielen Autoradios oder Armaturenbrettverkleidungen möglich

Lieferumfang

• 1 × ESX QS-TWO-BT Verstärker
• 1 × ISO Plug-&-Play-Kabelsatz, 60 cm
• 1 × Bluetooth-Antenne
• Anschlusskabel und Adapter
• Montagematerial
• Bedienungsanleitung
