ESX SIGNUM SX-FIVE – ultrakompakter 5-Kanal Class-D Verstärker für komplette Car-HiFi-Systeme

Der ESX SX-FIVE ist eine kompakte All-in-One-Endstufe für komplette Soundsysteme mit Frontlautsprechern, Hecklautsprechern und Subwoofer. Fünf Verstärkerkanäle ermöglichen den Aufbau einer vollständigen Car-HiFi-Anlage mit nur einem Gerät – ideal, wenn wenig Einbauplatz vorhanden ist und trotzdem eine deutliche Steigerung bei Dynamik, Kontrolle und Bassleistung erreicht werden soll.

Die vier Fullrange-Kanäle liefern bis zu 4 × 80 Watt RMS an 2 Ohm und eignen sich für Front- und Rear-Systeme. Der separate Subwooferkanal stellt bis zu 280 Watt RMS an 2 Ohm bereit. Damit können sowohl Serienlautsprecher-Upgrades als auch leistungsfähige Nachrüstlautsprecher und ein kompakter Subwoofer zuverlässig angetrieben werden.

Durch die hocheffiziente Class-D-Technologie erreicht der SX-FIVE einen Wirkungsgrad von bis zu 85 Prozent. Das reduziert die Wärmeentwicklung und ermöglicht das besonders kompakte Gehäuse mit nur 83 mm Breite und 38 mm Höhe. Die Endstufe lässt sich dadurch unauffällig unter einem Sitz, hinter einer Seitenverkleidung oder in einem kleinen Kofferraumausbau installieren.

Die integrierten Aktivweichen bieten umfangreiche Einstellmöglichkeiten. Die Frontkanäle besitzen einen regelbaren Hochpass, während die Rearkanäle wahlweise mit Hochpass, Tiefpass oder im Fullrange-Modus betrieben werden können. Für den Subwooferkanal stehen ein regelbarer Tiefpass und ein Subsonic-Filter zur Verfügung. Eine kompakte Basspegel-Fernbedienung gehört bereits zum Lieferumfang.

Highlights

• Kompakter 5-Kanal Class-D Digitalverstärker
• Komplettes Front-, Rear- und Subwoofer-System mit nur einer Endstufe
• Bis zu 4 × 80 Watt RMS für die Lautsprecherkanäle
• Separater Subwooferkanal mit bis zu 280 Watt RMS
• Unabhängige Filtersektionen für Front, Rear und Subwoofer
• Front-Hochpass von 50 bis 5.000 Hz
• Rear-Hoch- oder Tiefpass von 50 bis 5.000 Hz
• Subwoofer-Tiefpass von 50 bis 250 Hz
• Regelbarer Subsonic-Filter von 10 bis 50 Hz
• Cinch- und Hochpegeleingänge
• EPS-Schutzschaltung für moderne Werksradios
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Start-Stopp-fähig bis kurzzeitig 7 Volt
• Basspegel-Fernbedienung im Lieferumfang
• Wirkungsgrad bis zu 85 Prozent
• Aluminium-Druckguss-Kühlkörper
• Besonders kompakte Abmessungen

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 5-Kanal Leistungsverstärker
• Verstärkertechnologie: Digital Class D
• Verstärkerkanäle: 5
• Fullrange-Kanäle: 4
• Subwooferkanäle: 1
• Einsatzbereich: vollständige Car-HiFi-Systeme mit Front, Rear und Subwoofer
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Zulässige Lautsprecherimpedanz: 2 bis 8 Ohm
• Mindestimpedanz der Fullrange-Kanäle: 2 Ohm
• Mindestimpedanz des Subwooferkanals: 2 Ohm

Ausgangsleistung bei 14,4 Volt

• Leistung an 4 Ohm: 4 × 50 Watt RMS plus 1 × 150 Watt RMS
• Leistung an 3 Ohm: 4 × 65 Watt RMS
• Leistung an 2 Ohm: 4 × 80 Watt RMS plus 1 × 280 Watt RMS
• Maximale Gesamtleistung an 2 Ohm: 600 Watt RMS
• Messbedingung: maximal 1 Prozent THD+N

Mögliche Systemkonfigurationen

• 2 × Frontlautsprecher plus 2 × Hecklautsprecher plus 1 × Subwoofer
• Vollaktiver Frontbetrieb mit separaten Hoch- und Tiefmitteltönern plus Subwoofer
• Frontsystem plus zwei zusätzliche Tieftöner plus Subwoofer
• Vier Koaxial- oder Komponentenlautsprecher plus Subwoofer
• Subwoofer mit 2 bis 8 Ohm Anschlussimpedanz
• Doppelschwingspulen-Subwoofer mit 2 × 4 Ohm parallel auf 2 Ohm verschaltbar
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm in Reihe auf 4 Ohm verschaltbar

Filtersektion Front

• Filterart: Hochpass
• Hochpass-Regelbereich: 50 bis 5.000 Hz
• Filter stufenlos einstellbar: ja
• Fullrange-Betrieb: durch niedrigste Filterstellung beziehungsweise Schaltung je nach Setup
• Geeignet für Hochton-, Mittelton- und Tiefmitteltöner-Anwendungen
• Separate Gain-Regelung für Frontkanäle

Filtersektion Rear

• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpass-Regelbereich: 50 bis 5.000 Hz
• Tiefpass-Regelbereich: 50 bis 5.000 Hz
• Filter stufenlos einstellbar: ja
• Geeignet für Hecklautsprecher, Hochtöner, Tiefmitteltöner oder Tieftöner
• Separate Gain-Regelung für Rearkanäle

Filtersektion Subwoofer

• Tiefpassfilter: vorhanden
• Tiefpass-Regelbereich: 50 bis 250 Hz
• Subsonic-Filter: vorhanden
• Subsonic-Regelbereich: 10 bis 50 Hz
• Tiefpass stufenlos regelbar: ja
• Subsonic stufenlos regelbar: ja
• Separate Gain-Regelung für den Subwooferkanal
• Anschluss für Basspegel-Fernbedienung: vorhanden
• Bass-Boost: nicht ausgewiesen
• Phasenregelung: nicht ausgewiesen

Niederpegeleingänge

• Cinch-Eingänge: 5 beziehungsweise 6 Signalanschlüsse über Kabelbaum
• Eingangssignale: Front links/rechts, Rear links/rechts und Sub links/rechts
• Anschluss: über beiliegenden Cinch-Kabelbaum
• Eingangsempfindlichkeit: 200 mV bis 9 Volt
• Geeignet für Nachrüstradios, DSPs und Vorverstärkerausgänge

Hochpegeleingänge

• High-Level-Eingänge: über beiliegenden Kabelbaum
• EPS Error Protection System: vorhanden
• Direktanschluss an Lautsprecherausgänge eines Werksradios möglich
• Geeignet für viele OEM-Systeme mit Lautsprecherdiagnose
• Zusätzlicher High-Low-Konverter in vielen Fahrzeugen nicht erforderlich

Automatische Einschaltung

• Klassischer Remote-Eingang: vorhanden
• Auto-Turn-On über DC-Offset: möglich
• Auto-Turn-On über Audiosignalerkennung: möglich
• Schalterstellungen: Off, VOX und DC
• DC-Modus für Hochpegeleingänge
• VOX-Modus für Audiosignalerkennung
• Automatische Abschaltung nach Wegfall des Eingangssignals

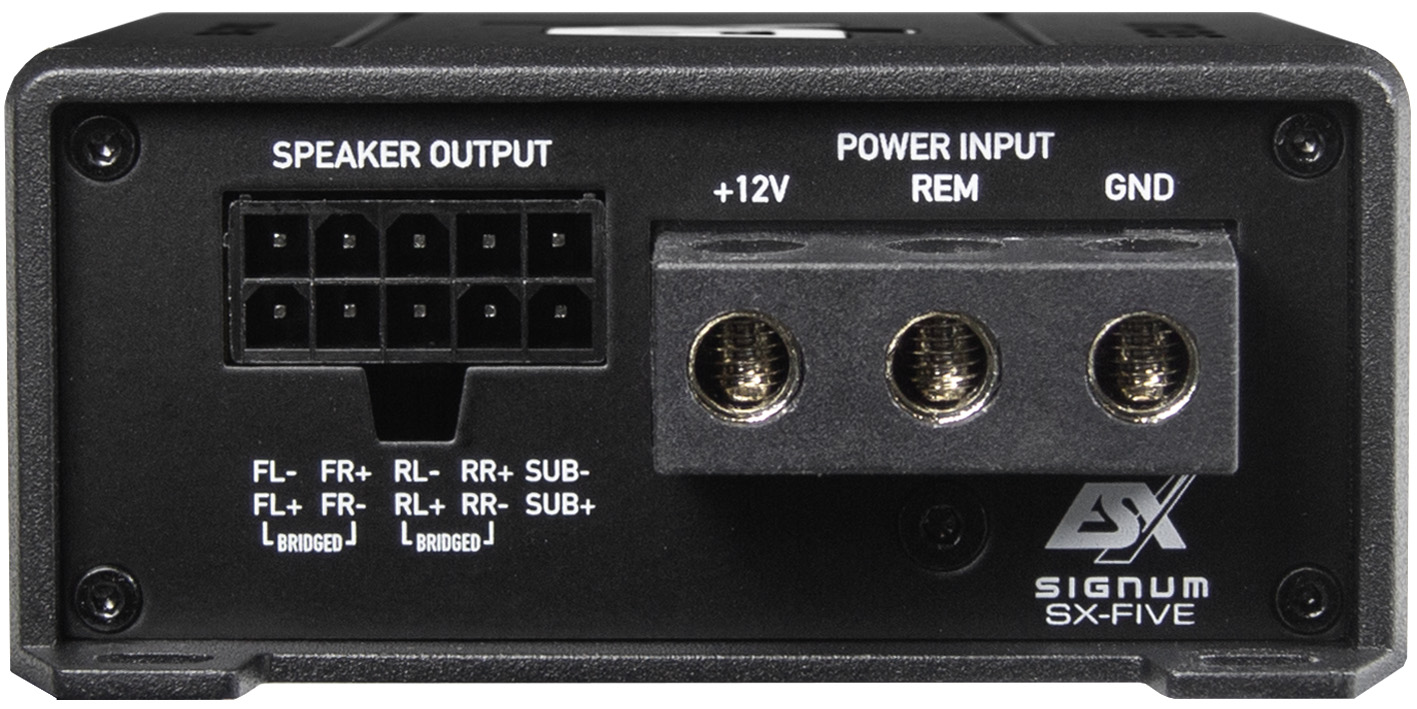

Ausgänge und Anschlüsse

• Lautsprecherausgänge Front: 2
• Lautsprecherausgänge Rear: 2
• Lautsprecherausgang Subwoofer: 1
• Gesamtzahl verstärkter Ausgänge: 5
• Stromanschlüsse: +12 Volt, Masse und Remote
• Anschluss für Basspegel-Fernbedienung: vorhanden
• Cinch-Vorverstärkerausgänge: nicht vorhanden
• Remote-Ausgang für weitere Endstufen: nicht vorhanden

Audio-Kennwerte

• Signal-Rauschabstand: über 100 dB
• Klirrfaktor: unter 0,02 Prozent
• Klirrfaktor bei 5 Watt Ausgangsleistung: 0,009 Prozent
• Wirkungsgrad: bis zu 85 Prozent
• Verstärkertechnologie für Fullrange- und Subwooferbetrieb geeignet
• Geringe Wärmeentwicklung durch Class-D-Schaltung

Stromversorgung

• Betriebsspannung: 10,5 bis 16,5 Volt DC
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Start-Stopp-fähig: ja
• Bordnetz: 12 Volt
• Negative Fahrzeugmasse erforderlich

Sicherungen

• Interne Gerätesicherung: nicht vorhanden
• Erforderliche externe Gerätesicherung: 1 × 50 Ampere
• Externer Sicherungshalter nahe der Endstufe erforderlich
• Maximaler Abstand zwischen Gerätesicherung und Verstärker: 30 cm
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Maximaler Abstand zwischen Batterie und Kabelsicherung: 30 cm

Empfohlene Stromverkabelung

• Bis 3 Meter Kabellänge: mindestens 10 mm²
• Ab 3 Meter Kabellänge: mindestens 16 mm²
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Massekabel möglichst kurz halten
• Massepunkt blank, rostfrei und elektrisch leitfähig vorbereiten
• Strom- und Signalkabel möglichst getrennt voneinander verlegen

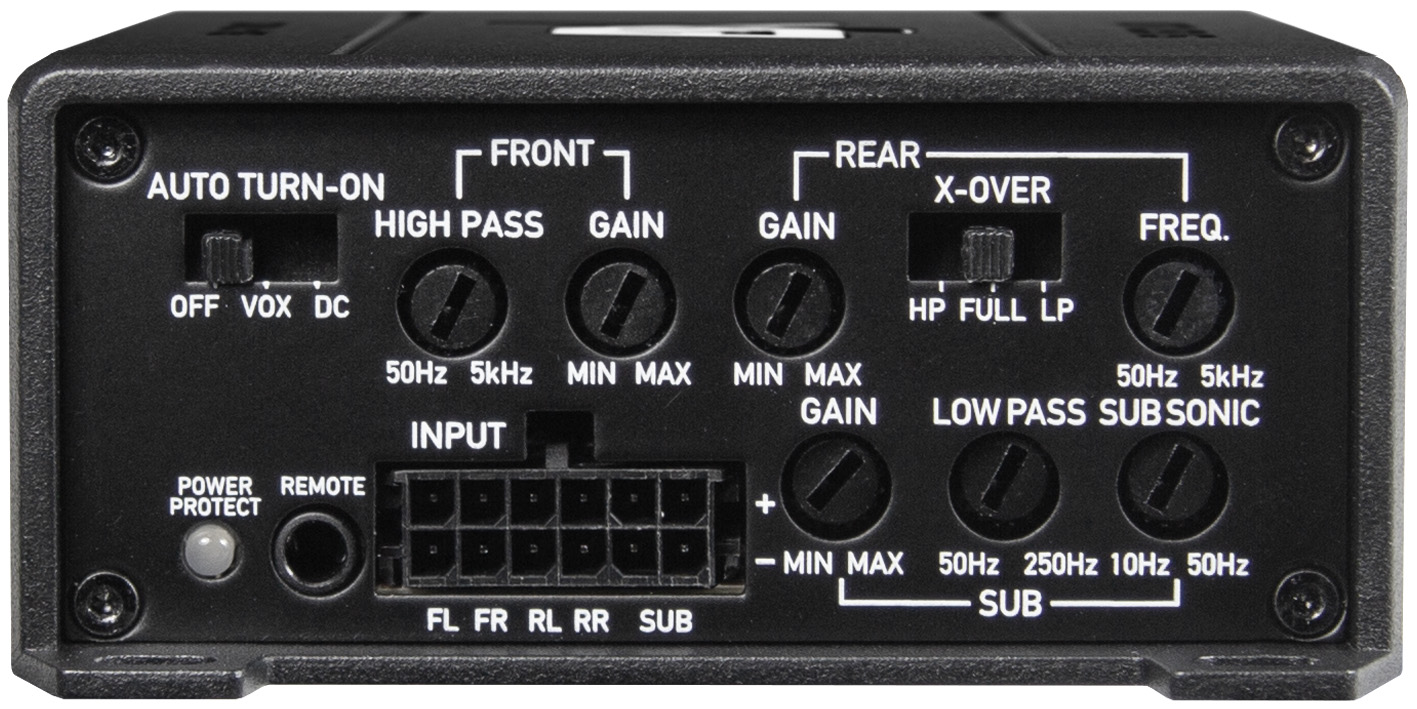

Bedienung

• Gain-Regler für Frontkanäle
• Gain-Regler für Rearkanäle
• Gain-Regler für Subwooferkanal
• Hochpass-Regler für Frontkanäle
• Filterfrequenz-Regler für Rearkanäle
• Rear-Filterschalter: HP, Full oder LP
• Tiefpass-Regler für Subwooferkanal
• Subsonic-Regler für Subwooferkanal
• Auto-Turn-On-Schalter: Off, VOX oder DC
• Power-LED zur Betriebsanzeige
• Protect-LED zur Anzeige einer Schutzabschaltung

Schutz und Konstruktion

• EPS-Schutzsystem für Hochpegeleingänge
• Schutz gegen Kurzschluss
• Schutz gegen Überlast
• Schutz gegen Übertemperatur
• Schutz bei zu niedriger Lautsprecherimpedanz
• Aluminium-Druckguss-Kühlkörper
• Hohe Leistungsdichte bei geringer Gehäusegröße
• Ausreichende Luftzirkulation am Montageort erforderlich
• Montage im trockenen Fahrzeuginnenraum empfohlen

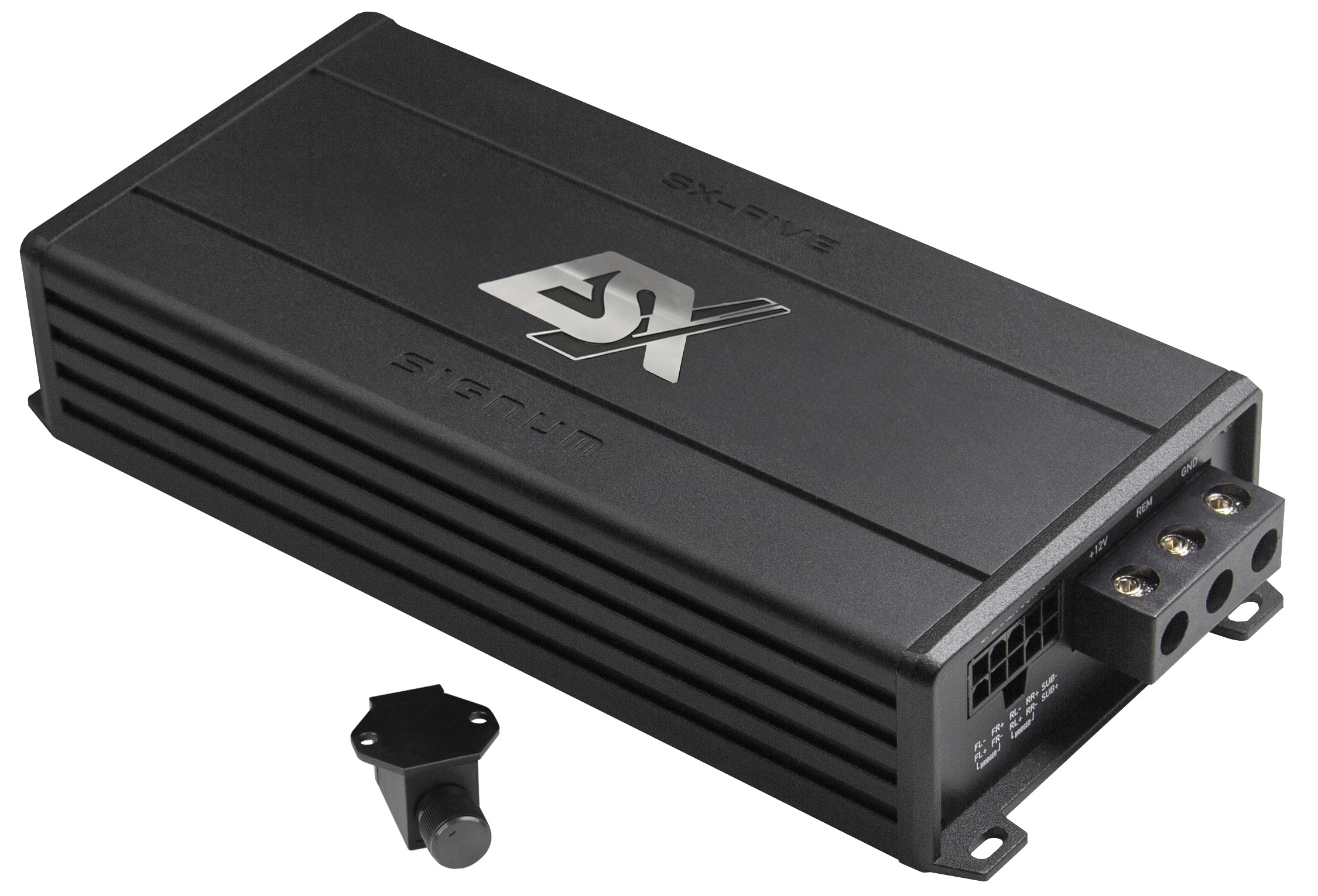

Abmessungen

• Breite: 83 mm
• Höhe: 38 mm
• Länge: 173 mm
• Bauform: ultrakompakter 5-Kanal Mini-Verstärker
• Geeignet für den Einbau unter Sitzen, hinter Verkleidungen oder in Seitenteilen

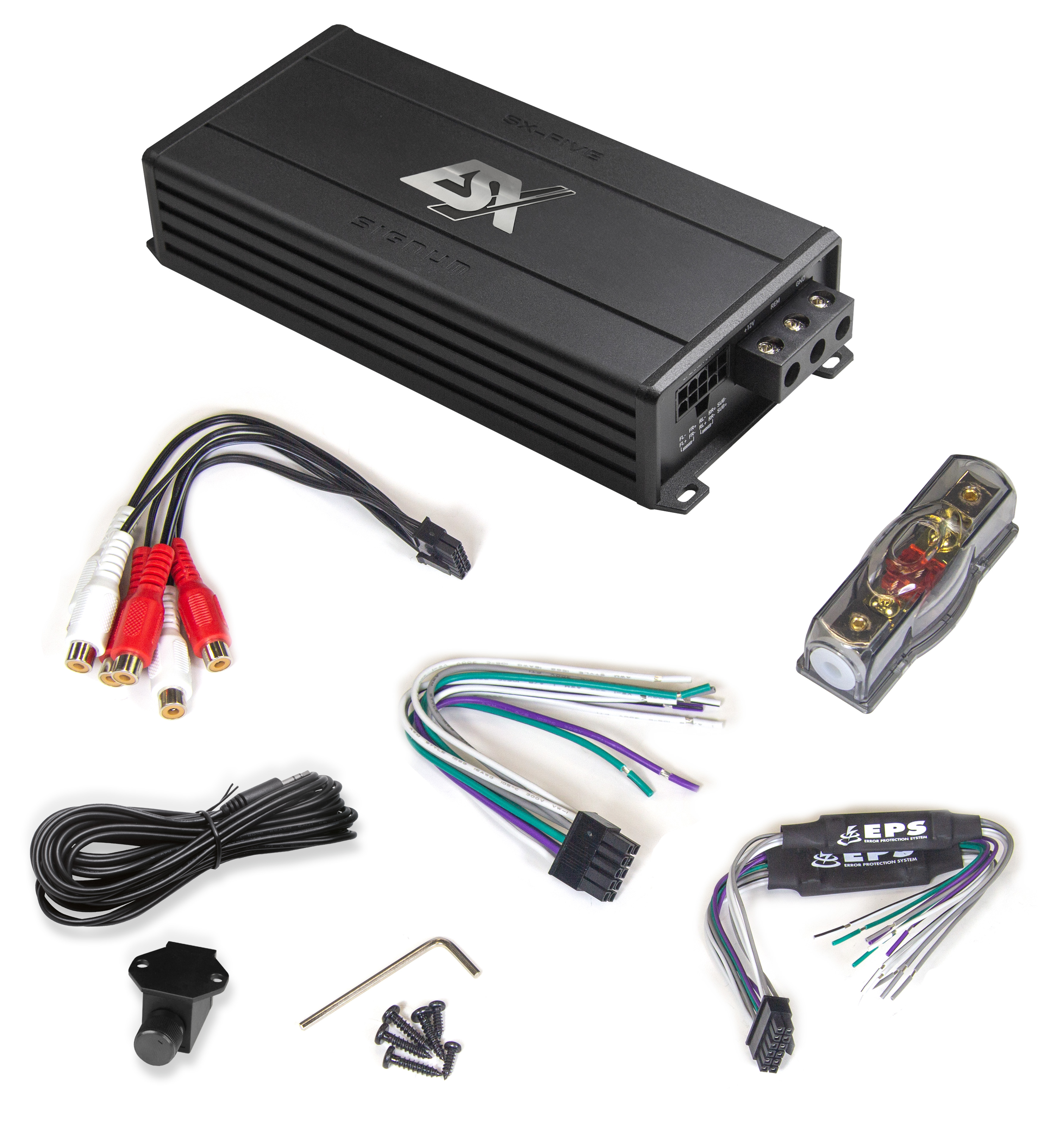

Lieferumfang

• 1 × ESX SX-FIVE Verstärker
• 1 × REM-ESX1 Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × Cinch-Eingangskabelbaum
• 1 × Hochpegel-Eingangskabelbaum
• 1 × externe 50-A-Gerätesicherung mit Halter
• Anschlusszubehör
• Bedienungsanleitung
