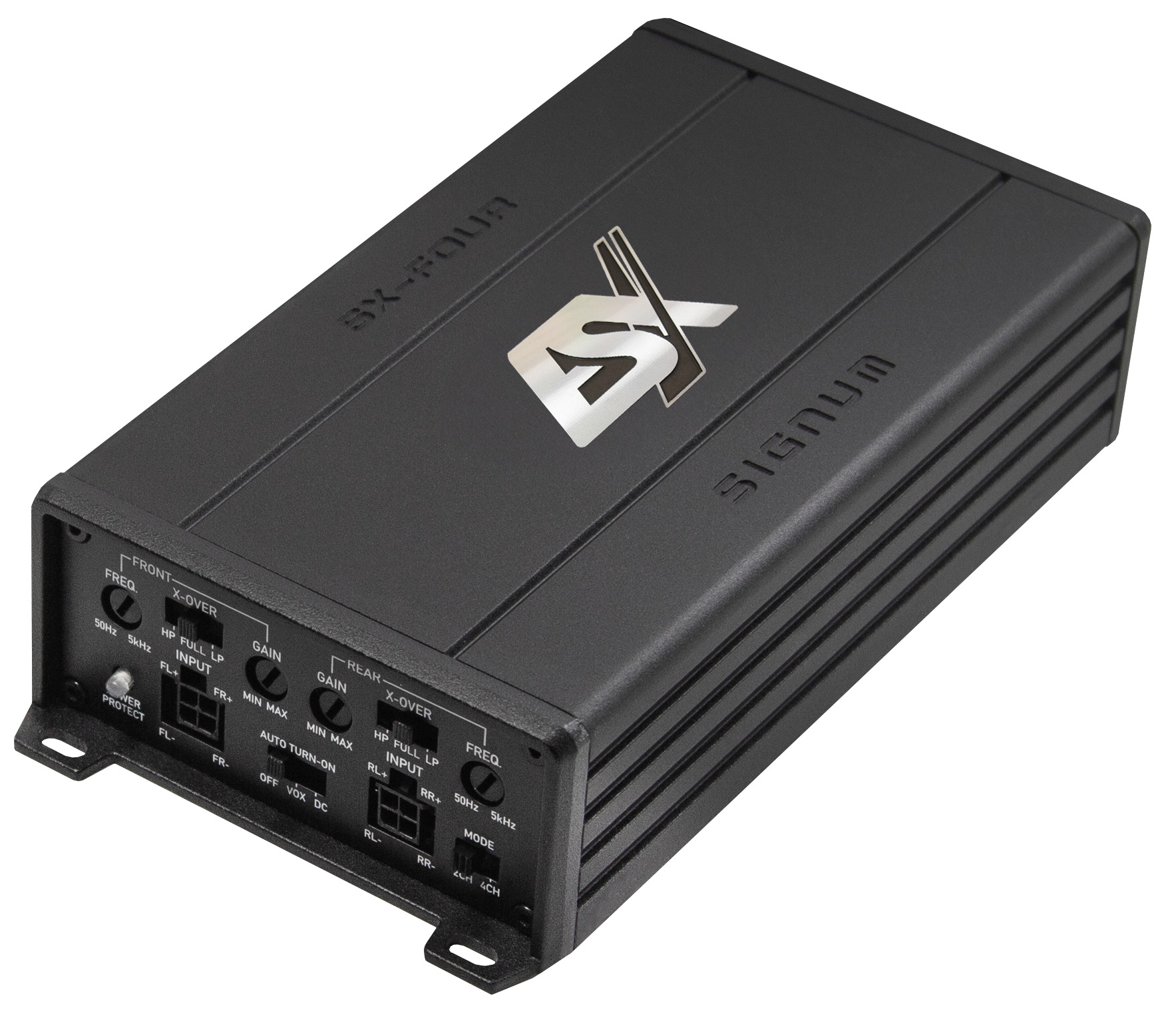

ESX SX-FOUR

ESX SIGNUM SX-FOUR – ultrakompakter 4-Kanal Class-D Verstärker mit flexiblen Aktivweichen

Der ESX SX-FOUR ist ein besonders kompakter 4-Kanal-Digitalverstärker für leistungsstarke Front- und Hecksysteme, vollaktive 2-Wege-Anlagen oder flexible 3-Kanal-Konfigurationen mit Subwoofer. Trotz seiner minimalen Abmessungen liefert die Endstufe bis zu 4 × 125 Watt RMS an 2 Ohm beziehungsweise 2 × 250 Watt RMS im Brückenbetrieb.

Die effiziente Class-D-Technologie erreicht einen Wirkungsgrad von bis zu 87 Prozent und ermöglicht dadurch eine hohe Leistung bei vergleichsweise geringer Wärmeentwicklung. Mit lediglich 83 mm Breite und 38 mm Höhe lässt sich der Verstärker auch bei sehr begrenztem Platzangebot montieren – beispielsweise unter einem Sitz, hinter Verkleidungen oder in einem kompakten Kofferraumausbau.

Für Front- und Rear-Kanäle stehen jeweils unabhängig einstellbare Hoch- und Tiefpassfilter mit einem besonders großen Regelbereich von 50 bis 5.000 Hz zur Verfügung. Dadurch eignet sich der SX-FOUR nicht nur für klassische Front-/Rear-Systeme, sondern auch hervorragend für vollaktive 2-Wege-Konfigurationen mit getrennt angesteuerten Hoch- und Tiefmitteltönern.

Cinch- und Hochpegeleingänge ermöglichen die Integration in Nachrüst- und Werkssysteme. Das EPS Error Protection System unterstützt die störungsfreie Anbindung an moderne OEM-Radios mit Lautsprecherdiagnose. Die automatische Einschaltung kann wahlweise über DC-Offset oder Audiosignalerkennung erfolgen. Ein Eingangswahlschalter erlaubt außerdem den Betrieb aller vier Kanäle mit einem 2-Kanal-Eingangssignal.

Highlights

• Ultrakompakter 4-Kanal Class-D Digitalverstärker
• 4 × 80 Watt RMS an 4 Ohm
• 4 × 125 Watt RMS an 2 Ohm
• 2 × 250 Watt RMS gebrückt an 4 Ohm
• Flexibel als 4-, 3- oder 2-Kanal-Verstärker einsetzbar
• Ideal für Front-/Rear-Systeme und vollaktive 2-Wege-Anlagen
• Unabhängige Aktivweichen für Front- und Rear-Kanäle
• Hoch- und Tiefpassfilter von 50 bis 5.000 Hz
• Eingangswahlschalter für 2- oder 4-Kanal-Betrieb
• Cinch- und Hochpegeleingänge über beiliegende Kabelbäume
• EPS-Schutzschaltung für moderne Werksradios
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Start-Stopp-fähig bis kurzzeitig 7 Volt
• Wirkungsgrad von bis zu 87 Prozent
• Besonders niedriger Klirrfaktor
• Aluminium-Druckguss-Kühlkörper
• Nur 83 × 38 × 153 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 4-Kanal Leistungsverstärker
• Verstärkertechnologie: Digital Class D
• Verstärkerkanäle: 4
• Betriebsarten: 4-Kanal Stereo, 3-Kanal oder 2-Kanal gebrückt
• Geeignet für: Frontsysteme, Hecksysteme, Tiefmitteltöner, Hochtöner und Subwoofer
• Vollaktiver Betrieb eines 2-Wege-Systems: möglich
• Betrieb an 12-Volt-Bordnetzen mit negativer Fahrzeugmasse
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm
• Zulässige Lautsprecherimpedanz: 2 bis 8 Ohm

Ausgangsleistung bei 14,4 Volt

• Leistung an 4 Ohm: 4 × 80 Watt RMS
• Leistung an 2 Ohm: 4 × 125 Watt RMS
• Leistung gebrückt an 4 Ohm: 2 × 250 Watt RMS
• Maximale RMS-Gesamtleistung im 2-Ohm-Stereobetrieb: 500 Watt
• Maximale RMS-Gesamtleistung im Brückenbetrieb: 500 Watt
• Messbedingung: maximal 1 Prozent THD+N

Mögliche Systemkonfigurationen

• 4-Kanal-Betrieb: vier Lautsprecher separat
• Front-/Rear-Betrieb: zwei Front- und zwei Hecklautsprecher
• Vollaktiver 2-Wege-Betrieb: zwei Hochtöner und zwei Tiefmitteltöner
• 3-Kanal-Betrieb: zwei Lautsprecher plus ein gebrückter Subwoofer
• 2-Kanal-Brückenbetrieb: zwei leistungsstarke Lautsprecher oder Tieftöner
• Gebrückter Subwooferbetrieb: mindestens 4 Ohm Anschlussimpedanz
• Eingangssignal: wahlweise 2- oder 4-kanalig

Aktivweiche – Frontkanäle

• Frequenzweiche: integriert
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Tiefpassfilter: stufenlos regelbar
• Filterbereich: 50 bis 5.000 Hz
• Fullrange-Modus: vorhanden
• Geeignet für Hochtöner, Tiefmitteltöner und Breitbandlautsprecher

Aktivweiche – Rearkanäle

• Frequenzweiche: integriert
• Betriebsarten: Hochpass, Fullrange oder Tiefpass
• Hochpassfilter: stufenlos regelbar
• Tiefpassfilter: stufenlos regelbar
• Filterbereich: 50 bis 5.000 Hz
• Fullrange-Modus: vorhanden
• Geeignet für Hecklautsprecher, Tieftöner oder Subwoofer

Eingangswahl und Signalverteilung

• Eingangswahlschalter: 2CH / 4CH
• 2CH-Modus: ein Stereo-Eingangssignal wird auf alle vier Verstärkerkanäle verteilt
• 4CH-Modus: Front- und Rear-Kanäle werden separat angesteuert
• Separate Gain-Regler für Front und Rear
• Separate Filterregler für Front und Rear

Niederpegeleingänge

• Cinch-Eingänge: 4 Kanäle
• Anschluss: über beiliegenden Kabelbaum
• Eingangsempfindlichkeit: 200 mV bis 7 Volt
• Anschluss an Nachrüstradios, DSPs und Vorverstärkerausgänge möglich

Hochpegeleingänge

• High-Level-Eingänge: 4 Kanäle
• Anschluss: über beiliegenden Kabelbaum
• EPS Error Protection System: vorhanden
• Direktanschluss an Lautsprecherausgänge eines Werksradios möglich
• Geeignet für viele OEM-Systeme mit Lautsprecherdiagnose
• Zusätzlicher High-Low-Konverter in vielen Installationen nicht erforderlich

Automatische Einschaltung

• Klassischer Remote-Eingang: vorhanden
• Automatische Einschaltfunktion: vorhanden
• DC-Modus: Einschaltung über Gleichspannungsanteil am High-Level-Eingang
• VOX-Modus: Einschaltung durch Erkennung eines Audiosignals
• Auto-Turn-On deaktivierbar: ja
• Schalterstellungen: Off, VOX und DC
• Start-Stopp-Fähigkeit: vorhanden

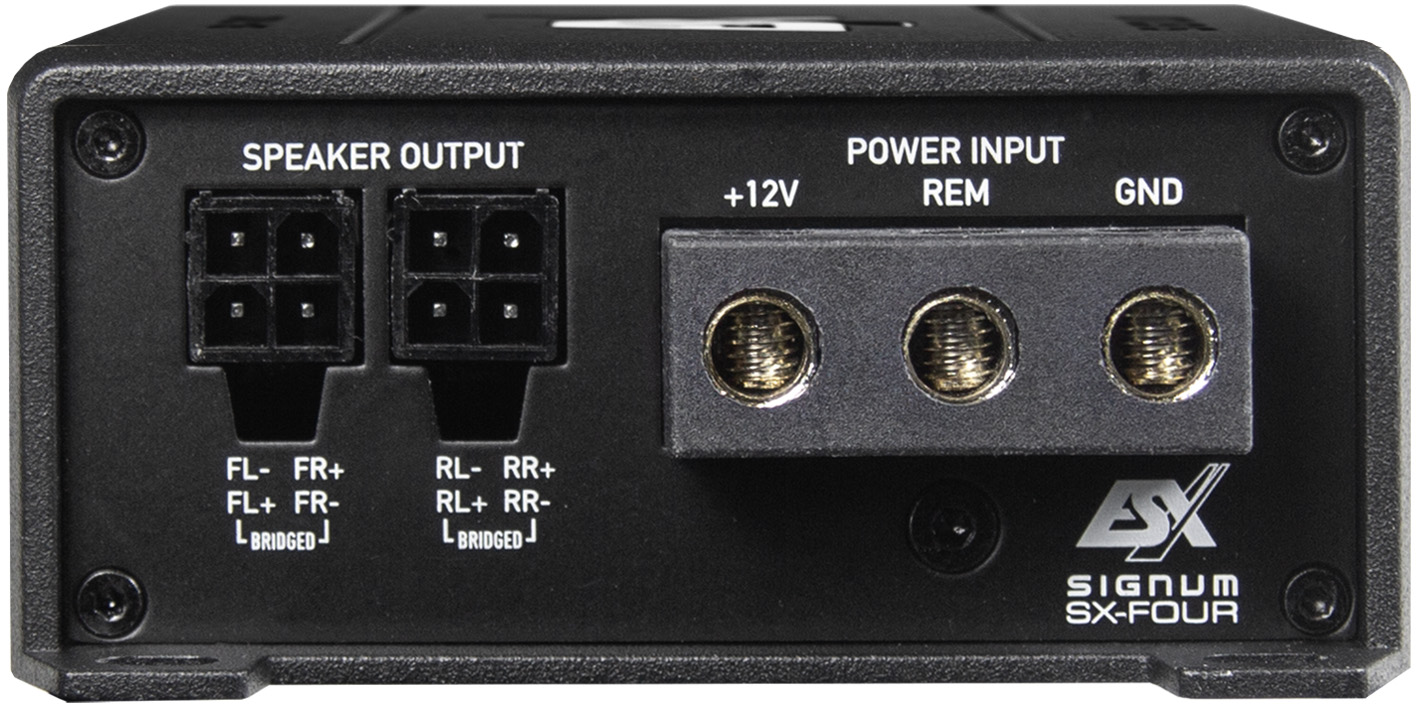

Ausgänge und Anschlüsse

• Lautsprecherausgänge: 4
• Brückbare Kanalpaare: Front links/rechts und Rear links/rechts
• Gebrückte Ausgänge: bis zu 2
• Cinch-Vorverstärkerausgänge: nicht vorhanden
• Remote-Ausgang für weitere Verstärker: nicht vorhanden
• Stromanschlüsse: +12 Volt, Masse und Remote

Audio-Kennwerte

• Signal-Rauschabstand: über 100 dB
• Klirrfaktor: unter 0,02 Prozent
• Klirrfaktor bei 5 Watt Ausgangsleistung: 0,004 Prozent
• Wirkungsgrad: bis zu 87 Prozent
• Verstärkerschaltung für Fullrange-Wiedergabe geeignet
• Hohe Effizienz für geringe Wärmeentwicklung und kompakte Abmessungen

Stromversorgung

• Betriebsspannung: 10,5 bis 16,5 Volt DC
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Bordnetz: 12 Volt
• Negative Fahrzeugmasse erforderlich
• Externe Hauptsicherung nahe der Fahrzeugbatterie erforderlich

Sicherung

• Interne Gerätesicherung: nicht vorhanden
• Erforderliche externe Gerätesicherung: 1 × 50 Ampere
• Sicherung möglichst nahe am Verstärker installieren
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Sicherungswert der Kabelsicherung passend zum verwendeten Kabelquerschnitt wählen

Empfohlene Stromverkabelung

• Plus- und Massekabel mit identischem Querschnitt verwenden
• Masseleitung möglichst kurz ausführen
• Massepunkt von Lack, Rost und Verschmutzungen befreien
• Strom- und Signalkabel möglichst getrennt voneinander verlegen
• Kabelquerschnitt entsprechend Leitungslänge und maximaler Stromaufnahme dimensionieren

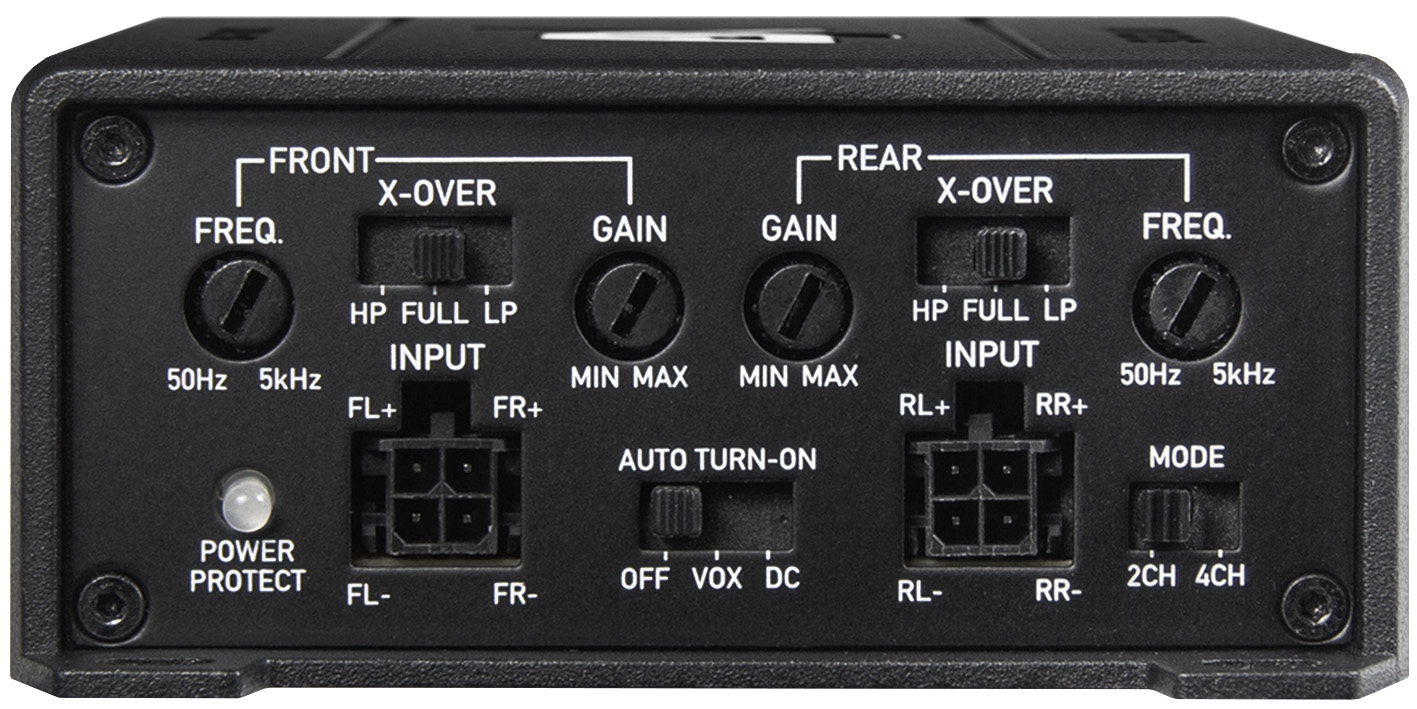

Bedienung

• Gain-Regler für Frontkanäle
• Gain-Regler für Rearkanäle
• Filterfrequenzregler für Frontkanäle
• Filterfrequenzregler für Rearkanäle
• Frequenzweichenschalter Front: HP / Full / LP
• Frequenzweichenschalter Rear: HP / Full / LP
• Eingangswahlschalter: 2CH / 4CH
• Auto-Turn-On-Schalter: Off / VOX / DC
• Power-LED zur Betriebsanzeige
• Protect-LED zur Anzeige einer Schutzabschaltung

Schutz und Konstruktion

• EPS-Schutzsystem für Hochpegeleingänge
• Schutz gegen Kurzschluss
• Schutz gegen Überlast
• Schutz gegen Übertemperatur
• Schutz bei unzulässiger Lautsprecherimpedanz
• Aluminium-Druckguss-Kühlkörper
• Hohe Kühlleistung trotz kompakter Gehäusegröße
• Ausreichende Luftzirkulation am Montageort erforderlich
• Einbau nur im trockenen Fahrzeuginnenraum empfohlen

Abmessungen

• Breite: 83 mm
• Höhe: 38 mm
• Länge: 153 mm
• Bauform: ultrakompakter Mini-Verstärker
• Geeignet für die Montage unter Sitzen, in Seitenteilen oder hinter Verkleidungen

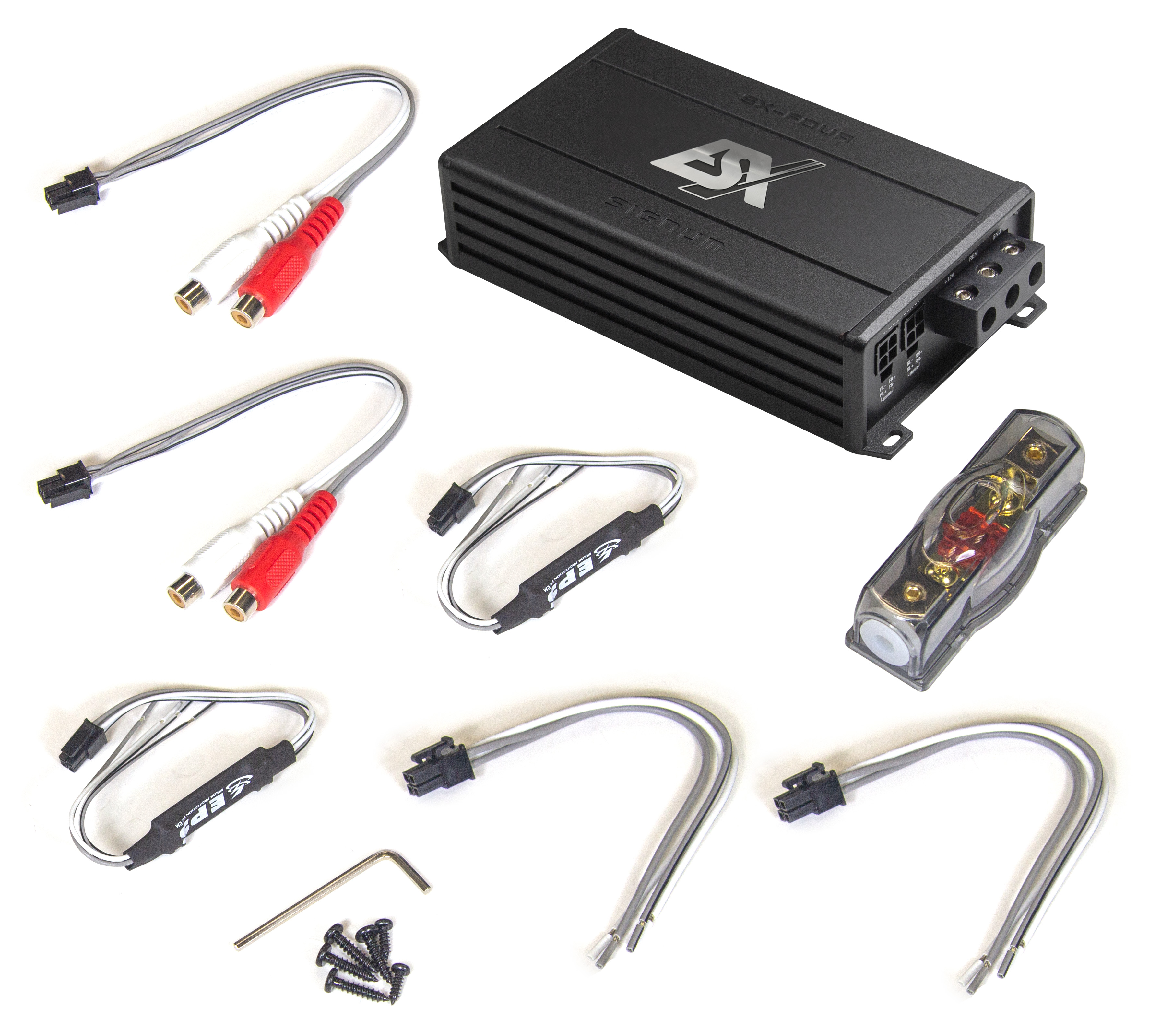

Lieferumfang

• 1 × ESX SX-FOUR Verstärker
• Cinch-Eingangskabelbäume
• High-Level-Eingangskabelbäume
• Anschlusszubehör
• Bedienungsanleitung
