ESX SX-ONE

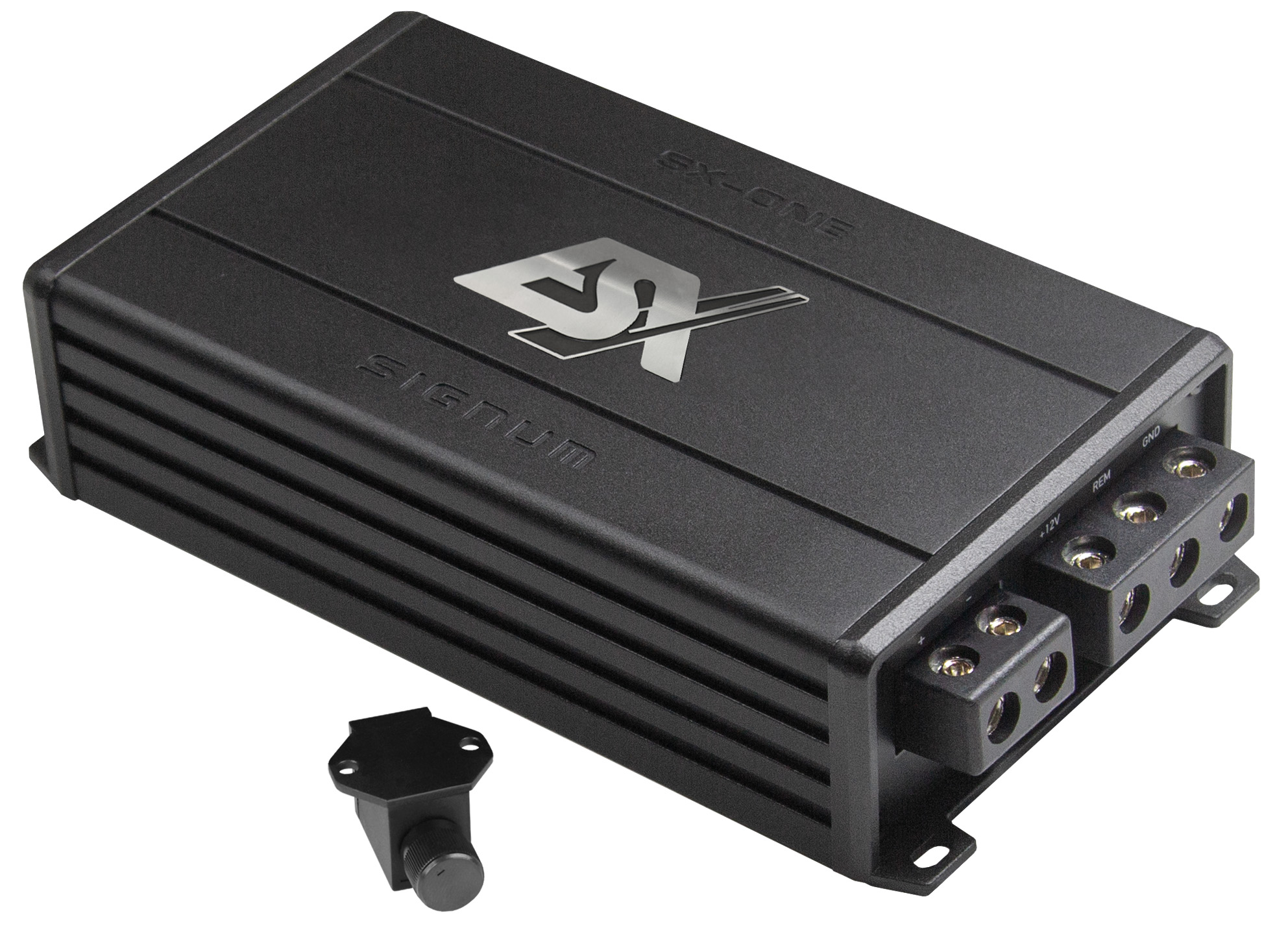

ESX SIGNUM SX-ONE – ultrakompakter Mono Class-D Verstärker mit 600 Watt RMS

Der ESX SX-ONE ist ein leistungsstarker Mono-Digitalverstärker für Subwoofer-Systeme, bei denen hohe Leistung auf minimalem Einbauraum gefragt ist. Trotz seiner sehr kompakten Abmessungen liefert der Monoblock bis zu 600 Watt RMS an 1 Ohm und eignet sich damit sowohl für einzelne Hochleistungs-Subwoofer als auch für Doppelschwingspulen- und Mehrfachwoofer-Systeme.

Die effiziente Class-D-Technologie ermöglicht einen Wirkungsgrad von bis zu 87 Prozent und reduziert die Wärmeentwicklung. Dadurch lässt sich die Endstufe auch an versteckten oder beengten Einbauorten montieren, beispielsweise unter einem Sitz, hinter einer Seitenverkleidung oder in einem kompakten Kofferraumausbau. Der stabile Aluminium-Druckguss-Kühlkörper unterstützt dabei eine zuverlässige Wärmeableitung.

Für die Abstimmung des Subwoofers stehen ein regelbarer Tiefpass und eine Bassanhebung zur Verfügung. Mit der mitgelieferten Basspegel-Fernbedienung kann die Lautstärke des Subwoofers bequem vom Fahrerplatz aus angepasst werden.

Neben Cinch-Eingängen besitzt der SX-ONE Hochpegeleingänge mit EPS-Schutzschaltung. Damit kann er direkt an ein Werksradio oder einen vorhandenen OEM-Verstärker angeschlossen werden. Die automatische Einschaltung funktioniert je nach Anschlussart über DC-Offset oder die Erkennung eines Audiosignals. Eine zusätzliche High-Low-Schnittstelle ist dadurch in vielen Fahrzeugen nicht erforderlich.

Highlights

• Ultrakompakter Mono Class-D Digitalverstärker
• Bis zu 600 Watt RMS an 1 Ohm
• 1-Ohm-stabil für leistungsstarke Subwoofer-Systeme
• Wirkungsgrad von bis zu 87 Prozent
• Regelbarer Tiefpass von 50 bis 250 Hz
• Bass-Boost bis 12 dB bei 45 Hz
• Cinch- und Hochpegeleingänge
• EPS-Schutzschaltung für moderne Werksradios
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Start-Stopp-fähig bis kurzzeitig 7 Volt
• Basspegel-Fernbedienung im Lieferumfang
• Aluminium-Druckguss-Kühlkörper
• Nur 83 mm breit und 38 mm hoch

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: Mono-Subwooferverstärker
• Verstärkerkanäle: 1
• Verstärkertechnologie: Digital Class D
• Einsatzbereich: Antrieb passiver Subwoofer
• Mindestimpedanz: 1 Ohm
• Zulässige Lautsprecherimpedanz: 1 bis 8 Ohm
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Brückenbetrieb: nicht erforderlich beziehungsweise nicht vorgesehen

Ausgangsleistung bei 14,4 Volt

• RMS-Leistung an 4 Ohm: 1 × 200 Watt
• RMS-Leistung an 2 Ohm: 1 × 375 Watt
• RMS-Leistung an 1 Ohm: 1 × 600 Watt
• Messbedingung: maximal 1 Prozent THD+N
• Maximale Gesamtleistung: 600 Watt RMS

Mögliche Subwoofer-Konfigurationen

• 1 × 4-Ohm-Subwoofer: Betrieb mit 200 Watt RMS
• 1 × 2-Ohm-Subwoofer: Betrieb mit 375 Watt RMS
• 1 × 1-Ohm-Subwoofer: Betrieb mit 600 Watt RMS
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: parallel auf 1 Ohm verschaltbar
• Doppelschwingspulen-Subwoofer mit 2 × 4 Ohm: parallel auf 2 Ohm verschaltbar
• Zwei 4-Ohm-Subwoofer: parallel auf 2 Ohm verschaltbar
• Zwei 2-Ohm-Subwoofer: parallel nicht zulässig, da 1 Ohm unterschritten würde

Filter und Klangregelung

• Integrierter Tiefpassfilter: vorhanden
• Tiefpass-Regelbereich: 50 bis 250 Hz
• Tiefpass stufenlos einstellbar: ja
• Bassanhebung: stufenlos einstellbar
• Bass-Boost-Regelbereich: 0 bis 12 dB
• Bass-Boost-Frequenz: 45 Hz
• Subsonic-Filter: nicht vorhanden
• Phasenregelung: nicht vorhanden
• Hochpassfilter: nicht vorhanden

Eingänge

• Niederpegeleingänge: Stereo-Cinch über beiliegenden Kabelbaum
• Hochpegeleingänge: Stereo-Lautsprechersignal über beiliegenden Kabelbaum
• Eingangsempfindlichkeit: 200 mV bis 9 Volt
• EPS-Schutzschaltung: vorhanden
• Direkter Anschluss an Werksradios möglich
• Zusätzlicher High-Low-Adapter in vielen Installationen nicht erforderlich

Automatische Einschaltung

• Automatische Einschaltfunktion: vorhanden
• Einschaltung über DC-Offset: möglich
• Einschaltung über Audiosignalerkennung beziehungsweise VOX: möglich
• Klassischer Remote-Eingang: vorhanden
• Auto-Turn-On abschaltbar: ja
• Einstellmöglichkeiten: Off, VOX oder DC

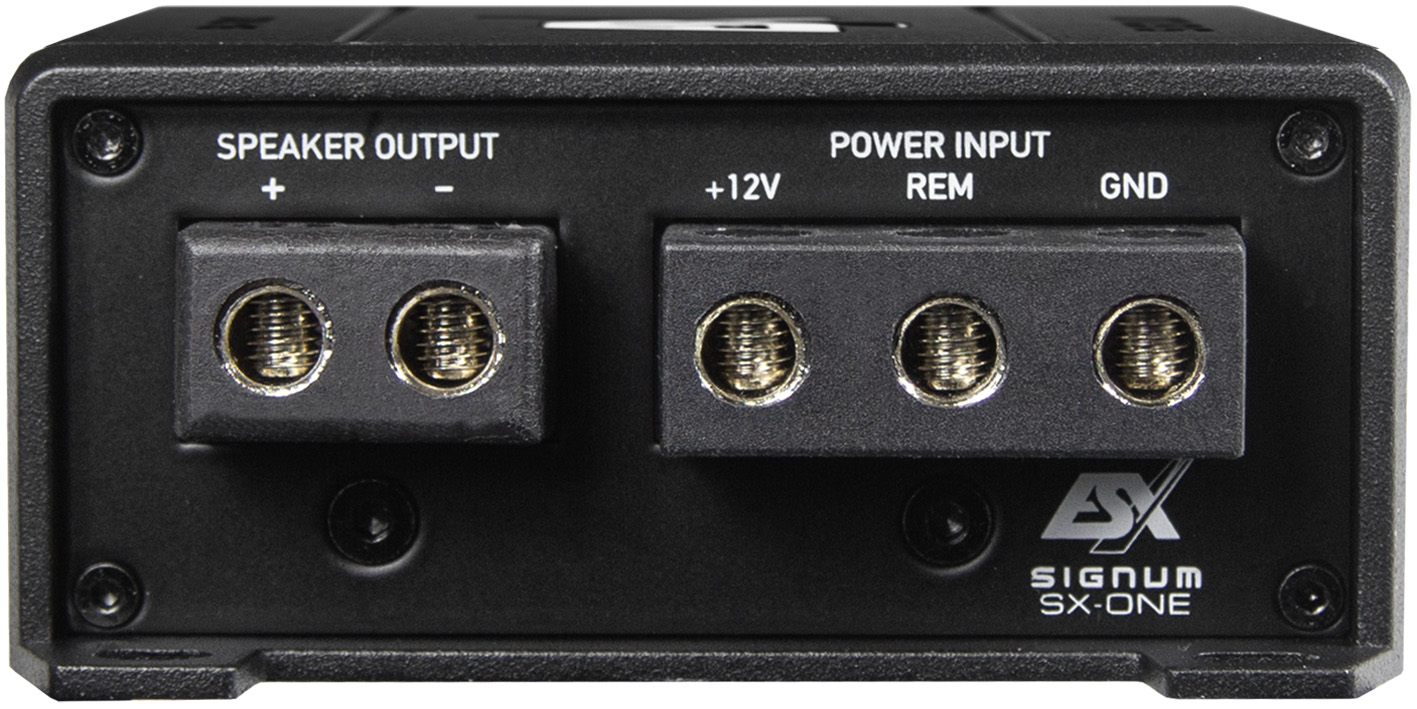

Ausgänge und Anschlüsse

• Lautsprecherausgang: 1 × Mono
• Zulässige Anschlussimpedanz: 1 bis 8 Ohm
• Anschluss für Basspegel-Fernbedienung: vorhanden
• Cinch-Line-Out: nicht vorhanden
• Remote-Ausgang für weitere Verstärker: nicht vorhanden

Audio-Kennwerte

• Signal-Rauschabstand: über 90 dB
• Klirrfaktor: unter 0,02 Prozent
• Wirkungsgrad: bis zu 87 Prozent
• Verstärkerschaltung speziell für den Subwooferbetrieb optimiert

Stromversorgung

• Betriebsspannung: 10,5 bis 16,5 Volt DC
• Kurzzeitige Unterspannungsfestigkeit: bis 7 Volt
• Maximale Dauer bei 7 Volt: 5 Sekunden
• Stromanschlüsse: +12 Volt, Masse und Remote
• Externe Gerätesicherung erforderlich
• Sicherungswert: 50 Ampere
• Interne Gerätesicherung: nicht vorhanden

Empfohlene Verkabelung

• Empfohlener Stromkabelquerschnitt bis 3 Meter Leitungslänge: mindestens 10 mm²
• Empfohlener Stromkabelquerschnitt ab 3 Meter Leitungslänge: mindestens 16 mm²
• Plus- und Massekabel sollten denselben Querschnitt besitzen
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Maximaler Abstand zwischen Batterie und Kabelsicherung: 30 cm
• 50-A-Gerätesicherung nahe dem Verstärker installieren
• Maximaler Abstand zwischen Verstärker und Gerätesicherung: 30 cm

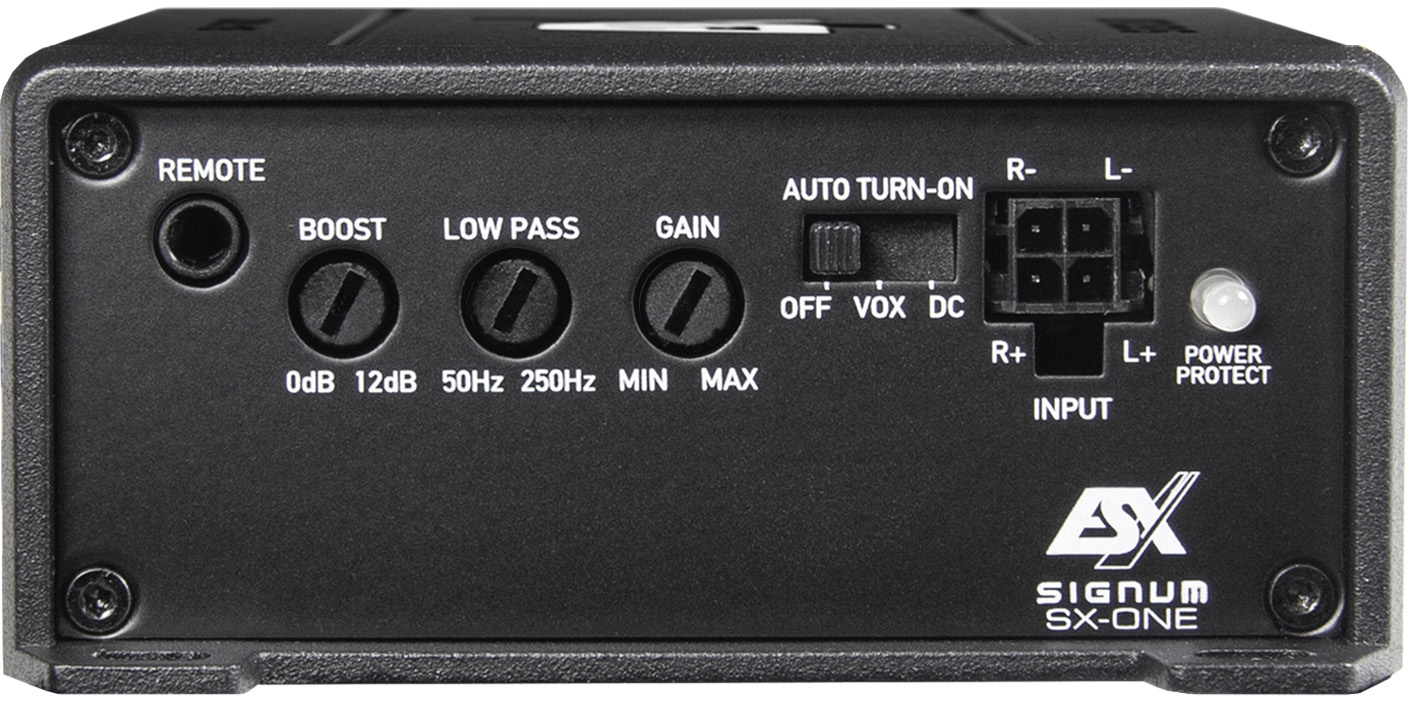

Bedienung

• Gain-Regler zur Anpassung an die Signalquelle
• Tiefpass-Regler von 50 bis 250 Hz
• Bass-Boost-Regler von 0 bis 12 dB
• Auto-Turn-On-Schalter mit Off-, VOX- und DC-Modus
• Power-LED zur Anzeige der Betriebsbereitschaft
• Protect-LED zur Anzeige einer Schutzabschaltung
• Anschluss für die mitgelieferte Basspegel-Fernbedienung

Schutz und Konstruktion

• Error Protection System für Hochpegelanschlüsse
• Schutzschaltung mit Statusanzeige
• Aluminium-Druckguss-Kühlkörper
• Effiziente Class-D-Technologie mit geringer Wärmeentwicklung
• Ausreichende Luftzirkulation am Montageort erforderlich
• Feuchtigkeits- und staubgeschützter Einbau empfohlen

Abmessungen

• Breite: 83 mm
• Höhe: 38 mm
• Länge: 153 mm
• Bauform: Mini-Monoblock
• Geeignet für die Montage unter Sitzen, in Seitenteilen oder kompakten Kofferraumausbauten

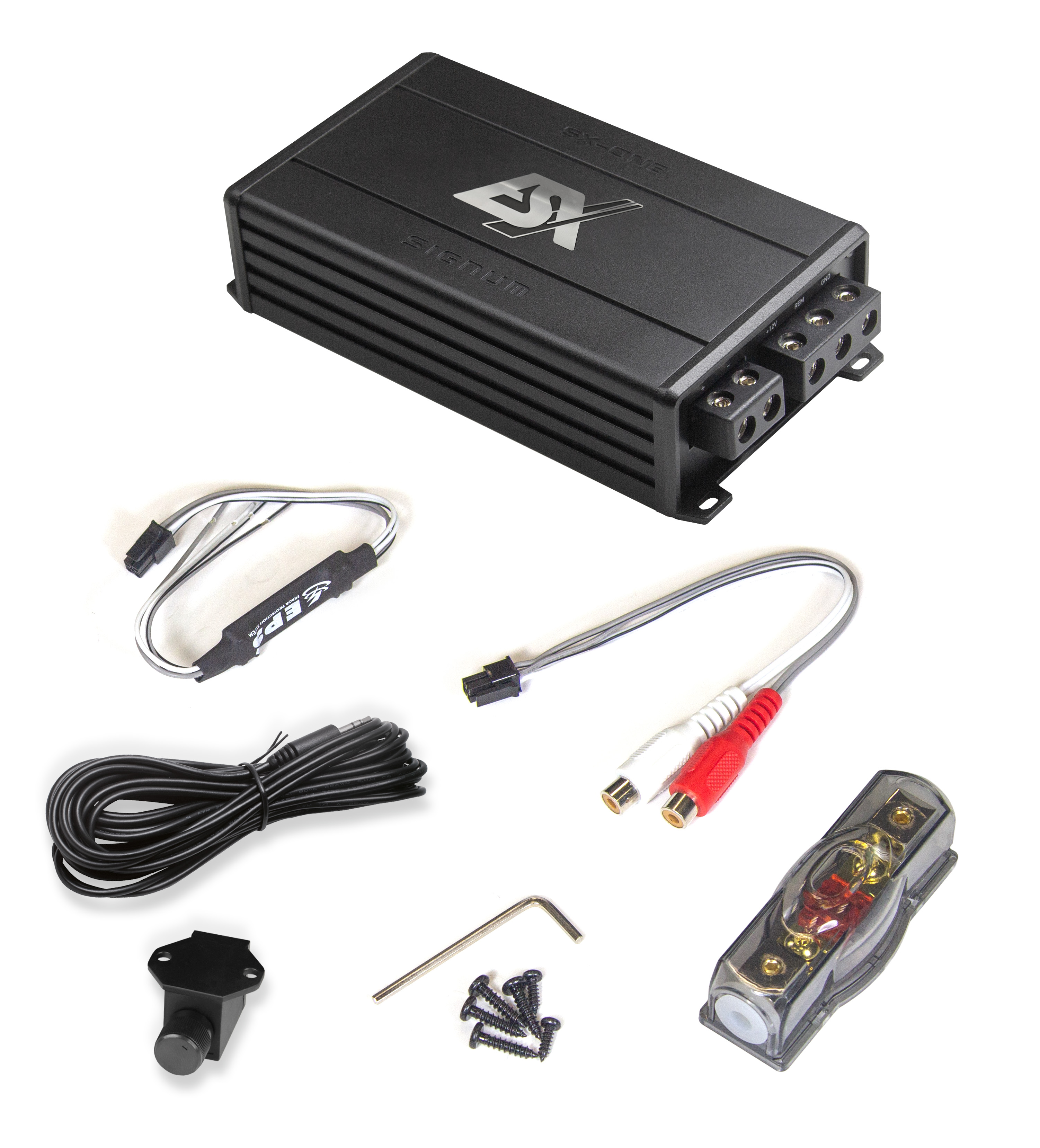

Lieferumfang

• 1 × ESX SX-ONE Mono-Verstärker
• 1 × REM-ESX1 Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × Cinch-Eingangskabelbaum
• 1 × Hochpegel-Eingangskabelbaum
• 1 × externe 50-A-Gerätesicherung mit Halter
• Bedienungsanleitung
