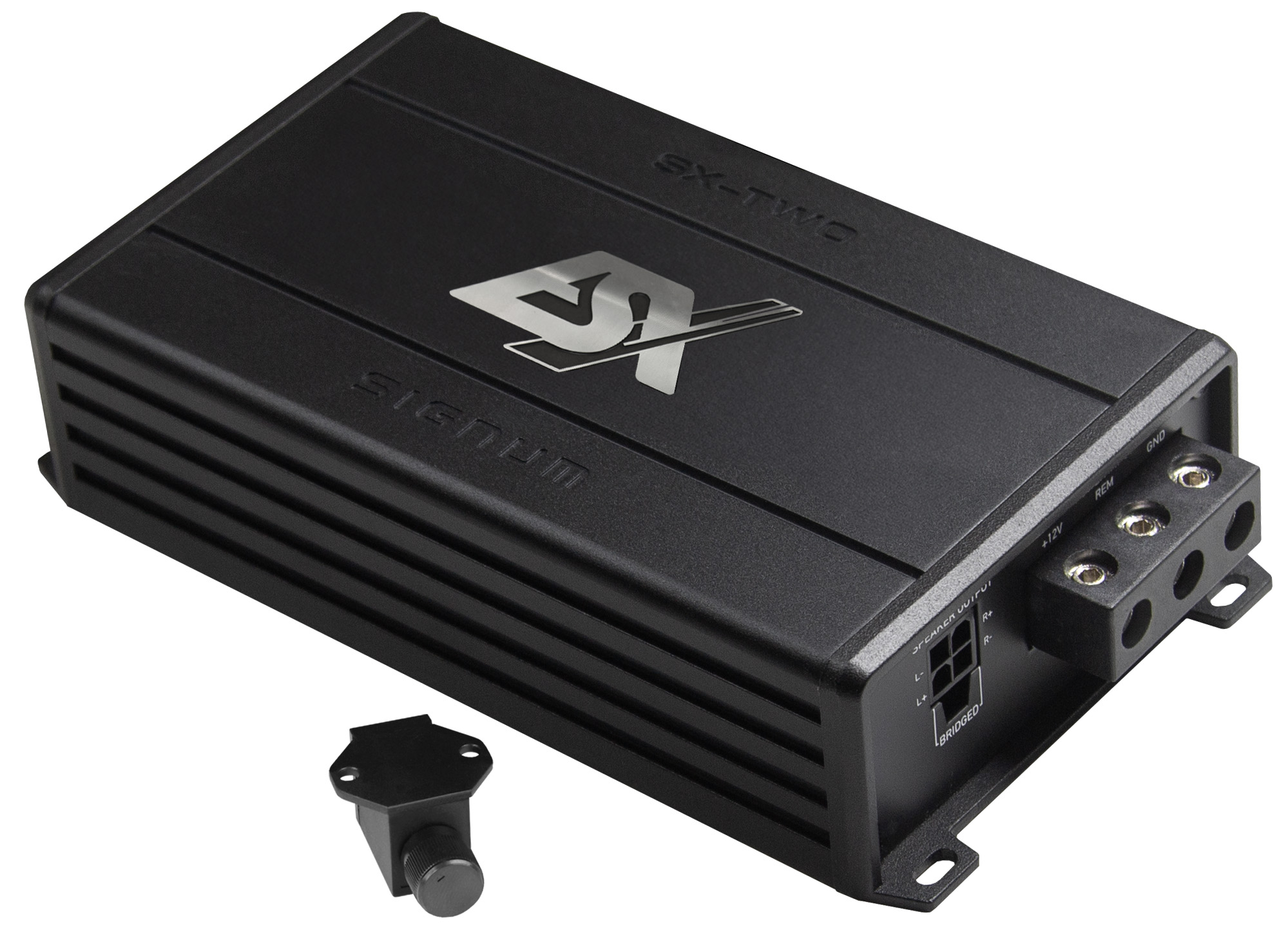

ESX SIGNUM SX-TWO – ultrakompakter 2-Kanal Class-D Verstärker mit 500 Watt RMS im Brückenbetrieb

Der ESX SX-TWO verbindet eine außergewöhnlich kompakte Bauform mit hoher Ausgangsleistung und flexiblen Einsatzmöglichkeiten. Mit 2 × 140 Watt RMS an 4 Ohm, 2 × 250 Watt RMS an 2 Ohm oder 1 × 500 Watt RMS gebrückt an 4 Ohm eignet sich die Mini-Endstufe sowohl für leistungsstarke Frontlautsprecher als auch für den Betrieb eines Subwoofers.

Dank moderner Class-D-Technologie erreicht der Verstärker einen Wirkungsgrad von bis zu 88 Prozent. Die geringe Verlustleistung ermöglicht das besonders kompakte Gehäuse mit lediglich 83 mm Breite und 38 mm Höhe. Damit lässt sich der SX-TWO unauffällig unter einem Sitz, hinter einer Verkleidung oder in einem kompakten Kofferraumausbau montieren.

Die integrierte Aktivweiche kann wahlweise als Hochpass oder Tiefpass eingesetzt werden. Im Fullrange-Modus wird das vollständige Audiosignal verstärkt. Dadurch kann der SX-TWO für Front- und Hecklautsprecher, Tiefmitteltöner oder einen gebrückten Subwoofer verwendet werden.

Neben den Cinch-Eingängen stehen High-Level-Eingänge mit EPS-Schutzschaltung zur Verfügung. Dadurch lässt sich der Verstärker direkt an viele Werksradios und OEM-Soundsysteme anschließen. Die automatische Einschaltung kann über DC-Offset oder die Erkennung des Audiosignals erfolgen. Eine zusätzliche High-Low-Schnittstelle ist bei vielen Installationen nicht erforderlich.

Highlights

• Ultrakompakter 2-Kanal Class-D Digitalverstärker
• 2 × 140 Watt RMS an 4 Ohm
• 2 × 250 Watt RMS an 2 Ohm
• 1 × 500 Watt RMS gebrückt an 4 Ohm
• Für Lautsprechersysteme und Subwoofer geeignet
• Regelbarer Hochpass- und Tiefpassfilter
• Fullrange-Betrieb ohne Frequenzbegrenzung möglich
• Cinch- und High-Level-Eingänge
• EPS-Schutzschaltung für moderne Werksradios
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Start-Stopp-taugliche Konstruktion
• Wirkungsgrad von bis zu 88 Prozent
• Besonders niedriger Klirrfaktor
• Basspegel-Fernbedienung im Lieferumfang
• Aluminium-Druckguss-Kühlkörper
• Nur 83 × 38 × 153 mm groß

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 2-Kanal Leistungsverstärker
• Verstärkertechnologie: Digital Class D
• Verstärkerkanäle: 2
• Betriebsarten: Stereo oder gebrückt Mono
• Geeignet für: Frontsysteme, Hecklautsprecher, Tiefmitteltöner und Subwoofer
• Bordnetz: 12 Volt mit negativer Fahrzeugmasse
• Mindestimpedanz im Stereobetrieb: 2 Ohm pro Kanal
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• Leistung an 4 Ohm: 2 × 140 Watt RMS
• Leistung an 2 Ohm: 2 × 250 Watt RMS
• Leistung gebrückt an 4 Ohm: 1 × 500 Watt RMS
• Messbedingung: maximal 1 Prozent THD+N
• Maximale RMS-Gesamtleistung im Stereobetrieb: 500 Watt
• Maximale RMS-Leistung im Brückenbetrieb: 500 Watt

Mögliche Systemkonfigurationen

• 2-Kanal-Stereo: zwei Lautsprecher mit jeweils 4 Ohm
• 2-Kanal-Stereo: zwei Lautsprecher mit jeweils 2 Ohm
• Aktivbetrieb: separate Ansteuerung von zwei Tiefmitteltönern oder Tieftönern
• Brückenbetrieb: ein Subwoofer mit mindestens 4 Ohm
• Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: Spulen in Reihe auf 4 Ohm verschaltbar
• Doppelschwingspulen-Subwoofer mit 2 × 8 Ohm: Spulen parallel auf 4 Ohm verschaltbar
• Eine Anschlussimpedanz unter 4 Ohm ist im Brückenbetrieb nicht zulässig

Aktivweiche und Filter

• Integrierte Aktivweiche: vorhanden
• Betriebsarten der Frequenzweiche: HP, Full und LP
• Hochpassfilter: regelbar
• Tiefpassfilter: regelbar
• Filterbereich: 50 bis 500 Hz
• Fullrange-Modus: vorhanden
• Hochpassfunktion: begrenzt tiefe Frequenzen und entlastet kleinere Lautsprecher
• Tiefpassfunktion: begrenzt hohe Frequenzen für Tieftöner oder Subwoofer
• Separate Subsonic-Funktion: nicht vorhanden
• Bass-Boost: nicht vorhanden
• Stufenlose Phasenregelung: nicht vorhanden

Eingänge

• Cinch-Eingänge: 2 Kanäle über Anschlusskabel
• High-Level-Eingänge: 2 Kanäle über Anschlusskabel
• Eingangsempfindlichkeit: 200 mV bis 9 Volt
• Eingangspegelregler: stufenlos einstellbar
• EPS Error Protection System: vorhanden
• Direkter Anschluss an Werksradios möglich
• Zusätzlicher High-Low-Konverter in vielen Fahrzeugen nicht erforderlich

Automatische Einschaltung

• Klassischer Remote-Eingang: vorhanden
• Automatische Einschaltfunktion: vorhanden
• DC-Modus: Einschaltung über DC-Offset am High-Level-Eingang
• VOX-Modus: Einschaltung durch Erkennung eines Audiosignals
• Auto-Turn-On abschaltbar: ja
• Schalterstellungen: Off, VOX und DC
• Start-Stopp-Ready: ja

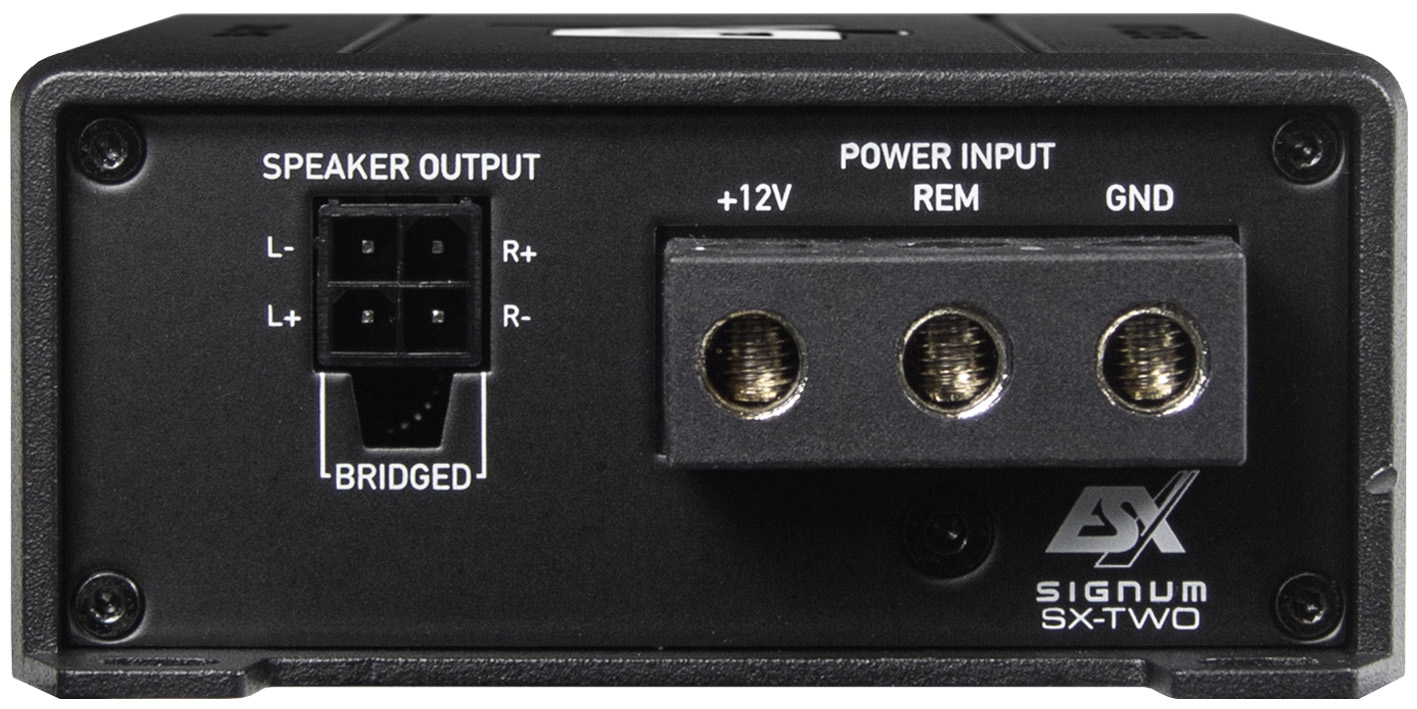

Ausgänge und Anschlüsse

• Lautsprecherausgänge: 2
• Gebrückter Mono-Ausgang: über linkes und rechtes Kanalterminal
• Anschluss für Basspegel-Fernbedienung: vorhanden
• Cinch-Line-Out: nicht vorhanden
• Remote-Ausgang für zusätzliche Endstufen: nicht vorhanden
• Stromanschlüsse: +12 Volt, Masse und Remote

Audio-Kennwerte

• Signal-Rauschabstand: über 90 dB
• Klirrfaktor THD+N: unter 0,02 Prozent
• Low-THD-Design: Klirrfaktor bis etwa 0,003 Prozent
• Wirkungsgrad: bis zu 88 Prozent
• Class-D-Schaltung für geringe Wärmeentwicklung und hohe Leistungsdichte

Stromversorgung und Sicherung

• Versorgung: 12-Volt-Fahrzeugbordnetz
• Interne Gerätesicherung: nicht vorhanden
• Externe Gerätesicherung: 40 Ampere
• Sicherungshalter: im Lieferumfang
• Maximale Entfernung der Gerätesicherung zum Verstärker: 30 cm
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Maximale Entfernung der Kabelsicherung zur Batterie: 30 cm
• Sicherungswert der Kabelsicherung abhängig vom verwendeten Kabelquerschnitt

Empfohlene Stromverkabelung

• Bis 3 Meter Kabellänge: mindestens 10 mm²
• Ab 3 Meter Kabellänge: mindestens 16 mm²
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Massekabel möglichst kurz halten
• Masseanschluss an einer blanken und leitfähigen Karosseriestelle vornehmen
• Ausreichende Stromversorgung erforderlich, um die volle Verstärkerleistung zu erreichen

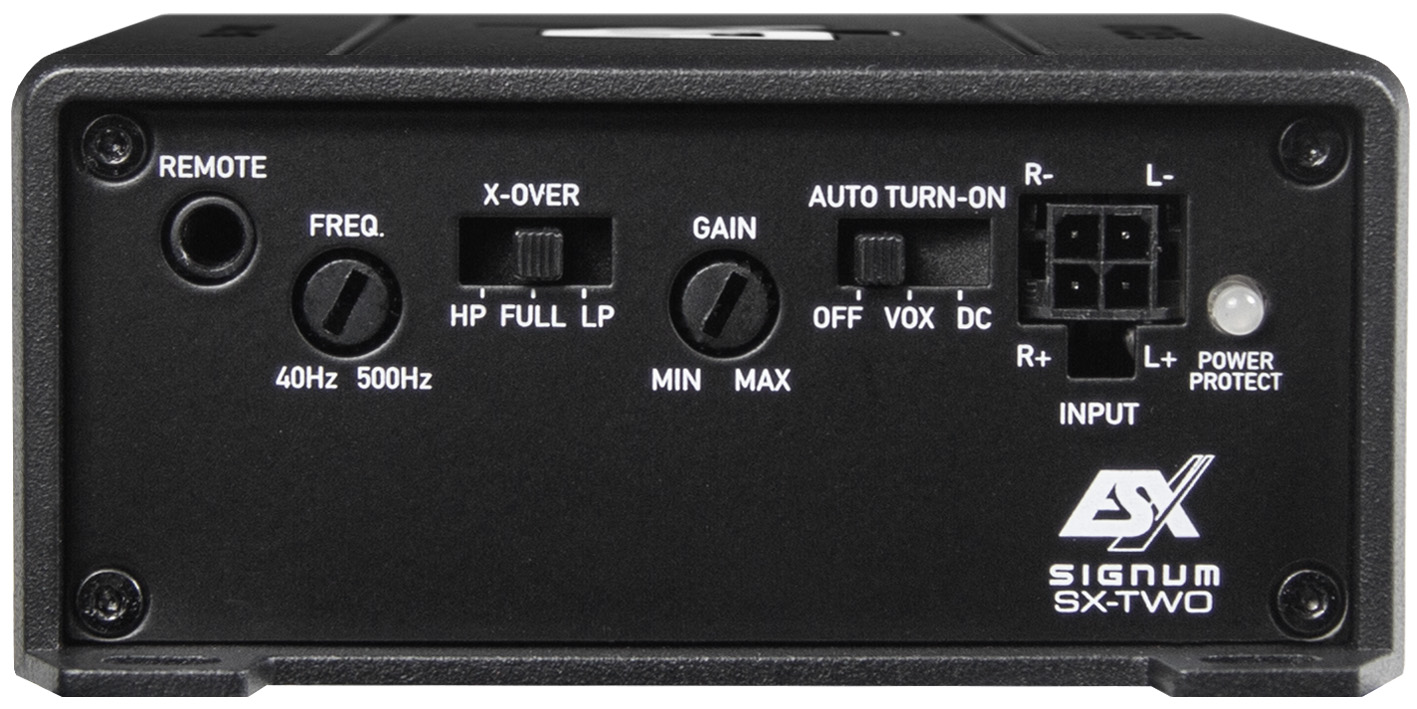

Bedienung

• Gain-Regler zur Anpassung an das Ausgangssignal des Radios
• Frequenzregler für Hoch- oder Tiefpass
• Wahlschalter für HP, Full und LP
• Schalter für automatische Einschaltung
• Power-LED zur Betriebsanzeige
• Protect-LED zur Anzeige einer Schutzabschaltung
• Anschluss für die mitgelieferte Basspegel-Fernbedienung

Schutz und Konstruktion

• Hochpegeleingänge mit EPS-Schutzschaltung
• Schutz gegen Kurzschluss
• Schutz gegen Überlast
• Schutz gegen Übertemperatur
• Schutz bei zu niedriger Lautsprecherimpedanz
• Aluminium-Druckguss-Kühlkörper
• Ausreichende Luftzirkulation am Montageort erforderlich
• Vorgesehener Betriebsbereich: trockener Fahrzeuginnenraum

Abmessungen

• Breite: 83 mm
• Höhe: 38 mm
• Länge: 153 mm
• Bauform: ultrakompakter Mini-Verstärker
• Geeignet für die Montage unter Sitzen, hinter Verkleidungen oder in Seitenteilen

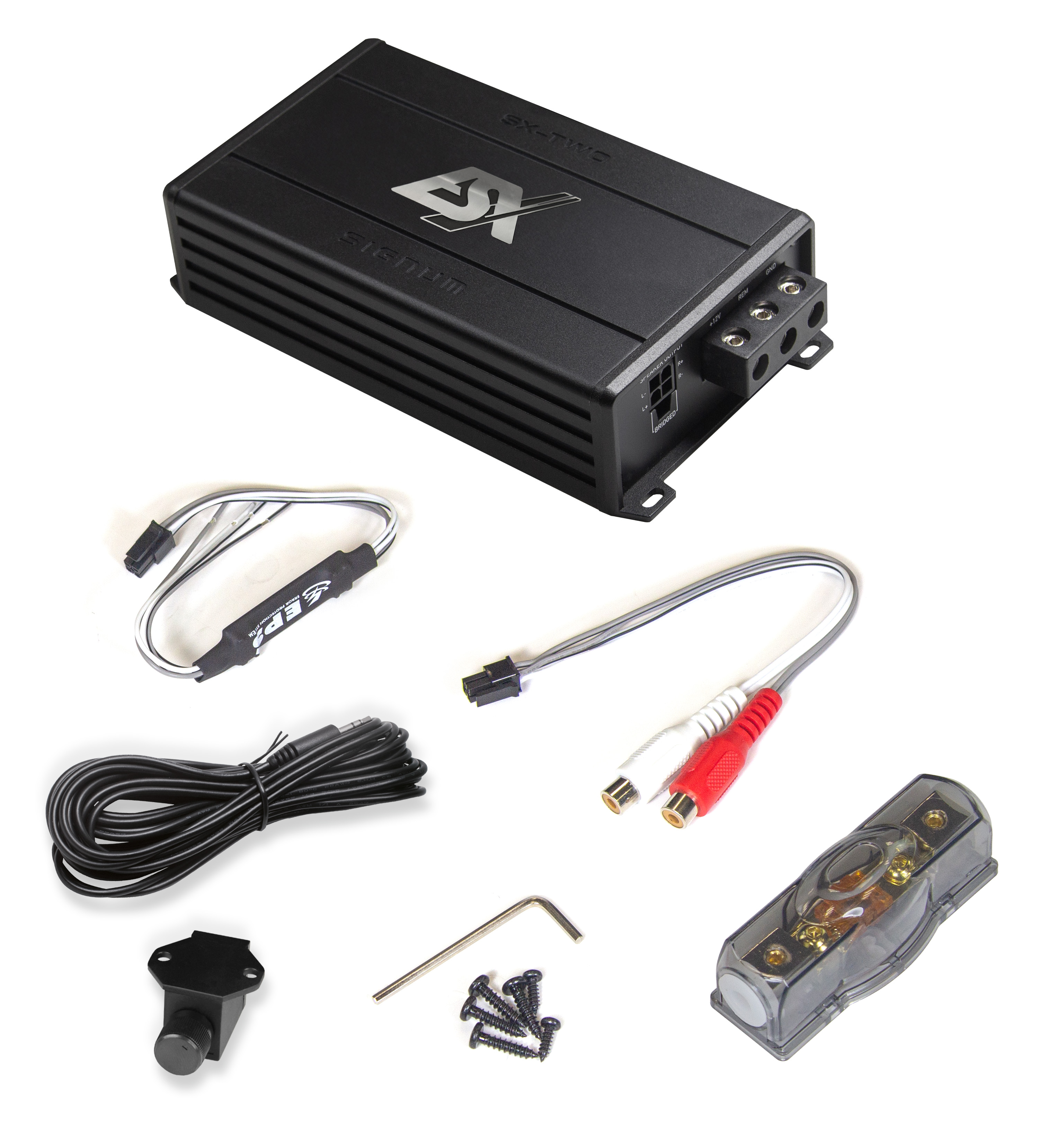

Lieferumfang

• 1 × ESX SX-TWO Verstärker
• 1 × Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Fernbedienung
• 1 × Cinch-Eingangskabel
• 1 × High-Level-Eingangskabel
• 1 × externe 40-A-Sicherung
• 1 × Sicherungshalter
• 1 × Bedienungsanleitung
