ESX VE1000.6SP

ESX VISION VE1000.6SP – 6-Kanal Class-D DSP-Verstärker mit 12-Kanal High-End-Soundprozessor

Der ESX VE1000.6SP ist eine kompromisslose DSP-Endstufe für anspruchsvolle Mehrkanal-Soundsysteme. Sie kombiniert sechs leistungsstarke Class-D-Verstärkerkanäle mit einem frei konfigurierbaren 12-Kanal-Signalprozessor und stellt insgesamt bis zu 1.000 Watt RMS bereit. Zwei Kanäle liefern jeweils 100 Watt RMS, während vier besonders leistungsstarke Kanäle bis zu 200 Watt RMS an 2 Ohm bereitstellen – ideal für kräftige Tiefmitteltöner, Tieftöner oder Subwoofer.

Der integrierte Dual-Core-DSP arbeitet mit 96 kHz und hochwertigen 32-Bit-Signalwandlern. Laufzeitkorrektur, Pegel, Phase, Equalizer und aktive Frequenzweichen lassen sich für alle zwölf Ausgangskanäle umfassend konfigurieren. Neben den sechs verstärkten Kanälen stehen sechs zusätzliche prozessierte Cinch-Ausgänge zur Verfügung. Dadurch können externe Verstärker vollständig in das DSP-System eingebunden werden.

Für moderne Werksanlagen besitzt die VE1000.6SP sechs Hochpegeleingänge mit EPS PRO. Eingangsspannung und Eingangswiderstand lassen sich an unterschiedliche OEM-Systeme anpassen. Cinch, optisches SPDIF und Bluetooth-Audiostreaming ermöglichen zusätzlich die direkte Einbindung analoger und digitaler Musikquellen.

Die integrierte Bluetooth-5.0-Schnittstelle dient sowohl zum Musikstreaming als auch zur komfortablen DSP-Steuerung per Smartphone oder Tablet. Dank des außergewöhnlich breiten Betriebsspannungsbereichs von 7,8 bis 30 Volt ist die Endstufe sowohl für klassische 12-Volt-Fahrzeuge als auch für 24-Volt-Bordnetze geeignet.

Highlights

• 6-Kanal Class-D Verstärker mit insgesamt bis zu 1.000 Watt RMS
• Integrierter 12-Kanal High-End-DSP mit Dual-Core-Verarbeitung
• Zwei Verstärkerkanäle mit je 100 Watt RMS an 4 oder 3 Ohm
• Vier High-Power-Kanäle mit je 200 Watt RMS an 2 Ohm
• Sechs zusätzliche, vollständig DSP-prozessierte Cinch-Ausgänge
• 32-Bit A/D- und D/A-Signalwandler
• Full-HD-Audio-Signalverarbeitung mit 96 kHz
• Frei einstellbare Hochpass-, Tiefpass- und Bandpassfilter
• Flankensteilheiten von 6 bis 48 dB pro Oktave
• Präzise Laufzeitkorrektur in Schritten von 0,01 Millisekunden
• Integriertes Bluetooth 5.0 für Streaming und App-Steuerung
• Cinch-, High-Level-, SPDIF- und Bluetooth-Eingänge
• EPS PRO für die Integration in moderne Werks-Soundsysteme
• Automatische Einschaltung über DC-Offset oder Audiosignal
• Für 12- und 24-Volt-Bordnetze geeignet
• Kompakte Abmessungen trotz hoher Leistung

Technische Daten

Verstärker und Systemaufbau

• Gerätetyp: DSP-Mehrkanalverstärker
• Verstärkerkanäle: 6
• DSP-Ausgangskanäle: 12
• Verstärkertechnologie: Class D
• Gesamtausgangsleistung: bis zu 1.000 Watt RMS
• Einsatzbereich: vollaktive Mehrwege-Systeme, Front- und Hecksysteme, Tieftöner und Subwoofer
• Zusätzliche externe Verstärker über sechs DSP-Ausgänge integrierbar

Ausgangsleistung

• Kanäle 1 und 2: 2 × 100 Watt RMS an 4 oder 3 Ohm
• Kanäle 3 bis 6: 4 × 200 Watt RMS an 2 Ohm
• Verstärkte Lautsprecherausgänge: insgesamt 6
• High-Power-Lautsprecherausgänge: 4
• Standard-Lautsprecherausgänge: 2
• Leistungsarchitektur: vier besonders leistungsstarke 2-Ohm-Kanäle plus zwei Fullrange-Kanäle

DSP und Signalverarbeitung

• Signalprozessor: digitaler 12-Kanal Full-HD-Audio-DSP
• DSP-Chip: Analog Devices ADAU1452
• Prozessorarchitektur: 32 Bit
• Prozessortakt: 294 MHz
• DSP-Auflösung: Full HD Audio
• Abtastrate: 96 kHz
• DSP-Steuerung: ESX DSP Toolkit
• PC-Kompatibilität: Microsoft Windows 10 oder neuer
• App-Steuerung: Smartphone und Tablet über Bluetooth
• Eingangsmixer: vorhanden
• Frei konfigurierbares Signalrouting: vorhanden
• Priority Input Mode: für digitale Eingangssignale
• Subwoofer-Pegelregelung: vorhanden
• Dynamic Loudness Adjustment: vorhanden
• Preset-Umschaltung über externen Mode-Schalteingang möglich

Signalwandler

• A/D-Wandler: AKM Velvet Sound Series 5
• A/D-Auflösung: 32 Bit
• D/A-Wandler: AKM Velvet Sound Series 5
• D/A-Auflösung: 32 Bit
• Hochwertige Wandlersektion für niedrige Verzerrungen und hohe Dynamik

Aktivweichen und Filter

• Hochpassfilter: frei einstellbar
• Tiefpassfilter: frei einstellbar
• Bandpassfilter: frei einstellbar
• Filter-Flankensteilheiten: 6 bis 48 dB pro Oktave
• Kanalgetrennte Filterkonfiguration: möglich
• Pegelregelung: kanalgetrennt
• Phasenverschiebung: einstellbar
• Laufzeitkorrektur: 0 bis 20 Millisekunden
• Schrittweite der Laufzeitkorrektur: 0,01 Millisekunden
• Maximale Laufzeitstrecke: abhängig von der Schallgeschwindigkeit rund 6,8 Meter

Analoge Eingänge

• Cinch-Eingänge: 6 Kanäle
• Cinch-Ausführung: symmetrisch
• Anschluss der Cinch-Eingänge: über Kabelstecker
• Eingangsempfindlichkeit Low-Level: 500 mV bis 6 Volt
• Eingangswiderstand Low-Level: 10 kOhm
• High-Level-Eingänge: 6 Kanäle
• High-Level-Anschluss: über Kabelstecker
• High-Level-System: EPS PRO
• Eingangsempfindlichkeit High-Level, Bereich 1: 2 bis 15 Volt
• Eingangsempfindlichkeit High-Level, Bereich 2: 15 bis 40 Volt
• High-Level-Eingangswiderstand: 10, 150 oder 600 Ohm schaltbar
• Geeignet für schwache und besonders leistungsstarke OEM-Verstärkerausgänge

Digitale und kabellose Eingänge

• Optischer Digitaleingang: 1 × Stereo SPDIF
• Maximale SPDIF-Abtastrate: 96 kHz
• SPDIF-Auflösung: 24 Bit
• Bluetooth-Stereoeingang: integriert
• Bluetooth-Version: 5.0
• Bluetooth-Profile: A2DP und AVRCP
• Unterstützte Bluetooth-Codecs: aptX, aptX Low Latency, AAC und SBC
• Bluetooth-Funktionen: Full-HD-Audiostreaming und DSP-App-Steuerung
• Bluetooth-Antenne: im Lieferumfang beziehungsweise integriert

Ausgänge

• Verstärkte Lautsprecherausgänge: 6
• Davon High-Power-Ausgänge: 4
• Davon Standard-Ausgänge: 2
• Prozessierte Cinch-Ausgänge: 6
• Cinch-Ausgänge vollständig über DSP konfigurierbar
• Schaltausgang für externen Lüfter: +12 Volt
• Remote-Ausgang für externe Geräte: vorhanden
• Mode-Schalteingang für automatische Preset-Umschaltung: vorhanden

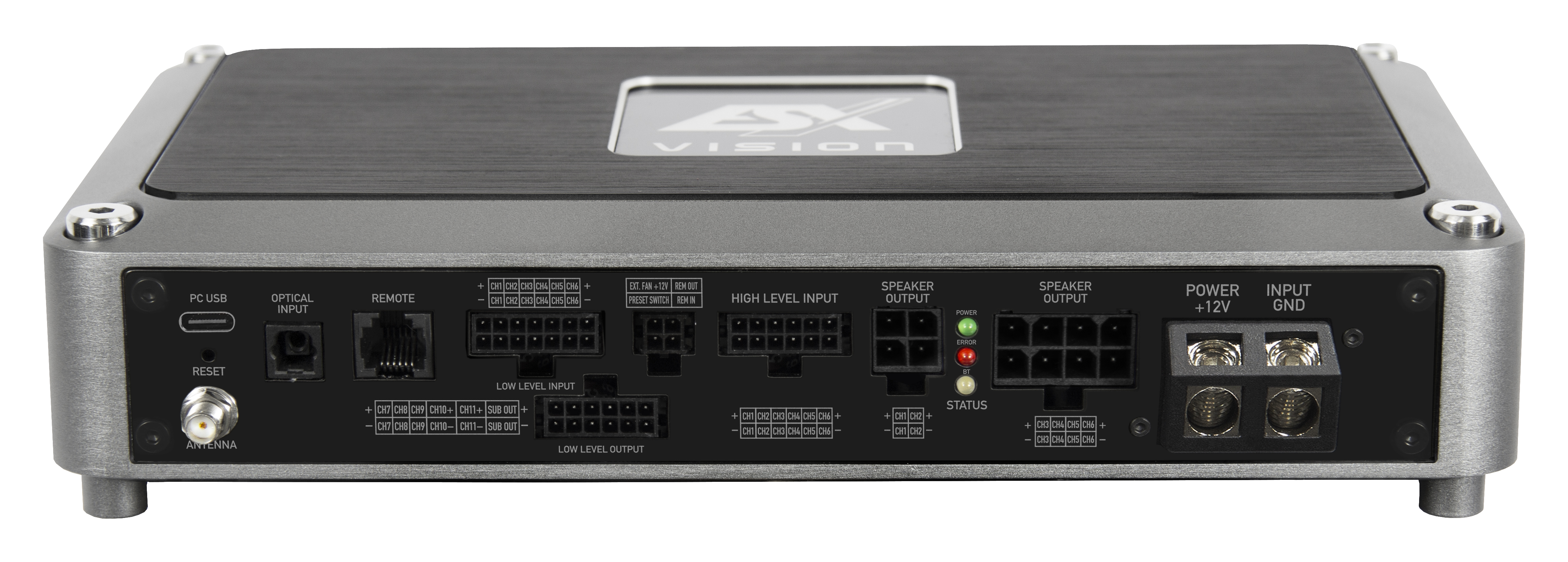

Anschlüsse und Bedienung

• USB-Anschluss: USB Typ C
• USB-Funktion: Verbindung zur DSP-PC-Software
• Fernbedienungsanschluss: RJ45
• Anschluss für optionale LCD-Fernbedienung: vorhanden
• Remote-In: vorhanden
• Remote-Out: vorhanden
• Mode-Preset-Schalteingang: vorhanden
• Optionales Bediengerät: LCD-Kabelfernbedienung

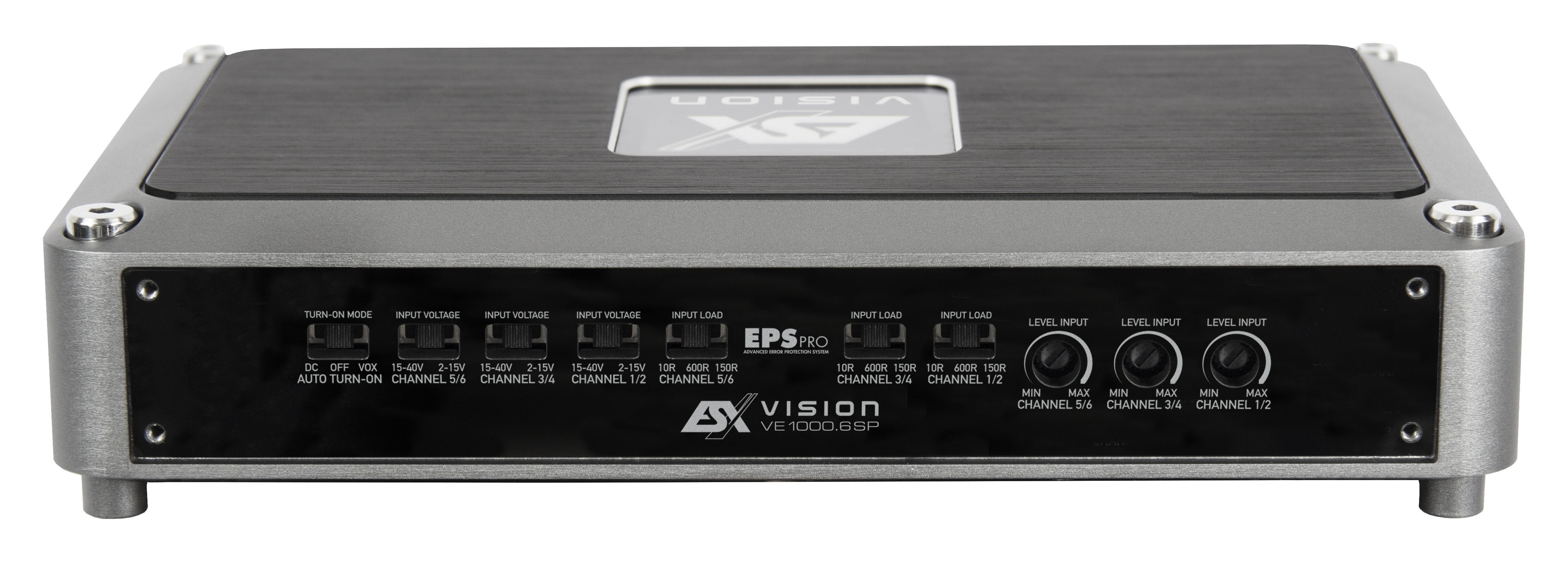

Automatische Einschaltung und OEM-Integration

• Auto-Turn-On über DC-Offset: möglich
• Auto-Turn-On über Audiosignal beziehungsweise VOX: möglich
• Auto-Turn-On deaktivierbar
• EPS PRO zur Anpassung an OEM-Lautsprecherdiagnosen
• High-Level-Eingangsspannung bis 40 Volt
• Schaltbare Eingangslast für unterschiedliche Werks-Soundsysteme
• Integration ohne separaten High-Low-Adapter möglich

Audio-Kennwerte

• Frequenzgang: 5 Hz bis 45.000 Hz
• Signal-Rauschabstand: 106,5 dB, A-bewertet
• Klirrfaktor bei 1 Watt RMS: 0,005 %
• Klirrfaktor bei 5 Watt RMS: 0,003 %
• Gemessene Verzerrungen je nach Betriebszustand bis etwa 0,0025 %
• Fullrange-Wiedergabe bis weit über den hörbaren Frequenzbereich

Stromversorgung

• Betriebsspannung: 7,8 bis 30 Volt DC
• Geeignet für 12-Volt-Bordnetze: ja
• Geeignet für 24-Volt-Bordnetze: ja
• Start-Stopp- und Spannungsschwankungsfreundlicher Betrieb durch breiten Spannungsbereich
• Externe Hauptsicherung nahe der Fahrzeugbatterie erforderlich
• Stromkabel und Absicherung entsprechend Einbau, Kabellänge und Leistungsanforderung dimensionieren

Abmessungen

• Breite: 250 mm
• Höhe: 50 mm
• Tiefe: 150 mm
• Bauform: kompakter 6-Kanal DSP-Verstärker
• Montage: geeignet für versteckte Einbauorte, Doppelboden oder Sitzbereich

Besondere Ausstattung

• Vollständiger 12-Kanal-DSP trotz kompakter Bauform
• Sechs interne Verstärkerkanäle plus sechs externe DSP-Ausgänge
• Bluetooth-Modul serienmäßig integriert
• Audiostreaming ohne zusätzliche Quelle möglich
• DSP-Steuerung über PC, Smartphone oder Tablet
• Preset-Umschaltung durch externes Fahrzeugsignal möglich
• Externer Lüfter über integrierten 12-Volt-Ausgang steuerbar
