Gladen Beta 130-X

GLADEN BETA 130-X – kompakter 13 cm 2-Wege-Koaxiallautsprecher mit 3 Ohm

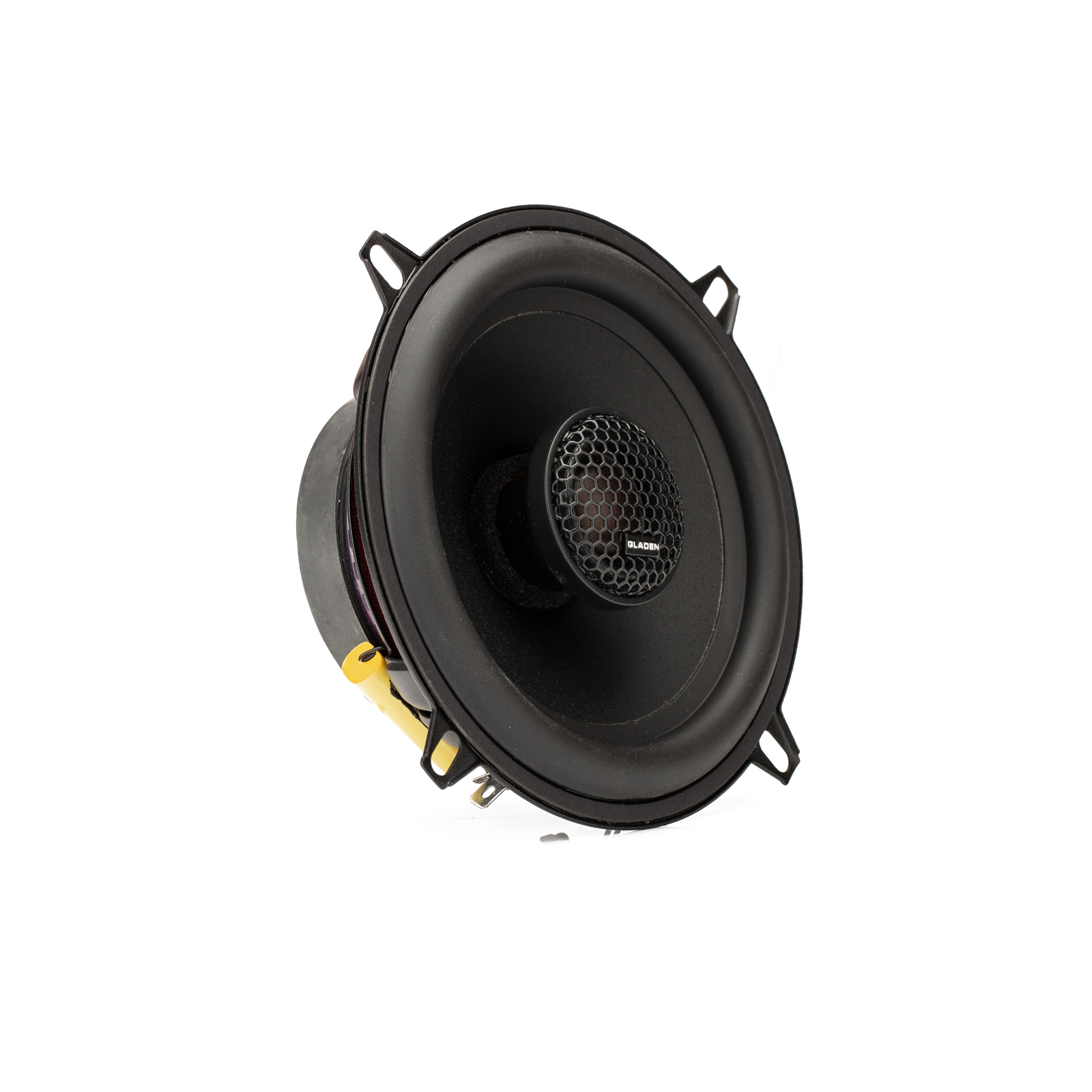

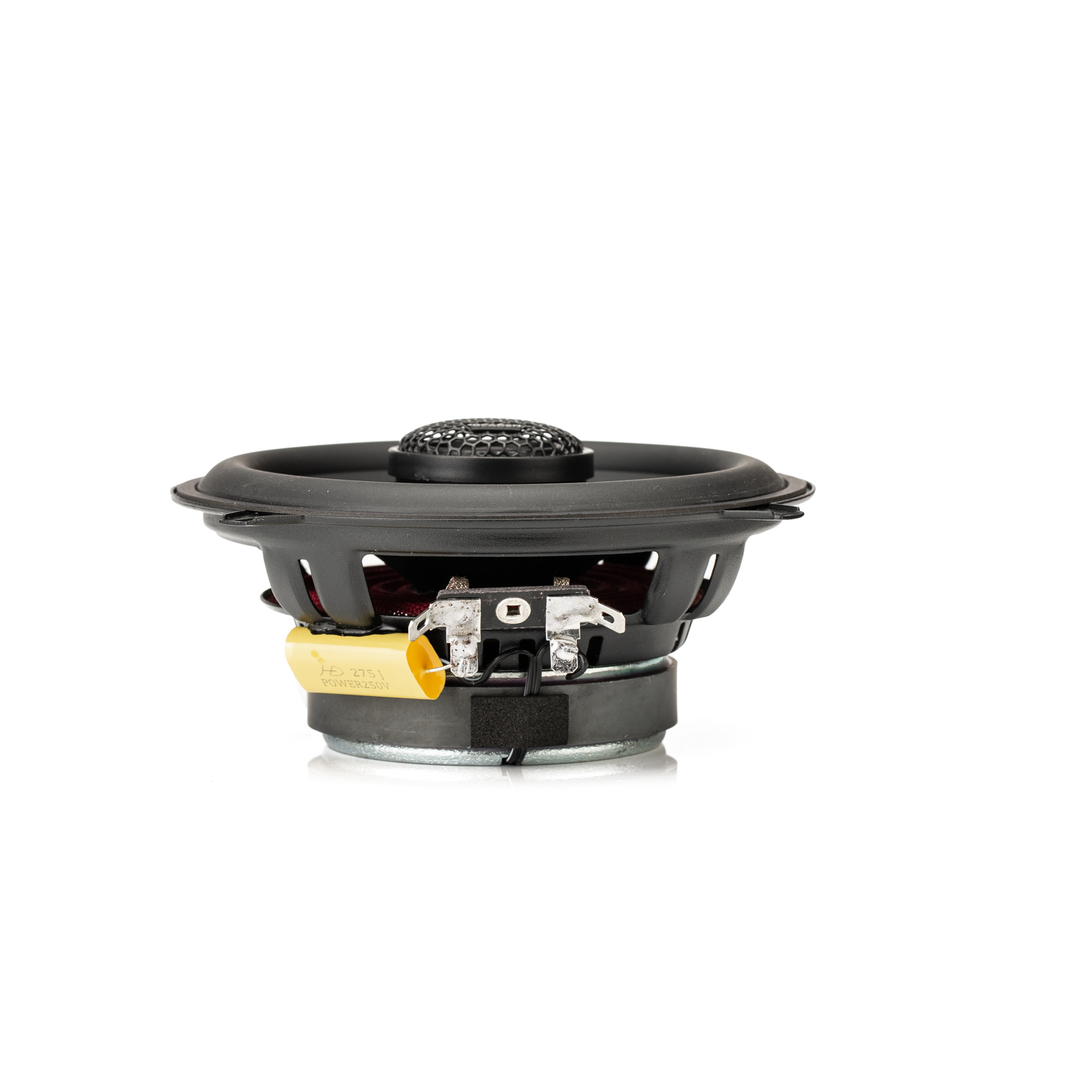

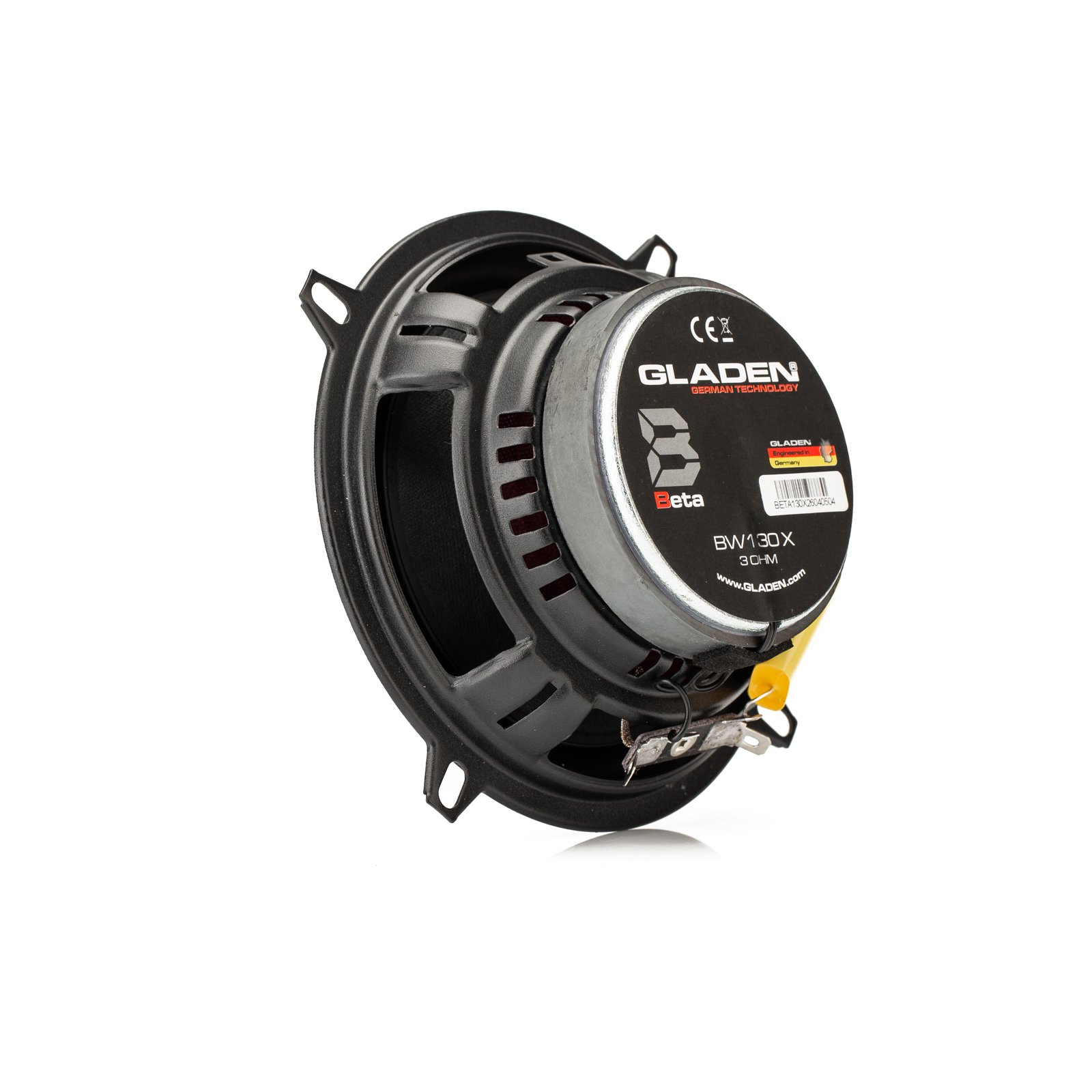

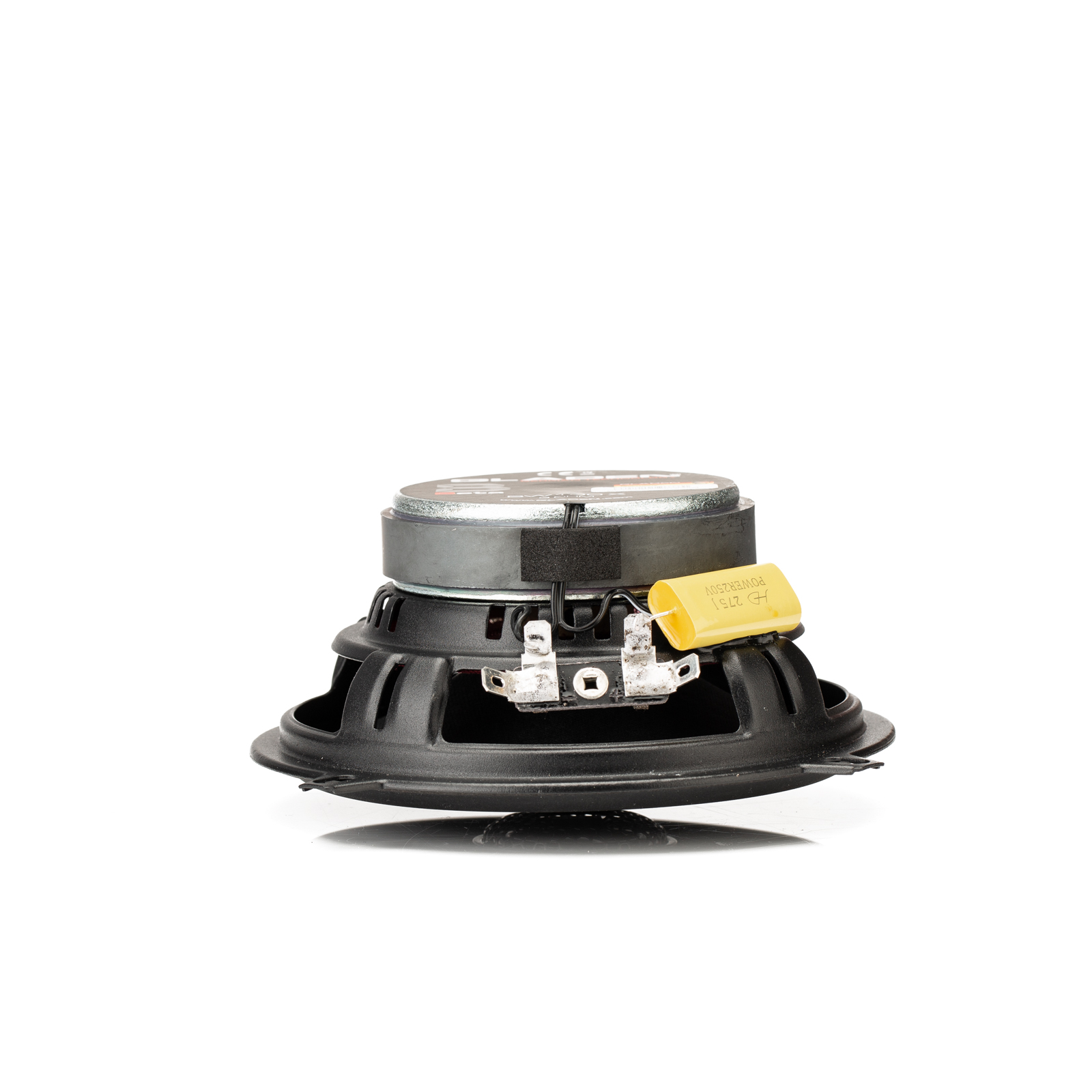

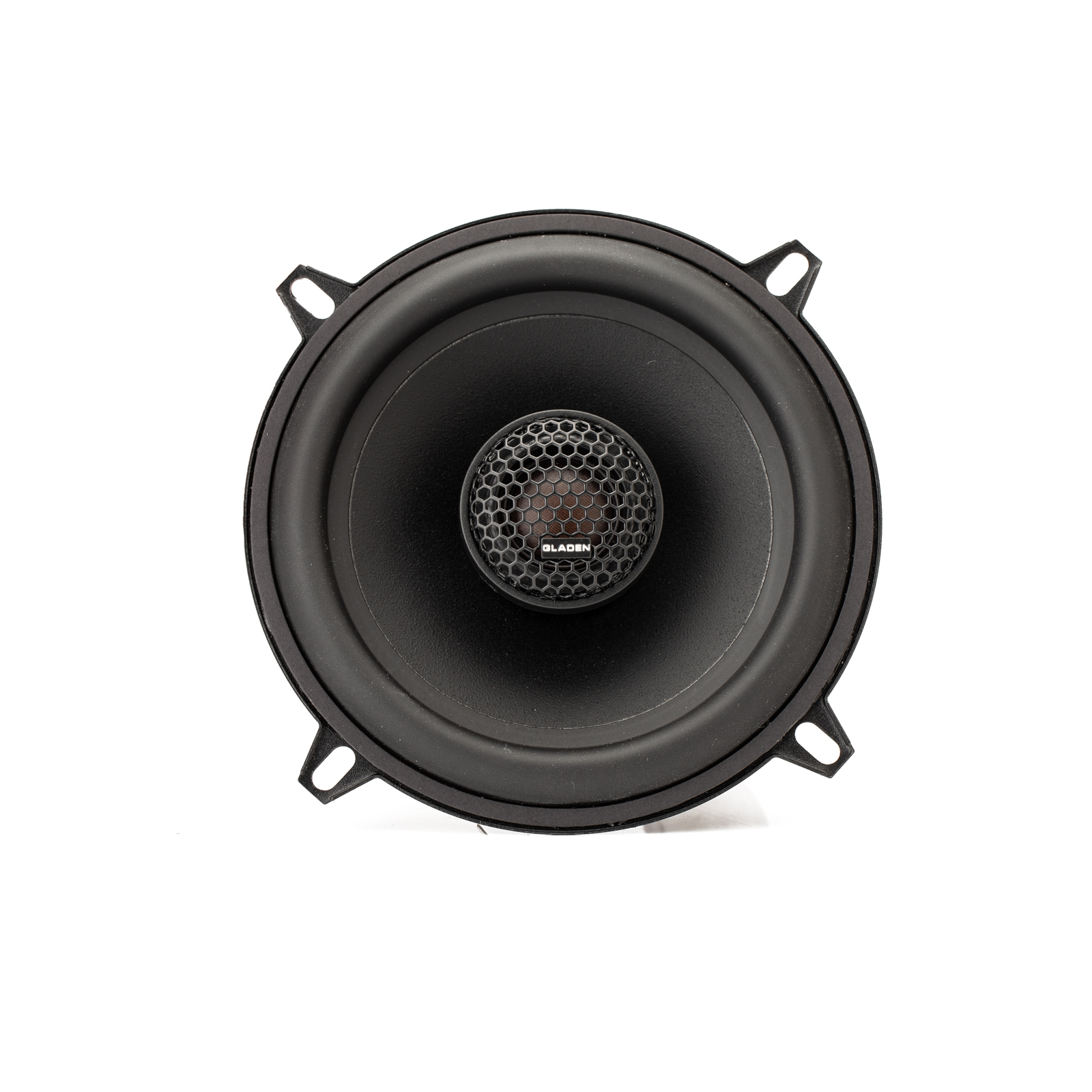

Der GLADEN BETA 130-X ist ein kompakter 2-Wege-Koaxiallautsprecher für die unkomplizierte Aufwertung serienmäßiger Fahrzeuglautsprecher. Tiefmitteltöner und Hochtöner sind in einem gemeinsamen 130-mm-Chassis untergebracht. Dadurch eignet sich das System besonders für Fahrzeuge mit begrenztem Einbauraum und Einbaupositionen, an denen keine separaten Hochtöner oder externen Frequenzweichen installiert werden sollen.

Der 130-mm-Tiefmitteltöner arbeitet mit einer klassischen Papiermembran. Das gute Eigendämpfungsverhalten des Materials unterstützt eine natürliche, saubere und verfärbungsarme Wiedergabe von Stimmen und Instrumenten. Gleichzeitig sorgt die kompakte Membranfläche für ein kontrolliertes Abstrahlverhalten und eine präzise Darstellung des Grund- und Mitteltonbereichs.

Im Zentrum des Tiefmitteltöners befindet sich ein 20-mm-Hochtöner mit Seidenmembran. Die koaxiale Anordnung bildet eine kompakte Schallquelle und sorgt für eine homogene Wiedergabe mit gleichmäßigem Abstrahlverhalten. Die abgestimmte interne Filterung übernimmt die Frequenzaufteilung zwischen Tiefmitteltöner und Hochtöner, sodass keine separate Frequenzweiche erforderlich ist.

Mit einer Nennimpedanz von 3 Ohm nutzt der BETA 130-X die Leistungsreserven vieler Serien- und Nachrüstradios effizient aus. Gleichzeitig kann das System an einer kompakten externen Endstufe betrieben werden. Eine Belastbarkeit von 40 Watt RMS und 80 Watt maximal macht den Koaxiallautsprecher zu einer praxisgerechten Lösung für Front-, Heck- und Seitenlautsprecherplätze.

Highlights

• Kompaktes 13-cm-2-Wege-Koaxiallautsprechersystem
• Tiefmitteltöner und Hochtöner in einem Chassis
• 40 Watt RMS Belastbarkeit
• 80 Watt maximale Belastbarkeit
• 3-Ohm-Nennimpedanz
• 130-mm-Tiefmitteltöner mit Papiermembran
• Natürliche und verfärbungsarme Mitteltonwiedergabe
• Kontrollierter Grundtonbereich
• Belastbare Nomex-Zentrierspinne
• 25-mm-Schwingspule des Tiefmitteltöners
• Zentral integrierter 20-mm-Hochtöner
• Seidenmembran für eine angenehme Hochtonwiedergabe
• Abgestimmte interne Frequenzfilterung
• Keine separate Frequenzweiche erforderlich
• Für Autoradio- und Verstärkerbetrieb geeignet
• Ideal für Einbauplätze mit begrenztem Bauraum

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Koaxiallautsprechersystem
• Produktserie: GLADEN BETA
• Nenngröße: 130 mm beziehungsweise 5,25 Zoll
• Systemaufbau: Tiefmitteltöner mit zentral integriertem Hochtöner
• Anzahl der Lautsprecher: 2
• Wiedergabekanäle: links und rechts
• Nennimpedanz des Systems: 3 Ohm
• Separate Frequenzweiche erforderlich: nein
• Einsatzbereich: Fahrzeugtüren, Seitenverkleidungen, Armaturenbrett und Hecklautsprecherplätze

Belastbarkeit

• Nennbelastbarkeit: 40 Watt RMS pro Lautsprecher
• Maximale Belastbarkeit: 80 Watt pro Lautsprecher
• Herstellerangabe: 80 / 40 Watt
• Betrieb direkt am Autoradio: möglich
• Betrieb an einer externen Endstufe: möglich
• Für höhere Pegel ist ein korrekt eingestellter Hochpassfilter empfehlenswert

Tiefmitteltöner

• Anzahl: 2
• Nenndurchmesser: 130 mm
• Nennimpedanz: 3 Ohm
• Membranmaterial: Papier
• Membranbauart: Konusmembran
• Zentrierspinne: Nomex
• Schwingspulendurchmesser: 25 mm
• Auslegung: Grundton-, Mittelton- und Oberbasswiedergabe
• Konstruktion auf effizienten Betrieb und kontrolliertes Abstrahlverhalten abgestimmt

Thiele-Small-Parameter des Tiefmitteltöners

• Resonanzfrequenz Fs: 81 Hz
• Gleichstromwiderstand Re: 2,64 Ohm
• Mechanische Güte Qms: 4,39
• Elektrische Güte Qes: 1,22
• Gesamtgüte Qts: 0,96
• Äquivalentvolumen Vas: 6,16 Liter
• Effektive Membranfläche Sq: 88 cm²
• Bewegte Masse Mms: 7 g

Hochtöner

• Anzahl: 2
• Bauart: zentral integrierter Koaxialhochtöner
• Durchmesser: 20 mm
• Schwingspulendurchmesser: 20 mm
• Membranmaterial: Seide
• Nennimpedanz: 4 Ohm
• Interne Frequenzfilterung: vorhanden
• Separate Verkabelung: nicht erforderlich
• Gemeinsamer Lautsprecheranschluss für Tiefmitteltöner und Hochtöner

Interne Frequenzfilterung

• Abgestimmte interne Filterung: vorhanden
• Separate externe Frequenzweiche: nicht erforderlich
• Automatische Frequenzaufteilung zwischen Tiefmitteltöner und Hochtöner
• Auf ein geschlossenes und ausgewogenes Klangbild abgestimmt
• Kompakter Systemaufbau ohne zusätzliche Frequenzweichenmodule

Klangliche Abstimmung

• Natürliche Wiedergabe durch klassische Papiermembran
• Gutes Eigendämpfungsverhalten des Membranmaterials
• Saubere und verständliche Stimmwiedergabe
• Kontrollierter Grundtonbereich
• Präzise Mitteltondarstellung
• Angenehme Hochtonwiedergabe durch Seidenmembran
• Gleichmäßiges Abstrahlverhalten durch koaxiale Anordnung
• Homogener Übergang zwischen Tiefmitteltöner und Hochtöner
• Ausgewogene Abstimmung für unterschiedliche Musikrichtungen

Radio- und Verstärkerbetrieb

• Die 3-Ohm-Impedanz ermöglicht eine höhere Leistungsabgabe vieler Autoradios als klassische 4-Ohm-Lautsprecher
• Für Serienradios mit stabilen Lautsprecherausgängen geeignet
• Für Nachrüstradios und kompakte Mehrkanalverstärker geeignet
• Externe Endstufe muss bei 3 Ohm pro Kanal stabil arbeiten
• Verstärkerleistung passend zur RMS-Belastbarkeit auswählen
• Eingangspegel einer Endstufe sorgfältig an die Signalquelle anpassen
• Verzerrte Ausgangssignale können die Lautsprecher auch bei geringer Leistung beschädigen

Empfohlene Filterung

• Hochpassfilter zur Entlastung bei tiefen Frequenzen empfehlenswert
• Trennfrequenz abhängig von Einbauort, Fahrzeugakustik und gewünschtem Maximalpegel
• Bei zusätzlichem Subwoofer kann der Tiefbassbereich gezielt ausgeblendet werden
• Filterung über Autoradio, DSP oder externe Endstufe möglich
• Ohne Hochpass ist die mechanische Belastung bei hohen Pegeln größer

Einsatzmöglichkeiten

• Ersatz serienmäßiger 130-mm-Lautsprecher
• Einsatz als Frontlautsprecher bei begrenztem Einbauraum
• Einsatz als Hecklautsprecher
• Einsatz in Seitenverkleidungen
• Geeignet für einfache OEM-Upgrades ohne separate Hochtönermontage
• Geeignet für Systeme mit zusätzlichem Subwoofer
• Nutzung an Werksradio, Nachrüstradio oder Mehrkanalverstärker möglich

Einbauhinweise

• Für zahlreiche 130-mm-Serieneinbauplätze geeignet
• Fahrzeugabhängig können Lautsprecheradapter oder Montageringe erforderlich sein
• Einbauöffnung, Befestigungspunkte und verfügbare Einbautiefe vor der Montage prüfen
• Lautsprecher stabil und möglichst luftdicht mit dem Adapter verbinden
• Fahrzeugtüren und Verkleidungen für eine bessere Grundtonwiedergabe stabilisieren
• Rückseite des Lautsprechers vor eindringender Feuchtigkeit schützen
• Auf ausreichenden Freiraum für Membran und Hochtöneraufbau achten
• Elektrische Anschlüsse gegen Kurzschluss und Korrosion schützen
• Auf identische Polarität auf beiden Fahrzeugseiten achten

Lieferumfang

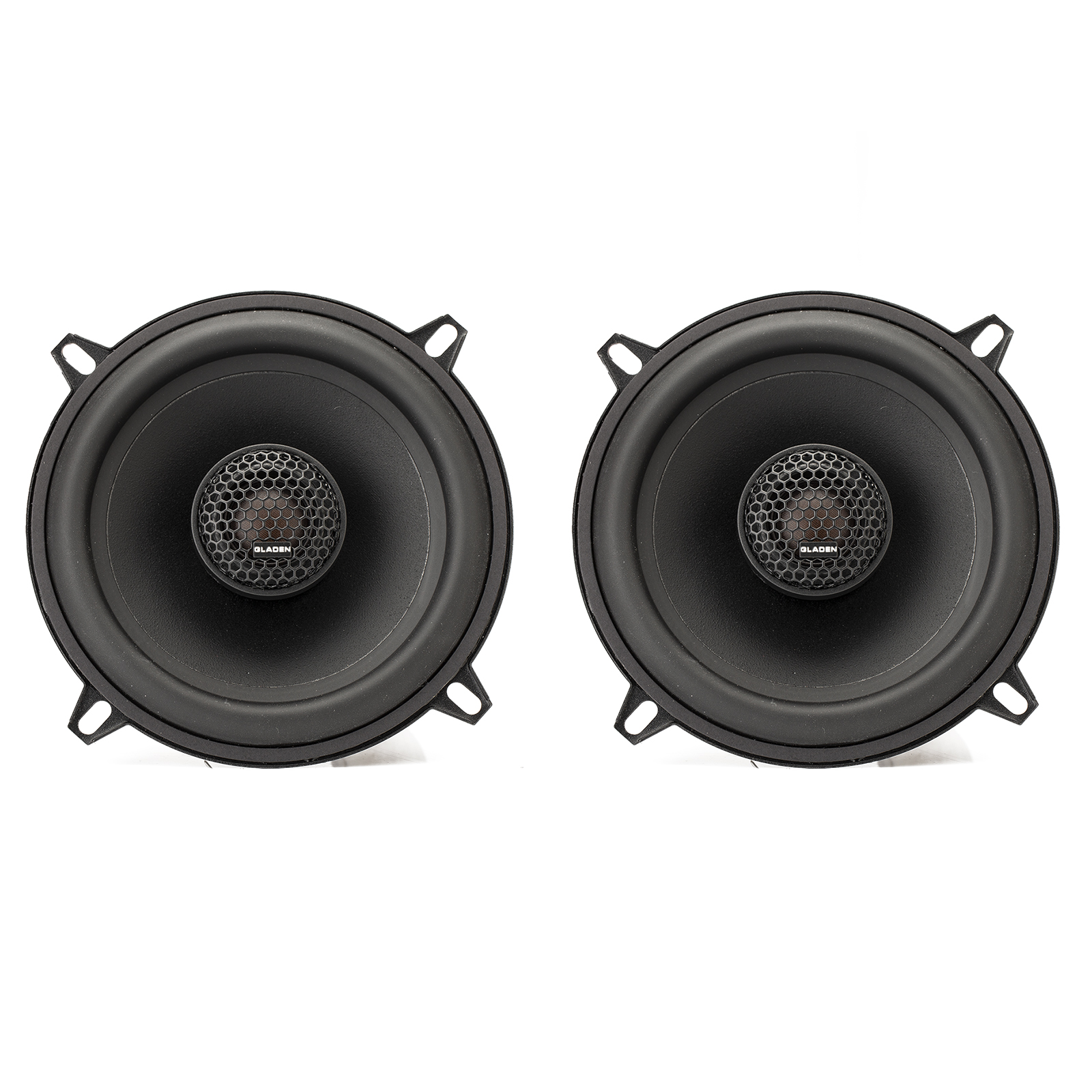

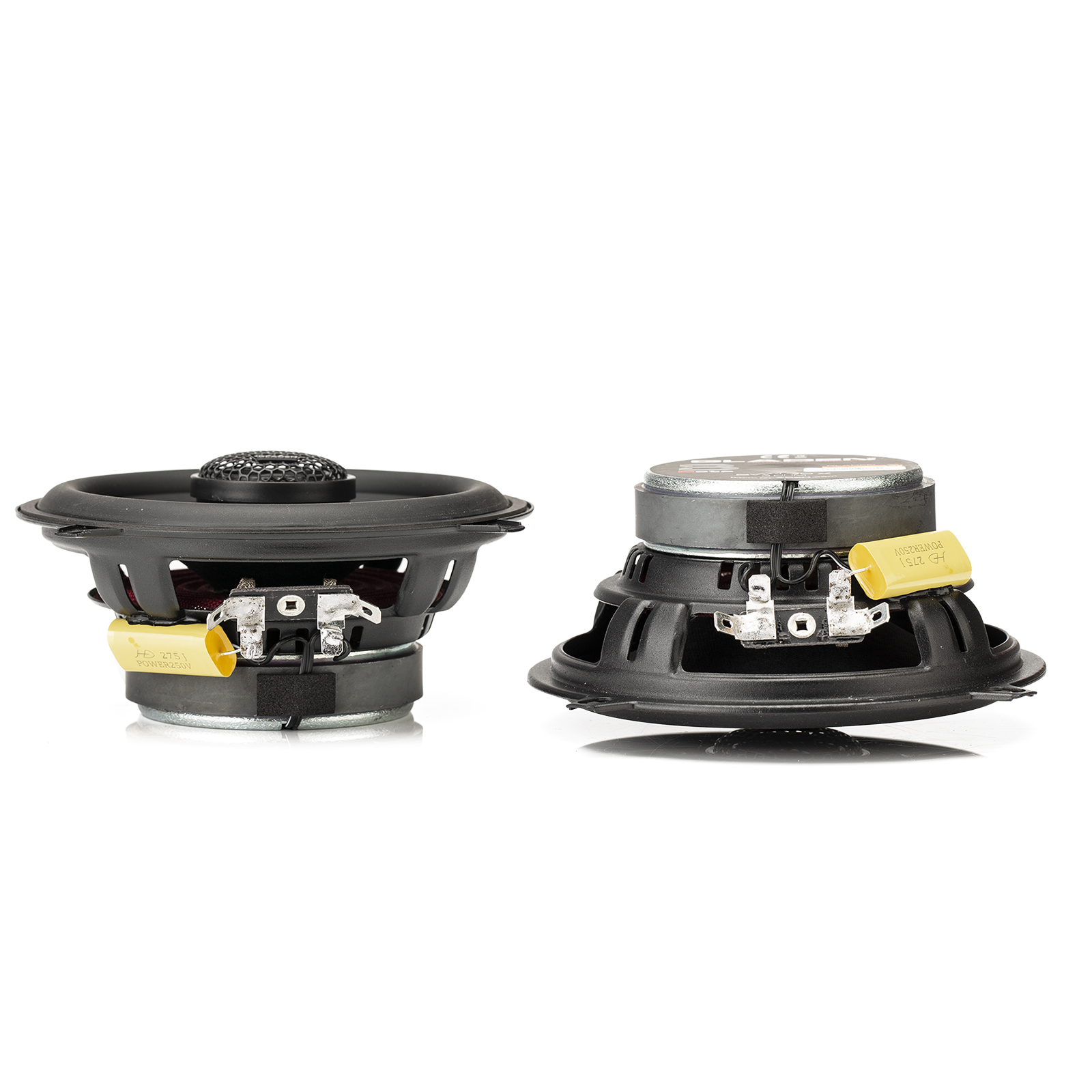

• 2 × GLADEN BETA 130-X Koaxiallautsprecher
• 2 × integrierte 20-mm-Seidenhochtöner
• Integrierte Frequenzfilterung
• Einbau- und Anschlusshinweise
