Gladen Beta 130.2

GLADEN BETA 130.2 – kompaktes 13 cm 2-Wege-Komponentensystem mit 3 Ohm

Das GLADEN BETA 130.2 ist ein kompaktes 2-Wege-Komponentensystem für die klangliche Aufwertung serienmäßiger Fahrzeuglautsprecher. Es kombiniert zwei 130-mm-Tiefmitteltöner mit Papiermembran, zwei separate 25-mm-Seidenhochtöner und kompakte passive Frequenzweichen. Durch seine geringe Baugröße eignet sich das System besonders für fahrzeugspezifische 13-cm-Einbauplätze mit begrenztem Platzangebot.

Die klassischen Papiermembranen der Tiefmitteltöner bieten ein gutes Eigendämpfungsverhalten und ermöglichen eine natürliche, saubere Wiedergabe von Stimmen und Instrumenten. Die Kombination aus Nomex-Zentrierspinne, 25-mm-KSV-Schwingspule und weicher Staubschutzkalotte unterstützt eine kontrollierte Wiedergabe im Grund- und Mitteltonbereich.

Für den Hochton kommen separate 25-mm-Hochtöner mit Seidenmembran zum Einsatz. Ihr Kunststoffgehäuse besitzt ein rückseitiges Koppelvolumen, das eine kontrollierte Arbeitsweise unterstützt. Unterschiedliches Montagematerial erleichtert die Integration in Spiegeldreiecke, Armaturenbrettöffnungen oder vorhandene Hochtönerplätze.

Die kompakten Frequenzweichen trennen das System bei 3.500 Hz mit 12 dB pro Oktave. Der Hochtonpegel kann wahlweise mit 0 dB oder −3 dB betrieben werden. Dadurch lässt sich die Hochtonwiedergabe an Einbauposition, Ausrichtung und Fahrzeugakustik anpassen.

Mit einer Systemimpedanz von 3 Ohm nutzt das BETA 130.2 die Leistungsreserven vieler Serien- und Nachrüstradios effektiv aus. Gleichzeitig eignet sich das System für den Betrieb an einer kompakten Endstufe. Die Tiefmitteltöner sind mit 45 Watt RMS und 90 Watt maximal belastbar.

Highlights

• Hochwertiges 13-cm-2-Wege-Komponentensystem
• Zwei separate 130-mm-Tiefmitteltöner
• Zwei 25-mm-Seidenhochtöner
• 3-Ohm-Systemimpedanz
• 45 Watt RMS Belastbarkeit
• 90 Watt maximale Belastbarkeit
• Papiermembranen mit natürlicher Klangcharakteristik
• Belastbare Nomex-Zentrierspinnen
• 25-mm-KSV-Schwingspulen
• Weiche Staubschutzkalotten
• Hochtönergehäuse mit rückseitigem Koppelvolumen
• Kompakte passive Frequenzweichen
• Trennfrequenz bei 3.500 Hz
• Filtersteilheit von 12 dB pro Oktave
• Zweistufige Hochtonanpassung mit 0 oder −3 dB
• Für Autoradio- und Verstärkerbetrieb geeignet
• Ideal für Einbauplätze mit begrenztem Bauraum

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Komponentensystem
• Produktserie: GLADEN BETA
• Nenngröße: 130 mm beziehungsweise 5,25 Zoll
• Systemaufbau: separate Tiefmitteltöner und Hochtöner
• Anzahl der Tiefmitteltöner: 2
• Anzahl der Hochtöner: 2
• Anzahl der passiven Frequenzweichen: 2
• Systemimpedanz: 3 Ohm
• Einsatzbereich: Fahrzeugtüren, Armaturenbrett, Seitenverkleidungen und fahrzeugspezifische 130-mm-Einbauplätze

Belastbarkeit des Systems

• Nennbelastbarkeit der Tiefmitteltöner: 45 Watt RMS
• Maximale Belastbarkeit der Tiefmitteltöner: 90 Watt
• Herstellerangabe: 90 / 45 Watt
• Betrieb direkt am Autoradio: möglich
• Betrieb an einer externen Endstufe: möglich
• Für höhere Pegel ist ein korrekt eingestellter Hochpassfilter empfehlenswert

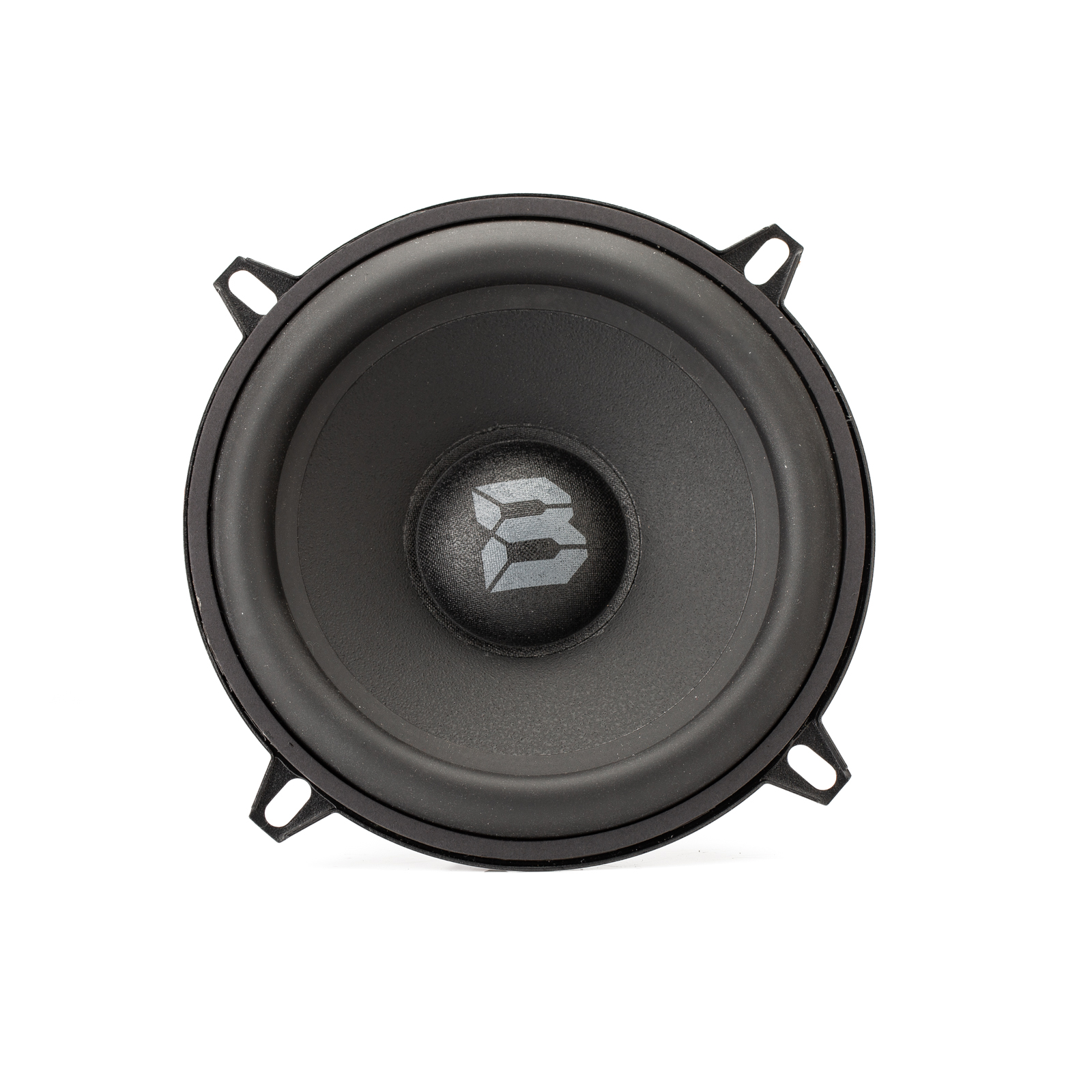

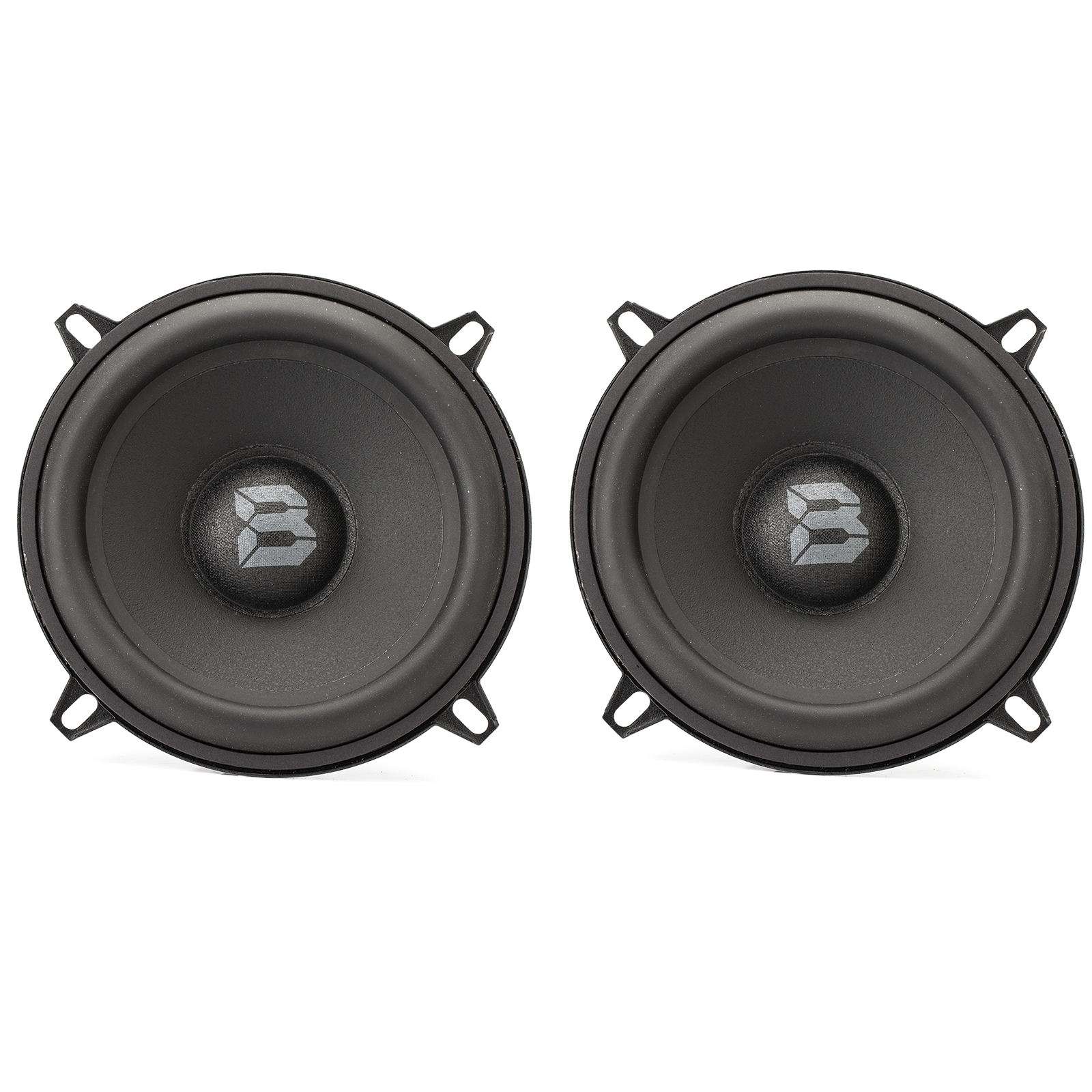

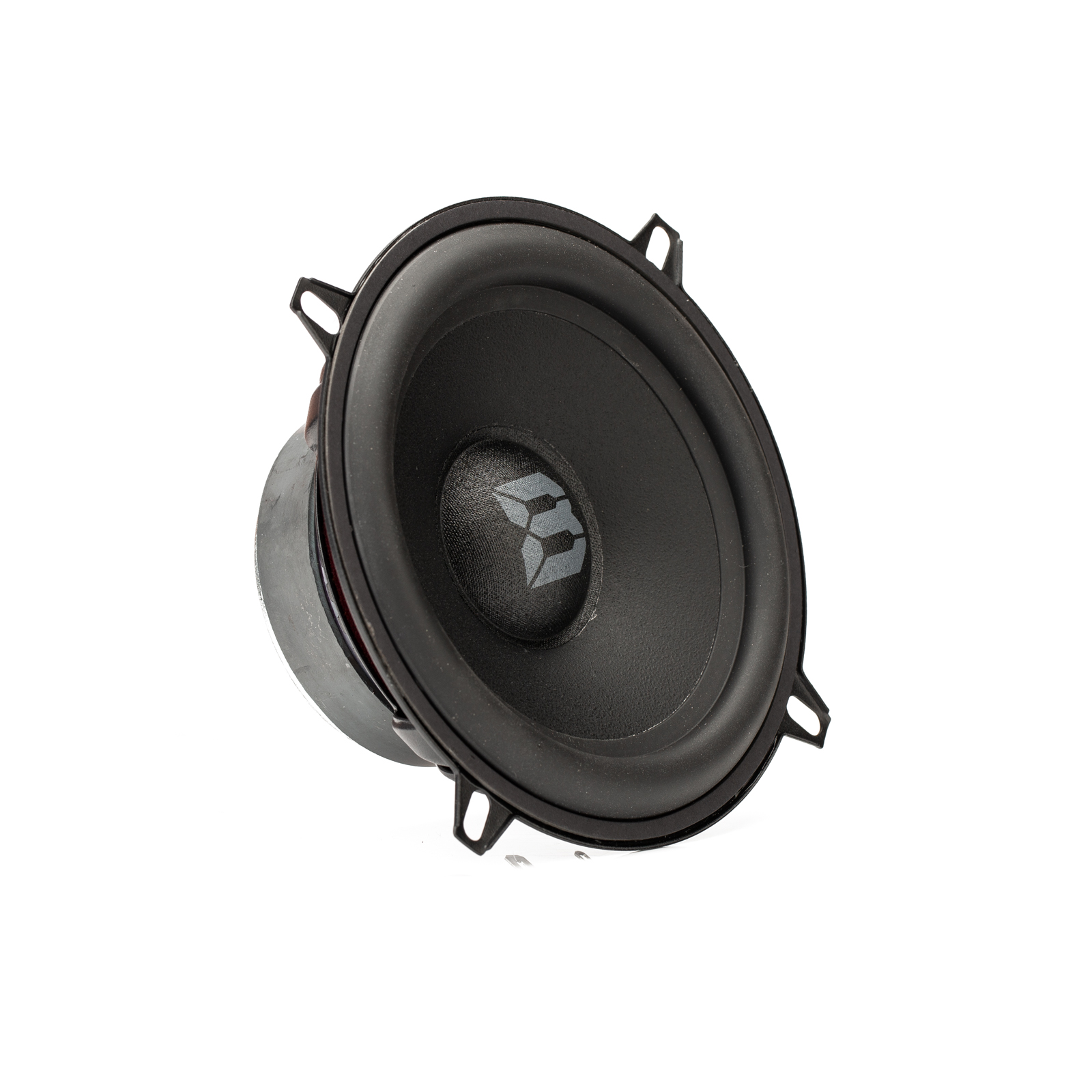

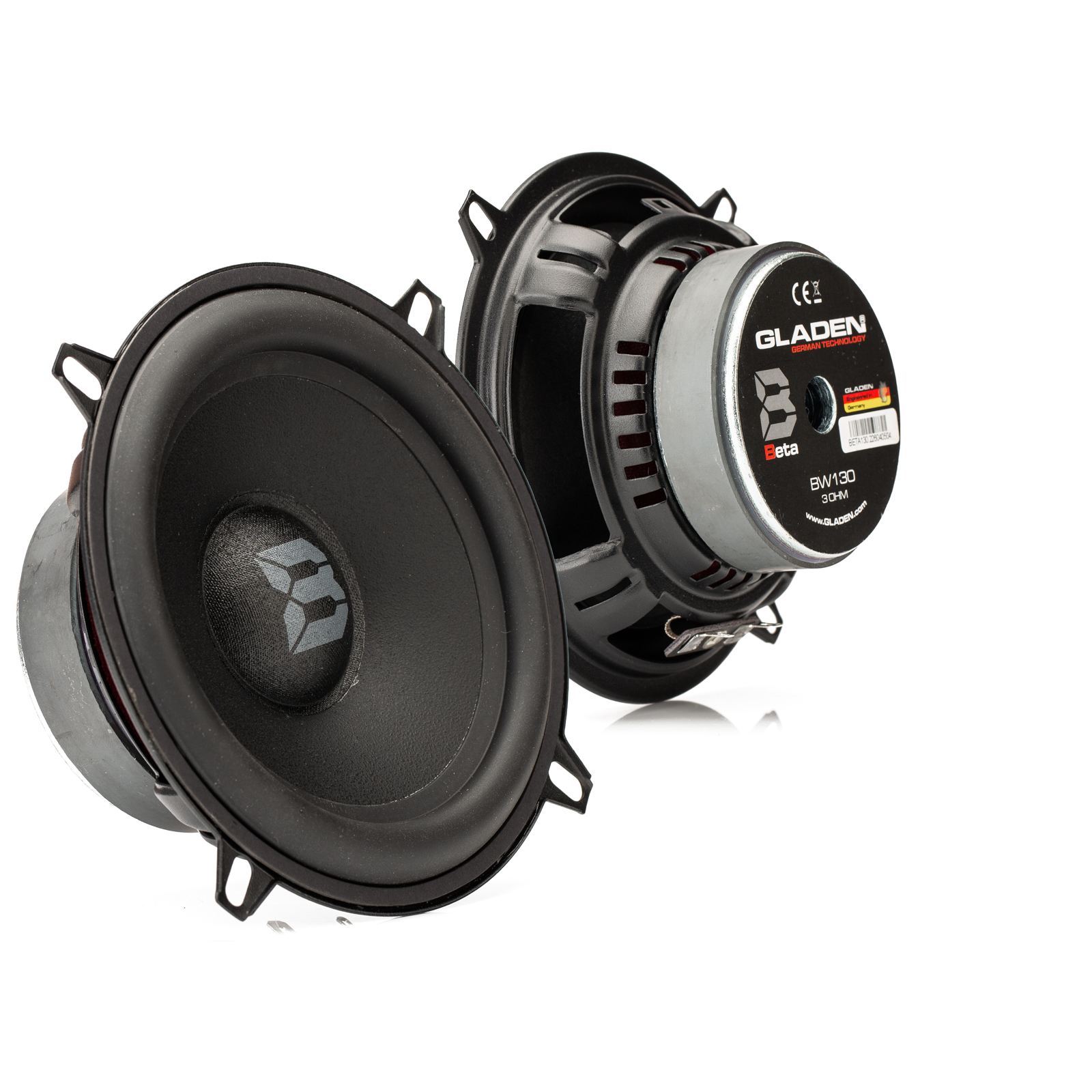

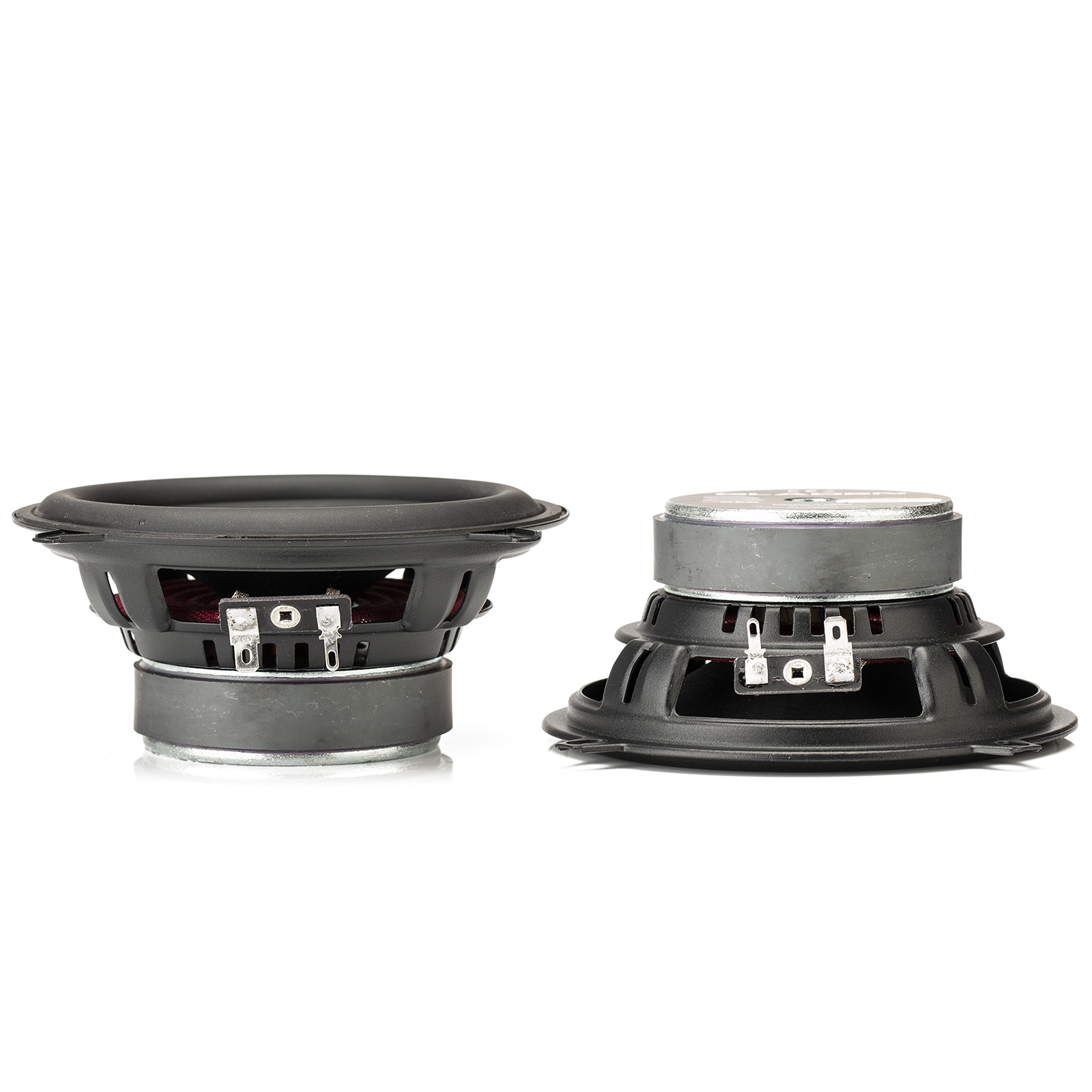

Tiefmitteltöner

• Anzahl: 2
• Nenndurchmesser: 130 mm
• Nennimpedanz: 3 Ohm
• Membranmaterial: Papier
• Membranbauart: Konusmembran
• Zentrierspinne: Nomex
• Schwingspulendurchmesser: 25 mm
• Schwingspulenträger: KSV
• Staubschutzkalotte: Soft Dust Cap
• Auslegung: kontrollierte Grund- und Mitteltonwiedergabe
• Kompakte Konstruktion für fahrzeugspezifische Einbauplätze

Thiele-Small-Parameter der Tiefmitteltöner

• Resonanzfrequenz Fs: 82 Hz
• Gleichstromwiderstand Re: 2,65 Ohm
• Mechanische Güte Qms: 4,26
• Elektrische Güte Qes: 0,99
• Gesamtgüte Qts: 0,96
• Äquivalentvolumen Vas: 4,94 Liter
• Effektive Membranfläche Sq: 88,25 cm²
• Bewegte Masse Mms: 6,98 g

Hochtöner

• Anzahl: 2
• Bauart: separate Gewebehochtöner
• Membranmaterial: Seide
• Durchmesser: 25 mm
• Schwingspulendurchmesser: 25 mm
• Nennimpedanz: 4 Ohm
• Resonanzfrequenz Fs: 1.500 Hz
• Gleichstromwiderstand Re: 3,3 Ohm
• Effektive Membranfläche Sq: 6,6 cm²
• Kunststoffgehäuse mit rückseitigem Koppelvolumen
• Unterschiedliches Montagematerial für verschiedene Einbauarten enthalten

Belastbarkeit der Hochtöner

• Nennbelastbarkeit: 60 Watt
• Maximale Belastbarkeit: 80 Watt
• Messbedingung: Trennung bei 3.500 Hz mit 24 dB pro Oktave
• Betrieb ausschließlich mit geeigneter Frequenzweiche empfohlen
• Direkter ungefilterter Anschluss an einen Verstärker nicht zulässig

Passive Frequenzweichen

• Bauart: passive 2-Wege-Frequenzweichen
• Anzahl: 2
• Trennfrequenz: 3.500 Hz
• Filtersteilheit: 12 dB pro Oktave
• Hochton-Pegelanpassung: zweistufig
• Pegelstellung 1: 0 dB
• Pegelstellung 2: −3 dB
• Bauform: kompakt
• Separate Frequenzweiche für die linke und rechte Fahrzeugseite

Klangliche Abstimmung

• Natürliche Wiedergabe durch klassische Papiermembranen
• Gutes Eigendämpfungsverhalten
• Saubere und verständliche Stimmwiedergabe
• Strukturierter Grundtonbereich
• Präzise Mitteltondarstellung
• Fein aufgelöste Hochtonwiedergabe durch Seidenmembranen
• Homogener Übergang zwischen Tiefmitteltöner und Hochtöner
• Hochtonpegel an Einbauposition und Fahrzeugakustik anpassbar

Radio- und Verstärkerbetrieb

• Die 3-Ohm-Impedanz ermöglicht eine erhöhte Leistungsabgabe vieler Autoradios
• Für Serienradios mit stabilen Lautsprecherausgängen geeignet
• Für Nachrüstradios und kompakte Mehrkanalverstärker geeignet
• Externe Endstufe sollte an 3 Ohm pro Kanal stabil arbeiten
• Verstärkerleistung passend zur RMS-Belastbarkeit des Systems wählen
• Gain-Regler der Endstufe korrekt an die Signalquelle anpassen
• Verzerrte Verstärkersignale können die Lautsprecher auch bei geringer Leistung beschädigen

Empfohlene Filterung

• Hochpassfilter zur Entlastung der Tiefmitteltöner empfehlenswert
• Trennfrequenz abhängig von Einbauplatz, Türdämmung und gewünschtem Maximalpegel
• Bei zusätzlichem Subwoofer kann der tiefe Bassbereich gezielt ausgeblendet werden
• Filterung über Autoradio, DSP oder Verstärker möglich
• Hochtöner ausschließlich über die mitgelieferten Frequenzweichen betreiben

Einbauhinweise

• Für zahlreiche 130-mm-Serieneinbauplätze geeignet
• Fahrzeugabhängig können Lautsprecheradapter oder Montageringe erforderlich sein
• Einbauöffnung, Befestigungspunkte und verfügbare Tiefe vor der Montage prüfen
• Tiefmitteltöner stabil und möglichst luftdicht mit dem Lautsprecheradapter verbinden
• Fahrzeugtüren für eine verbesserte Bass- und Mitteltonwiedergabe dämmen
• Rückseite der Tiefmitteltöner vor eindringender Feuchtigkeit schützen
• Hochtöner möglichst auf die Hörposition ausrichten
• Bei direkter Hochtönerausrichtung kann die −3-dB-Stellung sinnvoll sein
• Frequenzweichen trocken, vibrationsgeschützt und zugänglich montieren
• Auf eine korrekte Polarität aller Komponenten achten

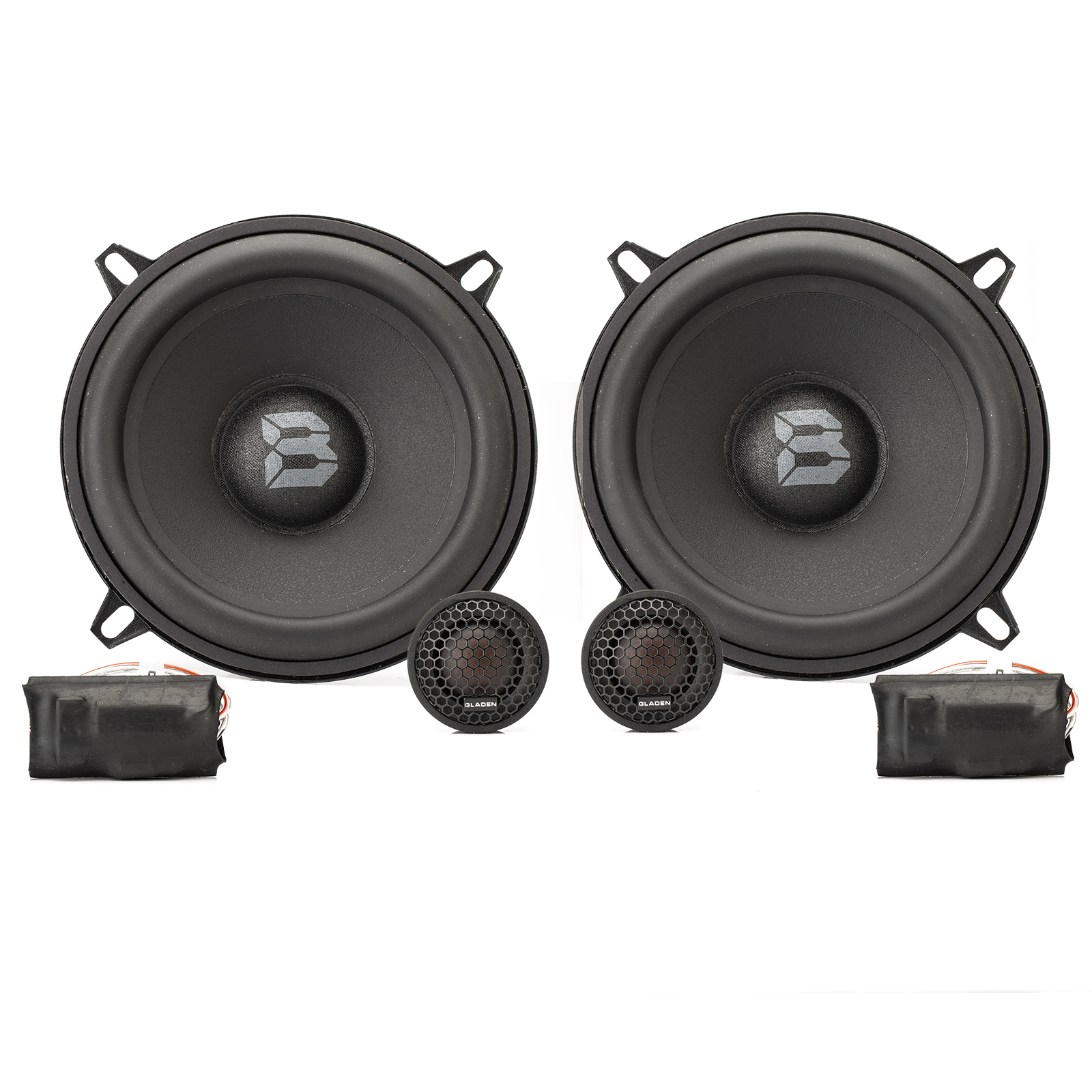

Lieferumfang

• 2 × GLADEN BETA 130.2 Tiefmitteltöner
• 2 × 25-mm-Seidenhochtöner
• 2 × passive 2-Wege-Frequenzweichen
• Montagematerial für unterschiedliche Hochtöner-Einbauarten
• Einbau- und Anschlusshinweise
