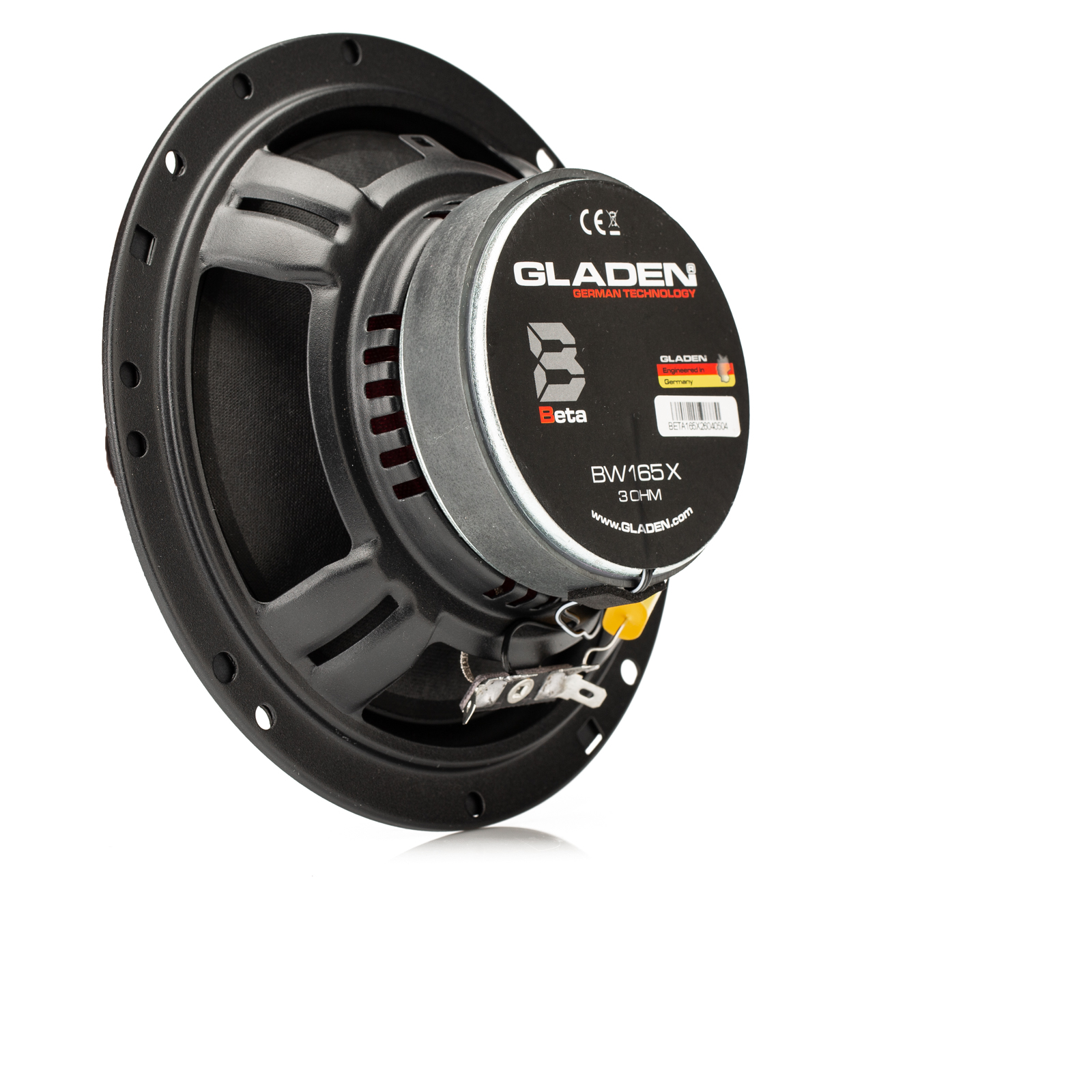

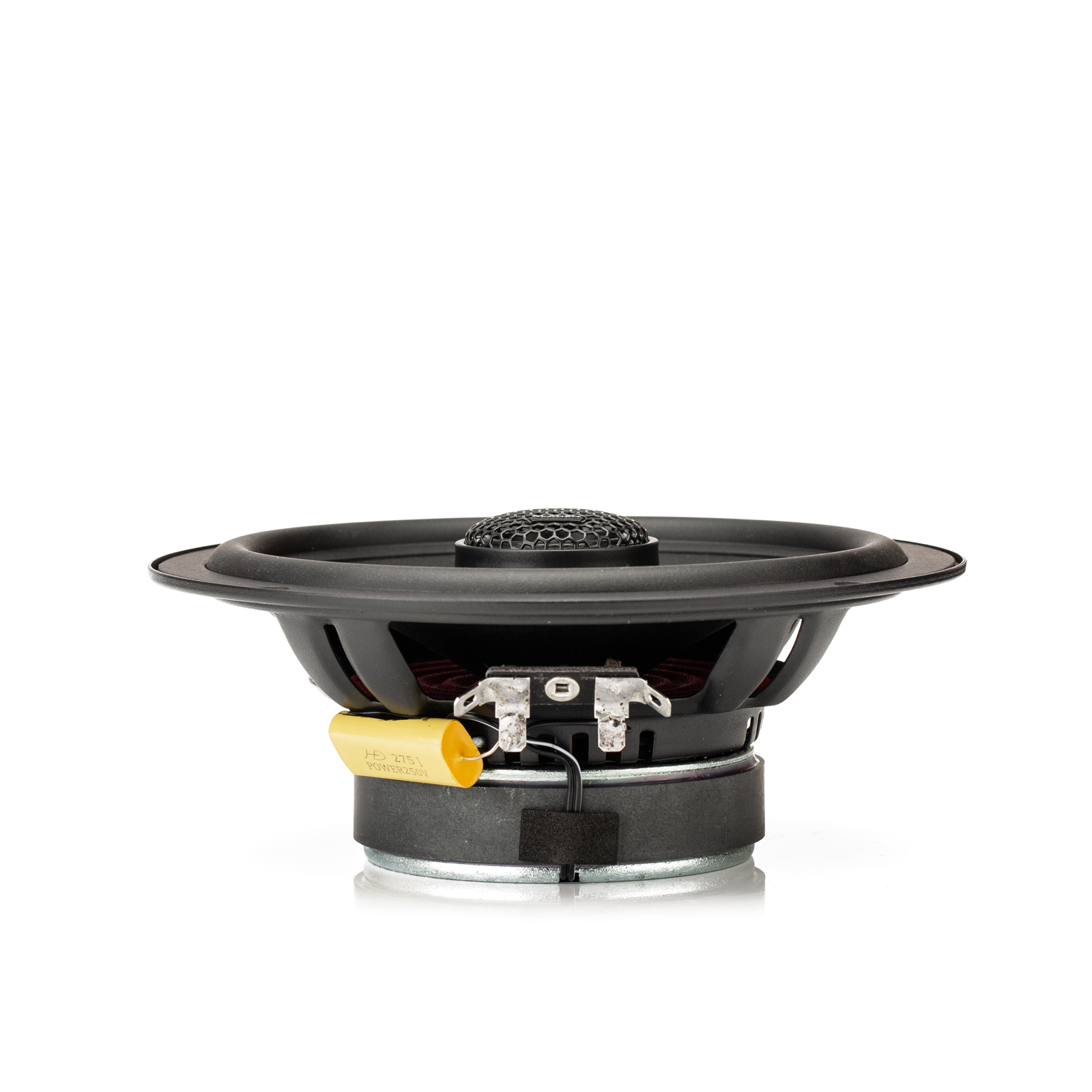

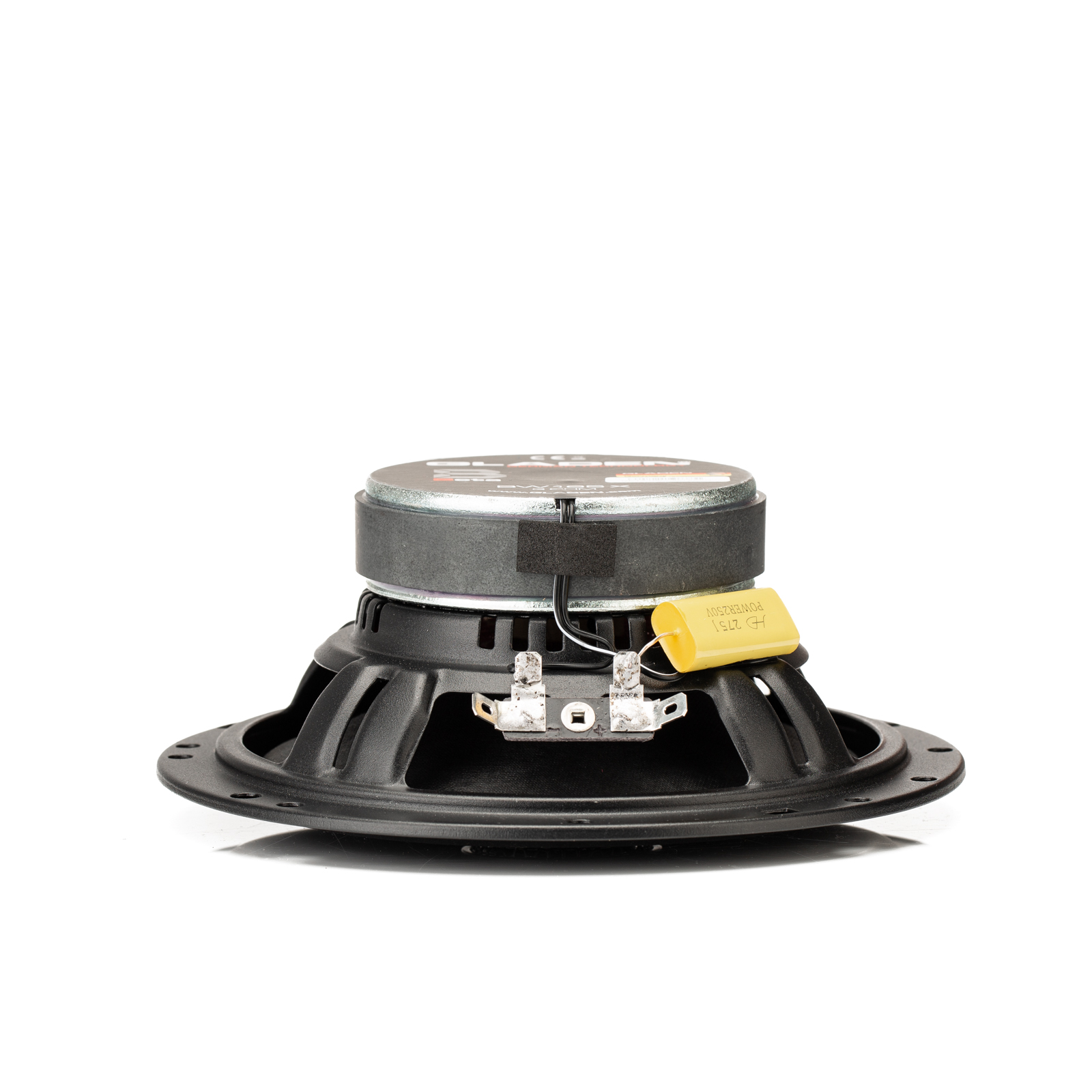

Gladen Beta 165-X

GLADEN BETA 165-X – 16,5 cm 2-Wege-Koaxiallautsprecher mit Papiermembran und 3 Ohm

Der GLADEN BETA 165-X ist ein ausgewogen abgestimmter 2-Wege-Koaxiallautsprecher zur unkomplizierten Aufwertung serienmäßiger Fahrzeuglautsprecher. Tiefmitteltöner und Hochtöner sind platzsparend in einem gemeinsamen 165-mm-Chassis untergebracht. Dadurch eignet sich das System besonders für Einbauplätze, an denen keine separaten Hochtöner oder externen Frequenzweichen montiert werden sollen.

Der 165-mm-Tiefmitteltöner arbeitet mit einer klassischen Papiermembran. Das Material bietet ein gutes Eigendämpfungsverhalten und unterstützt eine natürliche, verfärbungsarme Wiedergabe von Stimmen und Instrumenten. Gleichzeitig sorgt die Abstimmung für einen strukturierten Grundton und einen kontrollierten Bassbereich. Eine Nomex-Zentrierspinne und die 25-mm-Schwingspule ergänzen den robusten, alltagstauglichen Aufbau.

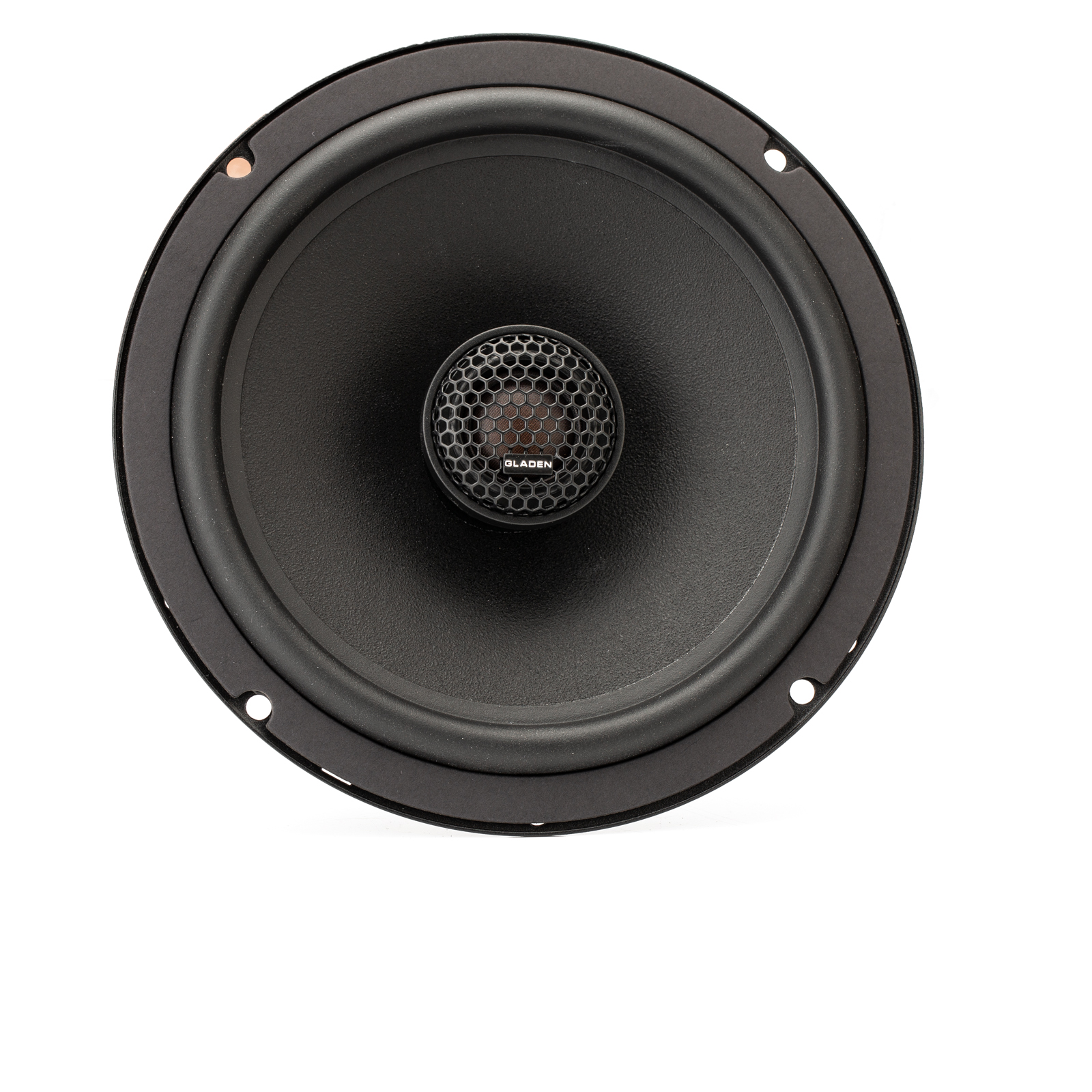

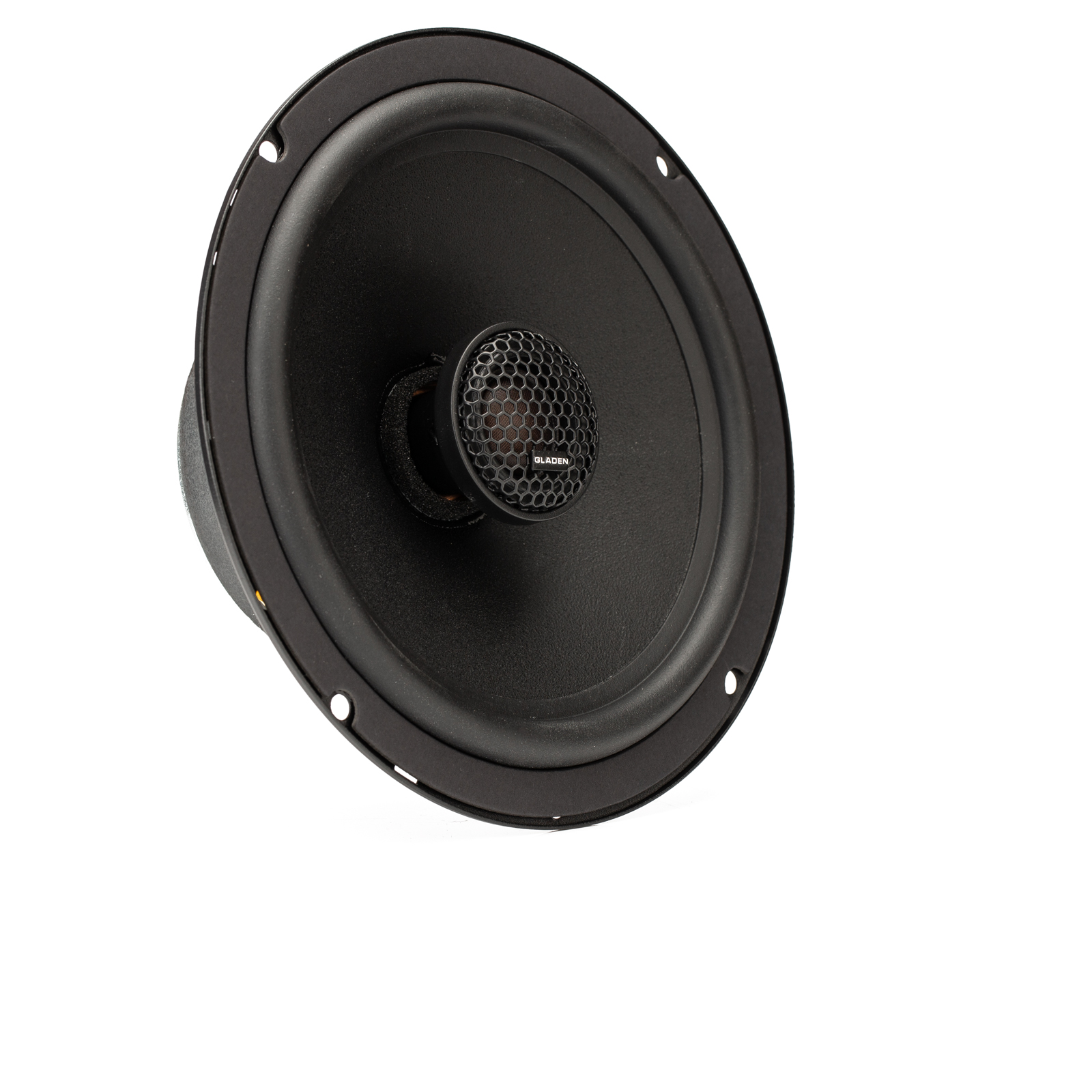

Im Zentrum des Tiefmitteltöners sitzt ein 20-mm-Hochtöner mit Seidenmembran. Die koaxiale Anordnung erzeugt eine kompakte Schallquelle und ermöglicht eine homogene Wiedergabe, insbesondere bei typischen Einbaupositionen in Fahrzeugtüren oder Seitenverkleidungen. Die interne Filterung stimmt Hoch- und Tiefmitteltöner aufeinander ab, sodass keine separate Frequenzweiche installiert werden muss.

Mit einer Impedanz von 3 Ohm nutzt das BETA 165-X die Leistungsreserven vieler Serien- und Nachrüstradios besser aus als ein klassischer 4-Ohm-Lautsprecher. Gleichzeitig kann das System problemlos mit einer kompakten externen Endstufe kombiniert werden. Die Belastbarkeit von 60 Watt RMS und 120 Watt maximal bietet ausreichende Reserven für dynamische und pegelfeste Alltagsanlagen.

Highlights

• Klangstarker 165-mm-2-Wege-Koaxiallautsprecher
• Tiefmitteltöner und Hochtöner in einem kompakten Chassis
• 60 Watt RMS Belastbarkeit
• 120 Watt maximale Belastbarkeit
• 3-Ohm-Impedanz für eine effiziente Leistungsaufnahme
• Klassische Papiermembran mit gutem Eigendämpfungsverhalten
• Natürliche und ausgewogene Mitteltonwiedergabe
• Strukturierter Grundton- und Bassbereich
• 25-mm-Schwingspule des Tiefmitteltöners
• Belastbare Nomex-Zentrierspinne
• Integrierter 20-mm-Hochtöner
• Seidenmembran für eine angenehme Hochtonwiedergabe
• Interne Hochtonfilterung
• Keine separate Frequenzweiche erforderlich
• Für den Betrieb am Autoradio oder an einer Endstufe geeignet
• Einfache Integration in zahlreiche 165-mm-Einbauplätze

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Koaxiallautsprechersystem
• Produktserie: GLADEN BETA
• Nenngröße: 165 mm beziehungsweise 6,5 Zoll
• Systemaufbau: Tiefmitteltöner mit zentral integriertem Hochtöner
• Anzahl der Lautsprecher: 2
• Kanäle: links und rechts
• Nennimpedanz: 3 Ohm
• Separate Frequenzweiche erforderlich: nein
• Einsatzbereich: Fahrzeugtüren, Seitenverkleidungen und Hecklautsprecherplätze

Belastbarkeit

• Nennbelastbarkeit: 60 Watt RMS pro Lautsprecher
• Maximale Belastbarkeit: 120 Watt pro Lautsprecher
• Herstellerangabe: 120 / 60 Watt
• Betrieb direkt am Autoradio: möglich
• Betrieb an einer externen Endstufe: möglich
• Für höhere Pegel ist ein korrekt eingestellter Hochpassfilter empfehlenswert

Tiefmitteltöner

• Anzahl: 2
• Außengröße: 165 mm
• Membranmaterial: Papier
• Membranbauart: Konusmembran
• Zentrierspinne: Nomex
• Schwingspulendurchmesser: 25 mm
• Impedanz: 3 Ohm
• Konstruktion auf eine natürliche und kontrollierte Wiedergabe abgestimmt
• Geeignet für Grundton-, Mittelton- und Basswiedergabe

Hochtöner

• Anzahl: 2
• Bauart: zentral integrierter Koaxialhochtöner
• Durchmesser: 20 mm
• Membranmaterial: Seide
• Impedanz: 4 Ohm
• Interne Frequenzfilterung: vorhanden
• Separate Verkabelung des Hochtöners: nicht erforderlich
• Abstrahlung gemeinsam mit dem Tiefmitteltöner aus einer kompakten Schallquelle

Thiele-Small-Parameter des Tiefmitteltöners

• Resonanzfrequenz Fs: 73 Hz
• Gleichstromwiderstand Re: 2,62 Ohm
• Mechanische Güte Qms: 3,97
• Elektrische Güte Qes: 0,87
• Gesamtgüte Qts: 0,72
• Äquivalentvolumen Vas: 12 Liter
• Effektive Membranfläche Sq: 134,8 cm²
• Bewegte Masse Mms: 9,7 g

Klangliche Auslegung

• Natürliche Wiedergabe durch klassische Papiermembran
• Gute Materialdämpfung zur Verringerung störender Membranresonanzen
• Klarer und verständlicher Mitteltonbereich
• Kontrollierter Grundton und sauber strukturierter Oberbass
• Angenehmer Hochton durch Seidenmembran
• Homogene Wiedergabe durch koaxiale Anordnung
• Ausgewogene Abstimmung für unterschiedliche Musikrichtungen

Radio- und Verstärkerbetrieb

• Die 3-Ohm-Systemimpedanz ermöglicht eine erhöhte Leistungsabgabe vieler Autoradios
• Geeignet für Serienradios mit ausreichend stabilen Lautsprecherausgängen
• Geeignet für Nachrüstradios und kompakte Mehrkanalendstufen
• Verstärker sollte bei 3 Ohm pro Kanal stabil arbeiten
• Empfohlene Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Gain-Regler einer Endstufe korrekt an die Ausgangsspannung der Signalquelle anpassen

Empfohlene Filterung

• Hochpassfilter für höhere Pegel und geringere mechanische Belastung empfehlenswert
• Sinnvolle Trennfrequenz abhängig von Einbauplatz, Türdämmung und gewünschtem Pegel
• Typischer Einsatz als breitbandig spielender Tür- oder Hecklautsprecher
• Bei zusätzlichem Subwoofer kann der Tiefbassbereich gezielt ausgeblendet werden
• Filterung über Autoradio, DSP oder externe Endstufe möglich

Einbauhinweise

• Für viele 165-mm-Serieneinbauplätze geeignet
• Fahrzeugabhängig können Lautsprecheradapter oder Montageringe erforderlich sein
• Einbauöffnung, Befestigungspunkte und verfügbare Tiefe vor der Montage prüfen
• Lautsprecher möglichst stabil und luftdicht mit dem Adapter verbinden
• Fahrzeugtüren für eine bessere Basswiedergabe dämmen und stabilisieren
• Rückseite des Lautsprechers vor eindringender Feuchtigkeit schützen
• Auf korrekte Polarität beider Fahrzeugseiten achten
• Anschlusskabel sicher befestigen und vor beweglichen Fahrzeugteilen schützen

Lieferumfang

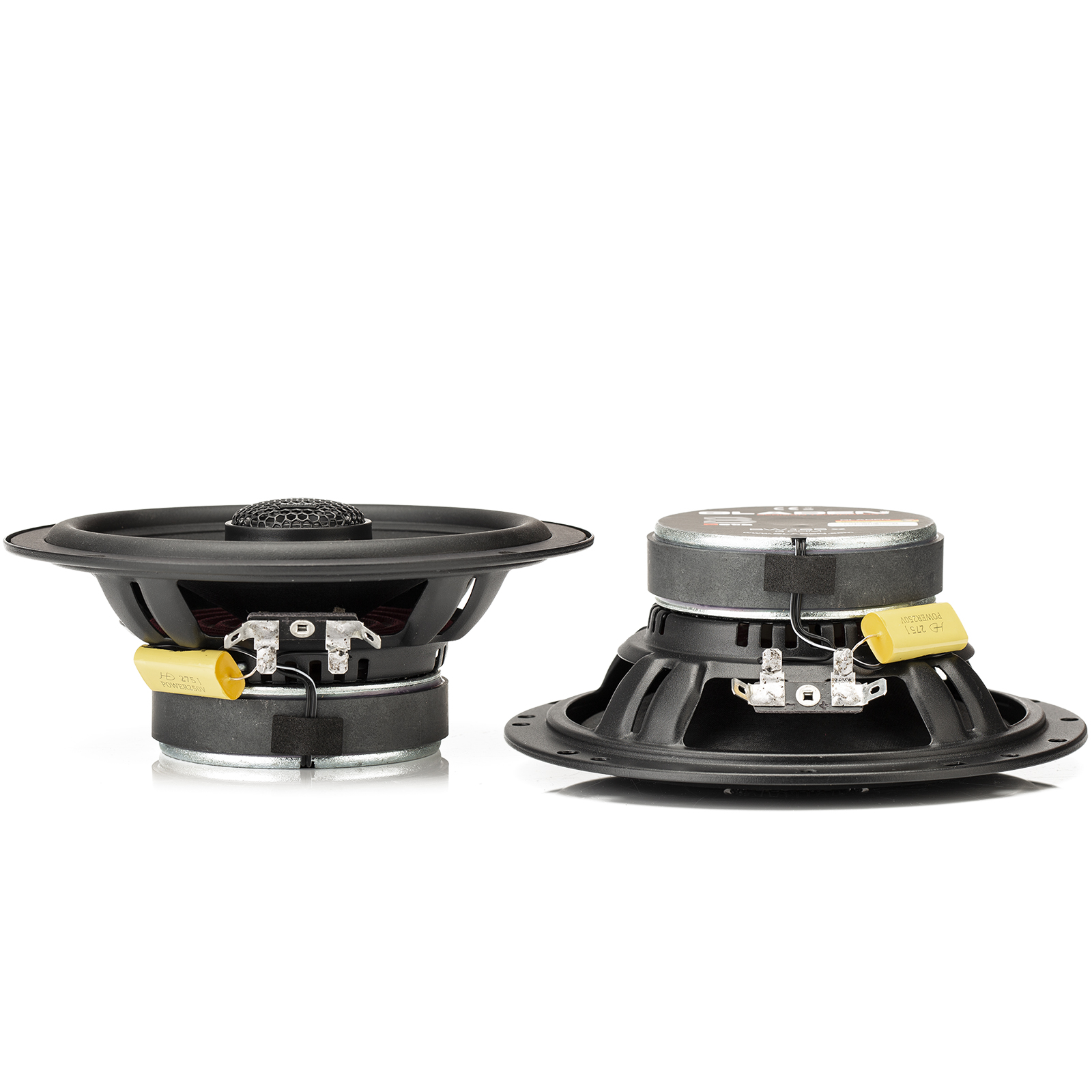

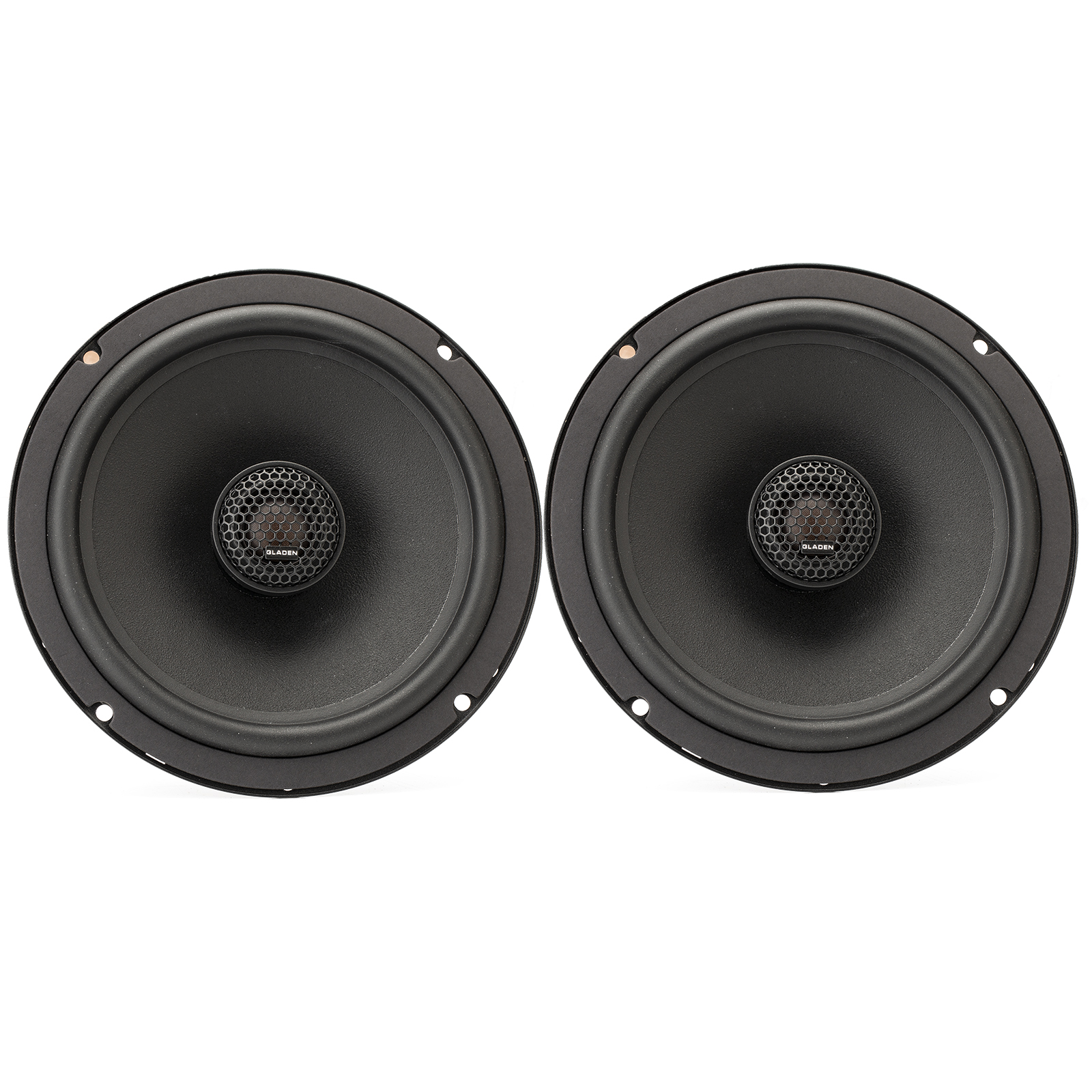

• 2 × GLADEN BETA 165-X Koaxiallautsprecher
• Integrierte 20-mm-Seidenhochtöner
• Integrierte Hochtonfilterung
• Einbau- und Anschlusshinweise
