Gladen Beta 165.2

GLADEN BETA 165.2 – klangstarkes 16,5 cm 2-Wege-Komponentensystem mit 3 Ohm

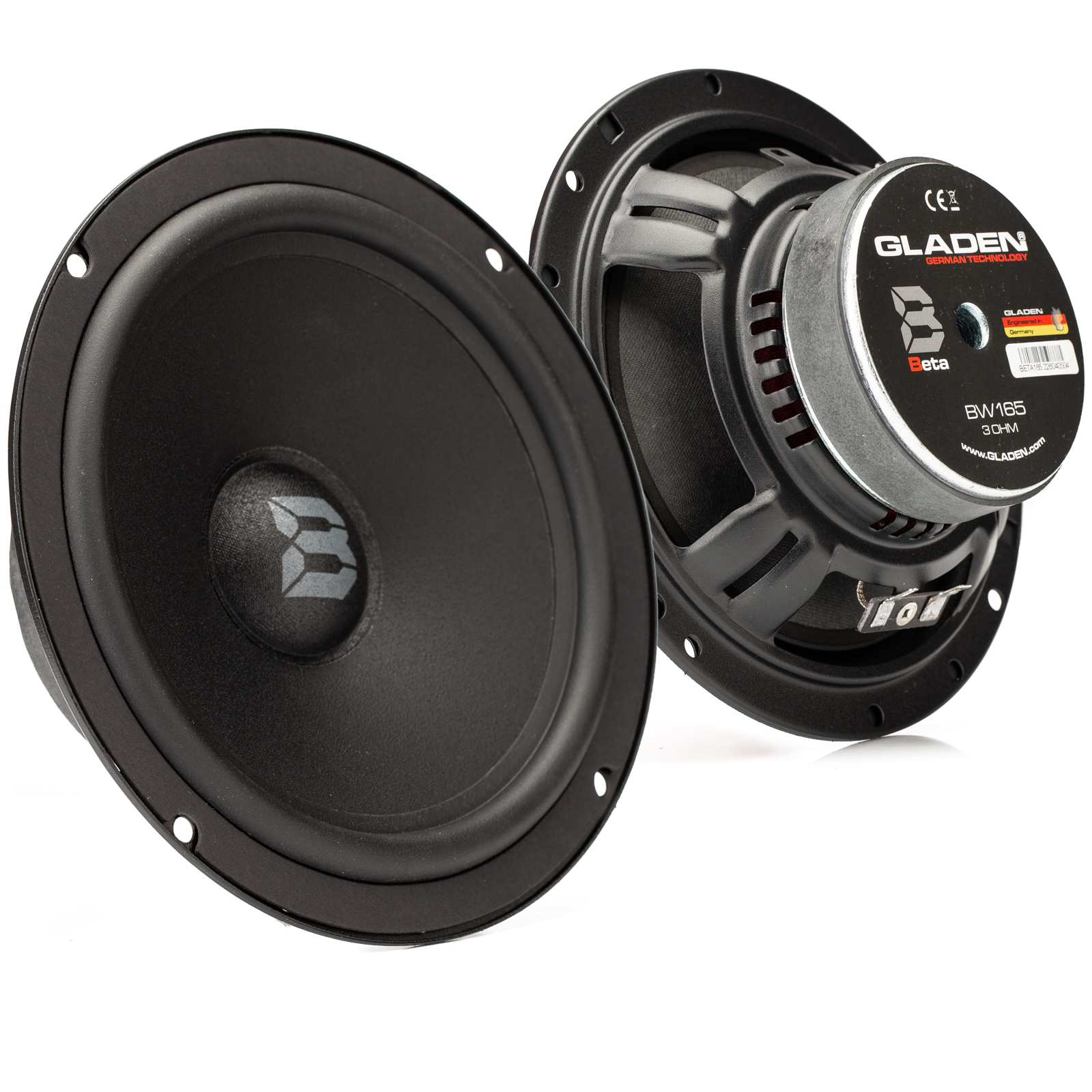

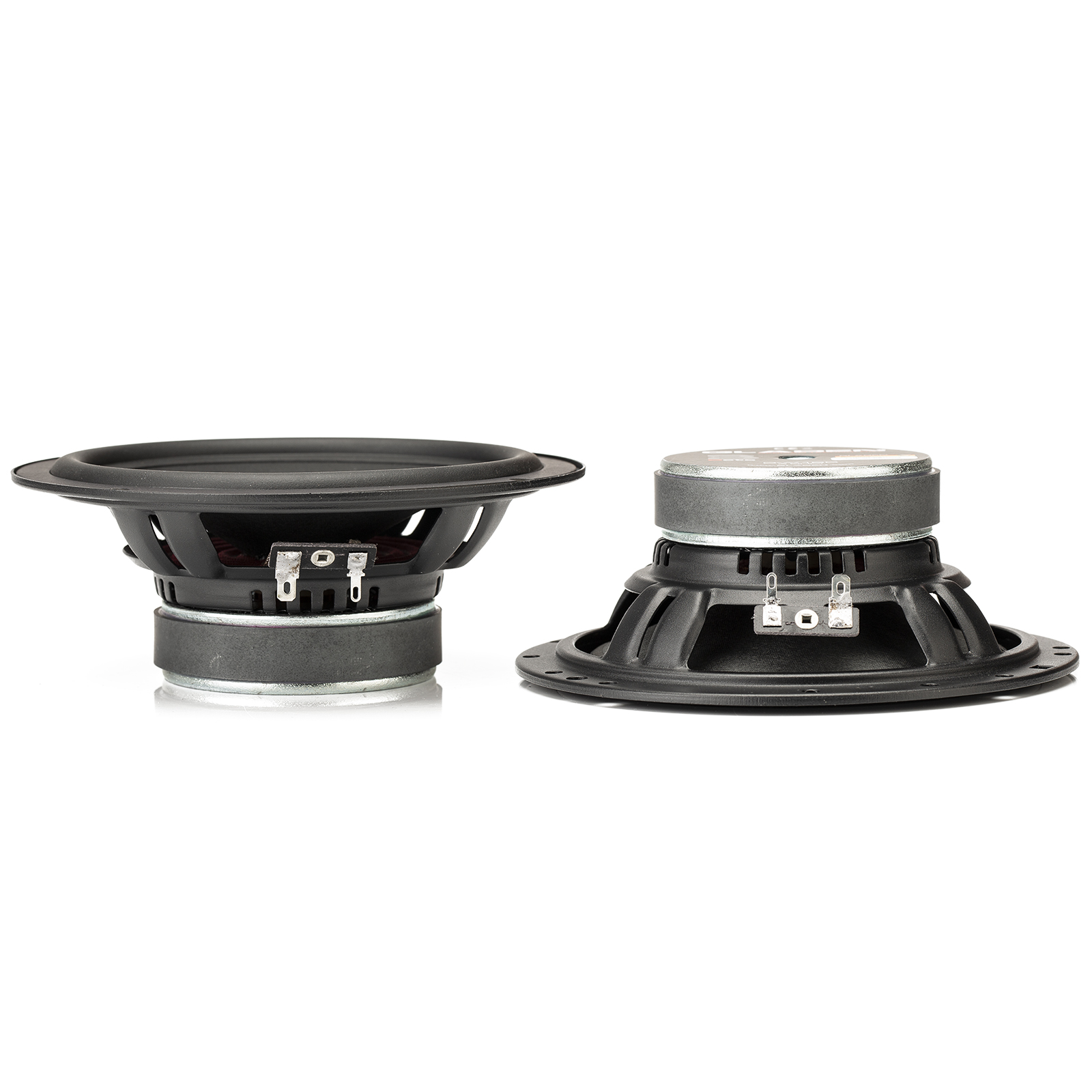

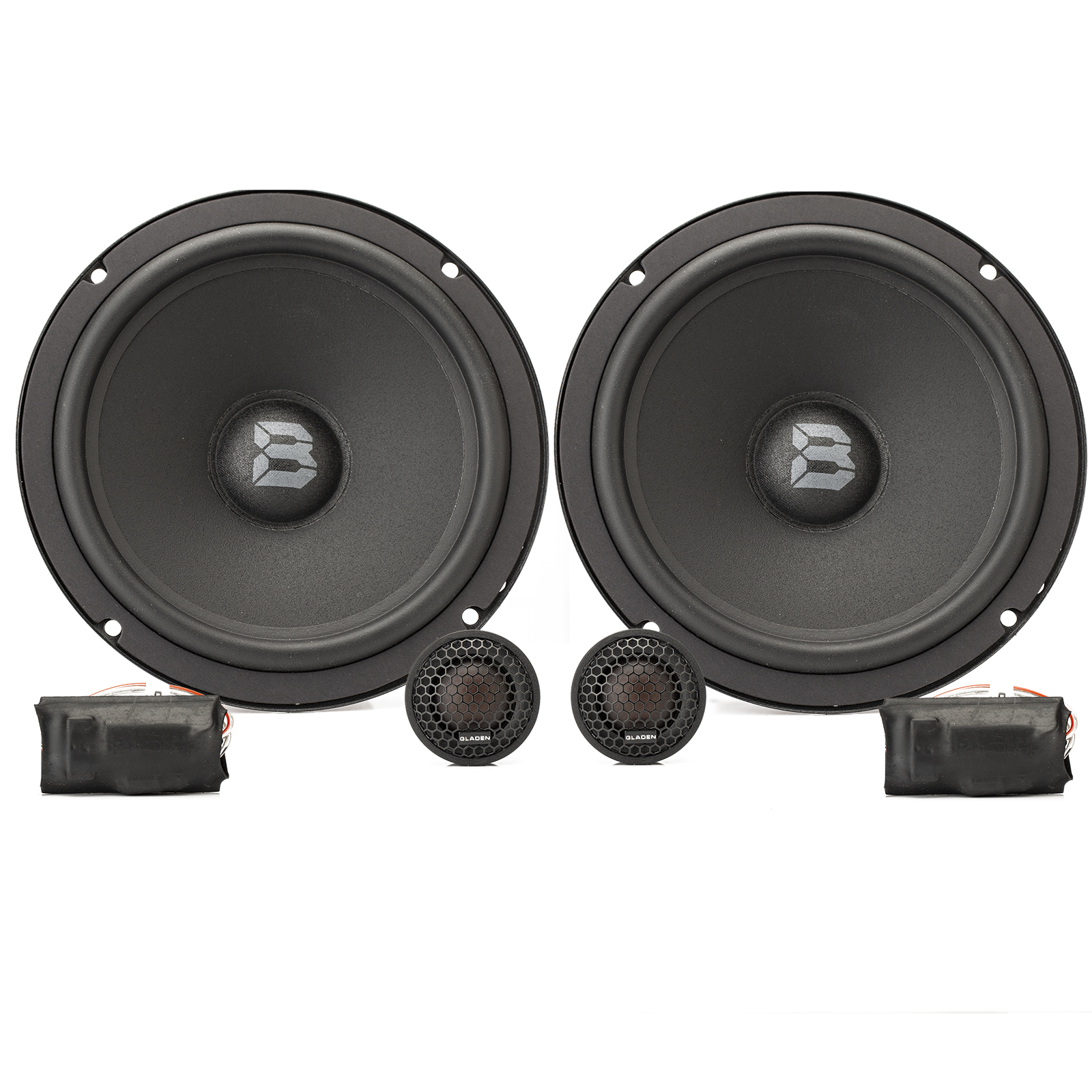

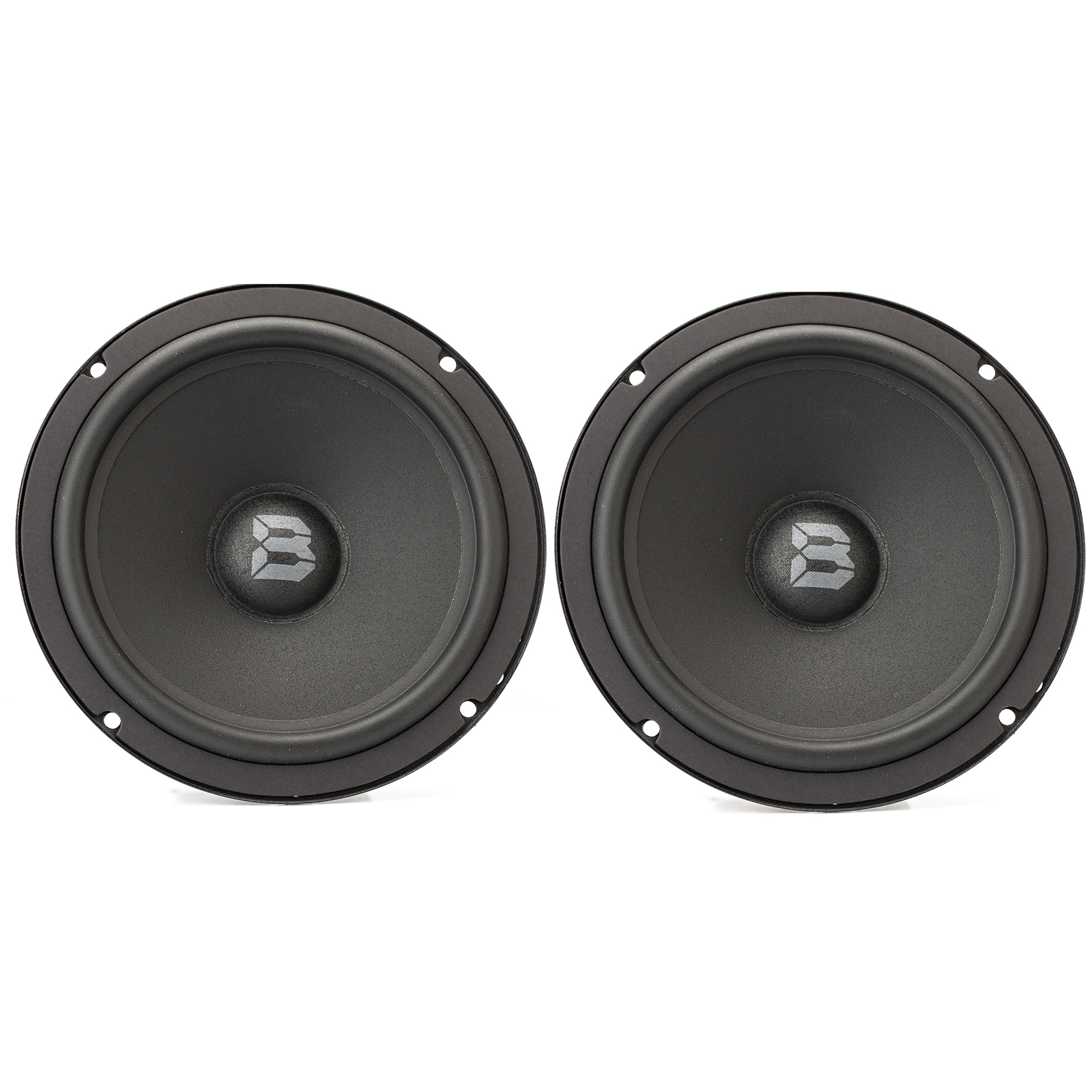

Das GLADEN BETA 165.2 ist ein ausgewogen abgestimmtes 2-Wege-Komponentensystem für die klangliche Aufwertung serienmäßiger Fahrzeuglautsprecher. Es kombiniert zwei 165-mm-Tiefmitteltöner mit klassischen Papiermembranen, zwei 25-mm-Gewebehochtöner und kompakte passive Frequenzweichen.

Die Tiefmitteltöner überzeugen mit einer natürlichen und kontrollierten Wiedergabe im Grund- und Mitteltonbereich. Papier bietet ein gutes Eigendämpfungsverhalten und unterstützt eine saubere, verfärbungsarme Klangcharakteristik. Eine Nomex-Zentrierspinne, die 25-mm-KSV-Schwingspule und die weiche Staubschutzkalotte ergänzen den praxisgerechten Aufbau.

Für die Hochtonwiedergabe kommen 25-mm-Hochtöner mit Seidenmembran zum Einsatz. Das rückseitige Koppelvolumen im Kunststoffgehäuse unterstützt eine kontrollierte Arbeitsweise und erleichtert die Integration in unterschiedliche Einbaupositionen. Über die Frequenzweiche lässt sich der Hochtonpegel in zwei Stufen an die Fahrzeugakustik und die Ausrichtung der Hochtöner anpassen.

Mit einer Systemimpedanz von 3 Ohm und einem Wirkungsgrad von 93 dB bei 2,83 Volt arbeitet das BETA 165.2 effizient. Dadurch eignet sich das Lautsprechersystem sowohl für den Betrieb an einem leistungsfähigen Autoradio als auch in Verbindung mit einer kompakten Endstufe. Die Belastbarkeit von 65 Watt RMS bietet ausreichend Reserven für dynamische und alltagstaugliche Car-HiFi-Systeme.

Highlights

• Hochwertiges 2-Wege-Komponentensystem
• Zwei 165-mm-Tiefmitteltöner
• Zwei 25-mm-Gewebehochtöner
• Papiermembranen für eine natürliche Klangwiedergabe
• Nomex-Zentrierspinne
• 25-mm-KSV-Schwingspulen der Tiefmitteltöner
• Seidenmembranen im Hochtonbereich
• Hochtönergehäuse mit rückseitigem Koppelvolumen
• Kompakte passive Frequenzweichen
• Filtersteilheit von 12 dB pro Oktave
• Trennfrequenz bei 3.500 Hz
• Zweistufige Hochton-Pegelanpassung
• Systemimpedanz von 3 Ohm
• Hoher Wirkungsgrad von 93 dB bei 2,83 Volt
• 65 Watt RMS Belastbarkeit
• 130 Watt maximale Belastbarkeit
• Für Autoradio- und Verstärkerbetrieb geeignet

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Komponentensystem
• Produktserie: GLADEN BETA
• Systemgröße: 165 mm beziehungsweise 6,5 Zoll
• Systemaufbau: separate Tiefmitteltöner und Hochtöner
• Anzahl der Tiefmitteltöner: 2
• Anzahl der Hochtöner: 2
• Passive Frequenzweichen: im System enthalten
• Systemimpedanz: 3 Ohm
• Wirkungsgrad: 93 dB bei 2,83 Volt
• Einsatzbereich: Fahrzeugtüren und fahrzeugspezifische Lautsprecherplätze

Belastbarkeit des Systems

• Nennbelastbarkeit: 65 Watt RMS
• Maximale Belastbarkeit: 130 Watt
• Leistungsangabe: 130 / 65 Watt
• Geeignet für den Betrieb an Autoradios und kompakten Leistungsverstärkern
• Für höhere Wiedergabepegel wird ein sauber eingestellter Verstärker empfohlen

Tiefmitteltöner

• Anzahl: 2
• Nenndurchmesser: 165 mm
• Systemimpedanz: 3 Ohm
• Membranmaterial: Papier
• Membrankonstruktion: klassische Konusmembran
• Zentrierspinne: Nomex
• Schwingspulendurchmesser: 25 mm
• Schwingspulenträger: KSV
• Staubschutzkalotte: Soft Dust Cap
• Nennbelastbarkeit: 65 Watt RMS
• Maximale Belastbarkeit: 130 Watt

Thiele-Small-Parameter der Tiefmitteltöner

• Resonanzfrequenz Fs: 71 Hz
• Gleichstromwiderstand Re: 2,6 Ohm
• Mechanische Güte Qms: 4,12
• Elektrische Güte Qes: 0,89
• Gesamtgüte Qts: 0,73
• Äquivalentvolumen Vas: 12,6 Liter
• Effektive Membranfläche Sq: 136,9 cm²
• Bewegte Masse Mms: 10,5 g

Hochtöner

• Anzahl: 2
• Bauart: Gewebehochtöner
• Membranmaterial: Seide
• Durchmesser: 25 mm
• Schwingspulendurchmesser: 25 mm
• Impedanz: 4 Ohm
• Gehäusematerial: Kunststoff
• Rückseitiges Koppelvolumen: vorhanden
• Diverses Montagematerial für unterschiedliche Einbauarten enthalten

Belastbarkeit der Hochtöner

• Nennbelastbarkeit: 30 Watt
• Maximale Belastbarkeit: 60 Watt
• Messbedingung: Trennung bei 3.500 Hz mit 24 dB pro Oktave
• Resonanzfrequenz Fs: 1.500 Hz
• Gleichstromwiderstand Re: 3,3 Ohm
• Effektive Membranfläche Sq: 6,6 cm²

Frequenzweichen

• Bauart: passive 2-Wege-Frequenzweichen
• Anzahl: 2
• Trennfrequenz: 3.500 Hz
• Filtersteilheit: 12 dB pro Oktave
• Hochton-Pegelanpassung: zweistufig
• Pegelstellung 1: 0 dB
• Pegelstellung 2: −3 dB
• Bauform: kompakt
• Kanalgetrennte Frequenzweiche für linke und rechte Fahrzeugseite

Klangliche Abstimmung

• Ausgewogene und natürliche Wiedergabe
• Papiermembran mit gutem Eigendämpfungsverhalten
• Strukturierter Grundtonbereich
• Kontrollierte Basswiedergabe
• Saubere und verfärbungsarme Mitteltondarstellung
• Gleichmäßige und fein aufgelöste Hochtonwiedergabe
• Homogener Übergang zwischen Tiefmitteltöner und Hochtöner
• Hochtonpegel an Einbauposition und Fahrzeugakustik anpassbar

Verstärker- und Radio-Kompatibilität

• Betrieb direkt am Autoradio möglich
• Betrieb an einer externen Endstufe möglich
• Die 3-Ohm-Impedanz ermöglicht eine erhöhte Leistungsabgabe vieler Autoradios
• Empfohlene Verstärkerleistung passend zur Nennbelastbarkeit des Systems wählen
• Hochpassfilter zur Entlastung der Tiefmitteltöner empfehlenswert
• Trennfrequenz des Hochpasses abhängig von Einbau, Türdämmung und gewünschtem Pegel

Einbauhinweise

• Für Lautsprecherplätze mit 165-mm-Aufnahme geeignet
• Fahrzeugabhängig können Montageringe oder Adapter erforderlich sein
• Türen sollten für eine optimale Basswiedergabe stabilisiert und gedämmt werden
• Tiefmitteltöner möglichst dicht an den Lautsprecheradapter montieren
• Hochtöner auf die Hörposition ausrichten oder über die Pegelabsenkung anpassen
• Frequenzweichen trocken und vibrationsgeschützt montieren
• Polarität aller Lautsprecheranschlüsse beachten
• Einbautiefe und Lochkreis vor der Montage fahrzeugseitig prüfen

Lieferumfang

• 2 × 165-mm-Tiefmitteltöner
• 2 × 25-mm-Gewebehochtöner
• 2 × passive Frequenzweichen
• Montagematerial für die Hochtöner
• Einbau- und Anschlusshinweise
