Ground Zero GZCF69SPL

Ground Zero GZCF 69SPL – 6×9" 2-Wege Hochleistungs-Koaxiallautsprecher mit 300 Watt Maximalleistung

Das Ground Zero GZCF 69SPL ist ein besonders belastbares 6×9-Zoll-2-Wege-Koaxiallautsprechersystem aus der COMPETITION-Serie und wurde für kraftvolle Car-HiFi-Installationen mit hohem Wirkungsgrad und dynamischer Pegelwiedergabe entwickelt. Mit 150 Watt RMS, 300 Watt maximaler Belastbarkeit und 94 dB Wirkungsgrad eignet sich das System hervorragend für laute, druckvolle und effiziente Lautsprecher-Upgrades.

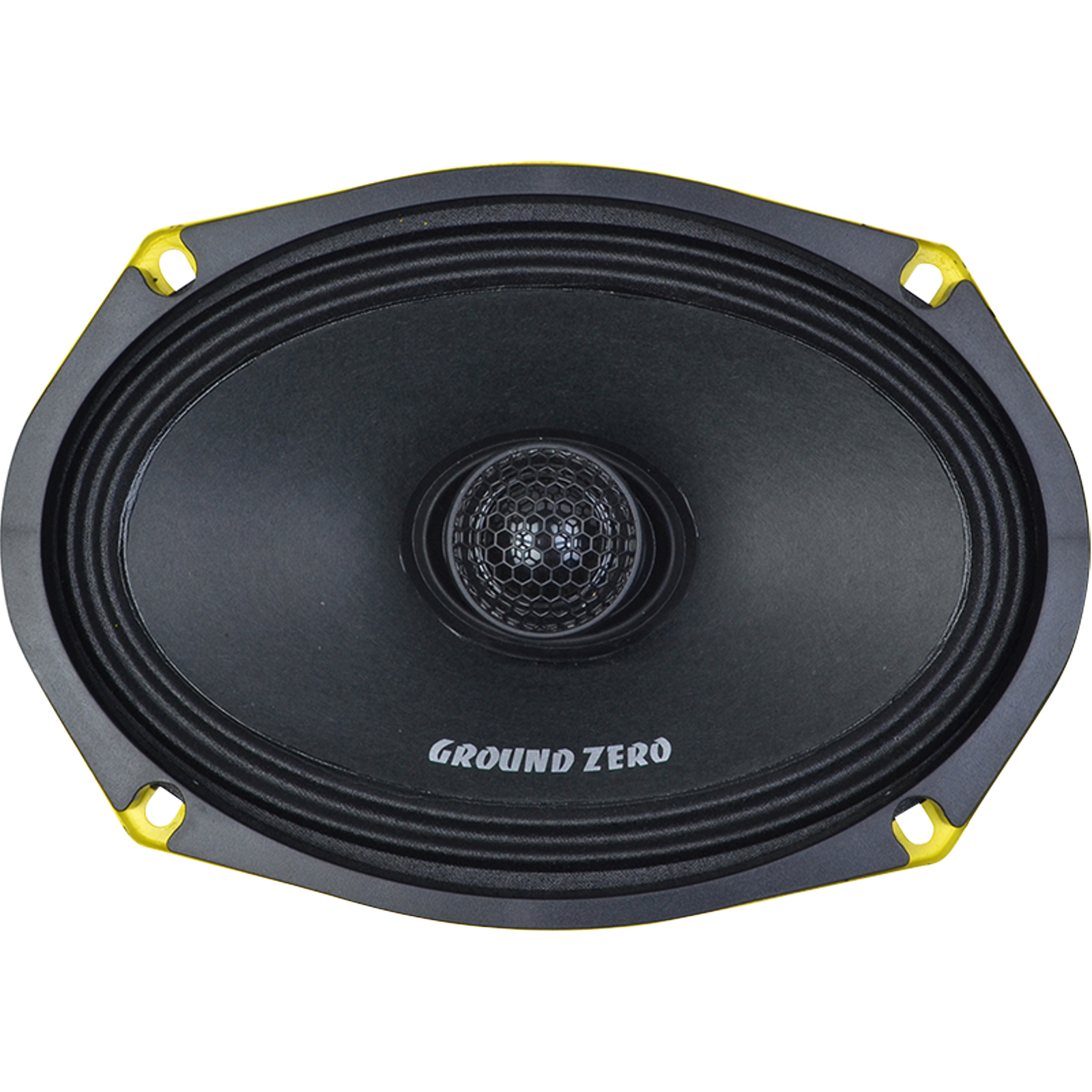

Die große ovale 6×9"-Membran bietet viel Fläche für kräftigen Grundton und dynamische Bassanteile. Die gepresste Papiermembran verbindet ein geringes Gewicht mit direkter Ansprache, während die langhubige Textilsicke die kontrollierte Bewegung der Membran unterstützt. Der resonanzarme Stahlkorb sorgt für eine stabile mechanische Basis und hilft dabei, unerwünschte Eigenschwingungen im Lautsprecheraufbau zu reduzieren.

Für den Hochtonbereich ist ein 25-mm-Mylar-Hochtöner integriert. Er wird über einen 6-dB/Oktave-Hochpassfilter bei 5.000 Hz angebunden und ergänzt den Tiefton-/Mitteltonlautsprecher mit klarer, präsenter Hochtonwiedergabe. Durch die koaxiale Bauweise bleibt der Einbau unkompliziert, da Tiefmitteltöner und Hochtöner in einem gemeinsamen Lautsprecherchassis kombiniert sind.

Das GZCF 69SPL ist Klippel-optimiert und auf hohe Effizienz ausgelegt. Damit ist es eine starke Wahl für Heckablagen, größere Türplätze, Seitenverkleidungen oder individuelle 6×9"-Einbauten, bei denen hohe Lautstärke, robuste Technik und ein lebendiger Sound im Vordergrund stehen.

Highlights

• 6×9" 2-Wege-Koaxiallautsprechersystem
• Ground Zero COMPETITION-Serie
• Hochleistungs-Koaxiallautsprecher
• 150 Watt RMS Belastbarkeit
• 300 Watt maximale Belastbarkeit
• Hoher Wirkungsgrad von 94 dB
• 4-Ohm-Impedanz
• Frequenzgang von 50 Hz bis 20.000 Hz
• Klippel-optimierte Konstruktion
• Gepresste Papiermembran
• Langhubige Textilsicke
• 38-mm-kupferbeschichtete Aluminiumdraht-Schwingspule
• Resonanzarmer Stahlkorb
• Ferrit-Magnet
• 25-mm-Mylar-Hochtöner
• 6-dB/Oktave-Hochpassfilter für den Hochtöner
• Hochtöner-Trennfrequenz bei 5.000 Hz
• Maximale Auslenkung 10 mm Peak-to-Peak

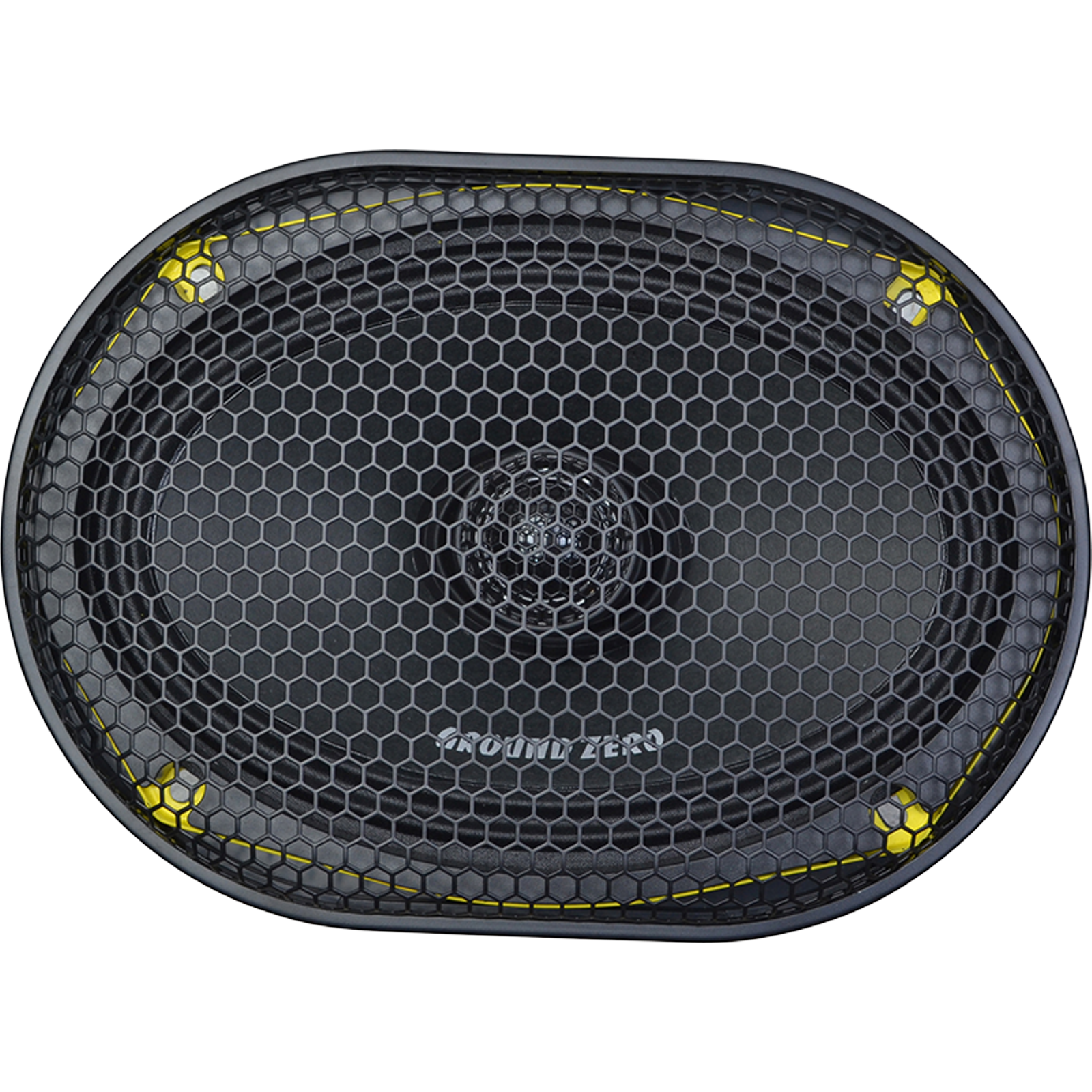

• Hexagon-Schutzgitter im Lieferumfang
• Ideal für laute und dynamische 6×9"-Car-HiFi-Upgrades

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Koaxiallautsprechersystem
• Serie: Ground Zero COMPETITION
• Modell: GZCF 69SPL
• Systemgröße: 6×9 Zoll
• Systemaufbau: Tiefton-/Mitteltonlautsprecher mit integriertem Hochtöner
• Anzahl der Lautsprecher: 2
• Ausführung: Hochleistungs-Koaxiallautsprecher
• Nennimpedanz: 4 Ohm
• Wirkungsgrad: 94 dB
• Frequenzgang: 50 Hz bis 20.000 Hz
• Resonanzfrequenz: 64 Hz
• Maximale Auslenkung: 10 mm Peak-to-Peak
• Einsatzbereich: Heckablage, Türlautsprecher, Seitenverkleidung, Showeinbau und individuelle 6×9"-Installationen

Belastbarkeit

• RMS-Belastbarkeit: 150 Watt
• Maximale Belastbarkeit: 300 Watt
• Auslegung für hohe Pegel und dynamische Musikwiedergabe
• Hoher Wirkungsgrad für starke Lautstärke bei vergleichsweise geringer Verstärkerleistung
• Betrieb an externer Endstufe empfohlen
• Verstärkerleistung passend zur RMS-Belastbarkeit auswählen
• Verzerrungen und Clipping vermeiden, um Lautsprecher und Hochtöner zu schützen

Tiefton-/Mitteltonlautsprecher

• Baugröße: 6×9 Zoll
• Membranmaterial: gepresstes Papier
• Sicke: langhubige Textilsicke
• Schwingspule: 38 mm kupferbeschichtete Aluminiumdraht-Schwingspule

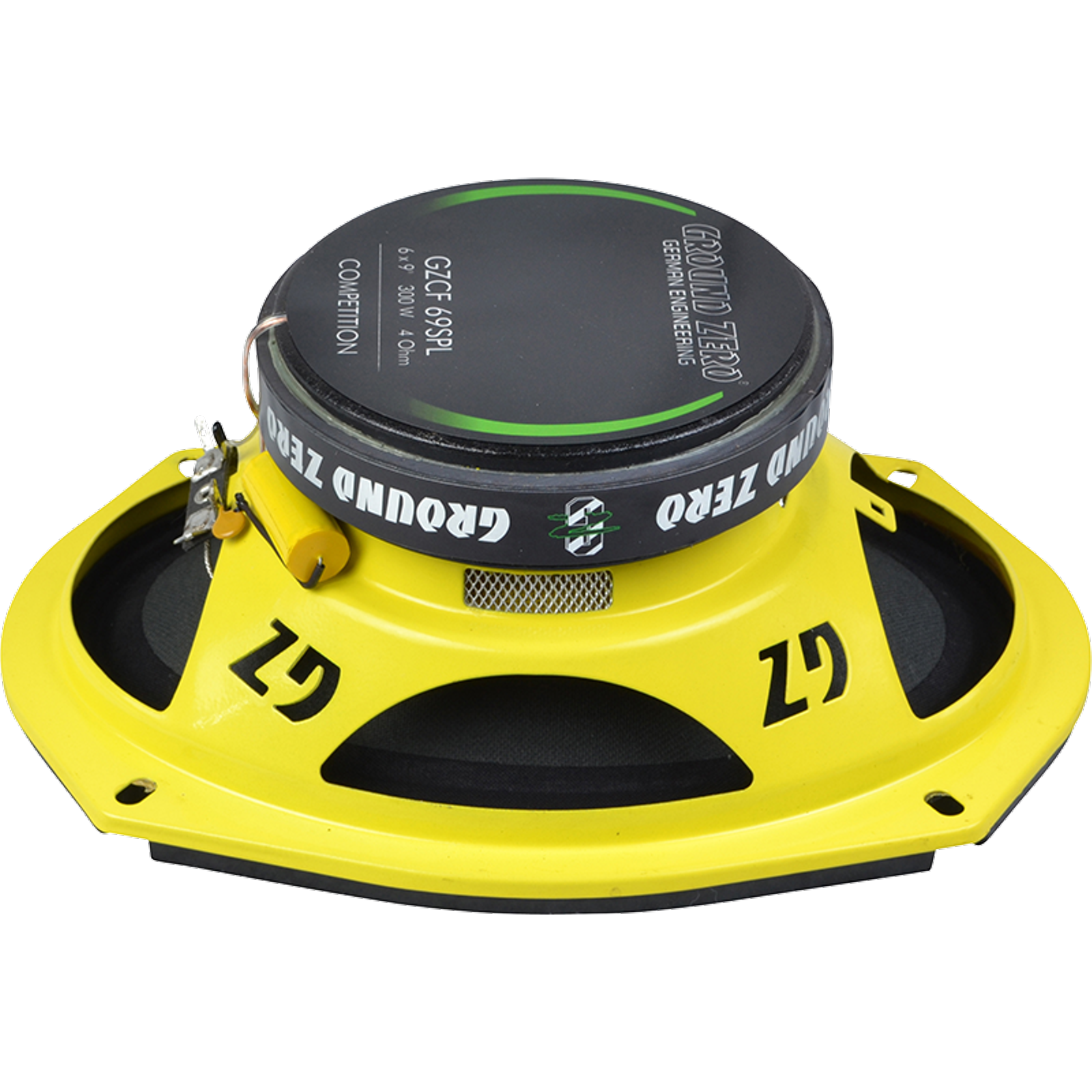

• Lautsprecherkorb: resonanzarmer Stahlkorb
• Magnetsystem: Ferrit-Magnet
• Nennimpedanz: 4 Ohm
• Konstruktion: Klippel-optimiert
• Auslegung: kräftiger Grundton, dynamische Bassanteile und präsente Mitteltonwiedergabe
• Große ovale Membranfläche für hohe Luftbewegung und kräftige Wiedergabe

Hochtöner

• Hochtönertyp: Mylar-Hochtöner
• Hochtönergröße: 25 mm
• Position: koaxial im Zentrum des Lautsprechersystems
• Hochtonwiedergabe bis 20 kHz
• Klangcharakter: klar, präsent und durchsetzungsfähig
• Betrieb über integrierten Hochpassfilter
• Separate Hochtönermontage nicht erforderlich

Frequenzweiche und Filter

• Frequenzweichenkonzept: integrierter Hochpassfilter für den Hochtöner
• Hochpassfrequenz Hochtöner: 5.000 Hz
• Filtersteilheit: 6 dB pro Oktave
• Externe Frequenzweichenbox: nicht erforderlich
• Kompakter 2-Wege-Aufbau auf einem gemeinsamen Chassis
• Einfache Installation an vorhandenen Lautsprecherleitungen

Einbaumaße

• Nenndurchmesser: 6×9 Zoll
• Einbaudurchmesser: 152 × 214 mm
• Einbautiefe: 84 mm
• Ovales Lautsprecherformat für passende 6×9"-Einbauplätze
• Fahrzeugabhängig können Adapterplatten, Distanzringe oder Anschlussadapter erforderlich sein
• Freigängigkeit zur Verkleidung und zu beweglichen Fahrzeugteilen vor der Montage prüfen

Klangliche Auslegung

• SPL-orientierte Abstimmung mit hohem Wirkungsgrad
• Kräftiger Grundton durch große ovale Membranfläche
• Direkte Ansprache durch gepresste Papiermembran
• Langhubige Textilsicke für kontrollierte Membranbewegung
• Stabile Wiedergabe bei höheren Pegeln
• Klarer Hochton durch 25-mm-Mylar-Hochtöner
• Gute Durchsetzungskraft für laute Musikstile
• Geeignet für dynamische Hecksysteme, Showeinbauten und pegelfeste Alltagsanlagen

Radio- und Verstärkerbetrieb

• 4-Ohm-Impedanz für universelle Verstärkerkompatibilität
• Betrieb an leistungsfähigen Autoradios möglich
• Externe Endstufe empfohlen, um Pegelreserven und Kontrolle auszuschöpfen
• Verstärker sollte an 4 Ohm pro Kanal stabil arbeiten
• Gain-Regler sorgfältig einstellen
• Hochpassfilter für das gesamte Lautsprechersystem bei hohen Pegeln empfehlenswert
• Bei zusätzlichem Subwoofer kann das System im Tiefbassbereich entlastet werden

Empfohlene Filterung im Fahrzeug

• Hochpassfilter für den gesamten Lautsprecher bei hohen Pegeln sinnvoll
• Trennfrequenz abhängig von Einbauort, Montagefläche und gewünschtem Maximalpegel wählen
• Bei Subwooferbetrieb kann eine Entlastung im Tiefbass mehr Pegelfestigkeit und Sauberkeit bringen
• Filterung über Autoradio, DSP oder externe Endstufe möglich
• Interner Hochtöner-Hochpass schützt den Hochtöner, ersetzt aber keinen sinnvoll gesetzten System-Hochpass bei sehr hohen Pegeln

Einbauhinweise

• Einbauöffnung von 152 × 214 mm beachten
• Einbautiefe von 84 mm vor der Montage prüfen
• Lautsprecher möglichst fest und dicht mit Adapterplatte oder Einbauplatz verbinden
• Montagefläche stabilisieren, um Vibrationen und Resonanzen zu reduzieren
• Bei Türmontage Rückseite vor Feuchtigkeit schützen
• Freigängigkeit von Verkleidungen, Mechanik und Lautsprecherabdeckungen kontrollieren
• Lautsprecherkabel nicht über scharfe Kanten führen
• Signal- und Lautsprecherkabel möglichst getrennt von störanfälliger Fahrzeugelektronik verlegen
• Auf korrekte Polarität beider Lautsprecher achten
• Schutzgitter bei freier Montage verwenden

Lieferumfang

• 2 × Ground Zero GZCF 69SPL 2-Wege-Koaxiallautsprecher
• 2 × integrierte 25-mm-Mylar-Hochtöner
• Integrierter 6-dB/Oktave-Hochpassfilter für den Hochtöner
• 2 × Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise
