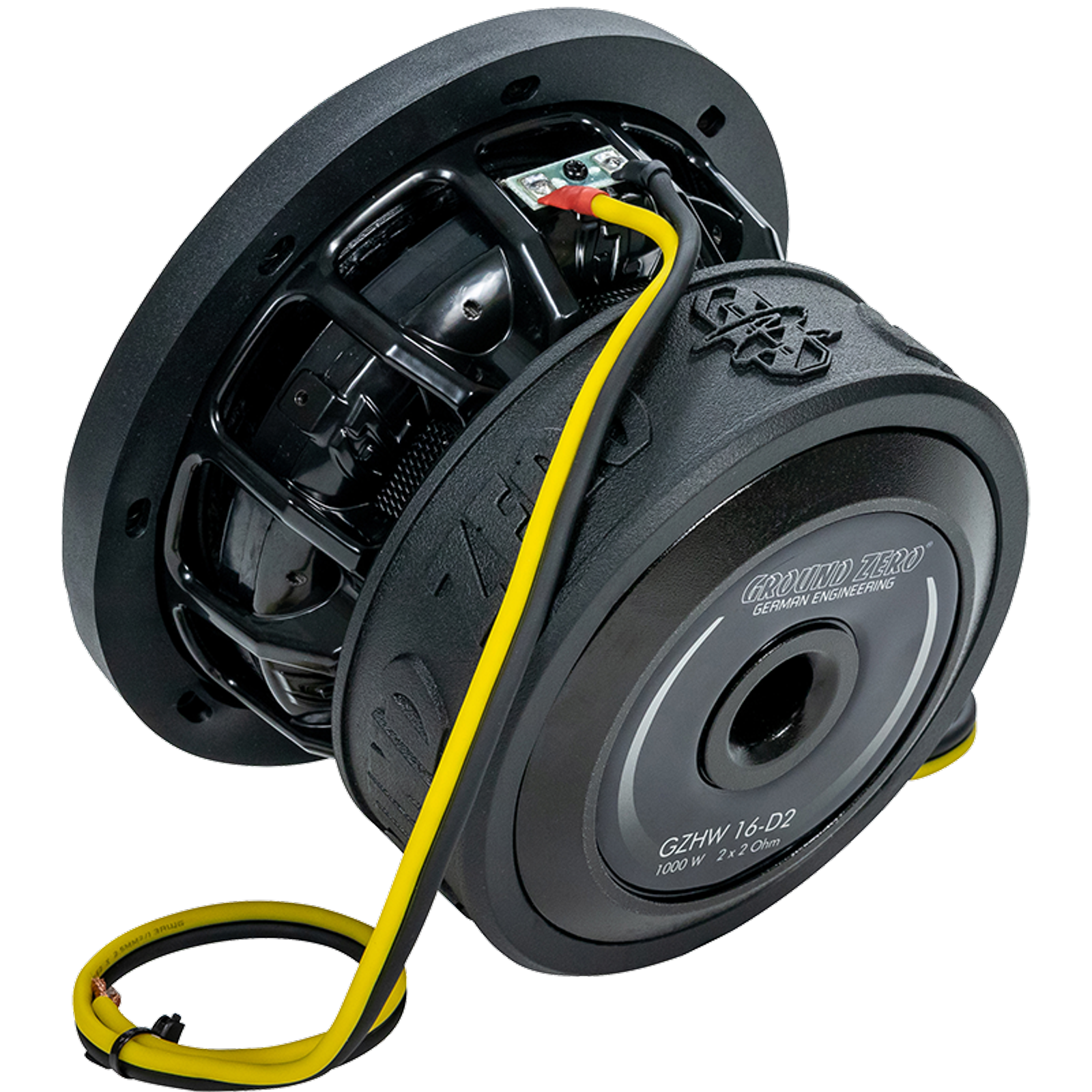

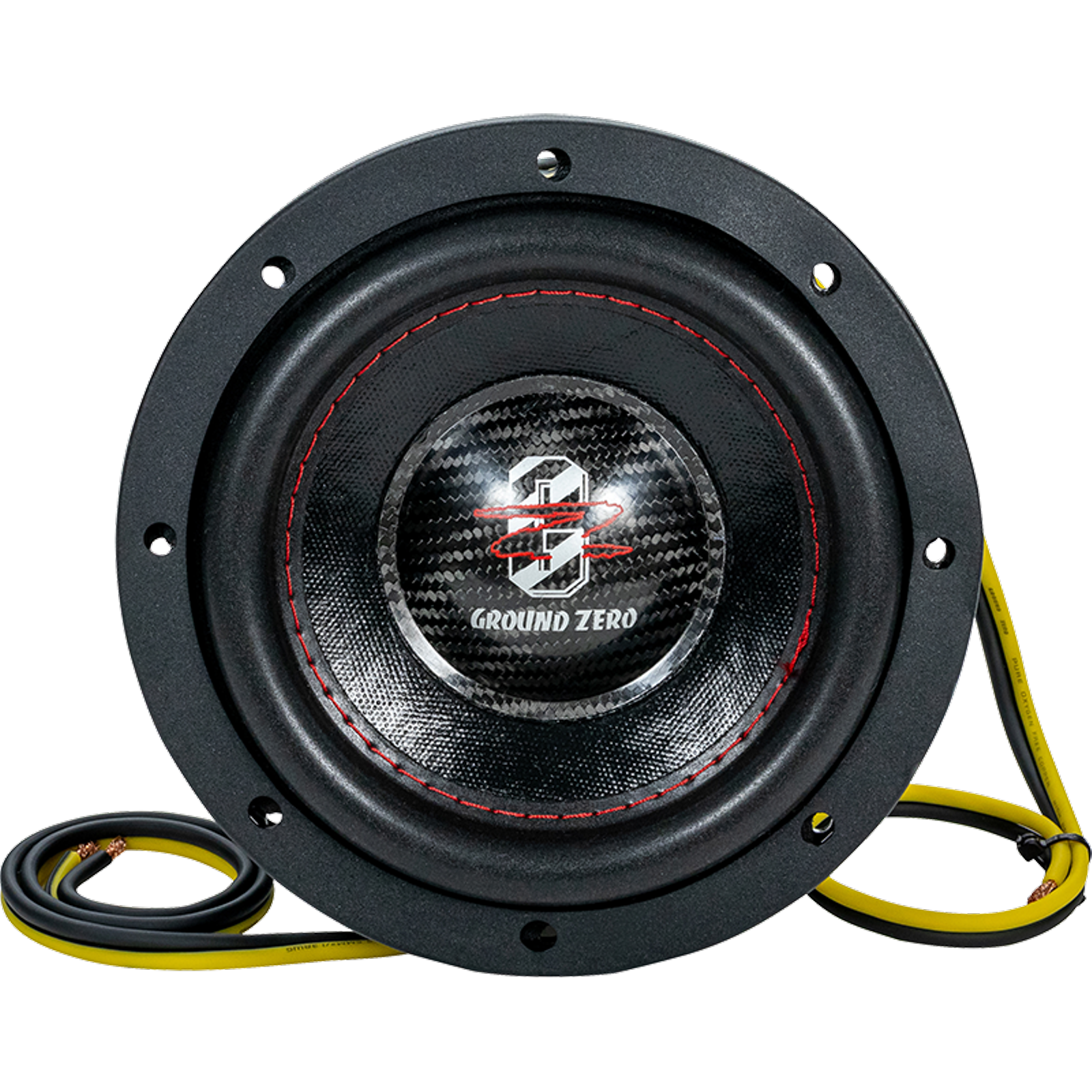

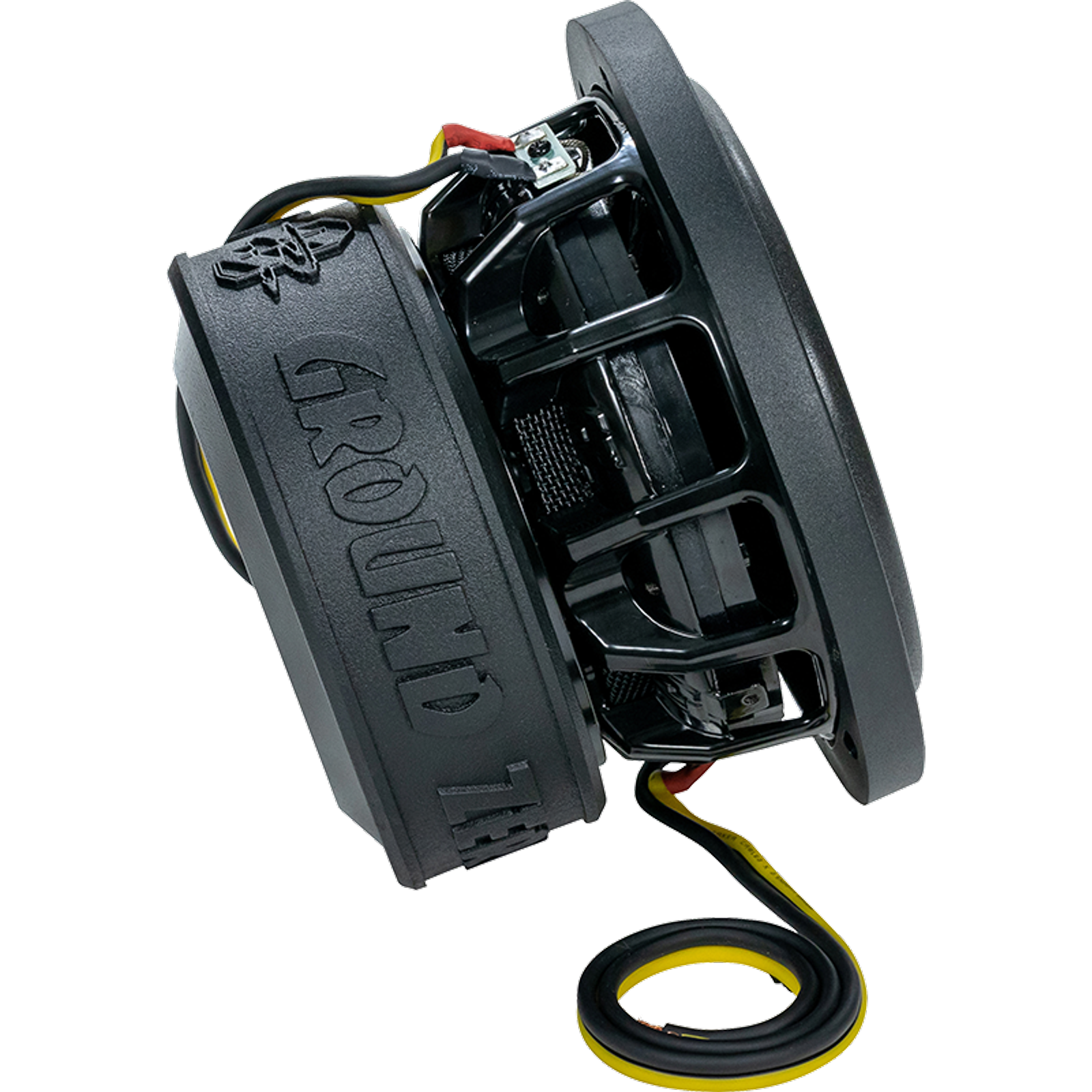

Ground Zero GZHW16-D2

Ground Zero GZHW 16-D2 – 16 cm High-Performance Subwoofer mit 1000 Watt SPL und 2 × 2 Ohm

Der Ground Zero GZHW 16-D2 ist ein extrem kompakter 16-cm-High-Performance-Subwoofer aus der HYDROGEN-Serie und wurde für leistungsstarke Bassinstallationen mit sehr wenig Platzbedarf entwickelt. Mit 500 Watt RMS, 1000 Watt SPL-Belastbarkeit und einer Doppelschwingspule mit 2 × 2 Ohm bietet er beeindruckende Leistungsreserven für ein Subwoofer-Chassis dieser Größenklasse.

Die verstärkte Papiermembran sorgt für eine direkte, schnelle und druckvolle Basswiedergabe. Zusammen mit der Langhub-Sandwich-Sicke, der 2-lagigen Polycot-Zentrierung und dem massiven Aluminium-Gusskorb entsteht ein besonders stabiler mechanischer Aufbau, der auch bei hoher Auslenkung kontrolliert arbeitet. Die Carbon-Staubschutzkappe rundet den hochwertigen Aufbau optisch ab und unterstreicht den Performance-Charakter des Subwoofers.

Die 50-mm-Kupferschwingspule ist auf hohe Belastbarkeit und zuverlässige Leistungsaufnahme ausgelegt. Durch die Klippel-optimierte Konstruktion wird die Membranbewegung präzise kontrolliert, wodurch der GZHW 16-D2 auch bei kräftiger Ansteuerung sauber, dynamisch und pegelfest spielt.

Dank der kompakten 16-cm-Baugröße, 153 mm Einbaudurchmesser und nur 110 mm Einbautiefe eignet sich der GZHW 16-D2 ideal für kleine Spezialgehäuse, dezente Basslösungen, Seitenteil-Installationen, Custom-Projekte oder Fahrzeuge mit stark begrenztem Einbauraum. Die 2 × 2-Ohm-Doppelschwingspule ermöglicht eine flexible Verschaltung auf 1 Ohm oder 4 Ohm und passt damit zu vielen leistungsstarken Mono-Verstärkern.

Highlights

• 16 cm High-Performance Subwoofer
• Ground Zero HYDROGEN-Serie
• 500 Watt RMS Belastbarkeit
• 1000 Watt SPL-Belastbarkeit
• Leistungsempfehlung von 400 bis 1000 Watt
• Doppelschwingspule mit 2 × 2 Ohm
• Flexible Verschaltung auf 1 Ohm oder 4 Ohm möglich
• Wirkungsgrad von 81 dB
• Klippel-optimierte Konstruktion
• Verstärkte Papiermembran
• Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb
• 50-mm-Kupferschwingspule
• 2-lagige Polycot-Zentrierung
• Carbon-Staubschutzkappe
• Maximale Auslenkung 30 mm
• Resonanzfrequenz 51 Hz
• Gesamtgüte Qts 0,46
• Äquivalentes Luftvolumen Vas 2,8 Liter
• Einbaudurchmesser 153 mm
• Einbautiefe 110 mm
• Ideal für extrem kompakte High-Performance-Basssysteme

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero HYDROGEN
• Modell: GZHW 16-D2
• Ausführung: High-Performance Subwoofer
• Nenndurchmesser: 16 cm
• Baugröße: 6,5 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, kompaktes Bassgehäuse, Seitenteilgehäuse, Spezialgehäuse, Custom-Installation oder leistungsstarke Alltagsanlage mit wenig Platzbedarf
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 500 Watt
• SPL-Belastbarkeit: 1000 Watt
• Leistungsempfehlung: 400 bis 1000 Watt
• Impedanz: 2 × 2 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 50 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 81 dB
• Geeignet für leistungsstarke Mono-Verstärker
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 4 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 1 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 1-Ohm-Betrieb nur mit 1-Ohm-stabiler Endstufe verwenden
• Reihenbetrieb auf 4 Ohm eignet sich für Verstärker mit passender Leistung an 4 Ohm
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: verstärktes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: Langhub-Sandwich-Sicke
• Zentrierung: 2-lagige Polycot-Zentrierung
• Staubschutzkappe: Carbon-Dustcap
• Lautsprecherkorb: massiver Aluminium-Gusskorb
• Schwingspule: 50 mm Kupfer
• Mechanischer Aufbau für hohe Auslenkung und hohe Belastbarkeit
• Robuste Führung für kontrollierte Basswiedergabe auch bei kräftiger Ansteuerung

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 51 Hz
• Gesamtgüte Qts: 0,46
• Äquivalentes Luftvolumen Vas: 2,8 Liter
• Maximale Auslenkung Xmax: 30 mm
• Wirkungsgrad: 81 dB
• Sehr niedriges Vas für besonders kompakte Gehäusekonzepte
• Parameter auf leistungsorientierte Bassabstimmungen bei geringem Platzbedarf ausgelegt

Einbaumaße

• Nenndurchmesser: 16 cm
• Baugröße: 6,5 Zoll
• Einbaudurchmesser: 153 mm
• Einbautiefe: 110 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Besonders geeignet für kleine Spezialgehäuse und platzsparende Installationen
• Befestigung stabil ausführen, da trotz kompakter Größe hohe Kräfte auftreten können

Gehäuse und Anwendung

• Für kompakte, leistungsstarke Subwoofer-Gehäuse geeignet
• Für individuelle Custom-Gehäuse mit begrenztem Volumen interessant
• Für geschlossene Gehäuse und passende Bassreflexabstimmungen einsetzbar
• Gehäusevolumen und Abstimmung müssen zur gewünschten Basscharakteristik passen
• Stabiler und dichter Gehäusebau ist bei hoher Leistung besonders wichtig
• Gehäuse ausreichend versteifen, um Resonanzen und Leistungsverlust zu vermeiden
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Abstimmung setzen
• Ideal für dezente Basslösungen mit hoher Leistungsdichte

Klangliche Auslegung

• Sehr kräftige Basswiedergabe aus kompakter 16-cm-Baugröße
• High-Performance-Abstimmung für hohe Belastbarkeit
• Direkte Ansprache durch verstärkte Papiermembran
• Hohe Hubreserven durch Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb für stabile Arbeitsbedingungen
• 2-lagige Zentrierung für präzise mechanische Führung
• Geeignet für druckvolle Alltagsanlagen, kompakte SPL-orientierte Setups und individuelle Showeinbauten
• Hohe Leistungsdichte bei minimalem Platzbedarf

Verstärkerempfehlung

• Leistungsstarker Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Bei Parallelschaltung auf 1 Ohm ist ein 1-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Reihenschaltung auf 4 Ohm ist ein Verstärker mit passender Leistung an 4 Ohm sinnvoll
• Verstärkerleistung passend zur RMS- und SPL-Belastbarkeit wählen
• Stromversorgung entsprechend der Leistungsaufnahme dimensionieren
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost nur vorsichtig verwenden, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem, Einbauort und Fahrzeug abstimmen
• Subsonic-Filter bei Bassreflexgehäusen besonders wichtig
• Subsonic-Frequenz auf Gehäuseabstimmung und Musikmaterial abstimmen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen
• Filtereinstellungen vor dem ersten lauten Betrieb sorgfältig prüfen

Einbauhinweise

• Einbaudurchmesser von 153 mm beachten
• Einbautiefe von 110 mm vor dem Gehäusebau prüfen
• Gehäuse stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei hoher Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZHW 16-D2 Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
