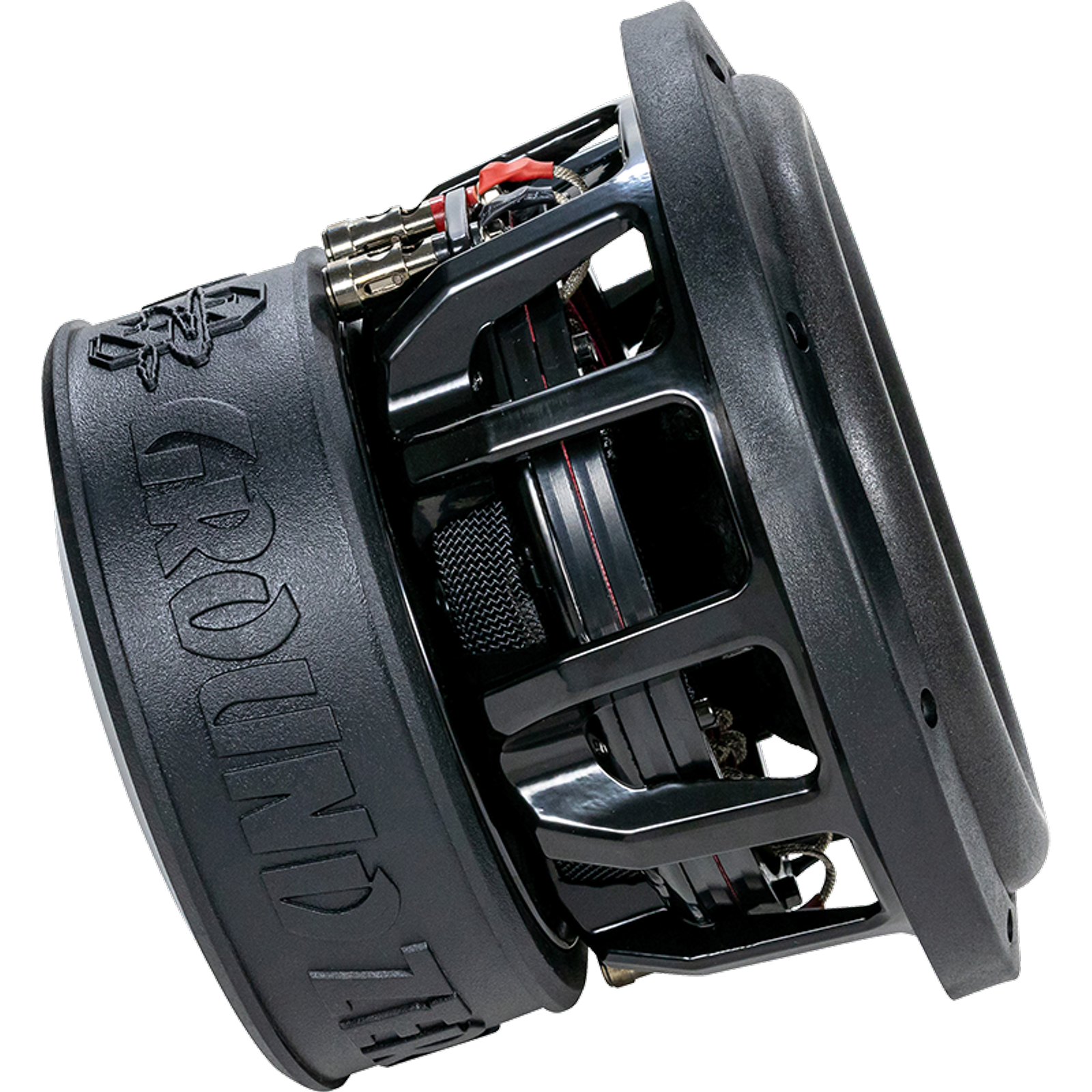

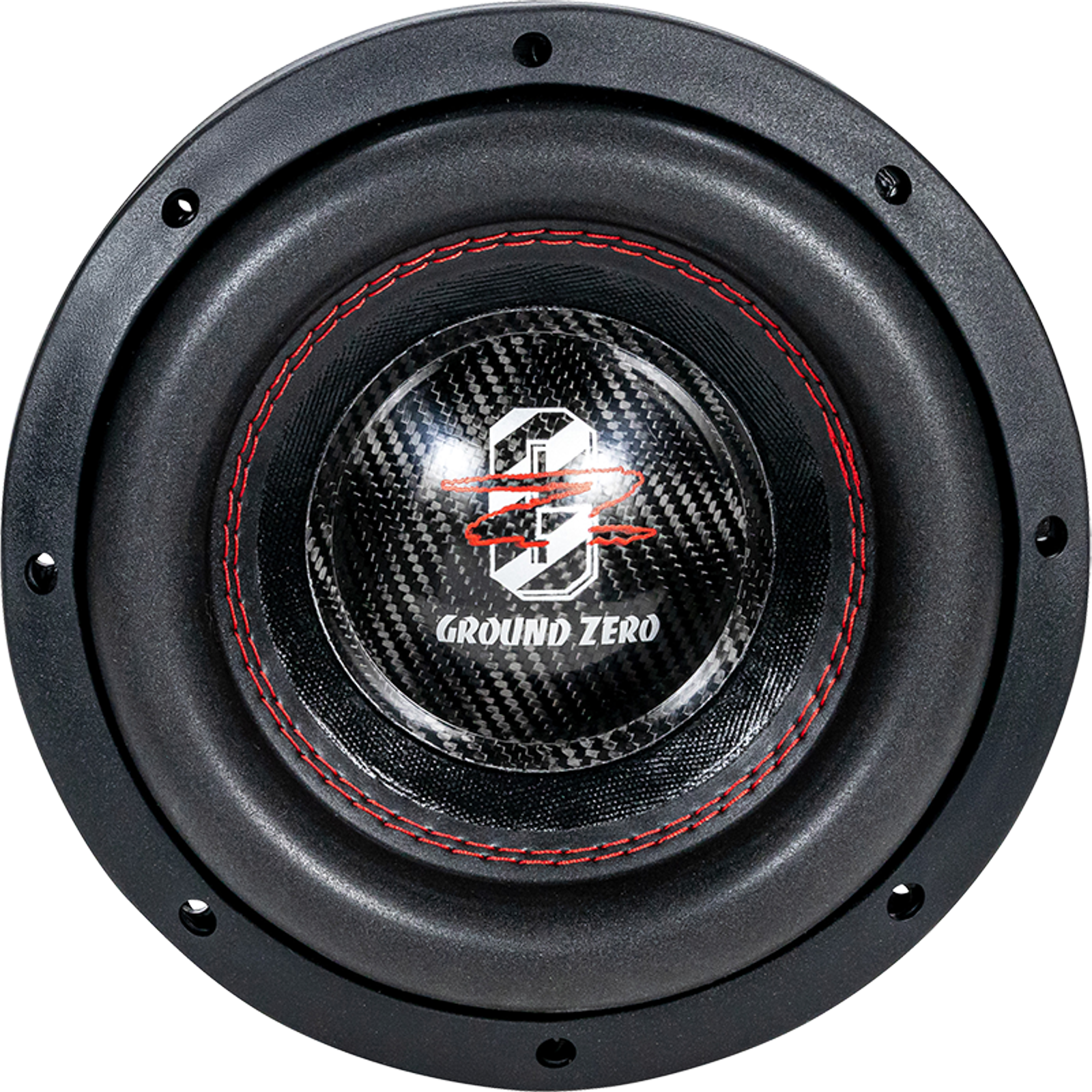

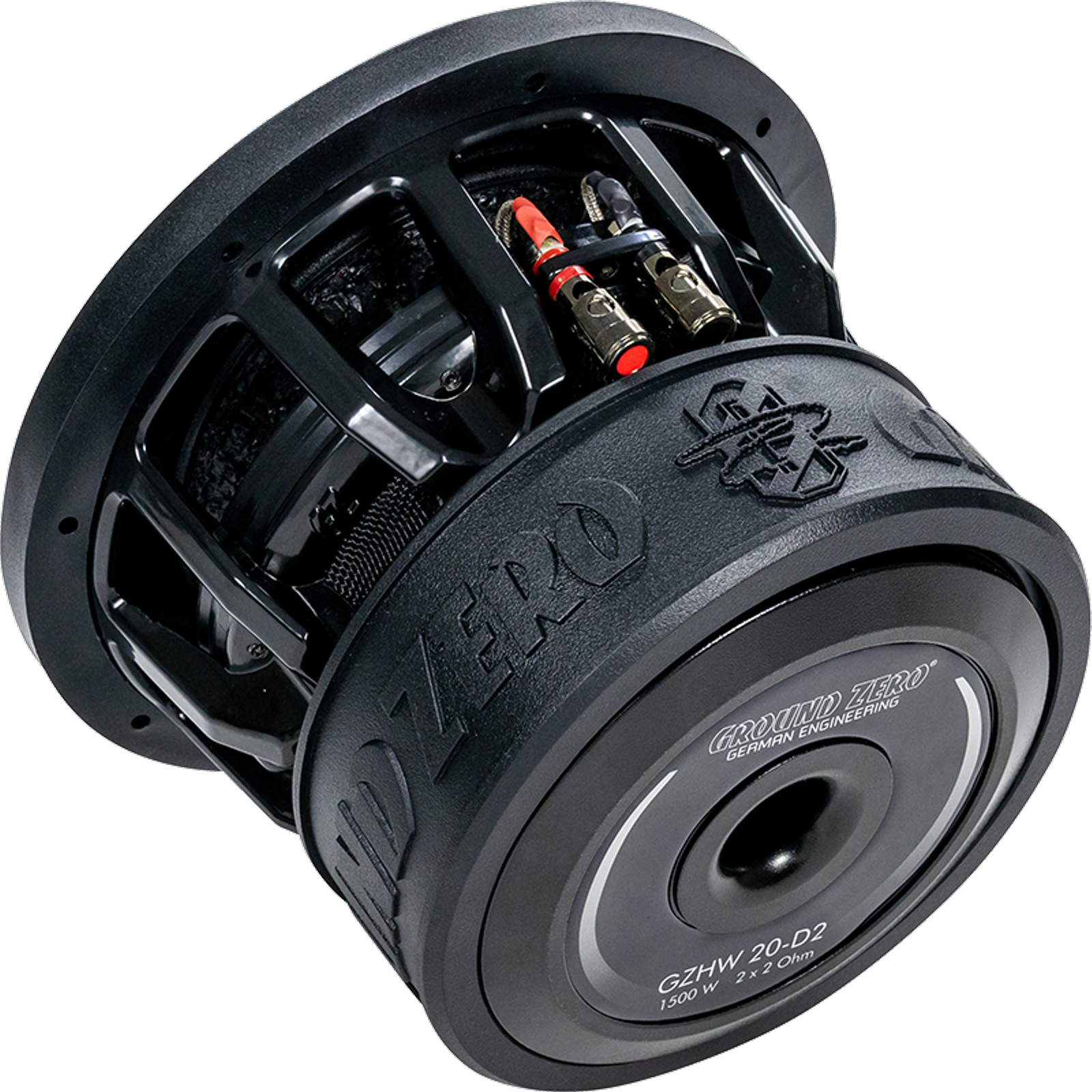

Ground Zero GZHW20-D1

Ground Zero GZHW 20-D1 – 20 cm High-Performance Subwoofer mit 1500 Watt SPL und 2 × 1 Ohm

Der Ground Zero GZHW 20-D1 ist ein extrem leistungsstarker 20-cm-High-Performance-Subwoofer aus der HYDROGEN-Serie und wurde für kompakte, druckvolle und hoch belastbare Bassinstallationen entwickelt. Mit 700 Watt RMS, 1500 Watt SPL-Belastbarkeit und einer Doppelschwingspule mit 2 × 1 Ohm bietet er enorme Leistungsreserven in einer besonders platzsparenden 8-Zoll-Bauform.

Die verstärkte Papiermembran sorgt für eine direkte, dynamische und kontrollierte Basswiedergabe. Zusammen mit der Langhub-Sandwich-Sicke, der 2-lagigen Polycot-Zentrierung und dem massiven Aluminium-Gusskorb entsteht ein sehr robuster mechanischer Aufbau, der auch bei hoher Auslenkung stabil arbeitet. Die Carbon-Staubschutzkappe unterstreicht den hochwertigen Aufbau und verleiht dem Subwoofer eine edle, sportliche Optik.

Die 63-mm-Kupferschwingspule ist auf hohe thermische Belastbarkeit ausgelegt und ermöglicht eine zuverlässige Umsetzung kräftiger Verstärkerleistung. Durch die Klippel-optimierte Konstruktion arbeitet der GZHW 20-D1 präzise, kontrolliert und pegelfest – ideal für leistungsstarke Basssysteme, bei denen wenig Platz zur Verfügung steht.

Mit einer maximalen Auslenkung von 40 mm, einer Resonanzfrequenz von 38,3 Hz und einem kompakten Vas von 4,77 Litern eignet sich der GZHW 20-D1 besonders für kleine, stabile Gehäusekonzepte mit hoher Leistungsdichte. Die 20-cm-Baugröße macht ihn interessant für dezente Kofferraumlösungen, Custom-Gehäuse, Seitenteil-Installationen oder leistungsstarke Subwoofer-Projekte mit begrenztem Platzangebot.

Highlights

• 20 cm High-Performance Subwoofer
• Ground Zero HYDROGEN-Serie
• 700 Watt RMS Belastbarkeit
• 1500 Watt SPL-Belastbarkeit
• Leistungsempfehlung von 50 bis 1500 Watt
• Doppelschwingspule mit 2 × 1 Ohm
• Flexible Verschaltung auf 0,5 Ohm oder 2 Ohm möglich
• Wirkungsgrad von 80 dB
• Klippel-optimierte Konstruktion
• Verstärkte Papiermembran
• Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb
• 63-mm-Kupferschwingspule
• 2-lagige Polycot-Zentrierung
• Carbon-Staubschutzkappe
• Maximale Auslenkung 40 mm
• Resonanzfrequenz 38,3 Hz
• Gesamtgüte Qts 0,381
• Äquivalentes Luftvolumen Vas 4,77 Liter
• Einbaudurchmesser 187 mm
• Einbautiefe 145 mm
• Ideal für kompakte High-Performance- und SPL-orientierte Basssysteme

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero HYDROGEN
• Modell: GZHW 20-D1
• Ausführung: High-Performance Subwoofer
• Nenndurchmesser: 20 cm
• Baugröße: 8 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, SPL-orientierte Bassanlage, kompaktes Kofferraumgehäuse, Seitenteilgehäuse, Custom-Gehäuse oder leistungsstarke Alltagsinstallation
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 700 Watt
• SPL-Belastbarkeit: 1500 Watt
• Leistungsempfehlung: 50 bis 1500 Watt
• Impedanz: 2 × 1 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 63 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 80 dB
• Geeignet für leistungsstarke Mono-Verstärker
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 2 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 0,5 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 0,5-Ohm-Betrieb nur mit ausdrücklich geeigneter Endstufe, sehr stabiler Stromversorgung und fachgerechter Installation verwenden
• Für viele Anwendungen ist der Reihenbetrieb auf 2 Ohm die alltagstauglichere Anschlussvariante
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: verstärktes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: Langhub-Sandwich-Sicke
• Zentrierung: 2-lagige Polycot-Zentrierung
• Staubschutzkappe: Carbon-Dustcap
• Lautsprecherkorb: massiver Aluminium-Gusskorb
• Schwingspule: 63 mm Kupfer
• Konstruktion auf hohe Auslenkung, hohe Belastbarkeit und kontrollierte Basswiedergabe ausgelegt
• Robuste mechanische Führung für sehr kräftigen Musikbetrieb

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 38,3 Hz
• Gesamtgüte Qts: 0,381
• Äquivalentes Luftvolumen Vas: 4,77 Liter
• Maximale Auslenkung Xmax: 40 mm
• Wirkungsgrad: 80 dB
• Niedriges Vas für besonders kompakte Gehäusekonzepte
• Qts-Wert passend für kontrollierte, leistungsorientierte Gehäuseabstimmungen

Einbaumaße

• Nenndurchmesser: 20 cm
• Baugröße: 8 Zoll
• Einbaudurchmesser: 187 mm
• Einbautiefe: 145 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Bei kompakten Gehäusen ausreichend Platz für Belüftung und Hubbewegung berücksichtigen
• Befestigung besonders stabil ausführen, da hohe Kräfte auftreten können

Gehäuse und Anwendung

• Für kompakte, leistungsstarke Subwoofer-Gehäuse geeignet
• Für Bassreflex- und SPL-orientierte Gehäusekonzepte einsetzbar
• Für geschlossene Gehäuse je nach gewünschter Abstimmung ebenfalls verwendbar
• Gehäusevolumen und Abstimmung müssen zur Leistung, Fahrzeugakustik und gewünschten Basscharakteristik passen
• Stabiler Gehäusebau ist bei dieser Leistungsklasse besonders wichtig
• Gehäuse sorgfältig abdichten und ausreichend versteifen
• Frontplatte ausreichend stark dimensionieren
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Gehäuseabstimmung setzen
• Für hohe Pegel auf ausreichende Portfläche und strömungsgünstige Abstimmung achten

Klangliche Auslegung

• Sehr kräftige Basswiedergabe aus kompakter 20-cm-Baugröße
• High-Performance-Abstimmung für hohe Belastbarkeit
• Direkte Ansprache durch verstärkte Papiermembran
• Hohe Hubreserven durch Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb für stabile Arbeitsbedingungen
• 2-lagige Zentrierung für präzise mechanische Führung
• Geeignet für druckvolle Alltagsanlagen, SPL-orientierte Setups und leistungsstarke Showeinbauten
• Hohe Leistungsdichte bei vergleichsweise geringem Platzbedarf

Verstärkerempfehlung

• Leistungsstarker Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Bei Reihenschaltung auf 2 Ohm ist ein 2-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Parallelschaltung auf 0,5 Ohm ist eine ausdrücklich 0,5-Ohm-stabile Endstufe erforderlich
• Verstärkerleistung passend zur RMS- und SPL-Belastbarkeit wählen
• Stromversorgung entsprechend der hohen Leistungsaufnahme dimensionieren
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost nur sehr vorsichtig einsetzen, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem und Fahrzeug meist im Bassbereich setzen
• Subsonic-Filter bei Bassreflex- und SPL-Gehäusen besonders wichtig
• Subsonic-Frequenz auf Gehäuseabstimmung und Musikmaterial abstimmen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen
• Bei sehr hoher Leistung Filtereinstellungen vor dem lauten Betrieb sorgfältig prüfen

Einbauhinweise

• Einbaudurchmesser von 187 mm beachten
• Einbautiefe von 145 mm vor dem Gehäusebau prüfen
• Gehäuse sehr stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten messen oder prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei hoher Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZHW 20-D1 Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
