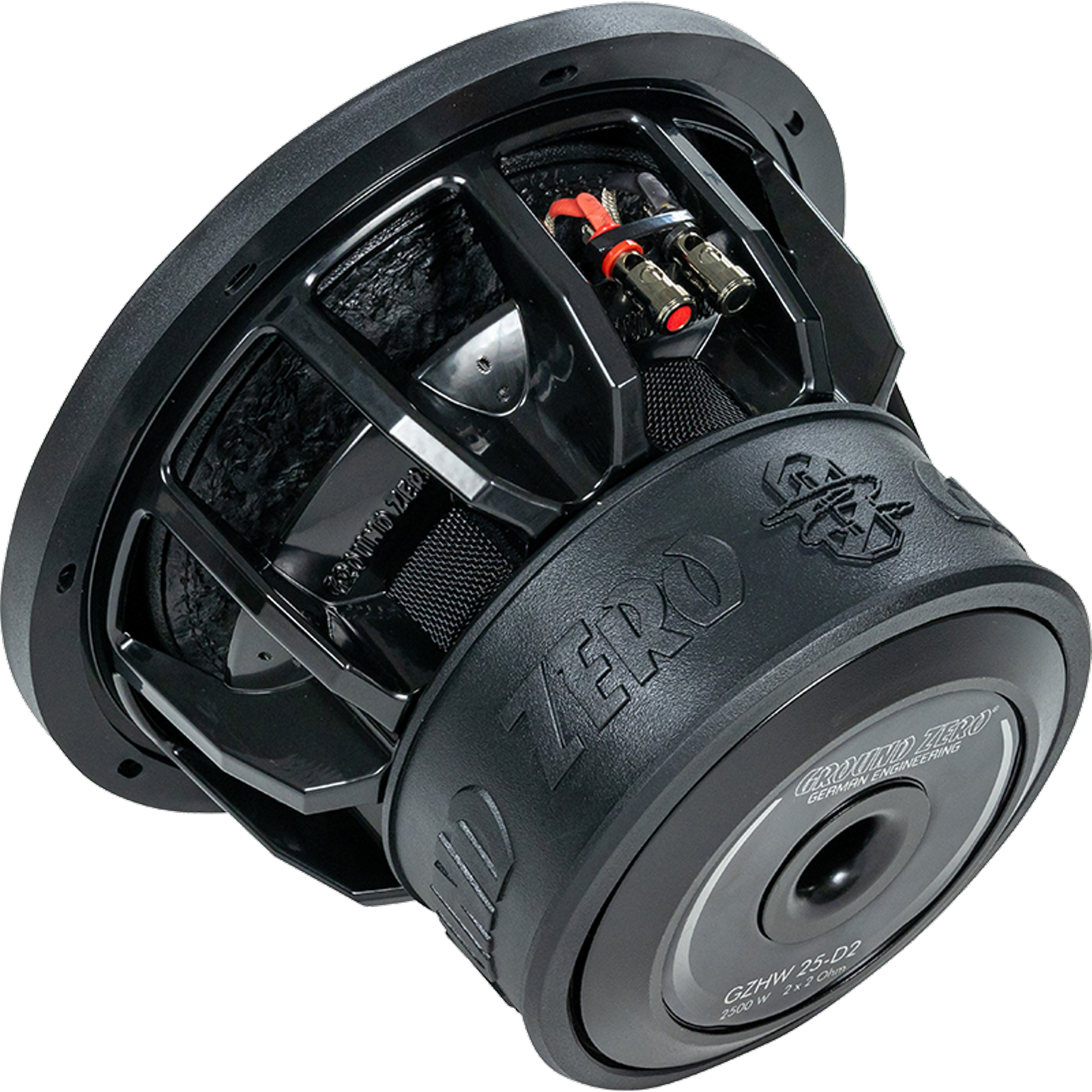

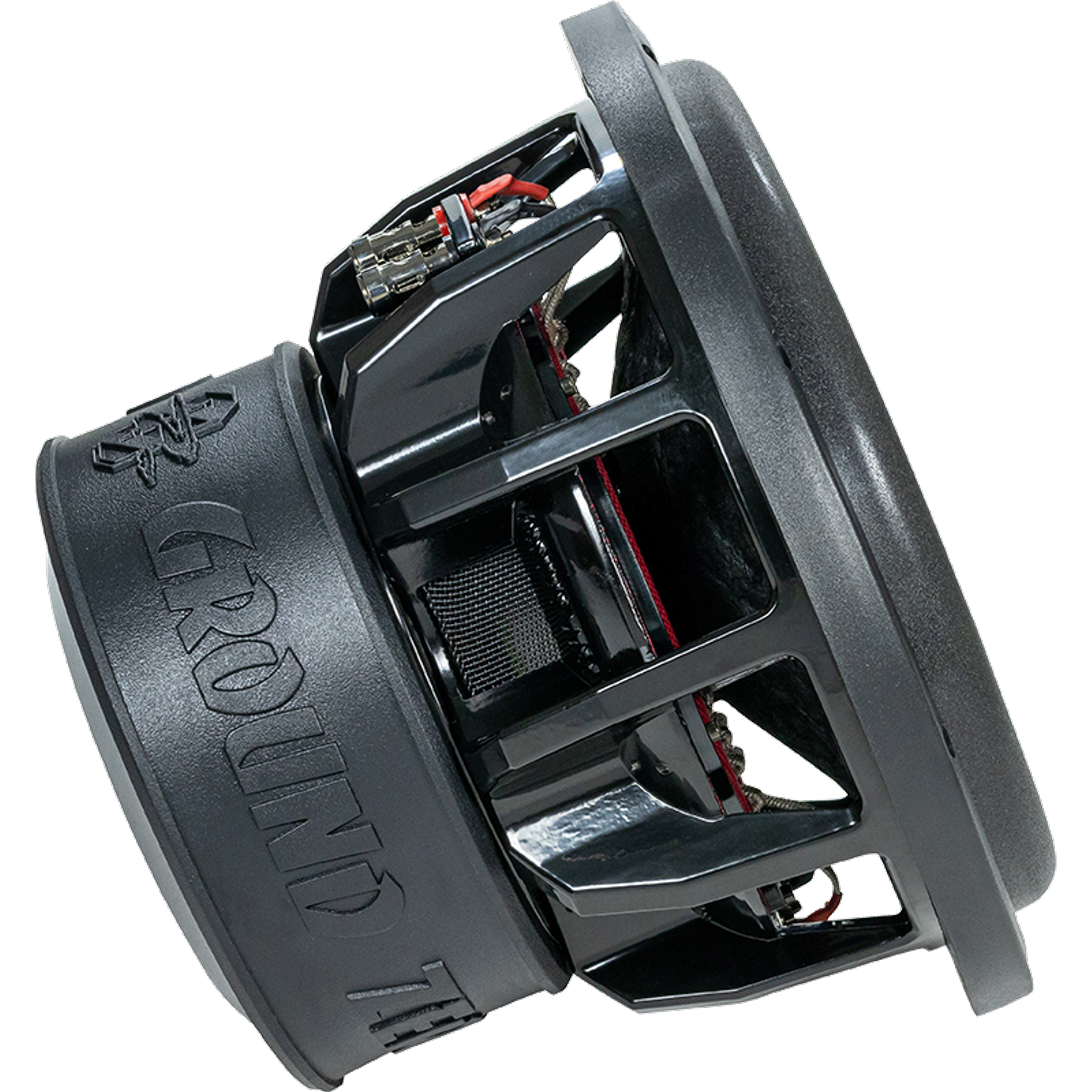

Ground Zero GZHW25-D2

Ground Zero GZHW 25-D2 – 25 cm High-Performance Subwoofer mit 2500 Watt SPL und 2 × 2 Ohm

Der Ground Zero GZHW 25-D2 ist ein extrem leistungsstarker 25-cm-High-Performance-Subwoofer aus der HYDROGEN-Serie und wurde für druckvolle, pegelfeste Basssysteme mit hoher Belastbarkeit entwickelt. Mit 1200 Watt RMS, 2500 Watt SPL-Belastbarkeit und einer Doppelschwingspule mit 2 × 2 Ohm bietet er starke Reserven für anspruchsvolle Car-HiFi-Installationen, leistungsstarke Alltagsanlagen und SPL-orientierte Setups.

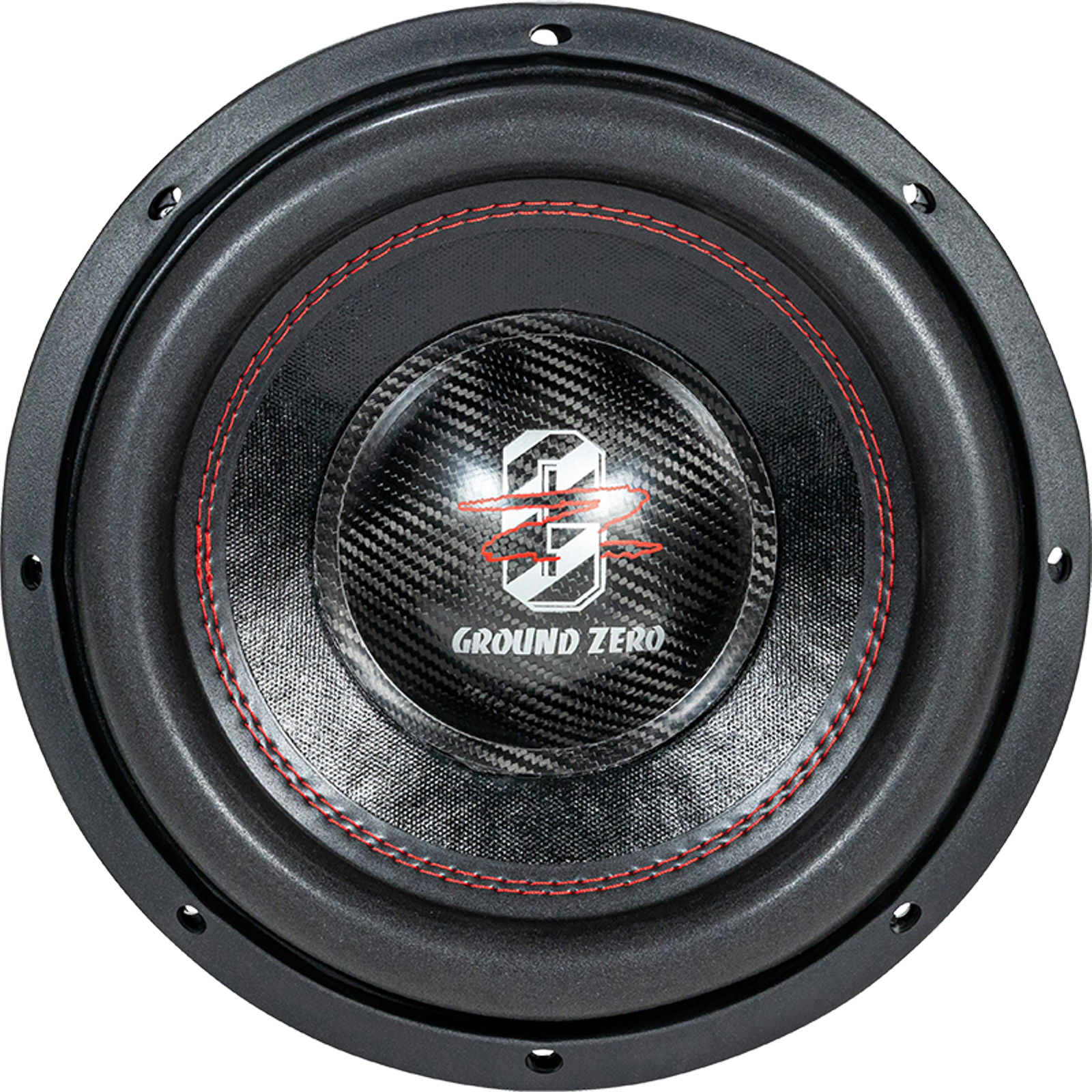

Die verstärkte Papiermembran sorgt für eine direkte, schnelle und kräftige Basswiedergabe. Zusammen mit der Langhub-Sandwich-Sicke, der 2-lagigen Polycot-Zentrierung und dem massiven Aluminium-Gusskorb entsteht ein mechanisch sehr stabiler Aufbau, der auch bei hoher Auslenkung kontrolliert arbeitet. Die Carbon-Staubschutzkappe unterstreicht den hochwertigen Aufbau optisch und unterstützt die robuste Subwoofer-Konstruktion.

Die 63-mm-Kupferschwingspule ist auf hohe thermische Belastbarkeit ausgelegt und ermöglicht eine zuverlässige Umsetzung hoher Verstärkerleistung. Durch die Klippel-optimierte Konstruktion arbeitet der GZHW 25-D2 sauber, präzise und belastbar – auch dann, wenn hohe Pegel und kräftige Bassimpulse gefordert sind.

Dank der 2 × 2-Ohm-Doppelschwingspule lässt sich der Subwoofer flexibel verschalten. Im Reihenbetrieb ergibt sich eine Gesamtimpedanz von 4 Ohm, im Parallelbetrieb 1 Ohm. Damit passt der GZHW 25-D2 besonders gut zu kräftigen Mono-Endstufen, die an 1 Ohm oder 4 Ohm betrieben werden sollen. Die 25-cm-Baugröße macht ihn zudem interessant für kompaktere High-Performance-Gehäuse, bei denen sehr hoher Bassdruck auf vergleichsweise wenig Raum gefragt ist.

Highlights

• 25 cm High-Performance Subwoofer
• Ground Zero HYDROGEN-Serie
• 1200 Watt RMS Belastbarkeit
• 2500 Watt SPL-Belastbarkeit
• Leistungsempfehlung von 800 bis 2500 Watt RMS
• Doppelschwingspule mit 2 × 2 Ohm
• Flexible Verschaltung auf 1 Ohm oder 4 Ohm möglich
• Wirkungsgrad von 84 dB
• Klippel-optimierte Konstruktion
• Verstärkte Papiermembran
• Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb
• 63-mm-Kupferschwingspule
• 2-lagige Polycot-Zentrierung
• Carbon-Staubschutzkappe
• Maximale Auslenkung 45 mm Peak-to-Peak
• Resonanzfrequenz 40,1 Hz
• Gesamtgüte Qts 0,583
• Äquivalentes Luftvolumen Vas 12,72 Liter
• Einbaudurchmesser 238 mm
• Einbautiefe 178 mm
• Ideal für leistungsstarke 25-cm-Bassreflex-, SPL- und High-Performance-Setups

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero HYDROGEN
• Modell: GZHW 25-D2
• Ausführung: High-Performance Subwoofer
• Nenndurchmesser: 25 cm
• Baugröße: 10 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, SPL-orientierte Bassanlage, Kofferraumgehäuse, Custom-Gehäuse oder leistungsstarke Alltagsinstallation
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 1200 Watt
• SPL-Belastbarkeit: 2500 Watt
• Leistungsempfehlung: 800 bis 2500 Watt RMS
• Impedanz: 2 × 2 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 63 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 84 dB
• Empfohlene Verstärkerleistung: 800 bis 2500 Watt RMS bei 4 Ohm oder 1 Ohm, abhängig von der Verschaltung
• Geeignet für leistungsstarke Mono-Verstärker
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 4 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 1 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 1-Ohm-Betrieb nur mit 1-Ohm-stabiler Endstufe verwenden
• Reihenbetrieb auf 4 Ohm eignet sich für Verstärker mit hoher Leistung an 4 Ohm
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: verstärktes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: Langhub-Sandwich-Sicke
• Zentrierung: 2-lagige Polycot-Zentrierung
• Staubschutzkappe: Carbon-Dustcap
• Lautsprecherkorb: massiver Aluminium-Gusskorb
• Schwingspule: 63 mm Kupfer
• Konstruktion auf hohe Auslenkung, hohe Belastbarkeit und kontrollierte Basswiedergabe ausgelegt
• Robuste mechanische Führung für sehr kräftigen Musikbetrieb

Thiele-Small-Parameter

• Gleichstromwiderstand Re bei Reihenschaltung: 3,85 Ohm
• Resonanzfrequenz Fs: 40,1 Hz
• Mechanische Güte Qms: 7,508
• Elektrische Güte Qes: 0,632
• Gesamtgüte Qts: 0,583
• Äquivalentes Luftvolumen Vas: 12,72 Liter
• Bewegte Masse Mms: 231,1 g
• Kraftfaktor BL: 18,83 Tm
• Maximale Auslenkung Xmax: 45 mm Peak-to-Peak
• Wirkungsgrad: 84 dB

Einbaumaße

• Nenndurchmesser: 25 cm
• Baugröße: 10 Zoll
• Einbaudurchmesser: 238 mm
• Einbautiefe: 178 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Bei kompakten Gehäusen ausreichend Platz für Belüftung und Hubbewegung berücksichtigen
• Befestigung besonders stabil ausführen, da hohe Kräfte auftreten können

Gehäuse und Anwendung

• Für leistungsstarke Bassreflex- und SPL-orientierte Gehäusekonzepte geeignet
• Für geschlossene Gehäuse je nach gewünschter Abstimmung ebenfalls einsetzbar
• Gehäusevolumen und Abstimmung müssen zur Leistung, Fahrzeugakustik und gewünschten Basscharakteristik passen
• Stabiler Gehäusebau ist bei dieser Leistungsklasse besonders wichtig
• Gehäuse sorgfältig abdichten und ausreichend versteifen
• Frontplatte ausreichend stark dimensionieren
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Gehäuseabstimmung setzen
• Für hohe Pegel auf ausreichende Portfläche und strömungsgünstige Abstimmung achten

Klangliche Auslegung

• Sehr kraftvolle und pegelfeste Basswiedergabe
• High-Performance-Abstimmung für hohe Belastbarkeit
• Direkte Ansprache durch verstärkte Papiermembran
• Hohe Hubreserven durch Langhub-Sandwich-Sicke
• Massiver Aluminium-Gusskorb für stabile Arbeitsbedingungen
• 2-lagige Zentrierung für präzise mechanische Führung
• Geeignet für druckvolle Alltagsanlagen, SPL-orientierte Setups und leistungsstarke Showeinbauten
• 25-cm-Baugröße mit hohem Leistungspotenzial bei vergleichsweise kompaktem Platzbedarf

Verstärkerempfehlung

• Leistungsstarker Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Bei Parallelschaltung auf 1 Ohm ist ein 1-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Reihenschaltung auf 4 Ohm ist ein Verstärker mit hoher Leistung an 4 Ohm sinnvoll
• Verstärkerleistung passend zur RMS- und SPL-Belastbarkeit wählen
• Stromversorgung entsprechend der hohen Leistungsaufnahme dimensionieren
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost nur sehr vorsichtig einsetzen, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem und Fahrzeug meist im Bassbereich setzen
• Subsonic-Filter bei Bassreflex- und SPL-Gehäusen besonders wichtig
• Subsonic-Frequenz auf Gehäuseabstimmung und Musikmaterial abstimmen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen
• Bei sehr hoher Leistung Filtereinstellungen vor dem lauten Betrieb sorgfältig prüfen

Einbauhinweise

• Einbaudurchmesser von 238 mm beachten
• Einbautiefe von 178 mm vor dem Gehäusebau prüfen
• Gehäuse sehr stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten messen oder prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei hoher Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZHW 25-D2 Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
