Ground Zero GZIK 165SPL – 16,5 cm SPL Tief-/Mitteltonlautsprecher mit 3-Ohm-Technologie
Der Ground Zero GZIK 165SPL ist ein leistungsstarker 165-mm-SPL-Tief-/Mitteltonlautsprecher aus der IRIDIUM-Serie und wurde für dynamische Car-HiFi-Installationen mit hoher Effizienz und kräftiger Wiedergabe entwickelt. Als einzelner Tief-/Mitteltöner eignet er sich ideal für individuelle Frontsysteme, Doorboards, Ersatzbestückungen oder aktive Mehrwege-Konzepte.

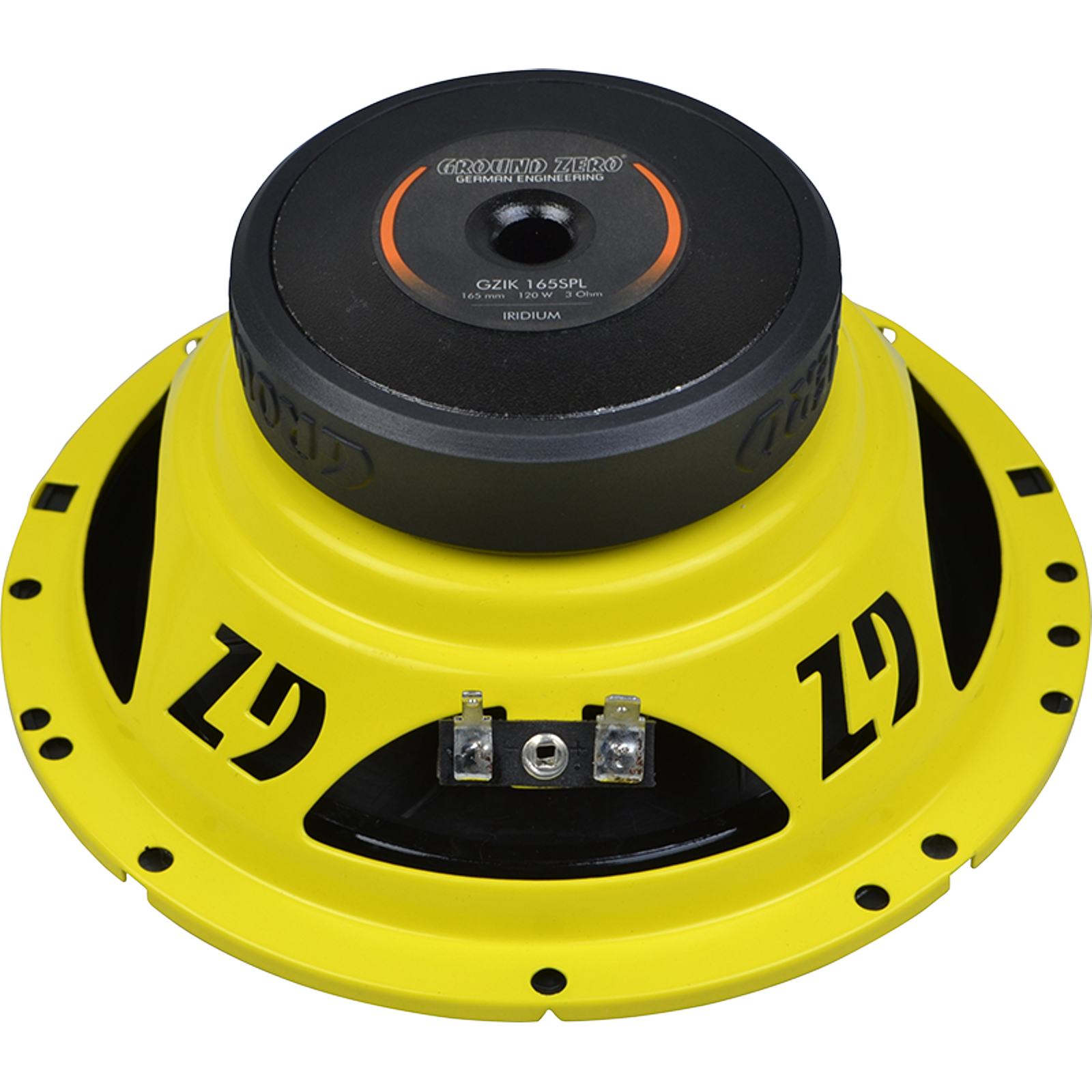

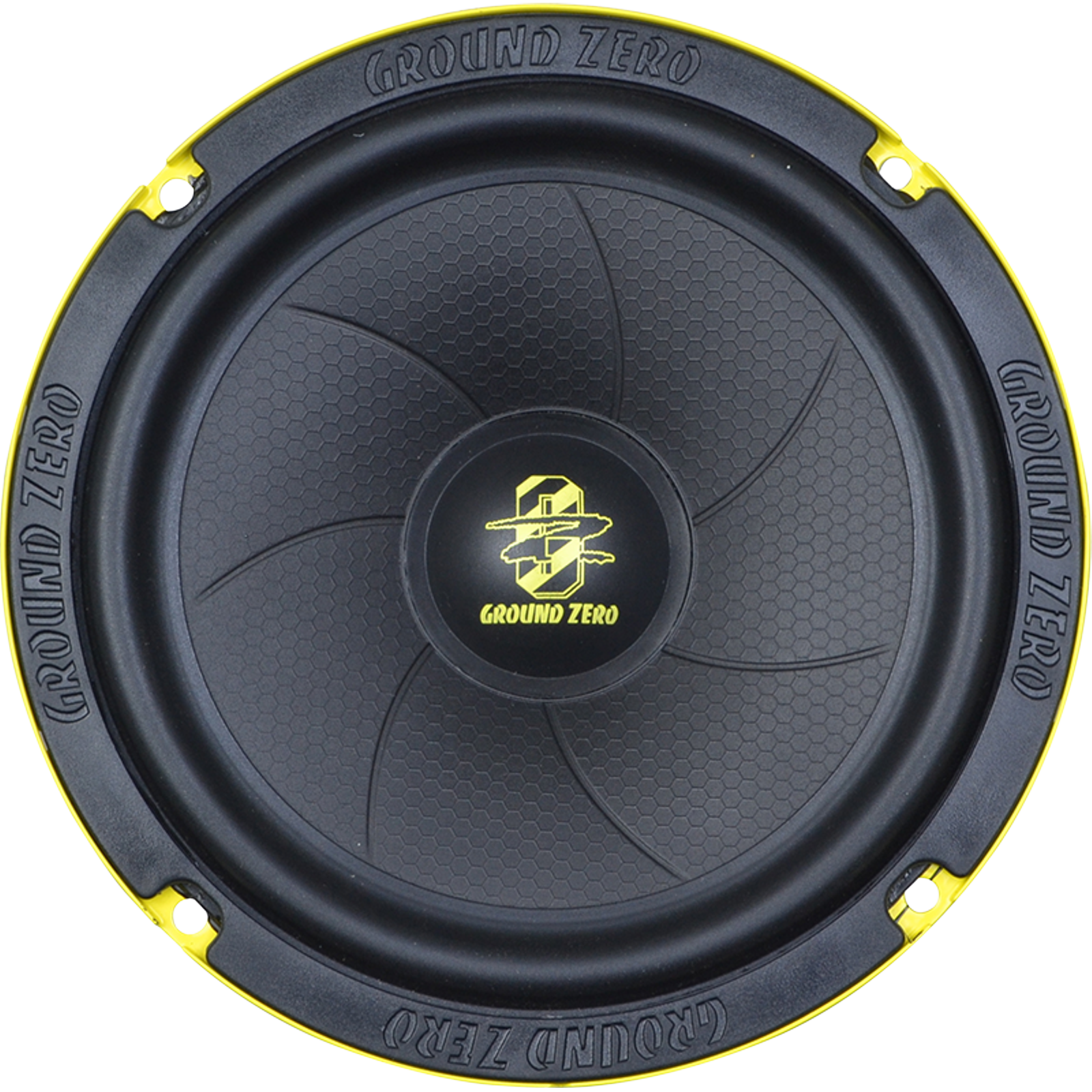

Die HQPP-Membran mit 3D-Wabenstruktur verbindet geringes Gewicht mit hoher Stabilität und sorgt für eine direkte, lebendige Wiedergabe im Grund- und Mitteltonbereich. Die langhubige Gummisicke unterstützt kontrollierte Membranbewegungen und bietet die nötigen Reserven für kräftigere Pegel. Der resonanzarme Stahlkorb bildet eine stabile mechanische Basis und reduziert unerwünschte Eigenschwingungen im Lautsprecheraufbau.
Mit seiner hocheffizienten 3-Ohm-Ausführung, 80 Watt RMS, 120 Watt Maximalbelastbarkeit und einem Wirkungsgrad von 87 dB ist der GZIK 165SPL sowohl für kompakte Verstärker als auch für leistungsstärkere Endstufen interessant. Der Frequenzgang von 60 Hz bis 4.000 Hz macht ihn besonders geeignet für den Einsatz als Tief-/Mitteltonlautsprecher in 2-Wege- oder Mehrwege-Systemen.
Durch die Euro-DIN-Einbaumaße, den Lötanschluss und die mitgelieferten Hexagon-Schutzgitter lässt sich der Lautsprecher flexibel in vielen 165-mm-Einbauplätzen oder individuellen Installationen verwenden.
Highlights
• 165 mm SPL Tief-/Mitteltonlautsprecher
• Ground Zero IRIDIUM-Serie
• Hocheffiziente 3-Ohm-Ausführung
• 80 Watt RMS Belastbarkeit
• 120 Watt maximale Belastbarkeit
• Wirkungsgrad von 87 dB
• Frequenzgang von 60 Hz bis 4.000 Hz
• HQPP-Membran mit 3D-Wabenstruktur
• Langhub-Gummisicke
• Resonanzarmer Stahlkorb
• Ferrit-Magnet
• 25-mm-Kupferschwingspule
• Euro-DIN-Einbaumaße
• Lötanschluss
• Einbaudurchmesser 142,5 mm
• Einbautiefe 68 mm
• Resonanzfrequenz 61,5 Hz

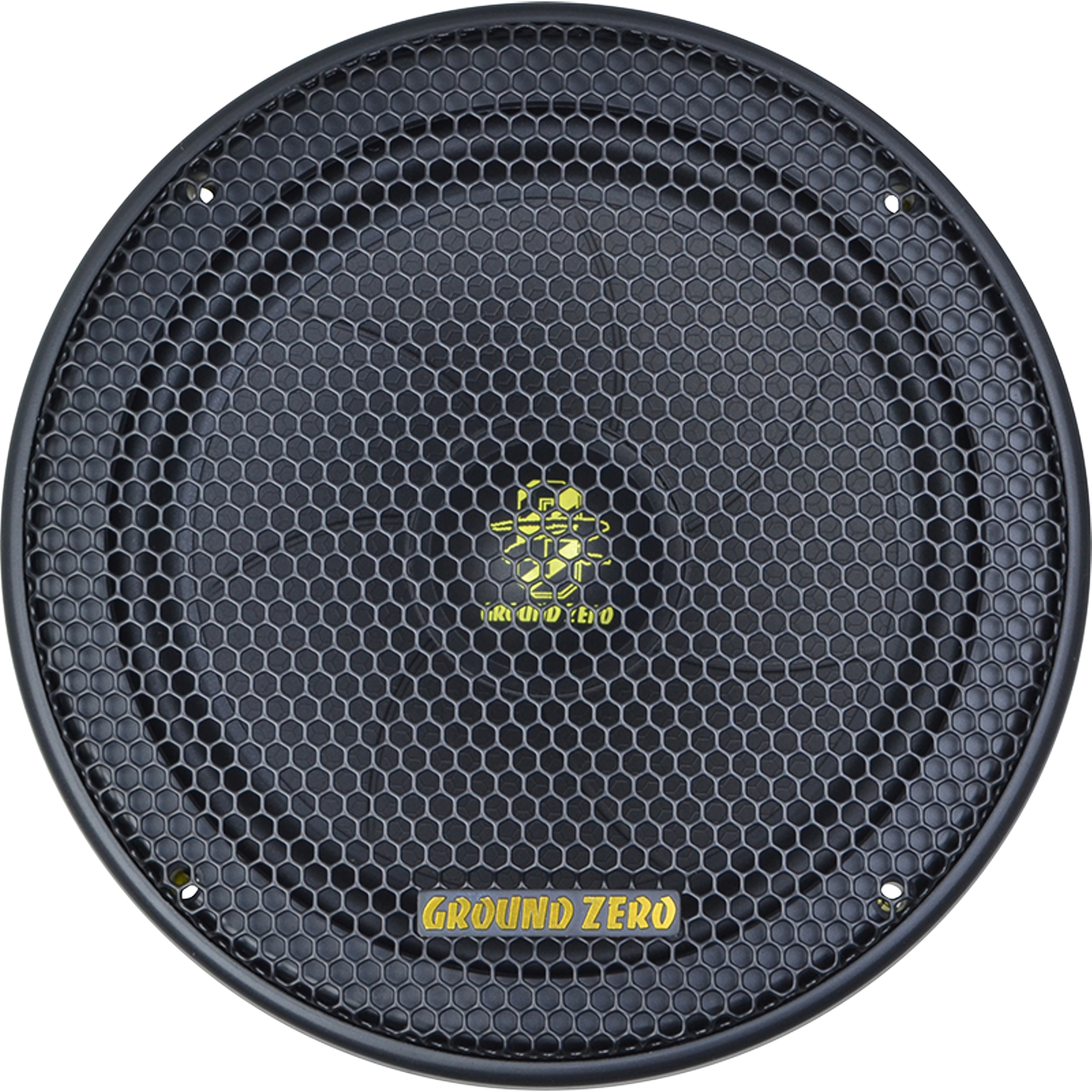

• Hexagon-Schutzgitter im Lieferumfang
• Ideal für dynamische Frontsysteme, Doorboards und aktive Klangkonzepte
Technische Daten
Lautsprechertyp
• Produkttyp: Tief-/Mitteltonlautsprecher
• Serie: Ground Zero IRIDIUM
• Modell: GZIK 165SPL
• Ausführung: SPL Tief-/Mitteltonlautsprecher
• Nenndurchmesser: 165 mm
• Baugröße: 6,5 Zoll
• Anzahl: 1 Stück
• Einsatzbereich: Tiefmittelton, Grundton, Mittelton, Doorboard, Frontsystem, Hecksystem oder aktives Mehrwege-System
Elektrische Daten
• Nennimpedanz: 3 Ohm
• RMS-Belastbarkeit: 80 Watt
• Maximale Belastbarkeit: 120 Watt
• Wirkungsgrad: 87 dB
• Frequenzgang: 60 Hz bis 4.000 Hz
• Resonanzfrequenz Fs: 61,5 Hz
• Schwingspule: 25 mm Kupfer
• Anschlussart: Lötanschluss
Membran und Antrieb
• Membranmaterial: HQPP
• Membranstruktur: 3D-Wabenstruktur
• Sicke: langhubige Gummisicke
• Lautsprecherkorb: resonanzarmer Stahlkorb
• Magnetsystem: Ferrit-Magnet
• Konstruktion: auf dynamische SPL-orientierte Wiedergabe ausgelegt
• Membranauslegung: leicht, stabil und impulstreu
• Mechanische Führung: für kontrollierte Auslenkung bei kräftigem Musikbetrieb
Einbaumaße
• Außendurchmesser: 165 mm
• Einbaudurchmesser: 142,5 mm
• Einbautiefe: 68 mm
• Einbaustandard: Euro-DIN
• Geeignet für viele 165-mm-Lautsprecherplätze
• Fahrzeugabhängig können Adapterringe, Distanzringe oder Anschlussadapter erforderlich sein
Klangliche Auslegung
• SPL-orientierter Tief-/Mitteltonlautsprecher
• Direkte und dynamische Wiedergabe
• Kräftiger Grundtonbereich
• Präsenter Mittelton für durchsetzungsfähige Stimmen und Instrumente
• HQPP-Membran mit 3D-Wabenstruktur für stabile Membranbewegung
• Langhub-Gummisicke für saubere Auslenkung
• Resonanzarmer Stahlkorb zur Reduzierung störender Eigenresonanzen
• Geeignet für pegelfeste Alltagsanlagen und individuelle Lautsprecherkonzepte
Systemintegration
• Als Einzelchassis für aktive oder passive Lautsprecherkonzepte geeignet
• Für den Einsatz in 2-Wege-Systemen mit separatem Hochtöner geeignet
• Für aktive DSP-Systeme kann der Frequenzbereich exakt angepasst werden
• Bei passivem Betrieb ist eine passende Frequenzweiche erforderlich
• Hochtöner und Frequenzweiche sind nicht Bestandteil dieses Einzelchassis
• Für ein Stereo-Frontsystem werden zwei GZIK 165SPL benötigt
• Für aktive Systeme pro Lautsprecher einen eigenen Verstärkerkanal einplanen
Radio- und Verstärkerbetrieb
• 3-Ohm-Impedanz für effiziente Leistungsaufnahme
• Betrieb an geeigneten Autoradios möglich
• Betrieb an externer Endstufe empfohlen, um Dynamik und Kontrolle besser auszuschöpfen
• Verstärker sollte an 3 Ohm stabil arbeiten
• Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Gain-Regler sorgfältig einstellen, um Verzerrungen und Clipping zu vermeiden
• Hochpassfilter bei höheren Pegeln empfehlenswert
Empfohlene Filterung
• Hochpassfilter zur mechanischen Entlastung bei höheren Pegeln sinnvoll
• Trennfrequenz abhängig von Türdämmung, Einbauort und gewünschtem Maximalpegel wählen
• Bei Subwooferbetrieb kann eine Entlastung im Tiefbassbereich mehr Pegelfestigkeit und Sauberkeit bringen
• Tiefpassfilter bei Kombination mit separatem Hochtöner oder Mitteltöner erforderlich
• Filterung über DSP, Autoradio oder externe Endstufe möglich
• Passende Filtereinstellungen vor dem lauten Betrieb prüfen
Einbauhinweise
• Einbaudurchmesser von 142,5 mm beachten
• Einbautiefe von 68 mm vor der Montage prüfen
• Freigängigkeit von Fensterheber, Türverkleidung und Lautsprecherabdeckung kontrollieren
• Lautsprecher möglichst fest und dicht mit Adapterring oder Einbauplatz verbinden
• Tür- oder Montagefläche stabilisieren, um Vibrationen und Resonanzen zu reduzieren
• Türdämmung verbessert Grundton, Dynamik und Pegelfestigkeit deutlich
• Rückseitigen Schutz vor Feuchtigkeit berücksichtigen
• Lautsprecherkabel sauber verlöten oder sicher kontaktieren
• Anschlusskabel vor scharfen Kanten und beweglichen Fahrzeugteilen schützen
• Auf korrekte Polarität achten
• Schutzgitter bei freier Montage verwenden
Lieferumfang
• 1 × Ground Zero GZIK 165SPL Tief-/Mitteltonlautsprecher
• 1 × Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise
