Ground Zero GZRC165.2SQX-IV

Ground Zero GZRC 165.2SQX-IV – 16,5 cm 2-Wege SQ-Komponentensystem in Installer-Version

Das Ground Zero GZRC 165.2SQX-IV ist ein hochwertiges 16,5-cm-2-Wege-Komponentensystem aus der RADIOACTIVE-Serie und wurde für dynamische, klangstarke Car-HiFi-Installationen entwickelt. Die IV-Version ist als besonders einbaufreundliche Installer-Variante ausgelegt und arbeitet mit getrenntem Hochpass- und Tiefpassfilter statt einer klassischen großen Frequenzweichenbox.

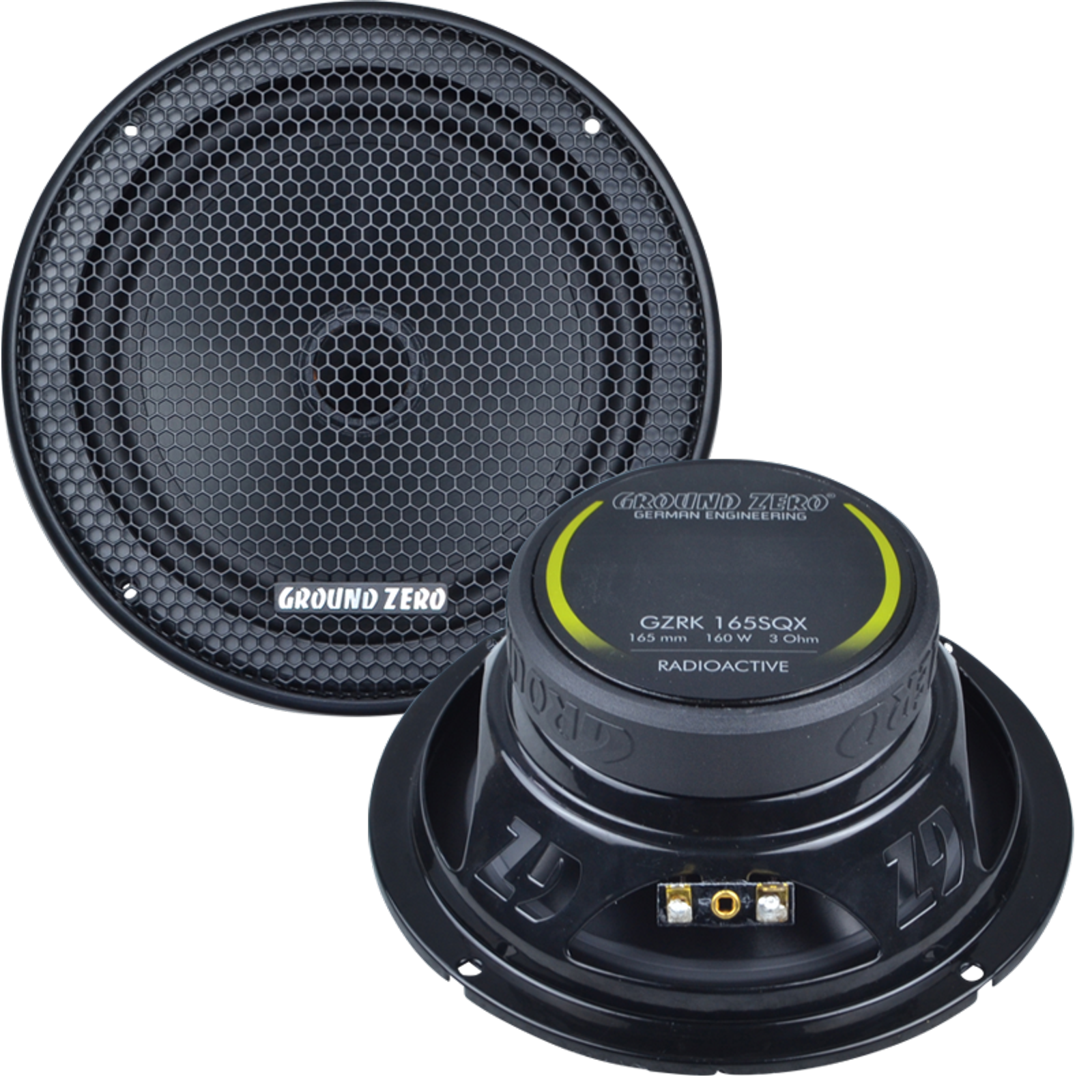

Der 165-mm-Tiefmitteltöner GZRK 165SQX setzt auf eine Aluminium-Membran, einen massiven Aluminium-Phaseplug, eine Gummisicke und eine Conex-Zentrierspinne. Der resonanzarme Stahlkorb und der Ferrit-Antrieb sorgen für stabile mechanische Bedingungen und eine kontrollierte Wiedergabe im Bass-, Grund- und Mitteltonbereich. Eine linearisierende Kupferkappe unterstützt zusätzlich ein sauberes Impedanz- und Verzerrungsverhalten.

Für den Hochtonbereich kommt der GZRT 25SQ zum Einsatz. Der ventilierte 25-mm-SQ-Seidenkalotten-Hochtöner besitzt ein Einbaugehäuse und wird über einen separaten Hochpassfilter betrieben. Der Hochtonpegel kann per Steckbrücke auf 0 dB, −2 dB oder +2 dB angepasst werden. Dadurch lässt sich die Wiedergabe flexibel auf Einbauposition, Fahrzeugakustik und persönliche Hörgewohnheiten abstimmen.

Mit 120 Watt RMS, 190 Watt maximaler Belastbarkeit, 3 Ohm Impedanz und 90 dB Wirkungsgrad eignet sich das System sowohl für leistungsfähige Autoradios als auch für externe Verstärker. Der Frequenzgang reicht von 45 Hz bis 25.000 Hz, die Trennfrequenz liegt bei 4.600 Hz mit 12/12 dB pro Oktave.

Highlights

• Hochwertiges 16,5-cm-2-Wege-SQ-Komponentensystem
• Ground Zero RADIOACTIVE-Serie
• Installer-Version mit getrennten Filtern
• 120 Watt RMS Belastbarkeit
• 190 Watt maximale Belastbarkeit
• Hocheffiziente 3-Ohm-Impedanz
• Wirkungsgrad von 90 dB
• Frequenzgang von 45 Hz bis 25.000 Hz
• Tiefmitteltöner GZRK 165SQX
• Aluminium-Membran mit massivem Aluminium-Phaseplug
• Klippel-optimierter Tiefmitteltöner
• Conex-Zentrierspinne und Gummisicke
• Linearisierende Kupferkappe
• Resonanzarmer Stahlkorb
• Vergoldete Anschlussstecker
• Ventilierter 25-mm-SQ-Seidenkalotten-Hochtöner GZRT 25SQ
• Hochtöner mit Einbaugehäuse
• 12-dB/Oktave-Hochpassfilter mit Pegelanpassung
• 12-dB/Oktave-Tiefpassfilter im Anschlusskabel
• Hochtonpegel per Jumper einstellbar: 0 dB, −2 dB oder +2 dB
• Ground-Zero-Schutzgitter im Lieferumfang

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Komponentensystem
• Serie: Ground Zero RADIOACTIVE
• Modell: GZRC 165.2SQX-IV
• Systemgröße: 165 mm beziehungsweise 6,5 Zoll
• Systemausführung: SQ-Komponentensystem in Installer-Version
• Anzahl Tief-/Mitteltonlautsprecher: 2
• Anzahl Hochtöner: 2
• Frequenzweichenkonzept: getrennter Hochpassfilter und Tiefpassfilter im Anschlusskabel
• Nennimpedanz: 3 Ohm
• Wirkungsgrad: 90 dB
• Frequenzgang: 45 Hz bis 25.000 Hz
• Trennfrequenz: 4.600 Hz
• Filtersteilheit: 12/12 dB pro Oktave
• Einsatzbereich: hochwertige Frontsysteme, Türlautsprecher-Upgrades und klangorientierte OEM-Aufwertungen

Belastbarkeit

• RMS-Belastbarkeit: 120 Watt
• Maximale Belastbarkeit: 190 Watt
• Auslegung für dynamische Musikwiedergabe
• Betrieb an leistungsfähigem Autoradio möglich
• Betrieb an externer Endstufe empfohlen, um Dynamik und Kontrolle vollständig auszuschöpfen
• Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Verzerrungen und Clipping vermeiden

Tief-/Mitteltonlautsprecher

• Modell: GZRK 165SQX
• Anzahl: 2
• Nenndurchmesser: 165 mm
• Baugröße: 6,5 Zoll
• Membranmaterial: Aluminium
• Phaseplug: massiver Aluminium-Phaseplug
• Sicke: Gummi
• Zentrierspinne: Conex
• Korb: resonanzarmer Stahlkorb
• Magnet: Ferrit-Antrieb
• Linearisierende Kupferkappe: vorhanden
• Anschluss: vergoldete Anschlussstecker
• Auslegung: kräftiger Bass, sauberer Grundton und präziser Mittelton

Einbaumaße Tief-/Mitteltonlautsprecher

• Außendurchmesser: 165 mm
• Einbaudurchmesser: 142,5 mm
• Einbautiefe: 68 mm
• Geeignet für viele 165-mm-Lautsprecherplätze
• Fahrzeugabhängig können Adapterringe oder Distanzringe erforderlich sein

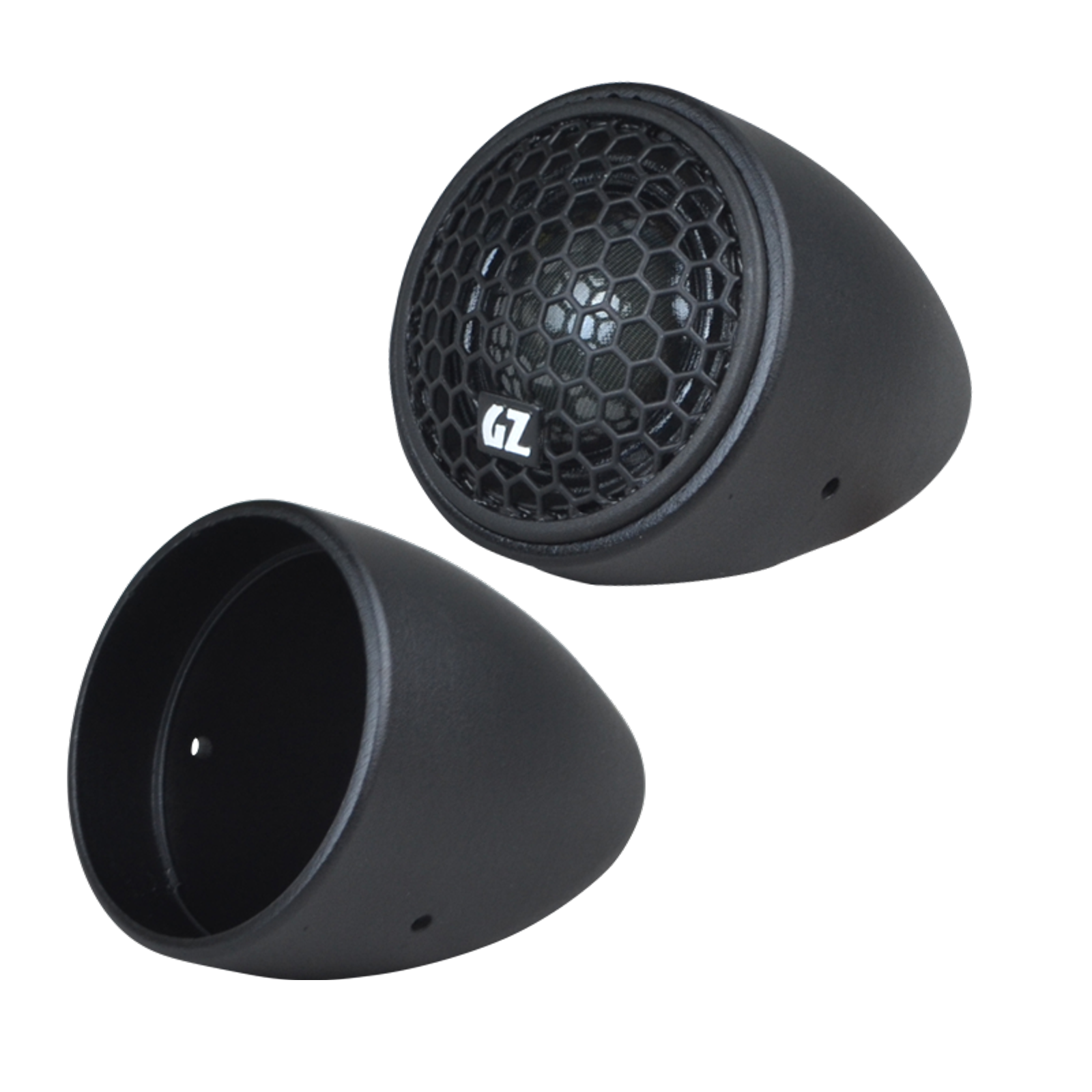

Hochtöner

• Modell: GZRT 25SQ
• Anzahl: 2
• Hochtönergröße: 25 mm
• Bauart: ventilierter SQ-Seidenkalotten-Hochtöner
• Membranmaterial: Seide
• Einbaugehäuse: vorhanden
• Außendurchmesser: 54 mm
• Einbaudurchmesser: 48 mm
• Einbautiefe: 18 mm
• Geeignet für Spiegeldreiecke, A-Säulen, Armaturenbrett oder originale Hochtönerplätze
• Betrieb ausschließlich über den vorgesehenen Hochpassfilter

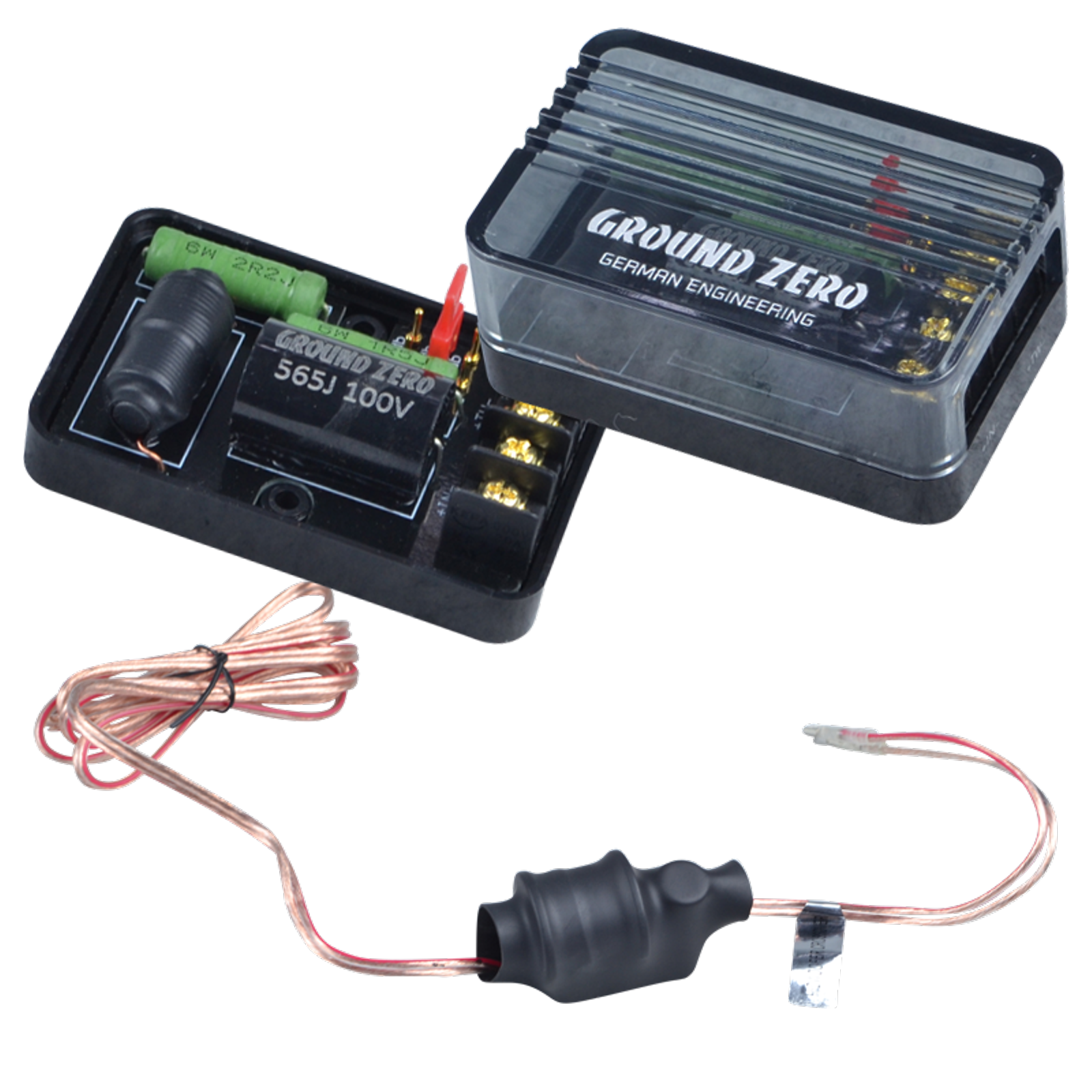

Filter und Frequenzweichenkonzept

• Hochpassfilter für Hochtöner: separat
• Hochpass-Flankensteilheit: 12 dB pro Oktave
• Tiefpassfilter für Tiefmitteltöner: im Anschlusskabel integriert
• Tiefpass-Flankensteilheit: 12 dB pro Oktave
• Trennfrequenz zwischen Tiefmitteltöner und Hochtöner: 4.600 Hz
• Der im Verbindungskabel integrierte Tiefpassfilter sollte für optimale Leistung unbedingt verwendet werden
• Kein großes externes Frequenzweichengehäuse erforderlich
• Platzsparender und montagefreundlicher Aufbau für verdeckte Installationen

Hochton-Pegelanpassung

• Pegelanpassung über Steckbrücke
• Einstellung 0 dB: empfohlene Grundeinstellung
• Einstellung −2 dB: abgesenkter Hochtonpegel
• Einstellung +2 dB: angehobener Hochtonpegel
• Anpassung an Einbauort und Ausrichtung des Hochtöners möglich
• Sinnvoll bei sehr direkter oder sehr indirekter Hochtönerpositionierung

Klangliche Auslegung

• SQ-orientierte Abstimmung für detailreiche Musikwiedergabe
• Aluminium-Membran für hohe Steifigkeit und präzise Impulswiedergabe
• Phaseplug unterstützt das Abstrahlverhalten im Mitteltonbereich
• Gummisicke für kontrollierte Membranbewegung
• Conex-Zentrierspinne für mechanische Stabilität
• Kupferkappe zur Linearisierung des Antriebs
• Saubere Stimmwiedergabe und strukturierter Grundton
• Fein aufgelöster, anpassbarer Hochtonbereich
• Gute Grundlage für eine stabile Bühnenabbildung bei sorgfältigem Einbau

Radio- und Verstärkerbetrieb

• 3-Ohm-Impedanz für effiziente Leistungsaufnahme
• Betrieb an geeigneten Autoradios möglich
• Betrieb an externer Endstufe empfohlen
• Verstärker sollte an 3 Ohm pro Kanal stabil arbeiten
• Hochpassfilter für das gesamte Frontsystem bei hohen Pegeln empfehlenswert
• Bei zusätzlichem Subwoofer kann das System im Tiefbassbereich entlastet werden
• Gain-Regler sorgfältig einstellen, um Übersteuerung zu vermeiden

Einbauhinweise

• Tiefmitteltöner möglichst stabil und luftdicht mit dem Lautsprecheradapter verbinden
• Türdämmung verbessert Bass, Grundton und Dynamik deutlich
• Einbaudurchmesser von 142,5 mm beachten
• Einbautiefe von 68 mm vor der Montage prüfen
• Fensterheber, Türverkleidung und originale Einbauposition auf Freigängigkeit kontrollieren
• Rückseitigen Nässeschutz der Tiefmitteltöner berücksichtigen
• Hochtönerposition sorgfältig wählen und auf die Fahrzeugakustik abstimmen
• Filter trocken, vibrationsgeschützt und zugänglich montieren
• Tiefpass-Verbindungskabel des Tiefmitteltöners unbedingt verwenden
• Polarität aller Lautsprecher korrekt anschließen

Lieferumfang

• 2 × Ground Zero GZRK 165SQX Tief-/Mitteltonlautsprecher
• 2 × Ground Zero GZRT 25SQ Seidenkalotten-Hochtöner
• 2 × Hochpassfilter mit Hochton-Pegelanpassung
• 2 × Anschlusskabel mit integriertem Tiefpassfilter
• 2 × Schutzgitter
• Hochtöner-Einbaugehäuse
• Montagezubehör
• Bedienungs- und Einbauhinweise
