Ground Zero GZRF5.2SQX

Ground Zero GZRF 5.2SQX – 13 cm 2-Wege Koaxiallautsprechersystem mit Aluminium-Membran und 3 Ohm

Das Ground Zero GZRF 5.2SQX ist ein hochwertiges 13-cm-2-Wege-Koaxiallautsprechersystem aus der RADIOACTIVE-Serie und eignet sich ideal für Fahrzeuge mit kleineren Lautsprecherplätzen, bei denen dennoch eine dynamische, präzise und klangstarke Wiedergabe gewünscht wird. Tiefmitteltöner und Hochtöner sind in einem gemeinsamen Chassis kombiniert, wodurch der Einbau besonders unkompliziert bleibt.

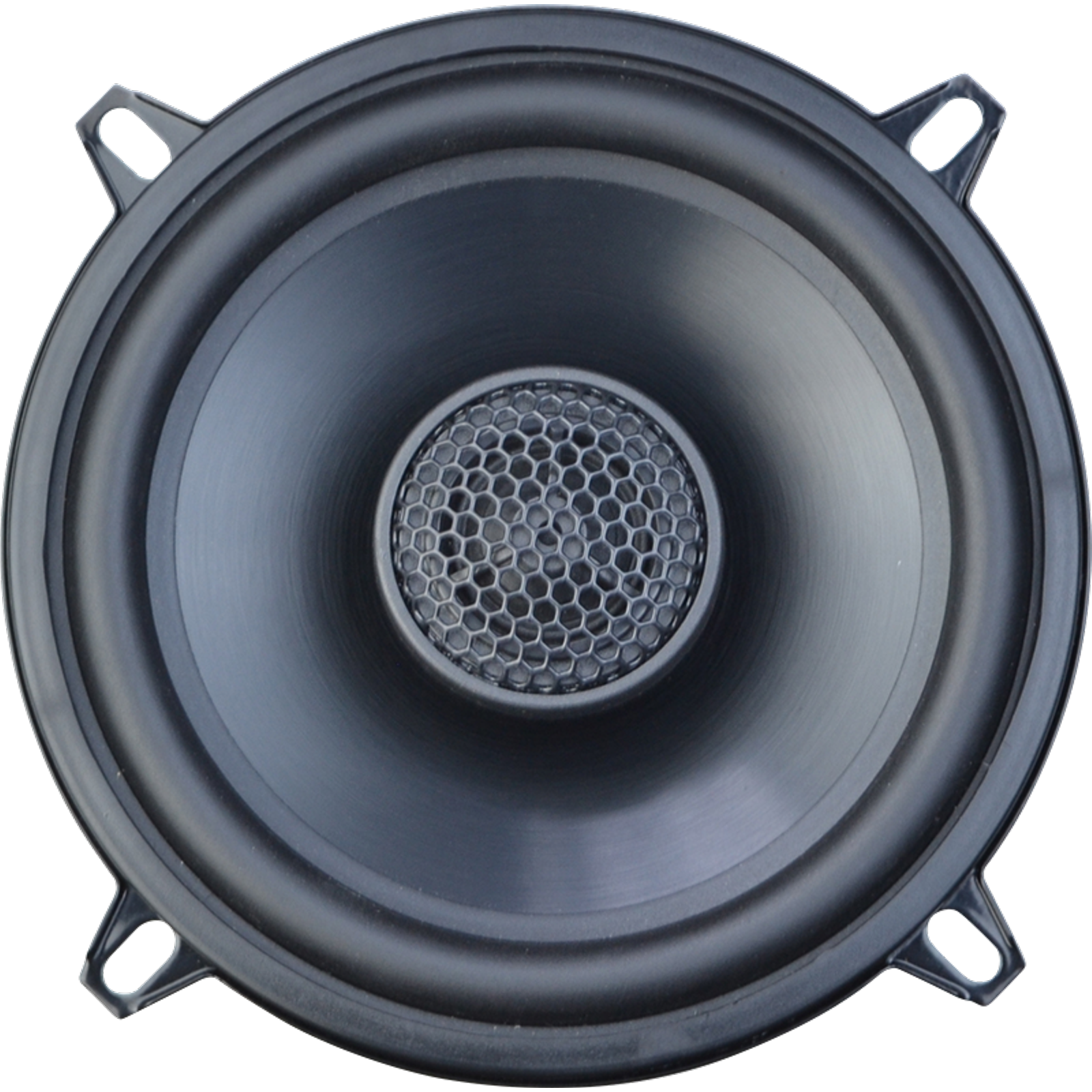

Die schwarz gebürstete Aluminium-Membran sorgt für eine direkte, kontrollierte und detailreiche Wiedergabe im Grund- und Mitteltonbereich. Die robuste Gummisicke und die Conex-Zentrierspinne unterstützen eine saubere Membranführung, während der resonanzarme Stahlkorb eine stabile Basis für den Einbau bildet.

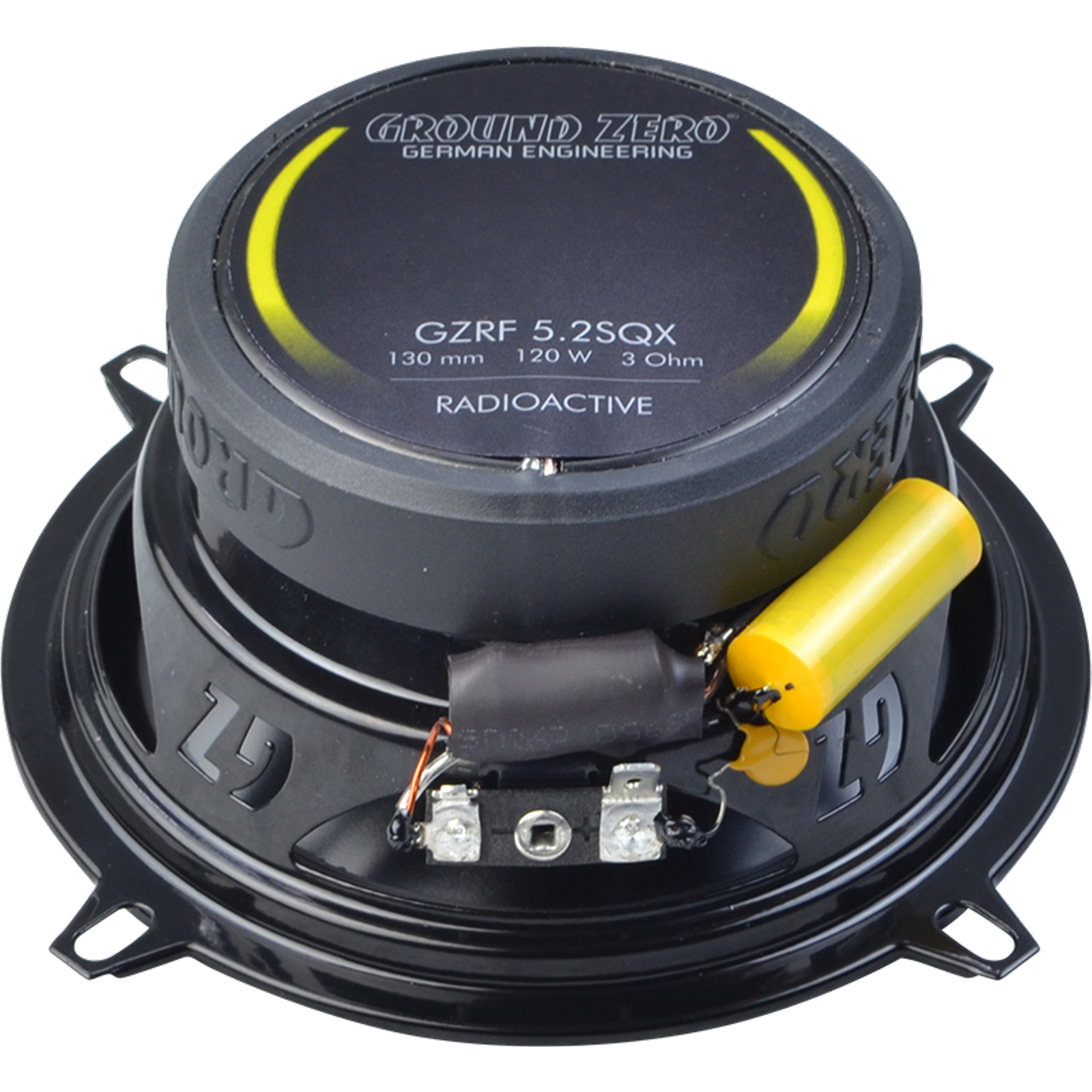

Im Zentrum des Lautsprechers arbeitet ein 25-mm-Seidenkalotten-Hochtöner. Er ergänzt den Tiefmitteltöner mit klarer, fein aufgelöster Hochtonwiedergabe bis 24 kHz. Die integrierte Hochpassfilterung mit 6 dB pro Oktave schützt den Hochtöner und ermöglicht eine kompakte 2-Wege-Abstimmung ohne separate externe Frequenzweichenbox.

Mit 80 Watt RMS, 120 Watt maximaler Belastbarkeit, 3 Ohm Impedanz und 90 dB Wirkungsgrad ist das GZRF 5.2SQX sowohl für leistungsfähige Autoradios als auch für externe Verstärker geeignet. Die effiziente 3-Ohm-Ausführung nutzt die Leistungsreserven vieler Radios und Endstufen besser aus als klassische 4-Ohm-Systeme. Die technischen Angaben werden auf der Produktseite und in der Bedienungsanleitung mit 130 mm Durchmesser, 60 Hz bis 24 kHz Frequenzgang, 117,5 mm Einbaudurchmesser und 59 mm Einbautiefe geführt.

Highlights

• 13 cm 2-Wege-Koaxiallautsprechersystem
• Ground Zero RADIOACTIVE-Serie
• Schwarz gebürstete Aluminium-Membran
• Hocheffiziente 3-Ohm-Ausführung
• 80 Watt RMS Belastbarkeit
• 120 Watt maximale Belastbarkeit
• Wirkungsgrad von 90 dB
• Frequenzgang von 60 Hz bis 24.000 Hz
• 25-mm-Seidenkalotten-Hochtöner
• Gummisicke für kontrollierte Membranbewegung
• Conex-Zentrierspinne
• Resonanzarmer Stahlkorb
• Ferrit-Magnet
• Hochton- und Überlastschutz
• 6-dB/Oktave-Hochpassfilter

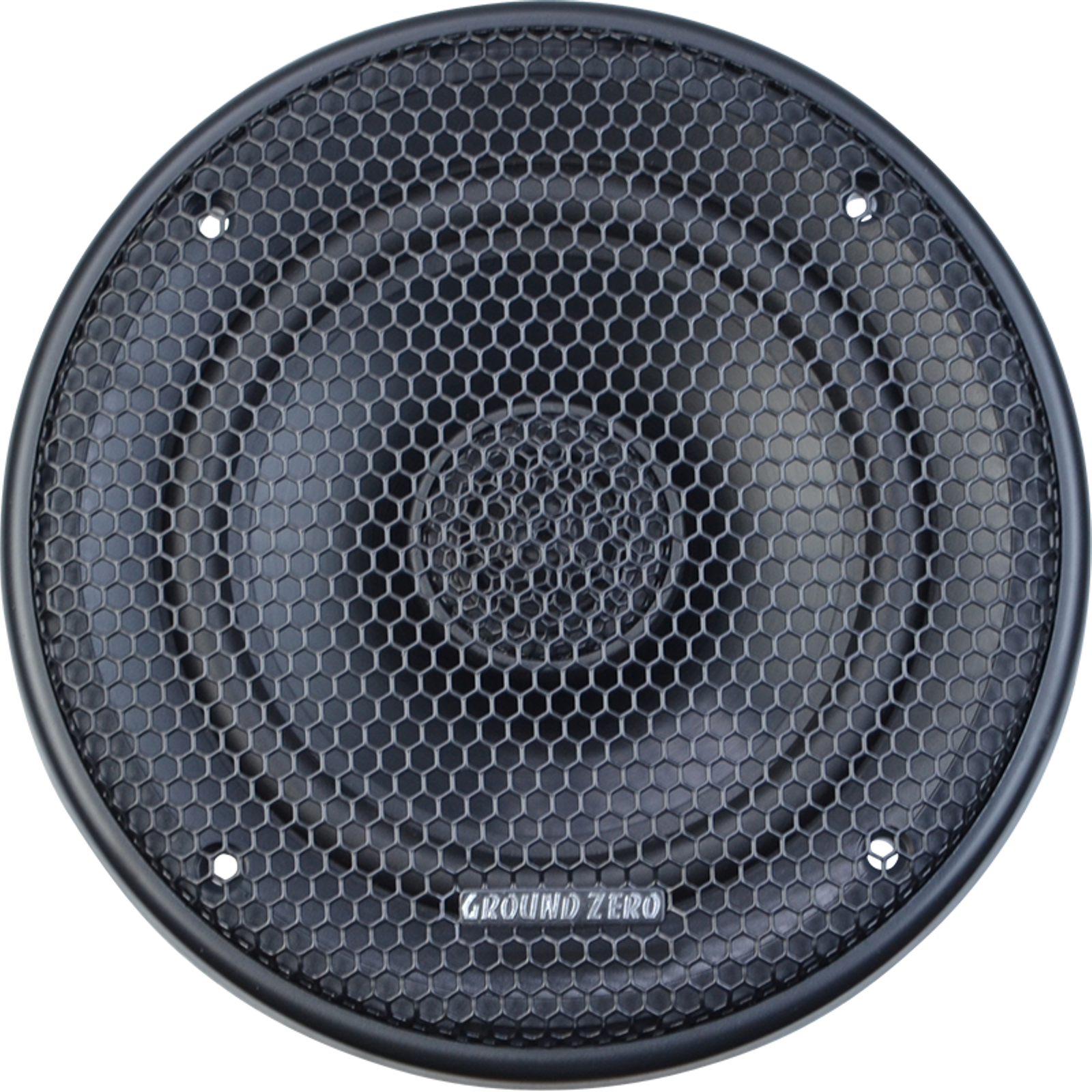

• Hexagon-Schutzgitter im Lieferumfang
• Einbaudurchmesser 117,5 mm
• Einbautiefe 59 mm
• Einfache Installation ohne separate Frequenzweichenbox
• Für Autoradio- und Verstärkerbetrieb geeignet

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Koaxiallautsprechersystem
• Serie: Ground Zero RADIOACTIVE
• Modell: GZRF 5.2SQX
• Systemgröße: 130 mm beziehungsweise 5,25 Zoll
• Systemaufbau: Tiefmitteltöner mit integriertem Hochtöner
• Anzahl der Lautsprecher: 2
• Ausführung: hocheffiziente 3-Ohm-Version
• Nennimpedanz: 3 Ohm
• Wirkungsgrad: 90 dB
• Frequenzgang: 60 Hz bis 24.000 Hz
• Frequenzweiche: 6 dB pro Oktave Hochpassfilter
• Einsatzbereich: Frontlautsprecher, Hecklautsprecher, Türlautsprecher und OEM-Lautsprecher-Upgrade

Belastbarkeit

• RMS-Belastbarkeit: 80 Watt
• Maximale Belastbarkeit: 120 Watt
• Auslegung für dynamische Musikwiedergabe im Fahrzeug
• Betrieb an leistungsfähigen Autoradios möglich
• Betrieb an externer Endstufe möglich
• Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Verzerrungen und Clipping vermeiden

Tiefmitteltöner

• Nenndurchmesser: 130 mm
• Baugröße: 5,25 Zoll
• Membranmaterial: Aluminium
• Membranoberfläche: schwarz gebürstet
• Sicke: langlebige Gummisicke
• Zentrierspinne: Conex
• Lautsprecherkorb: resonanzarmer Stahlkorb
• Magnetsystem: Ferrit-Magnet
• Nennimpedanz: 3 Ohm
• Auslegung: Grundton-, Mittelton- und Oberbasswiedergabe
• Konstruktion auf hohe Dynamik und präzise Impulswiedergabe abgestimmt

Hochtöner

• Hochtönertyp: Seidenkalotten-Hochtöner
• Hochtönergröße: 25 mm
• Position: koaxial im Zentrum des Tiefmitteltöners
• Hochtonwiedergabe bis 24 kHz
• Klangcharakter: klar, fein auflösend und angenehm
• Betrieb über integrierte Hochpassfilterung
• Hochton- und Überlastschutz vorhanden

Frequenzweiche und Schutz

• Frequenzweichenkonzept: integrierter Hochpassfilter für den Hochtöner
• Filtersteilheit: 6 dB pro Oktave
• Hochtonschutz: vorhanden
• Überlastschutz: vorhanden
• Separate externe Frequenzweiche: nicht erforderlich
• Kompakter Systemaufbau ohne zusätzliche Weichenbox
• Einfache Installation an vorhandenen Lautsprecherleitungen

Klangliche Auslegung

• Dynamische und präzise Wiedergabe
• Aluminium-Membran für hohe Steifigkeit und saubere Impulse
• Kontrollierter Grundtonbereich
• Klare Stimmwiedergabe im Mittelton
• Fein aufgelöster Hochton durch Seidenkalotte
• Koaxiale Bauweise für eine kompakte Schallquelle
• Gute Alltagstauglichkeit für verschiedene Musikrichtungen
• Geeignet für eine deutliche Klangverbesserung gegenüber vielen Serienlautsprechern

Radio- und Verstärkerbetrieb

• 3-Ohm-Impedanz für effiziente Leistungsaufnahme
• Betrieb an geeigneten Autoradios möglich
• Betrieb an externer Endstufe empfehlenswert
• Verstärker sollte an 3 Ohm pro Kanal stabil arbeiten
• Hochpassfilter für das gesamte Lautsprechersystem bei höheren Pegeln sinnvoll
• Bei zusätzlichem Subwoofer kann das System im Tiefbassbereich entlastet werden
• Gain-Regler einer Endstufe sorgfältig einstellen, um Übersteuerung zu vermeiden

Empfohlene Filterung im Fahrzeug

• Hochpassfilter für den gesamten Lautsprecher bei hohen Pegeln empfehlenswert
• Trennfrequenz abhängig von Einbauort, Türdämmung und gewünschtem Maximalpegel
• Bei Subwooferbetrieb kann eine Entlastung im Tiefbass mehr Pegel und Sauberkeit bringen
• Filterung über Autoradio, DSP oder externe Endstufe möglich
• Interner Hochtöner-Schutz ersetzt keinen korrekt gesetzten System-Hochpass bei sehr hohen Pegeln

Einbaumaße

• Nenndurchmesser: 130 mm
• Einbaudurchmesser: 117,5 mm
• Einbautiefe: 59 mm
• Baugröße: 5,25 Zoll
• Einbau in viele 130-mm-Lautsprecherplätze möglich
• Fahrzeugabhängig können Adapterringe, Distanzringe oder Anschlussadapter erforderlich sein

Einbauhinweise

• Einbaudurchmesser von 117,5 mm vor der Montage prüfen
• Einbautiefe von 59 mm beachten
• Freigängigkeit von Fensterheber, Türverkleidung und Lautsprecherabdeckung kontrollieren
• Lautsprecher möglichst fest und dicht mit Adapterring oder Einbauplatz verbinden
• Türdämmung verbessert Grundton, Dynamik und Klangstabilität deutlich
• Rückseitigen Schutz vor Feuchtigkeit berücksichtigen
• Auf korrekte Polarität beider Lautsprecher achten
• Anschlusskabel sicher befestigen und vor beweglichen Fahrzeugteilen schützen
• Schutzgitter bei freier Montage verwenden

Lieferumfang

• 2 × Ground Zero GZRF 5.2SQX Koaxiallautsprecher
• 2 × integrierte 25-mm-Seidenkalotten-Hochtöner
• Integrierte 6-dB/Oktave-Hochpassfilterung
• Hochton- und Überlastschutz
• 2 × Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise
