Ground Zero GZRF69SQX

Ground Zero GZRF 69SQX – 6×9" 3-Wege Koaxiallautsprechersystem mit Aluminium-Membran und 3 Ohm

Das Ground Zero GZRF 69SQX ist ein leistungsstarkes 6×9-Zoll-3-Wege-Koaxiallautsprechersystem aus der RADIOACTIVE-Serie und eignet sich ideal für dynamische Car-HiFi-Upgrades mit kräftigem Grundton, hoher Effizienz und klarer Hochtonwiedergabe. Durch die ovale 6×9"-Bauform bietet das System mehr Membranfläche als klassische Rundlautsprecher und kann dadurch besonders druckvoll und vollmundig spielen.

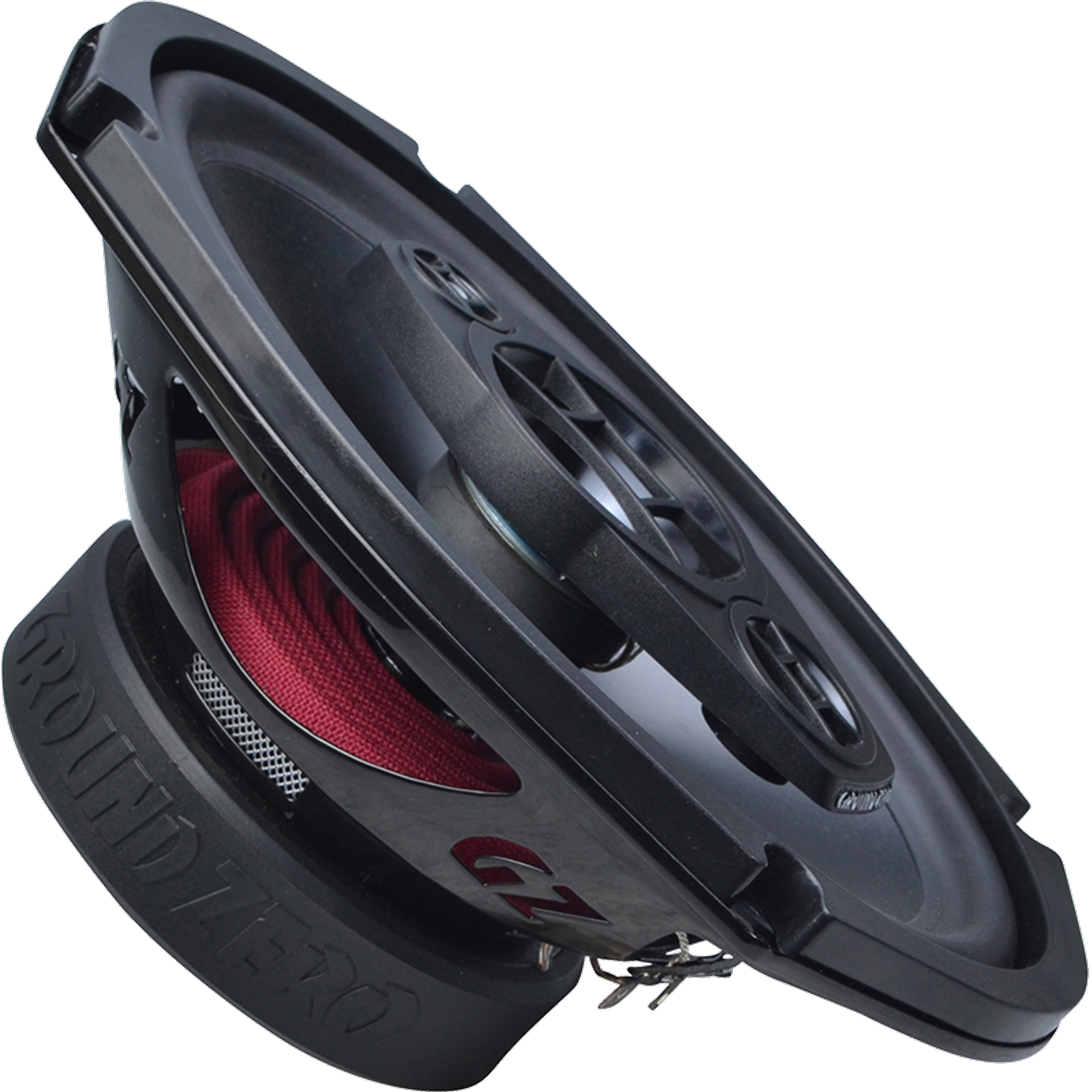

Die schwarz eloxierte Aluminium-Membran sorgt für eine präzise, direkte und kontrollierte Wiedergabe. Zusammen mit der robusten Gummisicke, der Conex-Zentrierspinne und dem resonanzarmen Stahlkorb entsteht eine stabile Konstruktion für saubere Impulse, gute Pegelfestigkeit und zuverlässigen Musikbetrieb im Fahrzeug.

Das 3-Wege-Koaxialkonzept kombiniert den Tiefton-/Mitteltonbereich mit einem 50-mm-PEI-Mitteltonlautsprecher und einem 13-mm-PEI-Hochtöner. Dadurch wird der obere Mittelton- und Hochtonbereich zusätzlich unterstützt, was Stimmen, Details und Brillanz klarer herausarbeitet. Hochton- und Überlastschutz sind integriert, sodass das System sicher und montagefreundlich betrieben werden kann.

Mit 130 Watt RMS, 200 Watt maximaler Belastbarkeit, 3 Ohm Impedanz und einem hohen Wirkungsgrad von 92 dB eignet sich das GZRF 69SQX sowohl für kräftige Autoradios als auch für externe Verstärker. Der Frequenzgang von 40 Hz bis 25.000 Hz macht das System zu einer sehr guten Lösung für Heckablagen, größere Türplätze oder individuelle Einbauten mit 6×9"-Aufnahme.

Highlights

• 6×9" 3-Wege-Koaxiallautsprechersystem
• Ground Zero RADIOACTIVE-Serie
• Schwarz eloxierte Aluminium-Membran
• Hocheffiziente 3-Ohm-Ausführung
• 130 Watt RMS Belastbarkeit
• 200 Watt maximale Belastbarkeit
• Hoher Wirkungsgrad von 92 dB
• Frequenzgang von 40 Hz bis 25.000 Hz
• 13-mm-PEI-Hochtöner
• 50-mm-PEI-Mitteltonlautsprecher
• Gummisicke für kontrollierte Membranbewegung
• Conex-Zentrierspinne
• Resonanzarmer Stahlkorb
• Hochton- und Überlastschutz
• Schutzgitter im Lieferumfang
• Einbaudurchmesser 152 × 214 mm
• Einbautiefe 82 mm
• Große ovale Membranfläche für kräftigen Grundton
• Für Autoradio- und Verstärkerbetrieb geeignet
• Ideal für Heckablagen, größere Lautsprecherplätze und individuelle 6×9"-Installationen

Technische Daten

Lautsprechersystem

• Produkttyp: 3-Wege-Koaxiallautsprechersystem
• Serie: Ground Zero RADIOACTIVE
• Modell: GZRF 69SQX
• Systemgröße: 6×9 Zoll
• Systemaufbau: Tiefton-/Mitteltonlautsprecher mit integriertem Mitteltonlautsprecher und Hochtöner
• Anzahl der Lautsprecher: 2
• Ausführung: hocheffiziente 3-Ohm-Version
• Nennimpedanz: 3 Ohm
• Wirkungsgrad: 92 dB
• Frequenzgang: 40 Hz bis 25.000 Hz
• Einsatzbereich: Hecklautsprecher, Türlautsprecher, Seitenverkleidung, Heckablage und individuelle 6×9"-Nachrüstung

Belastbarkeit

• RMS-Belastbarkeit: 130 Watt
• Maximale Belastbarkeit: 200 Watt
• Auslegung für dynamische Musikwiedergabe im Fahrzeug
• Betrieb an leistungsfähigen Autoradios möglich
• Betrieb an externer Endstufe empfohlen, um Dynamik und Kontrolle optimal auszuschöpfen
• Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Verzerrungen und Clipping vermeiden

Tiefton-/Mitteltonlautsprecher

• Baugröße: 6×9 Zoll
• Membranmaterial: Aluminium
• Membranoberfläche: schwarz eloxiert
• Sicke: Gummi
• Zentrierspinne: Conex

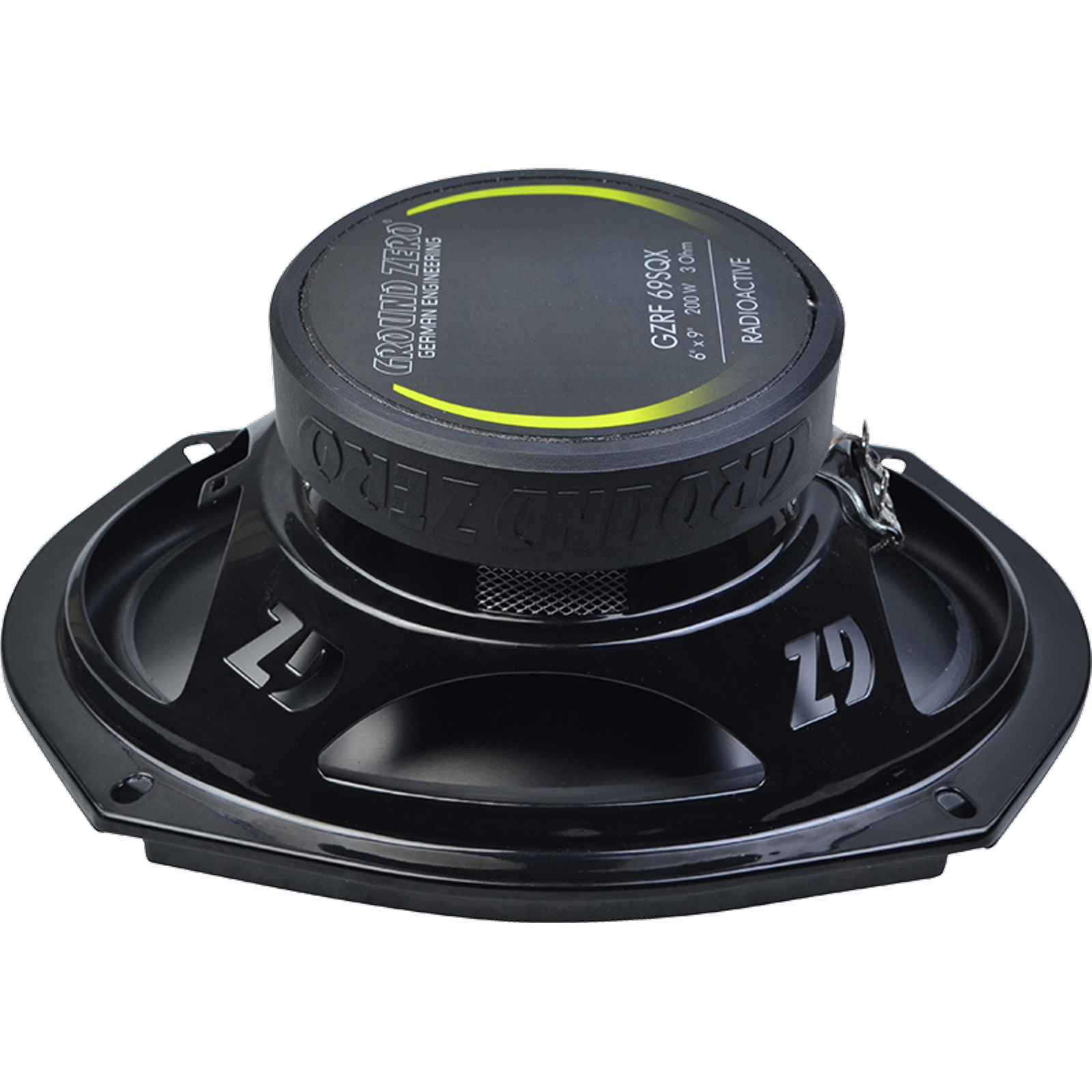

• Lautsprecherkorb: resonanzarm ausgeführter Stahlkorb
• Nennimpedanz: 3 Ohm
• Auslegung: Bass-, Grundton- und Mitteltonwiedergabe
• Große ovale Membranfläche für kräftigere Tiefton- und Grundtonwiedergabe als bei vielen kleineren Rundlautsprechern
• Konstruktion auf dynamische Impulswiedergabe und hohe Alltagstauglichkeit abgestimmt

Mitteltonlautsprecher

• Mitteltonlautsprechergröße: 50 mm
• Membranmaterial: PEI
• Position: koaxial im Lautsprechersystem integriert
• Aufgabe: Unterstützung des oberen Mittelton- und Präsenzbereichs
• Klangcharakter: klare Stimmen, bessere Detailzeichnung und harmonische Anbindung an den Hochtöner

Hochtöner

• Hochtönergröße: 13 mm
• Hochtönermaterial: PEI
• Position: koaxial im Lautsprechersystem integriert
• Hochtonwiedergabe bis 25 kHz
• Klangcharakter: klar, präsent und detailreich
• Hochtonschutz: integriert
• Überlastschutz: integriert

Schutz und Systemaufbau

• Hochtonschutz: vorhanden
• Überlastschutz: vorhanden
• Externe Frequenzweichenbox: nicht erforderlich
• Kompakter 3-Wege-Aufbau auf einem gemeinsamen Lautsprecherchassis
• Einfache Installation an vorhandenen Lautsprecherleitungen

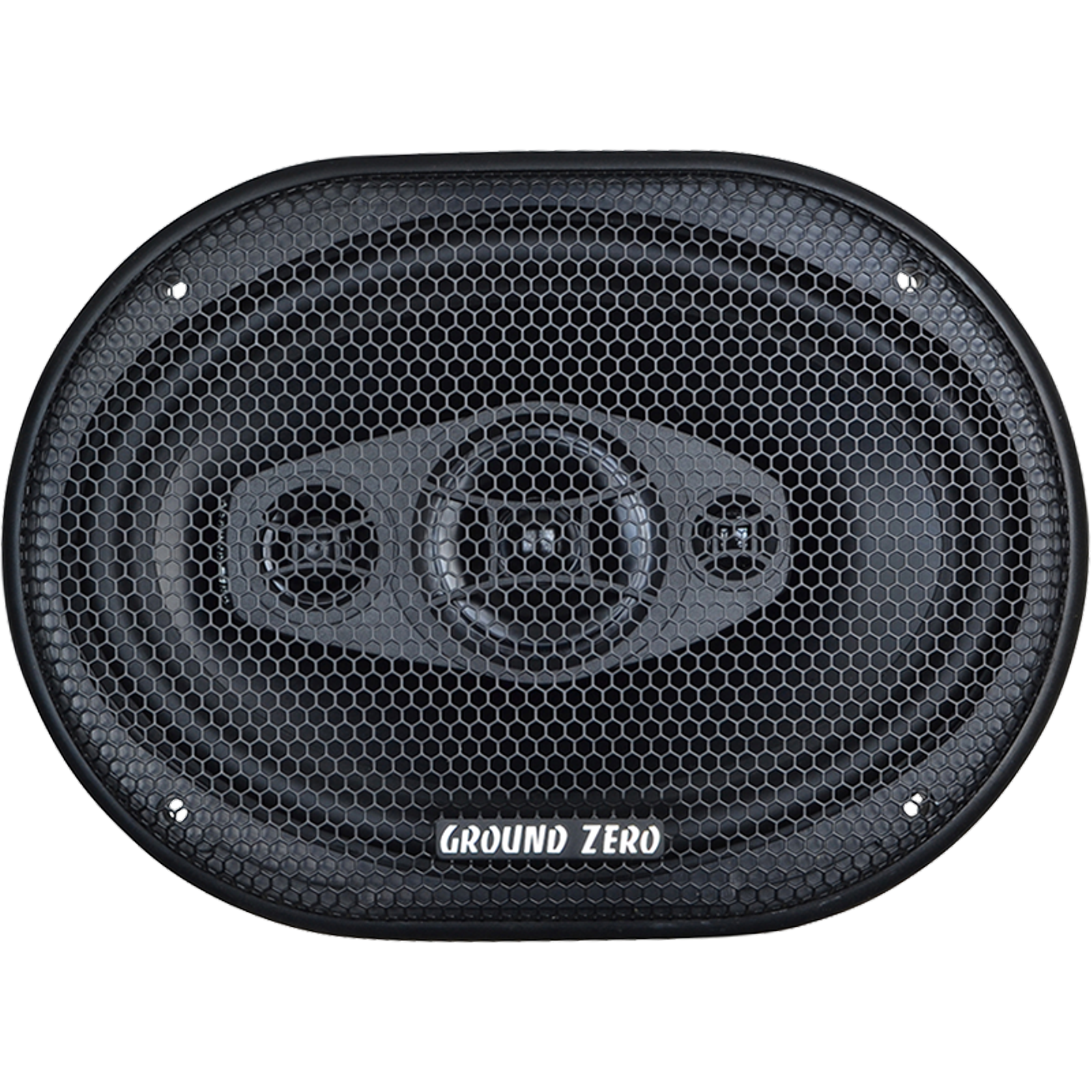

• Schutzgitter im Lieferumfang enthalten

Klangliche Auslegung

• Dynamische und pegelfeste Wiedergabe
• Aluminium-Membran für hohe Steifigkeit und präzise Impulse
• Große 6×9"-Membranfläche für kräftigen Bass- und Grundtonbereich
• Kontrollierte Membranführung durch Gummisicke und Conex-Zentrierspinne
• Resonanzarmer Stahlkorb zur Reduzierung unerwünschter Eigenschwingungen
• 3-Wege-Aufbau für mehr Präsenz und Detailzeichnung
• Klare Stimmwiedergabe im Mitteltonbereich
• Präsenter Hochton durch 13-mm-PEI-Hochtöner
• Gute Alltagstauglichkeit für unterschiedliche Musikrichtungen
• Geeignet für eine deutliche Klangverbesserung gegenüber vielen Serienlautsprechern

Radio- und Verstärkerbetrieb

• 3-Ohm-Impedanz für effiziente Leistungsaufnahme
• Betrieb an geeigneten Autoradios möglich
• Betrieb an externer Endstufe empfehlenswert
• Verstärker sollte an 3 Ohm pro Kanal stabil arbeiten
• Verstärkerleistung passend zur RMS-Belastbarkeit auswählen
• Hochpassfilter bei höheren Pegeln empfehlenswert
• Bei zusätzlichem Subwoofer kann das System im Tiefbassbereich entlastet werden
• Gain-Regler einer Endstufe sorgfältig einstellen, um Übersteuerung zu vermeiden

Empfohlene Filterung im Fahrzeug

• Hochpassfilter für den gesamten Lautsprecher bei hohen Pegeln sinnvoll
• Trennfrequenz abhängig von Einbauort, Montagefläche und gewünschtem Maximalpegel
• Bei Subwooferbetrieb kann eine Entlastung im Tiefbass mehr Pegel und Sauberkeit bringen
• Filterung über Autoradio, DSP oder externe Endstufe möglich
• Integrierter Hochton- und Überlastschutz ersetzt keinen korrekt gesetzten System-Hochpass bei sehr hohen Pegeln

Einbaumaße

• Nenndurchmesser: 6×9 Zoll
• Einbaudurchmesser: 152 × 214 mm
• Einbautiefe: 82 mm
• Ovales Lautsprecherformat für passende 6×9"-Einbauplätze
• Fahrzeugabhängig können Adapterplatten, Distanzringe oder Anschlussadapter erforderlich sein
• Freigängigkeit zur Verkleidung und zu beweglichen Fahrzeugteilen vor der Montage prüfen

Einbauhinweise

• Einbauöffnung von 152 × 214 mm beachten
• Einbautiefe von 82 mm vor der Montage prüfen
• Lautsprecher möglichst fest und dicht mit Adapterplatte oder Einbauplatz verbinden
• Montagefläche stabilisieren, um Vibrationen und Resonanzen zu reduzieren
• Bei Türmontage Rückseite vor Feuchtigkeit schützen
• Freigängigkeit von Verkleidungen, Mechanik und Lautsprecherabdeckungen kontrollieren
• Auf korrekte Polarität beider Lautsprecher achten
• Anschlusskabel sicher befestigen und vor beweglichen Fahrzeugteilen schützen
• Schutzgitter bei freier Montage verwenden

Lieferumfang

• 2 × Ground Zero GZRF 69SQX 3-Wege-Koaxiallautsprecher
• 2 × integrierte 50-mm-PEI-Mitteltonlautsprecher
• 2 × integrierte 13-mm-PEI-Hochtöner
• Integrierter Hochton- und Überlastschutz
• 2 × Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise
