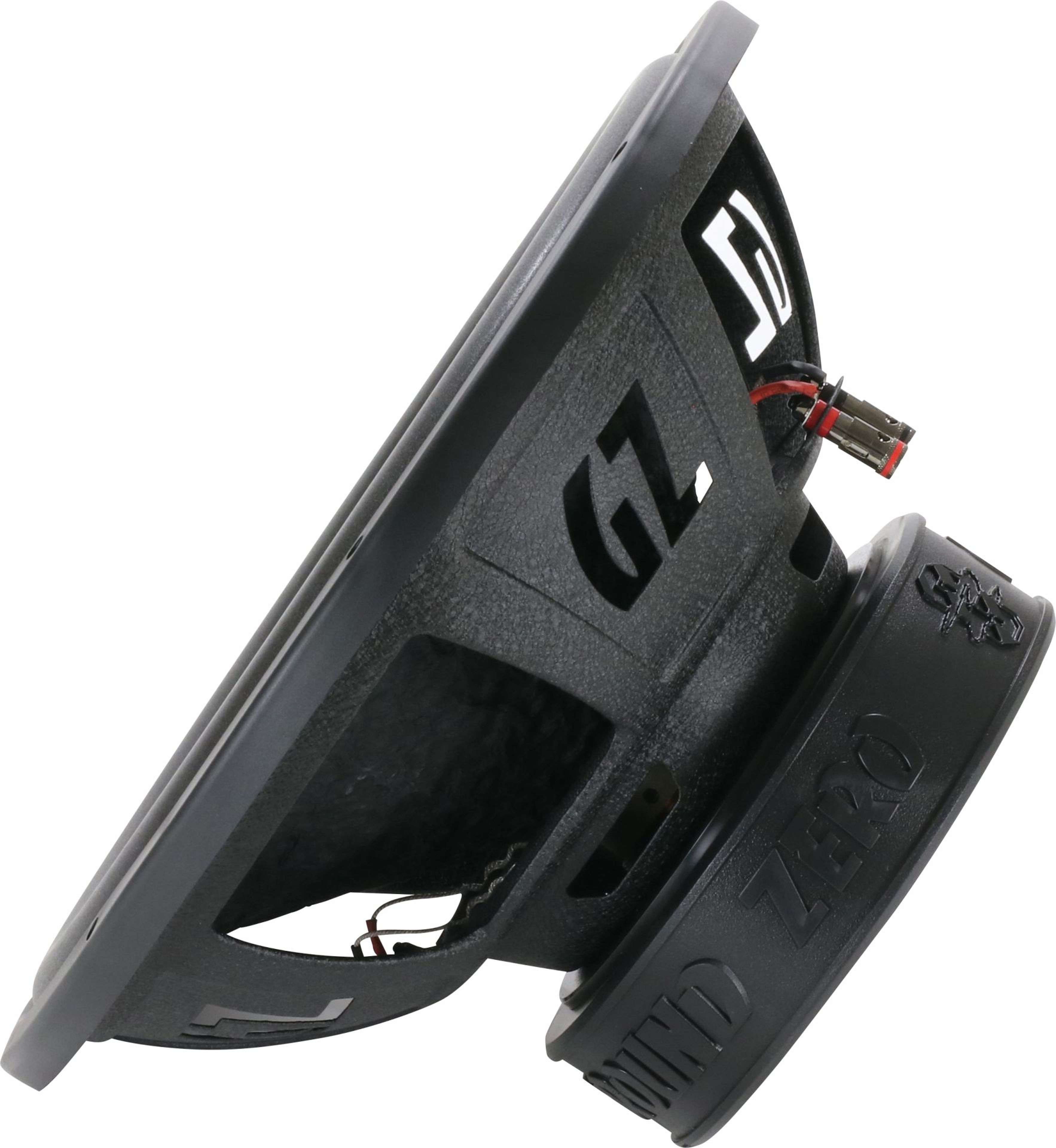

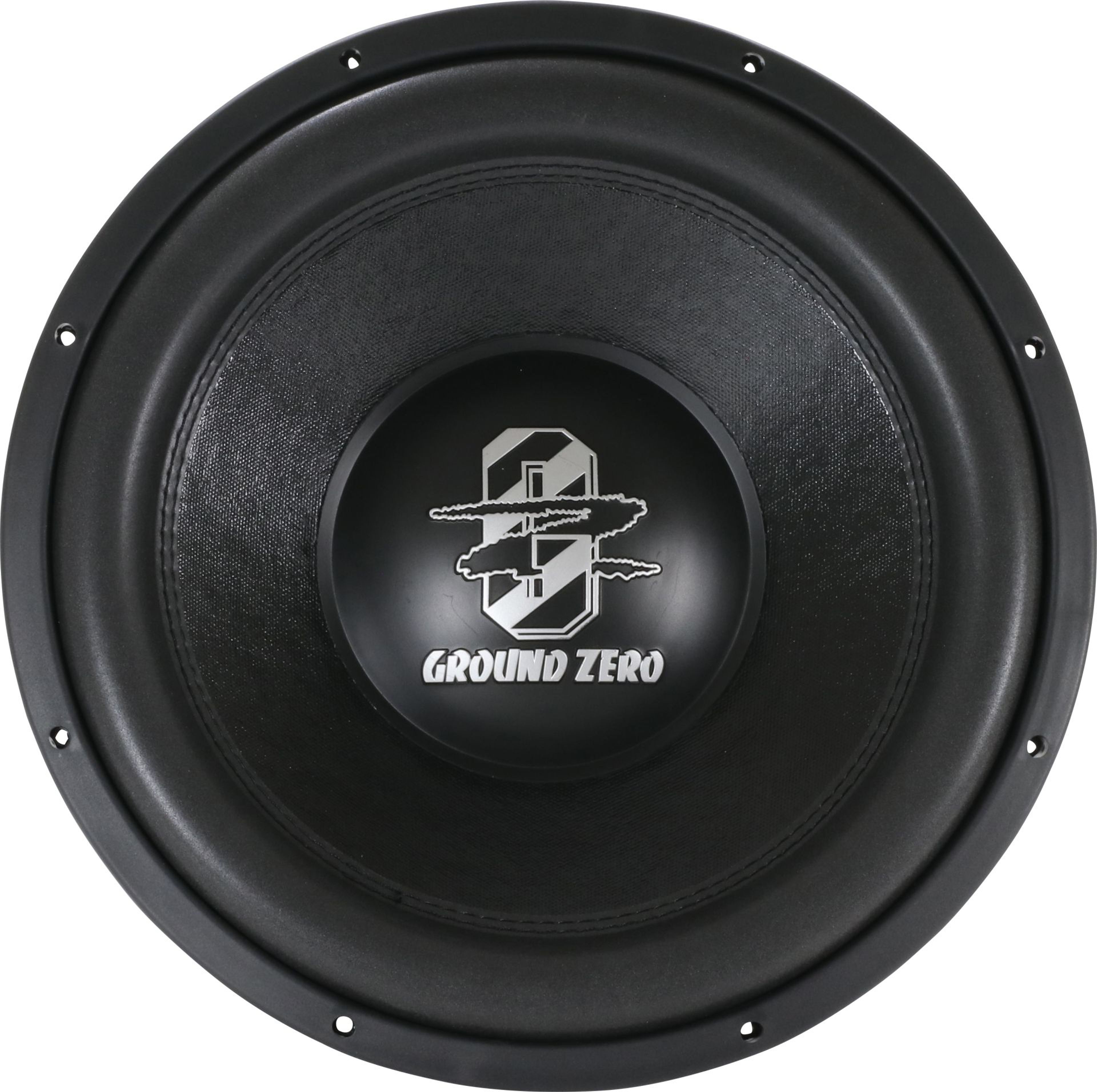

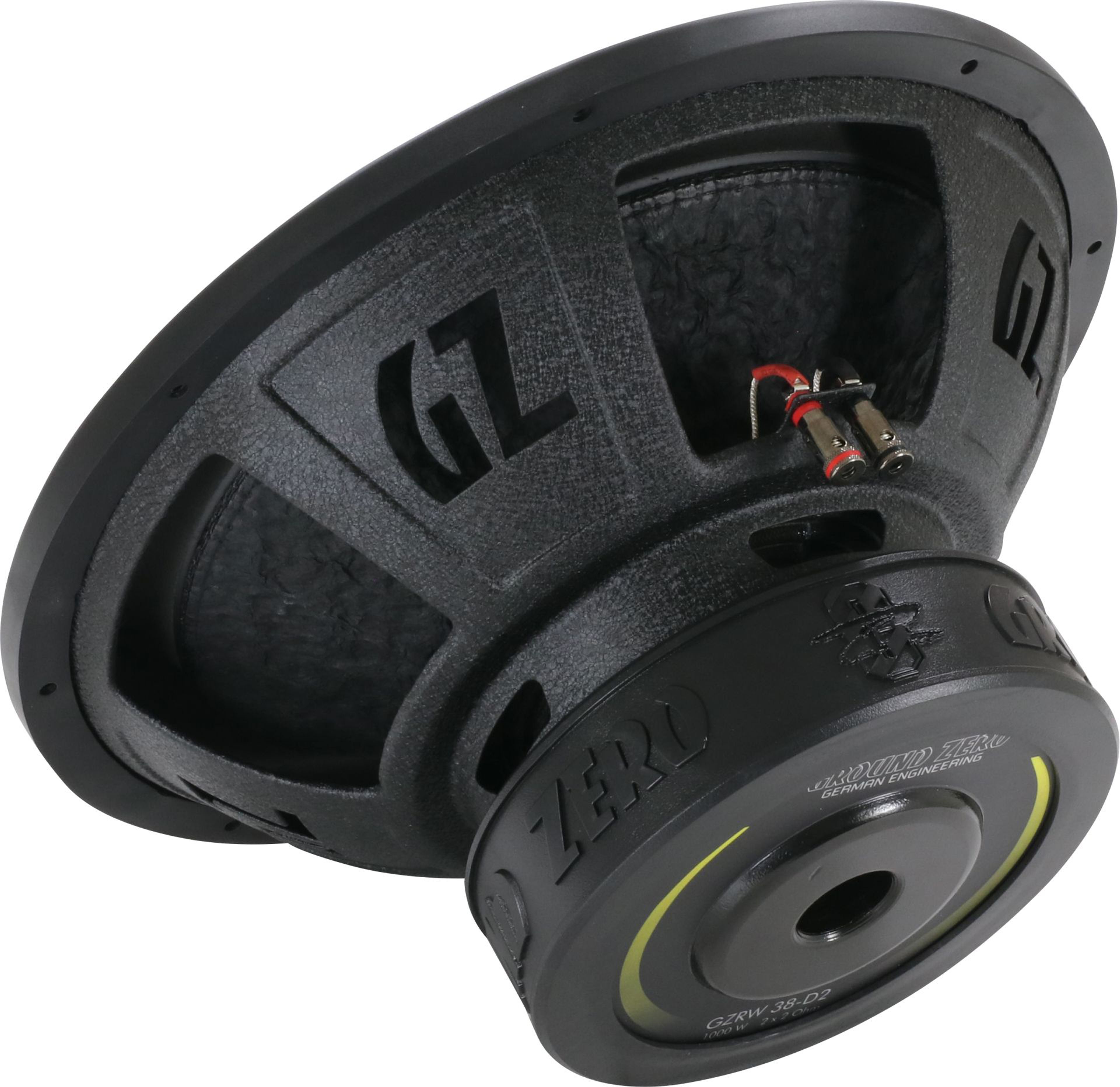

Ground Zero GZRW38-D2

Ground Zero GZRW 38-D2 – 38 cm High-Quality Street Subwoofer mit 1000 Watt RMS und 2 × 2 Ohm

Der Ground Zero GZRW 38-D2 ist ein leistungsstarker 38-cm-High-Quality-Subwoofer aus der RADIOACTIVE-Serie und wurde für druckvolle Street-Bass-Installationen mit hoher Belastbarkeit, kräftigem Tiefbass und robuster Alltagstauglichkeit entwickelt. Mit 1000 Watt RMS, einer Leistungsempfehlung von 800 bis 1400 Watt und einer Doppelschwingspule mit 2 × 2 Ohm bietet er starke Reserven für leistungsfähige Mono-Verstärker und flexible Anschlusskonzepte.

Die verstärkte Papiermembran sorgt für eine direkte, musikalische und belastbare Basswiedergabe. Zusammen mit der Langhub-Sandwich-Sicke, der Polycot-Zentrierung und dem resonanzarmen Stahlkorb entsteht ein stabiler mechanischer Aufbau, der auch bei hoher Auslenkung kontrolliert arbeitet. Die IMPP-Dustcap mit 3D-Logo rundet die robuste Konstruktion optisch und technisch ab.

Die 75-mm-Kupferschwingspule ist auf hohe thermische Belastbarkeit ausgelegt und ermöglicht eine zuverlässige Umsetzung kräftiger Verstärkerleistung. Durch die Klippel-optimierte Konstruktion wird die Membranbewegung gezielt kontrolliert, wodurch der GZRW 38-D2 auch bei hohen Pegeln sauber, druckvoll und pegelfest spielt.

Dank seiner großen 38-cm-Membranfläche, 50 mm maximaler Auslenkung, 22,9 Hz Resonanzfrequenz und 110,4 Liter Vas eignet sich der GZRW 38-D2 hervorragend für bassstarke Gehäusekonzepte mit kräftigem Tiefgang. Die 2 × 2-Ohm-Doppelschwingspule ermöglicht eine Verschaltung auf 1 Ohm oder 4 Ohm und passt damit besonders gut zu kräftigen Mono-Endstufen mit entsprechender Stabilität.

Highlights

• 38 cm High-Quality Street Subwoofer
• Ground Zero RADIOACTIVE-Serie
• 1000 Watt RMS Belastbarkeit
• Leistungsempfehlung von 800 bis 1400 Watt
• Doppelschwingspule mit 2 × 2 Ohm
• Flexible Verschaltung auf 1 Ohm oder 4 Ohm möglich
• Wirkungsgrad von 85,8 dB
• Klippel-optimierte Konstruktion
• Verstärkte Papiermembran
• Langhub-Sandwich-Sicke
• Resonanzarmer Stahlkorb
• 75-mm-Kupferschwingspule
• Polycot-Zentrierung
• IMPP-Dustcap mit 3D-Logo
• Maximale Auslenkung 50 mm
• Resonanzfrequenz 22,9 Hz
• Gesamtgüte Qts 0,50
• Äquivalentes Luftvolumen Vas 110,4 Liter
• Einbaudurchmesser 359 mm
• Einbautiefe 195 mm
• Ideal für kraftvolle 38-cm-Street-, Tiefbass- und Alltags-Basssysteme

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero RADIOACTIVE
• Modell: GZRW 38-D2
• Ausführung: High-Quality Street Subwoofer
• Nenndurchmesser: 38 cm
• Baugröße: 15 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, Street-Bass-Anlage, großes Kofferraumgehäuse, Custom-Gehäuse, Bassreflexsystem oder leistungsstarke Alltagsinstallation
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 1000 Watt
• Leistungsempfehlung: 800 bis 1400 Watt
• Impedanz: 2 × 2 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 75 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 85,8 dB
• Geeignet für leistungsstarke Mono-Verstärker
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 4 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 1 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 1-Ohm-Betrieb nur mit 1-Ohm-stabiler Endstufe verwenden
• Reihenbetrieb auf 4 Ohm eignet sich für Verstärker mit passender Leistung an 4 Ohm
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: verstärktes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: Langhub-Sandwich-Sicke
• Zentrierung: Polycot-Zentrierung
• Staubschutzkappe: IMPP-Dustcap mit 3D-Logo
• Lautsprecherkorb: resonanzarmer Stahlkorb
• Schwingspule: 75 mm Kupfer
• Mechanischer Aufbau für hohe Auslenkung und kräftige Basswiedergabe
• Robuste Führung für kontrollierte Wiedergabe auch bei hoher Belastung

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 22,9 Hz
• Gesamtgüte Qts: 0,50
• Äquivalentes Luftvolumen Vas: 110,4 Liter
• Maximale Auslenkung Xmax: 50 mm
• Wirkungsgrad: 85,8 dB
• Sehr niedrige Resonanzfrequenz für ausgeprägtes Tiefbasspotenzial
• Parameter für große, tief abgestimmte Bassgehäuse und kräftige Street-Bass-Konzepte geeignet

Einbaumaße

• Nenndurchmesser: 38 cm
• Baugröße: 15 Zoll
• Einbaudurchmesser: 359 mm
• Einbautiefe: 195 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Bei leistungsstarken Gehäusen ausreichend Platz für Belüftung, Hubbewegung und stabile Verschraubung berücksichtigen
• Befestigung stabil ausführen, da bei hoher Leistung starke mechanische Kräfte auftreten können

Gehäuse und Anwendung

• Für leistungsstarke Subwoofer-Gehäuse geeignet
• Für Bassreflex- und Street-Bass-Gehäusekonzepte sehr gut geeignet
• Für geschlossene Gehäuse je nach gewünschter Abstimmung ebenfalls verwendbar
• Gehäusevolumen und Abstimmung müssen zur gewünschten Basscharakteristik, Verstärkerleistung und Fahrzeugakustik passen
• Stabiler und dichter Gehäusebau ist bei hoher Leistung besonders wichtig
• Gehäuse ausreichend versteifen, um Resonanzen und Leistungsverlust zu vermeiden
• Frontplatte kräftig dimensionieren und den Subwoofer fest verschrauben
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Abstimmung setzen
• Für hohe Pegel auf ausreichende Portfläche und strömungsgünstige Abstimmung achten

Klangliche Auslegung

• Kräftige und tiefreichende Basswiedergabe
• Street-Subwoofer-Abstimmung für hohe Alltagstauglichkeit und starken Pegel
• Große 38-cm-Membranfläche für hohen Luftumsatz
• Sehr gute Tiefbassfähigkeit durch niedrige Resonanzfrequenz
• Direkte Ansprache durch verstärkte Papiermembran
• Hohe Hubreserven durch Langhub-Sandwich-Sicke
• Resonanzarmer Stahlkorb für stabile Arbeitsbedingungen
• Polycot-Zentrierung für kontrollierte mechanische Führung
• Geeignet für druckvolle Alltagsanlagen, Bassreflexsysteme und kräftige Custom-Einbauten

Verstärkerempfehlung

• Leistungsstarker Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Bei Parallelschaltung auf 1 Ohm ist ein 1-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Reihenschaltung auf 4 Ohm ist ein Verstärker mit passender Leistung an 4 Ohm sinnvoll
• Verstärkerleistung passend zur 1000-Watt-RMS-Belastbarkeit wählen
• Stromversorgung entsprechend der Leistungsaufnahme dimensionieren
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost vorsichtig verwenden, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem, Einbauort und Fahrzeug abstimmen
• Subsonic-Filter bei Bassreflexgehäusen besonders wichtig
• Subsonic-Frequenz auf Gehäuseabstimmung und Musikmaterial abstimmen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen
• Filtereinstellungen vor dem ersten lauten Betrieb sorgfältig prüfen

Einbauhinweise

• Einbaudurchmesser von 359 mm beachten
• Einbautiefe von 195 mm vor dem Gehäusebau prüfen
• Gehäuse stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei hoher Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZRW 38-D2 Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
