Ground Zero GZUC165.2SQ-ACT

Ground Zero GZUC 165.2SQ-ACT – 16,5 cm High-End 2-Wege-Komponentensystem für aktiven DSP-Betrieb

Das Ground Zero GZUC 165.2SQ-ACT ist ein hochwertiges 16,5-cm-2-Wege-Komponentensystem aus der URANIUM-Serie für anspruchsvolle Klanginstallationen im aktiven Betrieb. Die ACT-Version verzichtet bewusst auf passive Frequenzweichen und richtet sich an Systeme, bei denen Trennung, Pegel, Laufzeit und Equalizing über einen DSP oder einen DSP-Verstärker präzise eingestellt werden.

Der 165-mm-Tiefmitteltöner GZUK 165SQ setzt auf eine schwarz eloxierte Aluminiummembran, einen stabilen Aluminium-Druckgusskorb und eine große 50-mm-Kupferschwingspule. In Verbindung mit dem linearisierten Neodym-Antrieb entsteht ein besonders kontrollierter, dynamischer und pegelfester Tiefmitteltonbereich. Stimmen, Instrumente und Grundtoninformationen werden sauber strukturiert wiedergegeben, während die robuste Gummisicke auch bei höheren Pegeln zuverlässige Auslenkungsreserven bietet.

Für den Hochtonbereich kommen 28-mm-SQ-Seidenkalotten zum Einsatz. Die beschichtete Seidenmembran, die 28-mm-Kupferschwingspule und der Neodym-Antrieb sind auf feine Auflösung, angenehme Brillanz und eine natürliche Hochtonwiedergabe abgestimmt. Durch die separate DSP-Ansteuerung lassen sich die Hochtöner optimal an Einbauposition, Fahrzeugakustik und persönlichen Klanggeschmack anpassen.

Das GZUC 165.2SQ-ACT eignet sich ideal für hochwertige vollaktive Frontsysteme, bei denen jedes Chassis einen eigenen Verstärkerkanal erhält. Dadurch können Trennfrequenzen, Flankensteilheiten, Pegel und Laufzeiten exakt auf das Fahrzeug abgestimmt werden. Das Ergebnis ist eine deutlich präzisere Bühnenabbildung, bessere Ortung und eine kontrolliertere Wiedergabe als bei klassischen passiven Systemen.

Highlights

• 16,5 cm High-End 2-Wege-Komponentensystem
• ACT-Version speziell für aktiven DSP-Betrieb
• Ohne passive Frequenzweichen
• Separate Ansteuerung von Tiefmitteltöner und Hochtöner erforderlich
• 165-mm-Tiefmitteltöner GZUK 165SQ
• Schwarz eloxierte Aluminiummembran
• Stabiler Ground-Zero-Aluminium-Druckgusskorb
• 50-mm-Kupferschwingspule im Tiefmitteltöner
• Linearisierter Neodym-Antrieb
• Robuste Gummisicke
• Vergoldete Anschlussterminals
• 28-mm-SQ-Seidenhochtöner GZUT 28SQ
• Beschichtete Seidenkalotte
• 28-mm-Kupferschwingspule im Hochtöner
• Neodym-Magnet im Hochtonbereich
• Sehr gute Grundlage für vollaktive SQ-Installationen
• Präzise DSP-Abstimmung von Trennung, Laufzeit, Pegel und Equalizer möglich
• Ground-Zero-Hexagon-Schutzgitter im Lieferumfang

Technische Daten

Lautsprechersystem

• Produkttyp: 2-Wege-Komponentensystem
• Serie: Ground Zero URANIUM
• Modell: GZUC 165.2SQ-ACT
• Systemgröße: 165 mm beziehungsweise 6,5 Zoll
• Systemausführung: ACT-Version für Aktivbetrieb
• Frequenzweichen: nicht im Lieferumfang
• Betriebsart: vollaktiv über DSP, DSP-Verstärker oder aktive Frequenzweiche
• Anzahl Tiefmitteltöner: 2
• Anzahl Hochtöner: 2
• Nennimpedanz der Einzelchassis: 4 Ohm
• Empfohlener Einsatzbereich: hochwertiges Frontsystem, aktive 2-Wege-Anlage, DSP-gesteuerte Klanginstallation

Aktiver Betrieb

• Jeder Tiefmitteltöner benötigt einen eigenen Verstärkerkanal
• Jeder Hochtöner benötigt einen eigenen Verstärkerkanal
• Für ein vollständiges Stereo-Frontsystem werden 4 Verstärkerkanäle benötigt
• Trennfrequenzen werden über DSP oder Verstärker eingestellt
• Laufzeitkorrektur kanalgetrennt einstellbar
• Pegelabgleich kanalgetrennt möglich
• Equalizing kanalgetrennt möglich
• Hochtöner dürfen nicht ungefiltert betrieben werden
• Schutzfilter vor der ersten Inbetriebnahme zwingend setzen

Systembelastbarkeit

• Belastbarkeit des passiven Grundsystems: 140 Watt RMS
• Maximale Belastbarkeit des passiven Grundsystems: 230 Watt
• ACT-Version: Belastbarkeit abhängig von aktiver Filterung, Verstärkerleistung und DSP-Einstellung
• Für hohe Pegel ist eine saubere, verzerrungsfreie Verstärkereinstellung erforderlich
• Clipping und zu niedrige Trennfrequenzen können Hochtöner und Tiefmitteltöner beschädigen

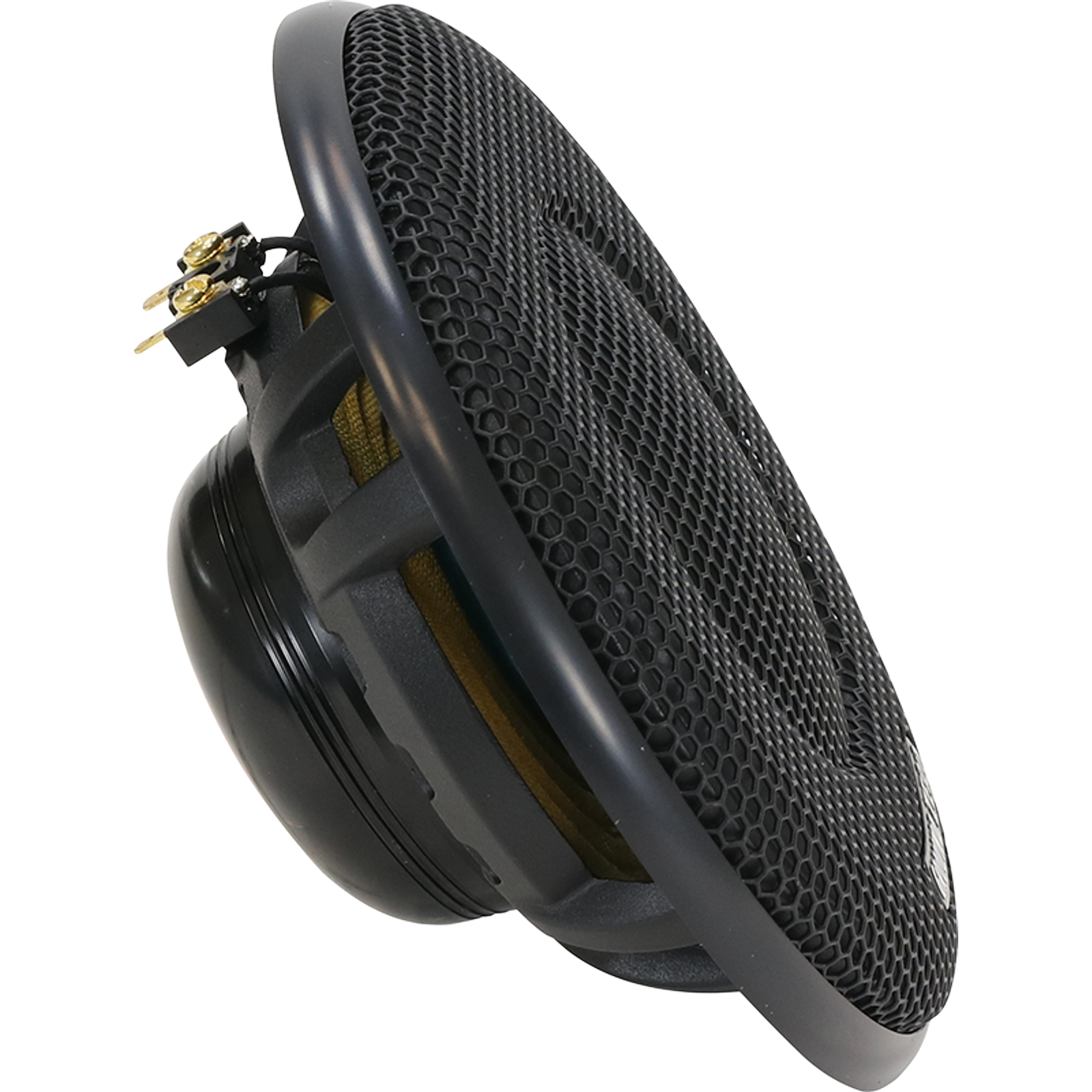

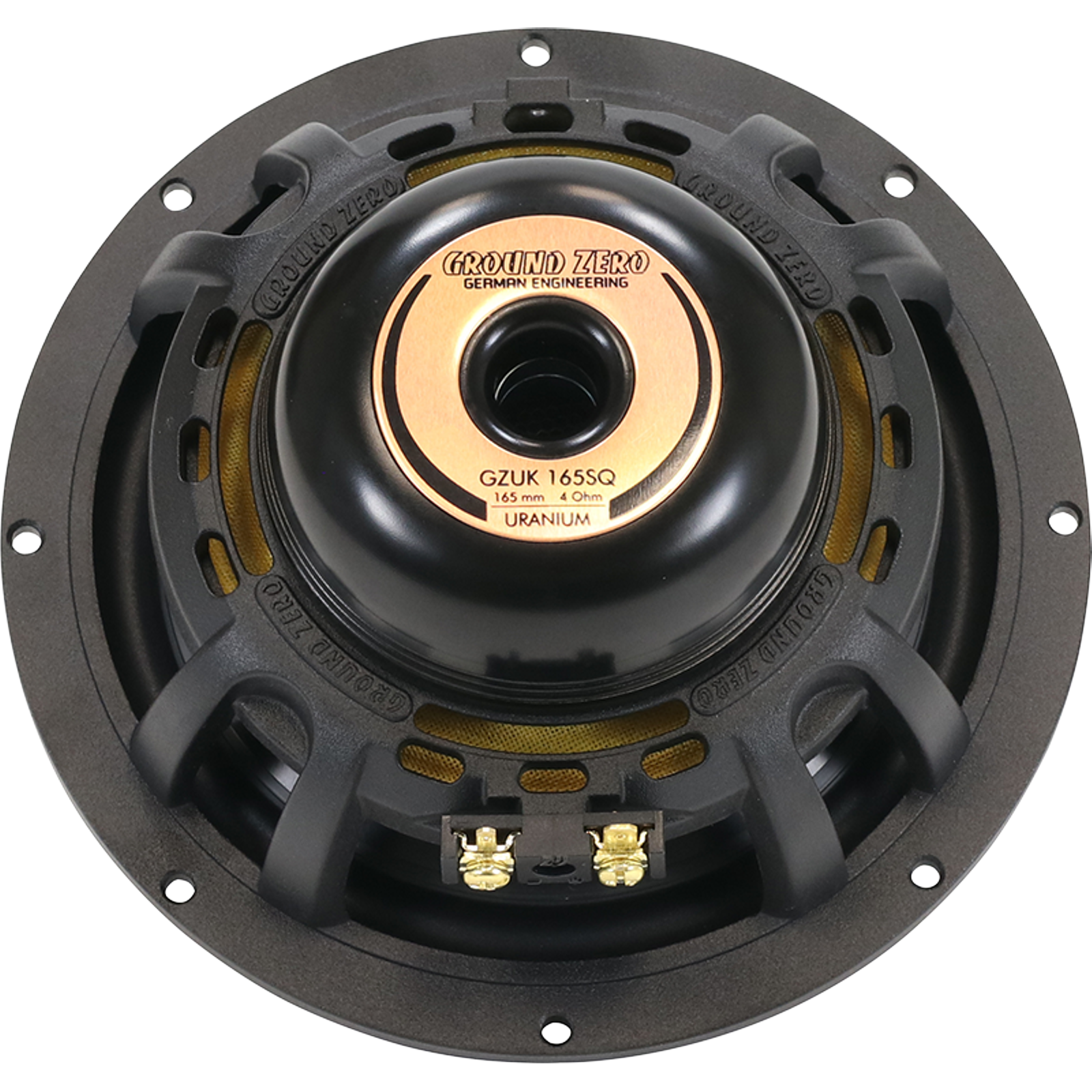

Tiefmitteltöner GZUK 165SQ

• Anzahl: 2
• Nenndurchmesser: 165 mm
• Nennimpedanz: 4 Ohm
• Frequenzgang: 40 Hz bis 3.500 Hz
• Belastbarkeit: 120 Watt RMS
• Maximale Belastbarkeit: 180 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 60 Hz mit 12 dB pro Oktave
• Wirkungsgrad: 87 dB
• Membranmaterial: eloxiertes Aluminium
• Membranfarbe: Schwarz
• Korbmaterial: Aluminium-Druckguss
• Schwingspule: 50 mm Kupfer
• Antrieb: Neodym-Magnet
• Sicke: Gummi
• Anschlüsse: vergoldete Terminals
• Auslegung: kontrollierter Tiefmittelton mit hoher Präzision und Stabilität

Thiele-Small-Parameter Tiefmitteltöner

• Resonanzfrequenz Fs: 54,6 Hz
• Gleichstromwiderstand Re: 3,2 Ohm
• Mechanische Güte Qms: 3,87
• Elektrische Güte Qes: 0,77
• Gesamtgüte Qts: 0,64
• Äquivalentvolumen Vas: 12,6 Liter
• Bewegte Masse Mms: 16,3 g
• Kraftfaktor BL: 4,84 N/A
• Mechanischer Verlustwiderstand Rms: 1,44 kg/s
• Nachgiebigkeit Cms: 0,52 mm/N
• Schwingspuleninduktivität Le: 0,17 mH
• Maximale Auslenkung Xmax: 12 mm gesamt

Einbaumaße Tiefmitteltöner

• Außendurchmesser: 165 mm
• Einbaudurchmesser: 144 mm
• Einbautiefe: 63 mm
• Baugröße: 6,5 Zoll
• Montage in vielen 165-mm-Lautsprecherplätzen möglich
• Fahrzeugabhängig können Adapterringe erforderlich sein

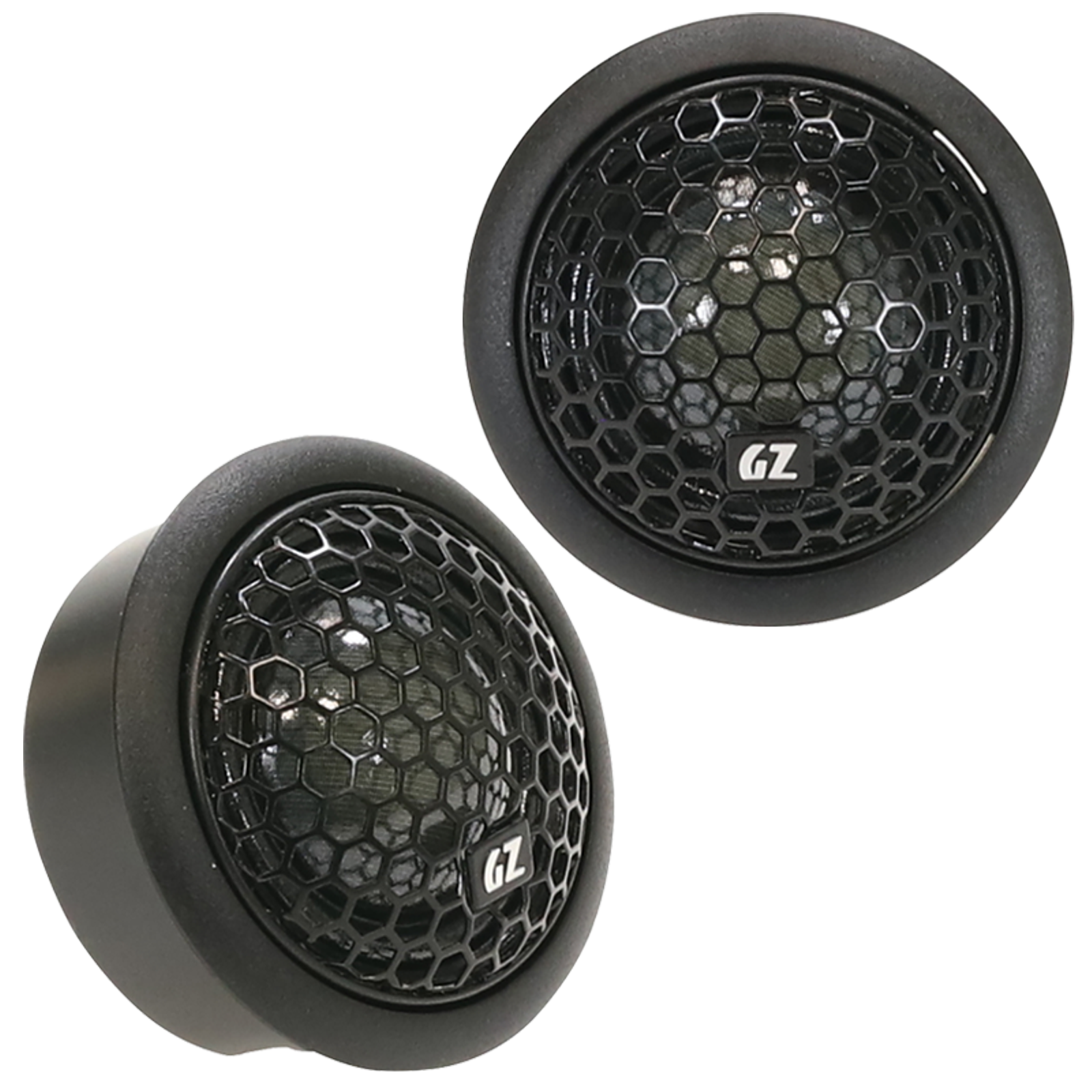

Hochtöner GZUT 28SQ

• Anzahl: 2
• Nenndurchmesser: 28 mm
• Bauart: SQ-Seidenkalottenhochtöner
• Membranmaterial: beschichtete Seide
• Gehäuse: Kunststoff
• Nennimpedanz: 4 Ohm
• Frequenzgang: 2.500 Hz bis 25.000 Hz
• Belastbarkeit: 80 Watt RMS
• Maximale Belastbarkeit: 130 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 3.000 Hz mit 12 dB pro Oktave
• Schwingspule: 28 mm Kupfer
• Antrieb: Neodym-Magnet
• Resonanzfrequenz: 1.300 Hz
• Wirkungsgrad: 90 dB
• Klangcharakter: fein, detailliert und angenehm auflösend

Einbaumaße Hochtöner

• Außendurchmesser: 54 mm
• Einbaudurchmesser: 48 mm
• Einbautiefe: 18 mm
• Montageart: Einbaugehäuse beziehungsweise bündige Integration
• Geeignet für Spiegeldreiecke, A-Säulen, Armaturenbrettbereiche oder originale Hochtönerplätze
• Fahrzeugabhängig können Anpassungen oder Halterungen erforderlich sein

Empfohlene aktive Filterung

• Tiefmitteltöner-Hochpass: ab 60 Hz mit mindestens 12 dB pro Oktave als sichere Ausgangsbasis
• Tiefmitteltöner-Tiefpass: abhängig von Einbau und DSP-Abstimmung im oberen Mitteltonbereich setzen
• Hochtöner-Hochpass: nicht unter 3.000 Hz bei 12 dB pro Oktave betreiben
• Für höhere Pegel kann eine steilere Filterung sinnvoll sein
• Exakte Trennfrequenz abhängig von Hochtönerposition, Tiefmitteltönereinbau und Fahrzeugakustik
• Vor dem Einmessen unbedingt alle Schutzfilter im DSP aktivieren
• Pegel der Hochtöner zunächst reduziert starten und anschließend einmessen

Klangliche Auslegung

• Sound-Quality-System für präzise Musikwiedergabe
• Aluminiummembran für hohe Steifigkeit und kontrollierte Impulswiedergabe
• Saubere Darstellung von Stimmen und Instrumenten
• Strukturierter Grundton und präziser Mittelton
• Seidenhochtöner für feine Auflösung ohne aufdringliche Härte
• Sehr gute Voraussetzungen für stabile Bühnenabbildung
• Aktiver Betrieb ermöglicht exakte Anpassung an das Fahrzeug
• Ideal für DSP-Systeme mit Laufzeitkorrektur und kanalgetrenntem Equalizer

Verstärker- und DSP-Anforderungen

• Empfohlen: 4-Kanal-Verstärker oder DSP-Verstärker für ein Stereo-Frontsystem
• Verstärkerkanäle müssen an 4 Ohm stabil arbeiten
• DSP mit aktivem 2-Wege-Routing empfohlen
• Kanalgetrennte Pegelregelung erforderlich
• Kanalgetrennte Frequenzweichen erforderlich
• Laufzeitkorrektur empfohlen
• Parametrischer Equalizer empfohlen
• Verstärkerleistung passend zur Belastbarkeit der Einzelchassis wählen
• Hochtöner besonders sorgfältig einpegeln und schützen

Einbauhinweise

• Türen vor dem Einbau stabil dämmen
• Tiefmitteltöner möglichst fest und luftdicht mit dem Lautsprecheradapter verbinden
• Adapterringe aus stabilem Material verwenden
• Türinnenblech und Türverkleidung gegen Resonanzen behandeln
• Rückseitigen Nässeschutz der Tiefmitteltöner beachten
• Hochtönerposition sorgfältig wählen
• A-Säule oder Spiegeldreieck bietet häufig bessere Bühnenabbildung als tiefe Türpositionen
• Einbauwinkel der Hochtöner beeinflusst Hochtonpegel und Räumlichkeit deutlich
• Polarität aller Chassis korrekt anschließen
• DSP-Konfiguration vor dem ersten lauten Betrieb prüfen
• Einmessung mit geeigneter Messtechnik empfohlen

Lieferumfang

• 2 × Ground Zero GZUK 165SQ Tiefmitteltöner
• 2 × Ground Zero GZUT 28SQ Seidenhochtöner
• 2 × Ground-Zero-Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise

Wichtiger Hinweis

• Die ACT-Version ist für den aktiven Betrieb vorgesehen
• Passive Frequenzweichen sind nicht enthalten
• Für den Betrieb ist ein DSP, DSP-Verstärker oder eine geeignete aktive Frequenzweiche erforderlich
• Hochtöner niemals direkt ungefiltert an einen Verstärker anschließen
