Ground Zero GZUC165.3SQ

Ground Zero GZUC 165.3SQ – 16,5 cm High-End 3-Wege-Komponentensystem mit passiver Frequenzweiche

Das Ground Zero GZUC 165.3SQ ist ein hochwertiges 16,5-cm-3-Wege-Komponentensystem aus der URANIUM-Serie für anspruchsvolle Sound-Quality-Installationen. Das System kombiniert zwei leistungsfähige 165-mm-Tiefmitteltöner, zwei 55-mm-Seidenkalotten-Mitteltöner, zwei 28-mm-Seidenkalotten-Hochtöner und eine variable 3-Wege-Passivweiche.

Der GZUK 165SQ Tiefmitteltöner arbeitet mit einer schwarz eloxierten Aluminiummembran, robuster Gummisicke, Ground-Zero-Aluminium-Druckgusskorb und großer 50-mm-Kupferschwingspule. Der linearisierte Neodym-Antrieb sorgt für präzise Kontrolle, saubere Dynamik und eine stabile Wiedergabe im Bass-, Grund- und Mitteltonbereich.

Für den besonders wichtigen Stimmbereich kommt der GZUM 55SQ Mitteltöner zum Einsatz. Seine beschichtete 55-mm-Seidenkalotte deckt den Bereich zwischen Tiefmitteltöner und Hochtöner homogen ab und ermöglicht eine feinere Auflösung im Präsenzbereich als klassische 2-Wege-Systeme. Stimmen und Instrumente können dadurch natürlicher, freier und räumlicher abgebildet werden.

Der GZUT 28SQ Hochtöner ergänzt das System mit einer beschichteten 28-mm-Seidenkalotte, Kupferschwingspule und Neodym-Magnet. Er ist auf eine detailreiche, angenehme und nicht aufdringliche Hochtonwiedergabe ausgelegt. Die mitgelieferte variable 3-Wege-Frequenzweiche trennt das System bei 450 Hz und 4.500 Hz und ermöglicht eine sauber abgestimmte passive Integration ohne zwingend erforderlichen DSP-Aktivbetrieb.

Highlights

• 16,5 cm High-End 3-Wege-Komponentensystem
• Sound-Quality-System aus der Ground Zero URANIUM-Serie
• 250 Watt maximale Belastbarkeit
• 160 Watt RMS Belastbarkeit
• 4-Ohm-Systemimpedanz
• Frequenzgang von 40 Hz bis 25.000 Hz
• Wirkungsgrad von 89 dB
• 165-mm-Tiefmitteltöner GZUK 165SQ
• Schwarz eloxierte Aluminiummembran
• Stabiler Aluminium-Druckgusskorb
• 50-mm-Kupferschwingspule
• Linearisierter Neodym-Antrieb
• Robuste Gummisicke
• 55-mm-Seidenkalotten-Mitteltöner GZUM 55SQ
• 28-mm-Seidenkalotten-Hochtöner GZUT 28SQ
• Variable 3-Wege-Passivweiche
• Trennfrequenzen bei 450 Hz und 4.500 Hz
• Ground-Zero-Hexagon-Schutzgitter im Lieferumfang
• Für hochwertige passive SQ-Frontsysteme geeignet

Technische Daten

Lautsprechersystem

• Produkttyp: 3-Wege-Komponentensystem
• Serie: Ground Zero URANIUM
• Modell: GZUC 165.3SQ
• Systemgröße: 165 mm beziehungsweise 6,5 Zoll
• Systemausführung: passives 3-Wege-System mit Frequenzweiche
• Anzahl Tiefmitteltöner: 2
• Anzahl Mitteltöner: 2
• Anzahl Hochtöner: 2
• Nennimpedanz des Systems: 4 Ohm
• Wirkungsgrad: 89 dB
• Frequenzgang: 40 Hz bis 25.000 Hz
• Empfohlener Einsatzbereich: hochwertiges Frontsystem, Sound-Quality-Installation, passives 3-Wege-System

Systembelastbarkeit

• Belastbarkeit RMS: 160 Watt
• Maximale Belastbarkeit: 250 Watt
• Belastbarkeit abhängig von sauberer Verstärkereinstellung und korrekter Filterung
• Für hohe Pegel ist ein verzerrungsfreier Verstärkerbetrieb erforderlich
• Clipping und zu hohe Bassanteile können die Lautsprecher trotz hoher Belastbarkeit beschädigen

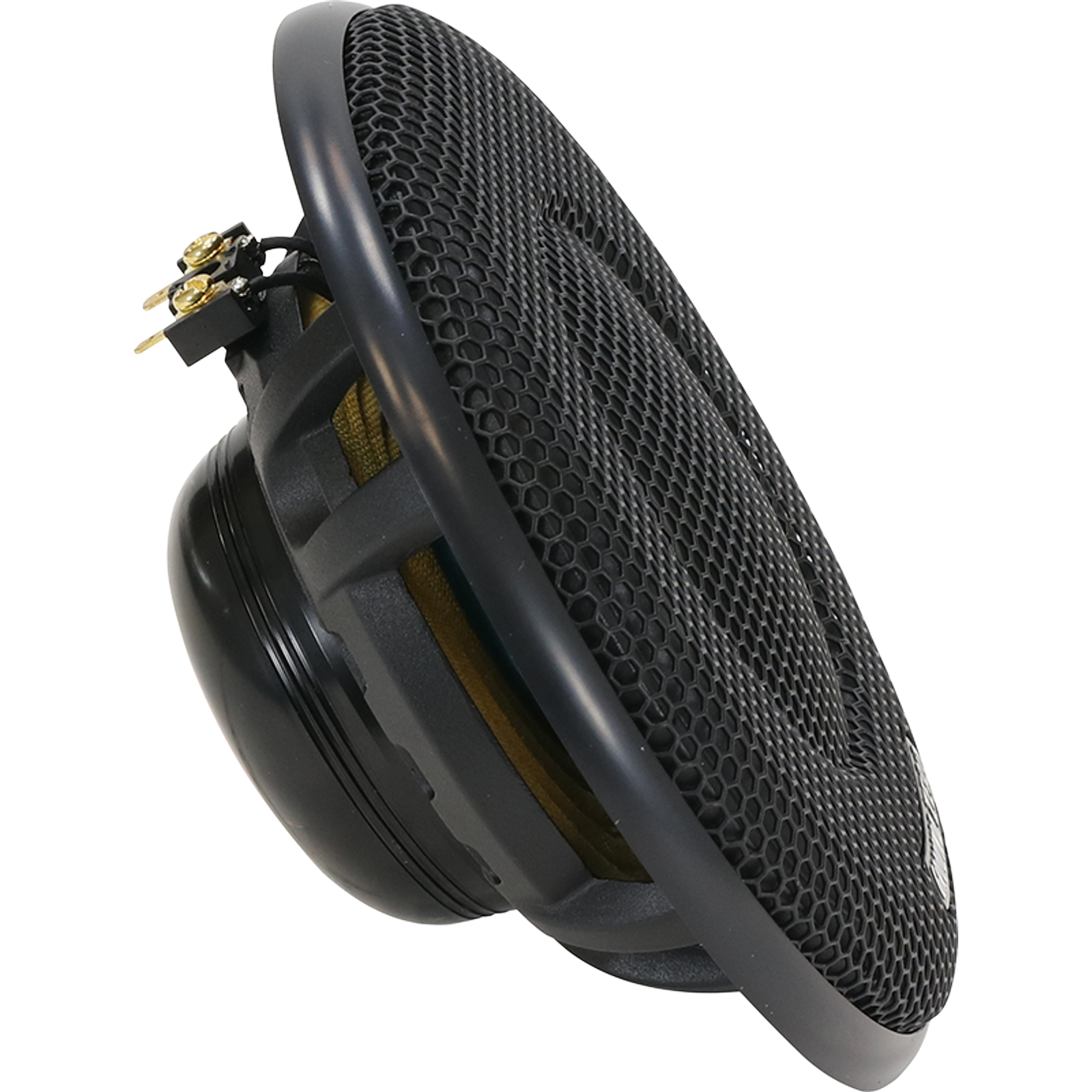

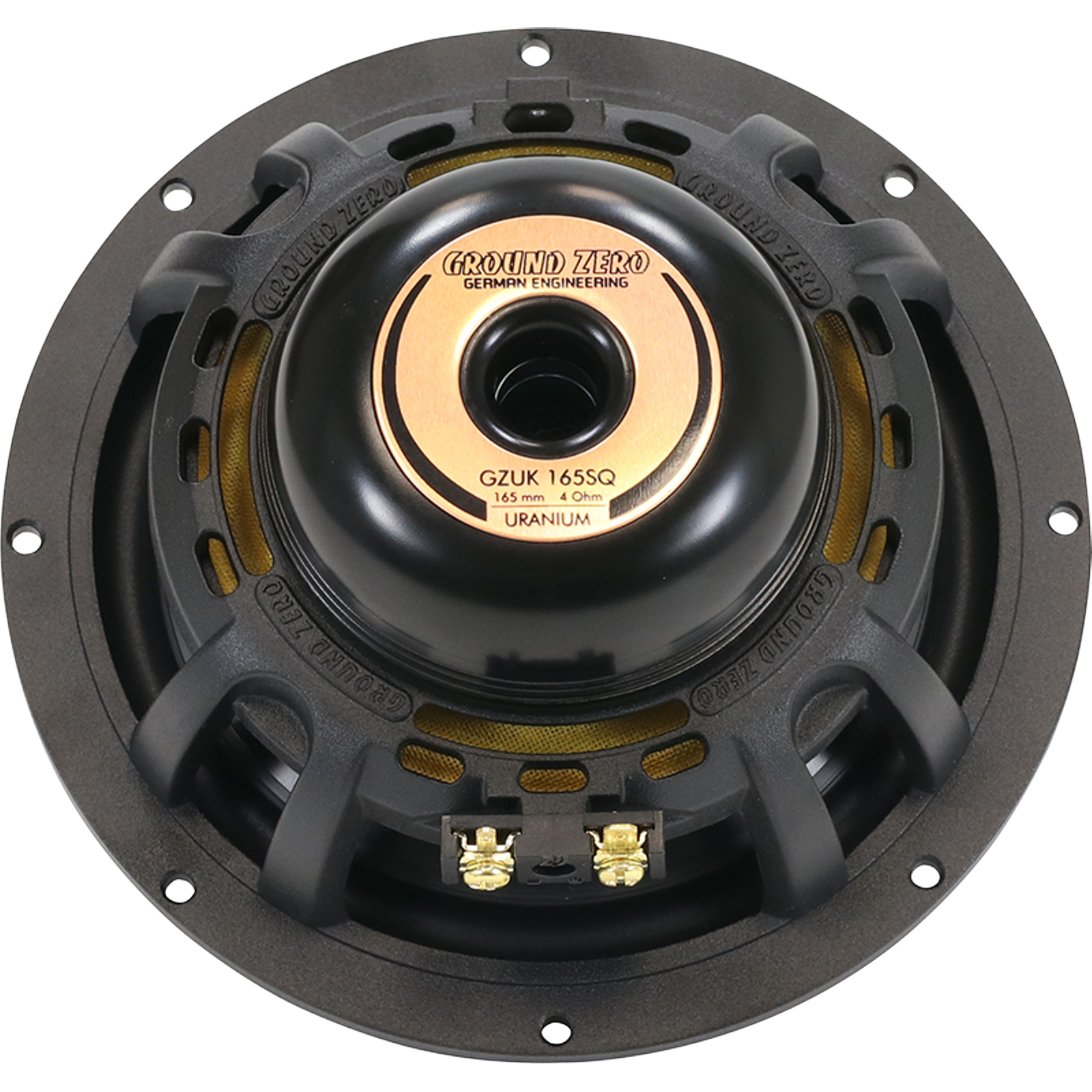

Tiefmitteltöner GZUK 165SQ

• Anzahl: 2
• Nenndurchmesser: 165 mm
• Baugröße: 6,5 Zoll
• Nennimpedanz: 4 Ohm
• Frequenzgang: 40 Hz bis 3.500 Hz
• Belastbarkeit: 120 Watt RMS
• Maximale Belastbarkeit: 180 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 60 Hz mit 12 dB pro Oktave
• Wirkungsgrad: 87 dB
• Membranmaterial: eloxiertes Aluminium
• Membranfarbe: Schwarz
• Korbmaterial: Aluminium-Druckguss
• Schwingspule: 50 mm Kupfer
• Antrieb: Neodym-Magnet
• Sicke: Gummi
• Auslegung: präziser Tiefmittelton mit hoher Stabilität und guter Impulstreue

Thiele-Small-Parameter Tiefmitteltöner

• Resonanzfrequenz Fs: 54,6 Hz
• Gleichstromwiderstand Re: 3,2 Ohm
• Mechanische Güte Qms: 3,87
• Elektrische Güte Qes: 0,77
• Gesamtgüte Qts: 0,64
• Äquivalentvolumen Vas: 12,6 Liter
• Bewegte Masse Mms: 16,3 g
• Kraftfaktor BL: 4,84 N/A
• Mechanischer Verlustwiderstand Rms: 1,44 kg/s
• Nachgiebigkeit Cms: 0,52 mm/N
• Schwingspuleninduktivität Le: 0,17 mH
• Maximale Auslenkung Xmax: 12 mm gesamt

Einbaumaße Tiefmitteltöner

• Außendurchmesser: 165 mm
• Einbaudurchmesser: 144 mm
• Einbautiefe: 63 mm
• Fahrzeugabhängig können Adapterringe erforderlich sein
• Fester und luftdichter Einbau verbessert Grundton, Bass und Dynamik

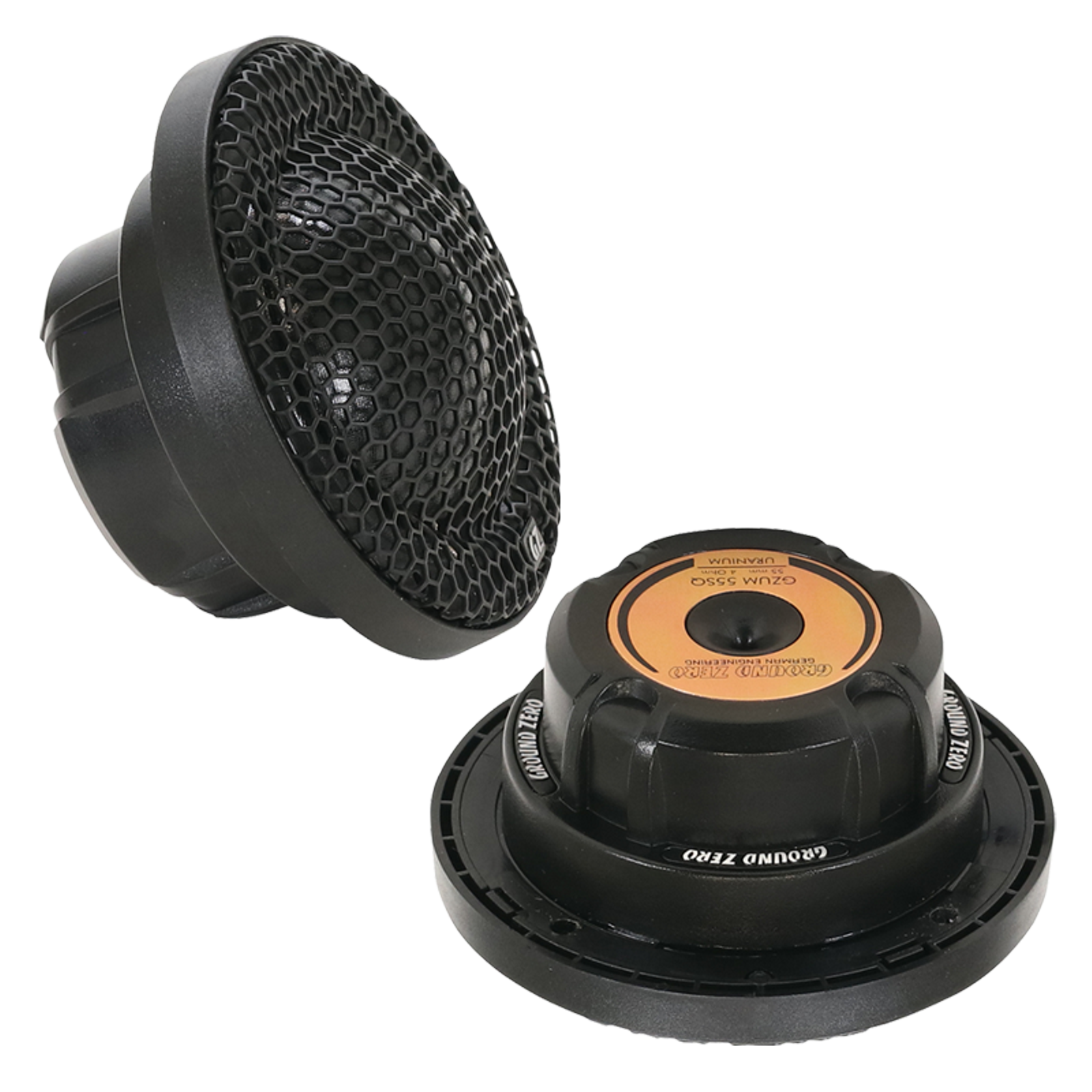

Mitteltöner GZUM 55SQ

• Anzahl: 2
• Nenndurchmesser: 55 mm
• Bauart: Seidenkalotten-Mitteltöner
• Membranmaterial: beschichtete Seide
• Schwingspule: 55 mm Kupfer
• Antrieb: Neodym-Magnet
• Nennimpedanz: 4 Ohm
• Frequenzgang: 500 Hz bis 11.000 Hz
• Belastbarkeit: 90 Watt RMS
• Maximale Belastbarkeit: 150 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 600 Hz mit 12 dB pro Oktave
• Resonanzfrequenz: 353 Hz
• Wirkungsgrad: 88 dB
• Einsatzbereich: Stimmen, Präsenzbereich und obere Mitten

Einbaumaße Mitteltöner

• Außendurchmesser: 90 mm
• Einbaudurchmesser: 69 mm
• Einbautiefe: 33 mm
• Geeignet für Armaturenbrett, A-Säulen, Spiegeldreiecke oder individuelle Aufnahmen
• Einbauposition beeinflusst Bühnenhöhe, Ortung und Mitteltonbalance deutlich

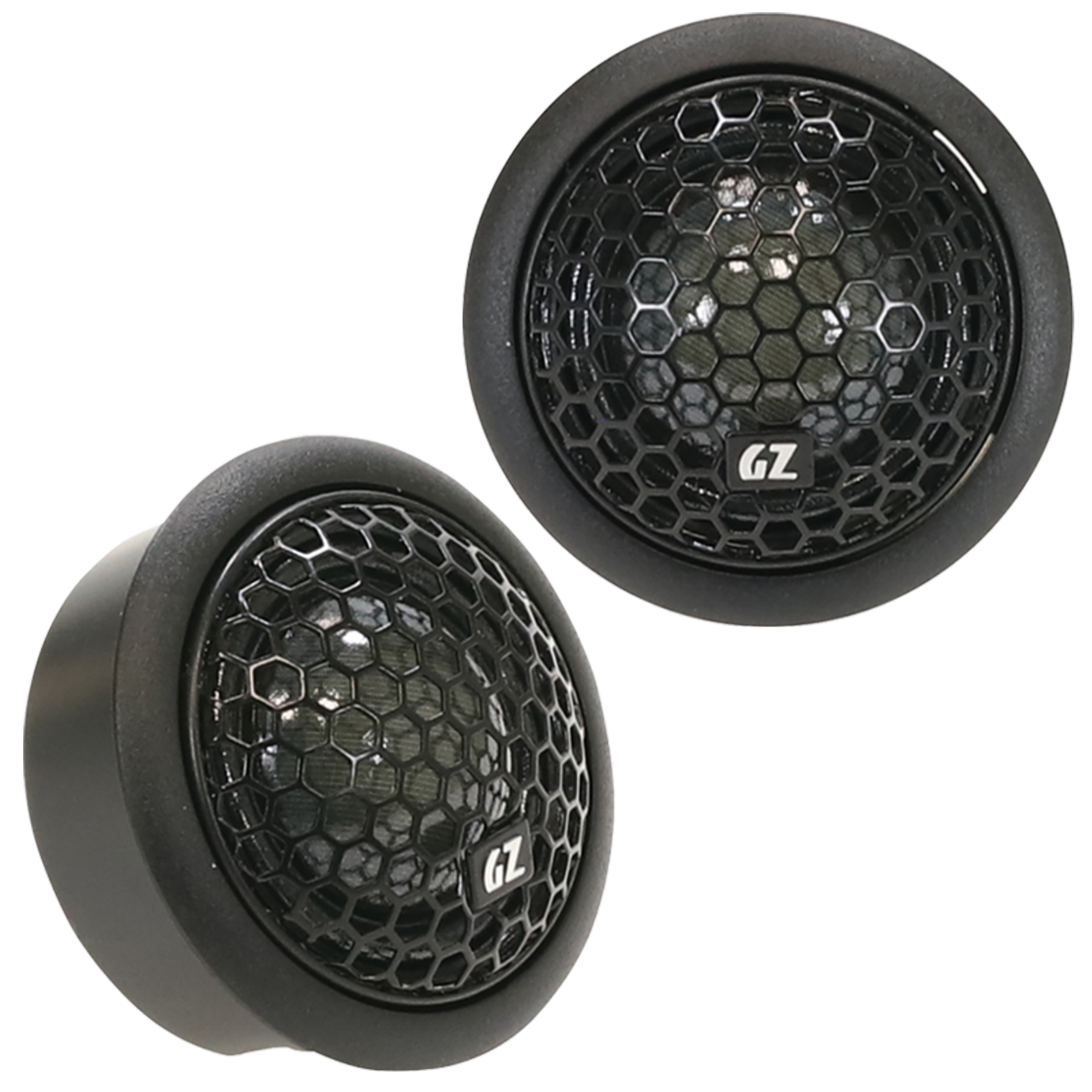

Hochtöner GZUT 28SQ

• Anzahl: 2
• Nenndurchmesser: 28 mm
• Bauart: SQ-Seidenkalottenhochtöner
• Membranmaterial: beschichtete Seide
• Gehäuse: Kunststoff
• Nennimpedanz: 4 Ohm
• Frequenzgang: 2.500 Hz bis 25.000 Hz
• Belastbarkeit: 80 Watt RMS
• Maximale Belastbarkeit: 130 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 3.000 Hz mit 12 dB pro Oktave
• Schwingspule: 28 mm Kupfer
• Antrieb: Neodym-Magnet
• Resonanzfrequenz: 1.300 Hz
• Wirkungsgrad: 90 dB
• Klangcharakter: fein auflösend, klar und angenehm

Einbaumaße Hochtöner

• Außendurchmesser: 54 mm
• Einbaudurchmesser: 48 mm
• Einbautiefe: 18 mm
• Geeignet für Spiegeldreiecke, A-Säulen, Armaturenbrett oder originale Hochtönerplätze
• Ausrichtung und Einbauwinkel beeinflussen Hochtonpegel und Bühnenabbildung

Passive 3-Wege-Frequenzweiche

• Frequenzweiche: variable 3-Wege-Passivweiche
• Trennfrequenz Tiefmitteltöner zu Mitteltöner: 450 Hz
• Trennfrequenz Mitteltöner zu Hochtöner: 4.500 Hz
• Hochpassfilter Hochtöner: 4.500 Hz mit 12 dB pro Oktave
• Bandpassfilter Mitteltöner: Hochpass 450 Hz und Tiefpass 4.500 Hz
• Bandpass-Flankensteilheit: 12 dB pro Oktave
• Tiefpassfilter Tiefmitteltöner: 450 Hz mit 12 dB pro Oktave
• Tiefpassfilter alternativ bei Jumper-Stellung OFF: 6 dB pro Oktave
• Passive Systemintegration ohne separate DSP-Kanäle möglich

Klangliche Auslegung

• Sound-Quality-Abstimmung für präzise Musikwiedergabe
• Aluminiummembran für hohe Steifigkeit und kontrollierte Impulswiedergabe
• 3-Wege-Aufbau für entlasteten Tiefmitteltöner und besonders saubere Mitten
• 55-mm-Seidenkalotten-Mitteltöner für natürliche Stimmenwiedergabe
• 28-mm-Seidenhochtöner für feine Details und angenehme Brillanz
• Gute Grundlage für eine stabile Bühnenabbildung
• Hohe Auflösung im Präsenz- und Hochtonbereich
• Kräftiger Grundton bei fachgerechtem Türeinbau

Verstärkerempfehlung

• Geeignet für hochwertige 2-Kanal- oder 4-Kanal-Verstärker im passiven Betrieb
• Verstärker sollte an 4 Ohm stabil arbeiten
• Sinnvolle Verstärkerleistung passend zur RMS-Belastbarkeit wählen
• Hochpassfilter für das Gesamtsystem empfehlenswert
• Bei zusätzlichem Subwoofer kann das Frontsystem im Tiefbass entlastet werden
• Pegel und Gain sorgfältig einstellen, um Clipping zu vermeiden
• DSP-gestützte Entzerrung und Laufzeitkorrektur können das Klangpotenzial weiter steigern

Einbauhinweise

• Türen vor dem Einbau stabil dämmen
• Tiefmitteltöner möglichst fest und luftdicht mit dem Lautsprecheradapter verbinden
• Adapterringe aus stabilem Material verwenden
• Türinnenblech und Türverkleidung gegen Resonanzen behandeln
• Rückseitigen Nässeschutz der Tiefmitteltöner beachten
• Mitteltönerposition sorgfältig wählen, da sie die Bühnenhöhe stark beeinflusst
• Hochtöner auf Hörposition, Scheibenreflexionen und gewünschte Tonalität abstimmen
• Frequenzweichen trocken, vibrationsgeschützt und zugänglich montieren
• Polarität aller Lautsprecher korrekt anschließen
• Nach dem Einbau eine klangliche Feinabstimmung über Radio, DSP oder Verstärker vornehmen

Lieferumfang

• 2 × Ground Zero GZUK 165SQ Tiefmitteltöner
• 2 × Ground Zero GZUM 55SQ Seidenkalotten-Mitteltöner
• 2 × Ground Zero GZUT 28SQ Seidenhochtöner
• 2 × variable 3-Wege-Passivweichen
• 2 × Ground-Zero-Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise
