Ground Zero GZUC165.3SQ-ACT

Ground Zero GZUC 165.3SQ-ACT – 16,5 cm High-End 3-Wege-Komponentensystem für aktiven DSP-Betrieb

Das Ground Zero GZUC 165.3SQ-ACT ist ein hochwertiges 3-Wege-Komponentensystem aus der URANIUM-Serie für anspruchsvolle Sound-Quality-Installationen im aktiven Betrieb. Die ACT-Version wird ohne passive Frequenzweichen geliefert und ist speziell für Anlagen konzipiert, bei denen Tiefmitteltöner, Mitteltöner und Hochtöner einzeln über DSP, DSP-Verstärker oder aktive Frequenzweichen angesteuert werden.

Das System kombiniert zwei 165-mm-Tiefmitteltöner GZUK 165SQ, zwei 55-mm-Seidenkalotten-Mitteltöner GZUM 55SQ und zwei 28-mm-Seidenkalotten-Hochtöner GZUT 28SQ. Jeder Lautsprecherzweig besitzt eine eigene 4-Ohm-Impedanz und wird separat verstärkt. Dadurch lassen sich Trennfrequenzen, Flankensteilheiten, Pegel, Laufzeiten und Equalizer-Einstellungen exakt an Fahrzeug, Einbauposition und persönlichen Klanganspruch anpassen.

Der Tiefmitteltöner setzt auf eine schwarz eloxierte Aluminiummembran, einen stabilen Aluminium-Druckgusskorb, eine 50-mm-Kupferschwingspule und einen linearisierten Neodym-Antrieb. Diese Kombination sorgt für präzise Kontrolle im Bass-, Grund- und Mitteltonbereich. Die robuste Gummisicke unterstützt saubere Auslenkung auch bei höheren Pegeln.

Der 55-mm-Mitteltöner übernimmt den besonders wichtigen Stimmen- und Präsenzbereich. Seine beschichtete Seidenkalotte ermöglicht eine natürliche, fein aufgelöste Wiedergabe und entlastet Tiefmitteltöner und Hochtöner wirkungsvoll. Stimmen, Gitarren, Klavier und viele akustische Instrumente lassen sich dadurch besonders sauber und räumlich darstellen.

Im Hochtonbereich arbeitet der 28-mm-Seidenkalottenhochtöner GZUT 28SQ. Er bietet eine detailreiche, angenehme und langzeittaugliche Hochtonwiedergabe bis 25 kHz. Durch den aktiven Betrieb kann der Hochtöner exakt auf Einbauwinkel, Reflexionen an Scheiben und die gewünschte Bühnenabbildung abgestimmt werden.

Highlights

• 16,5 cm High-End 3-Wege-Komponentensystem
• Sound-Quality-System aus der Ground Zero URANIUM-Serie
• ACT-Version für vollaktiven DSP-Betrieb
• Ohne passive Frequenzweichen
• Separate Ansteuerung aller sechs Lautsprecher erforderlich

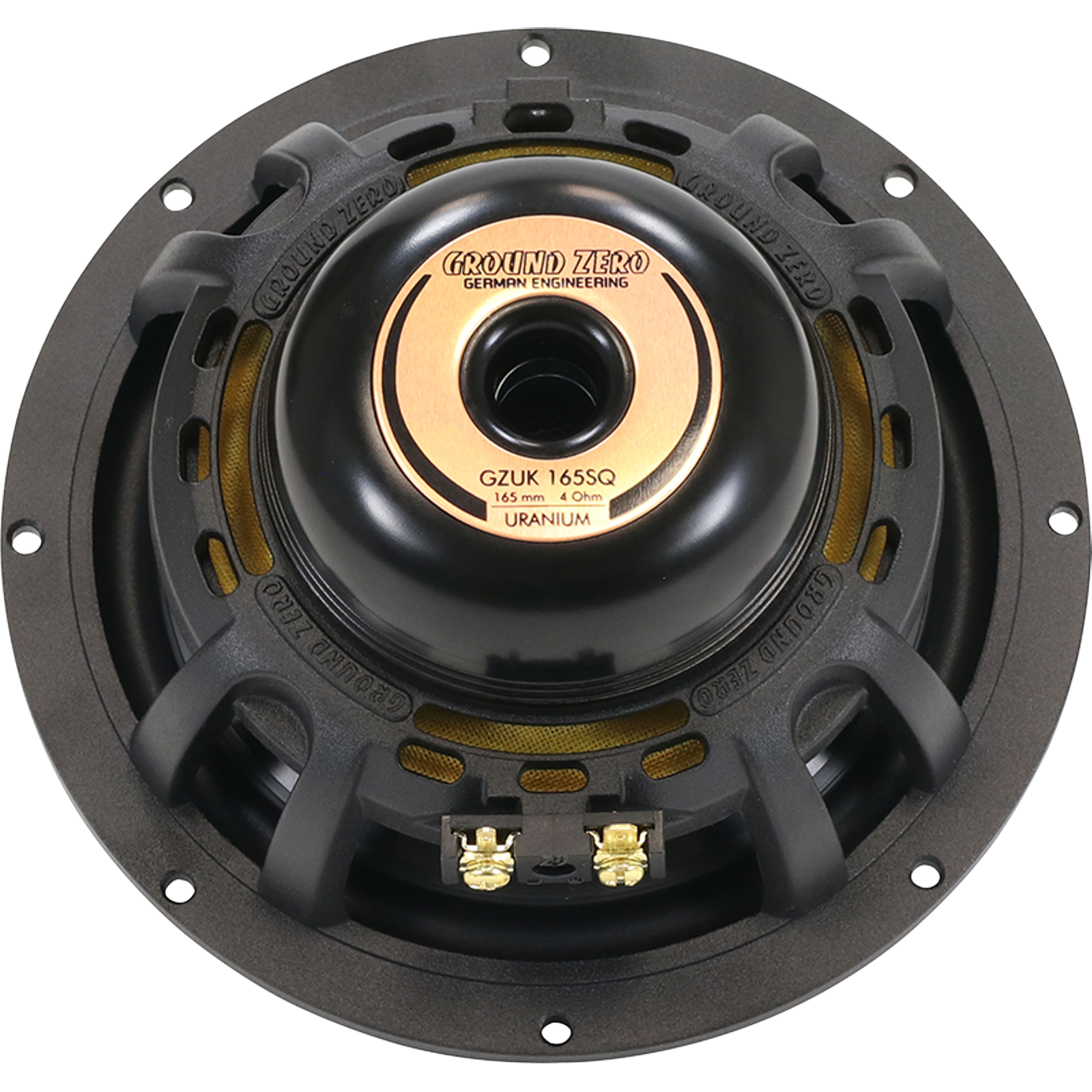

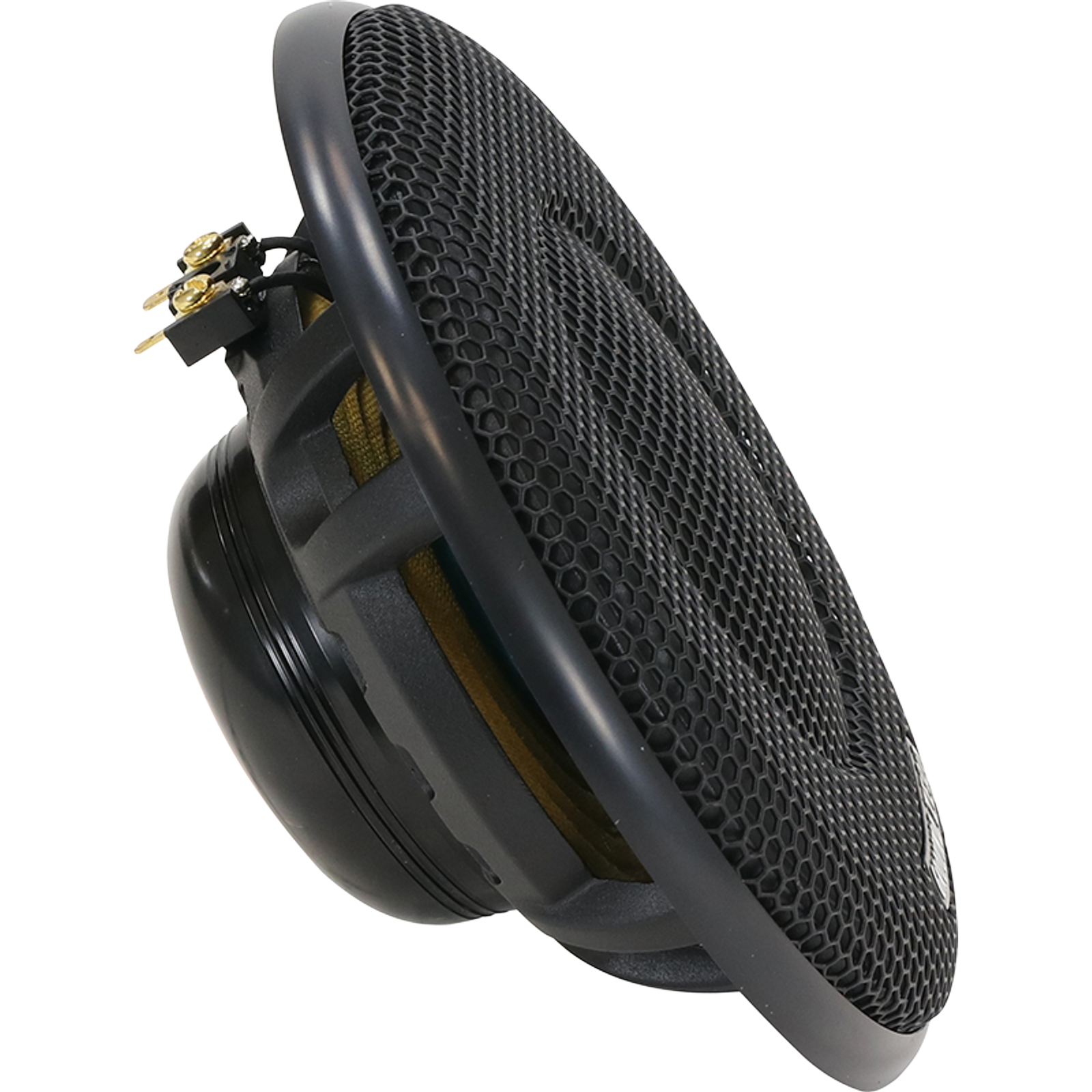

• 165-mm-Tiefmitteltöner GZUK 165SQ
• Schwarz eloxierte Aluminiummembran
• Aluminium-Druckgusskorb
• 50-mm-Kupferschwingspule
• Linearisierter Neodym-Antrieb
• Robuste Gummisicke

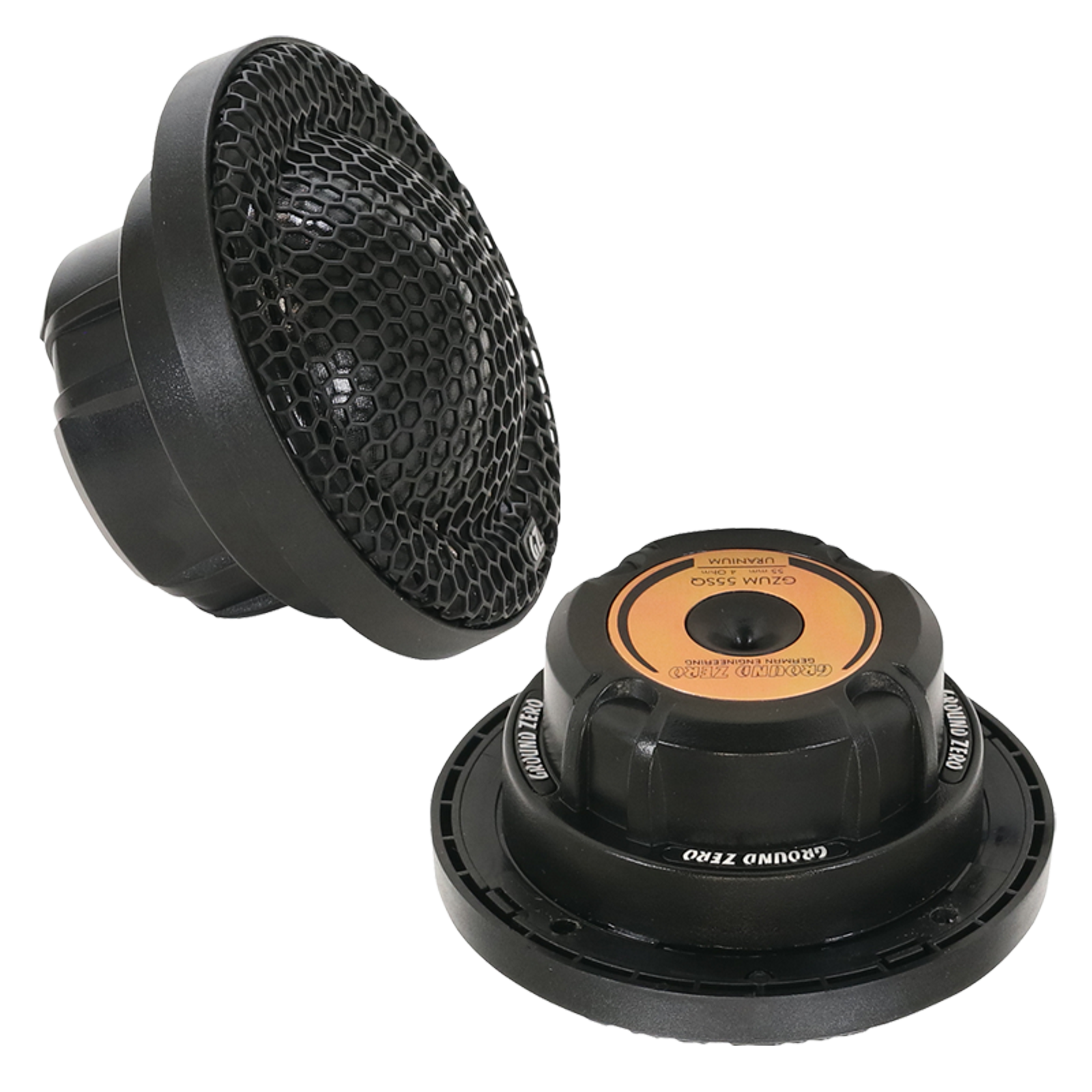

• 55-mm-Seidenkalotten-Mitteltöner GZUM 55SQ

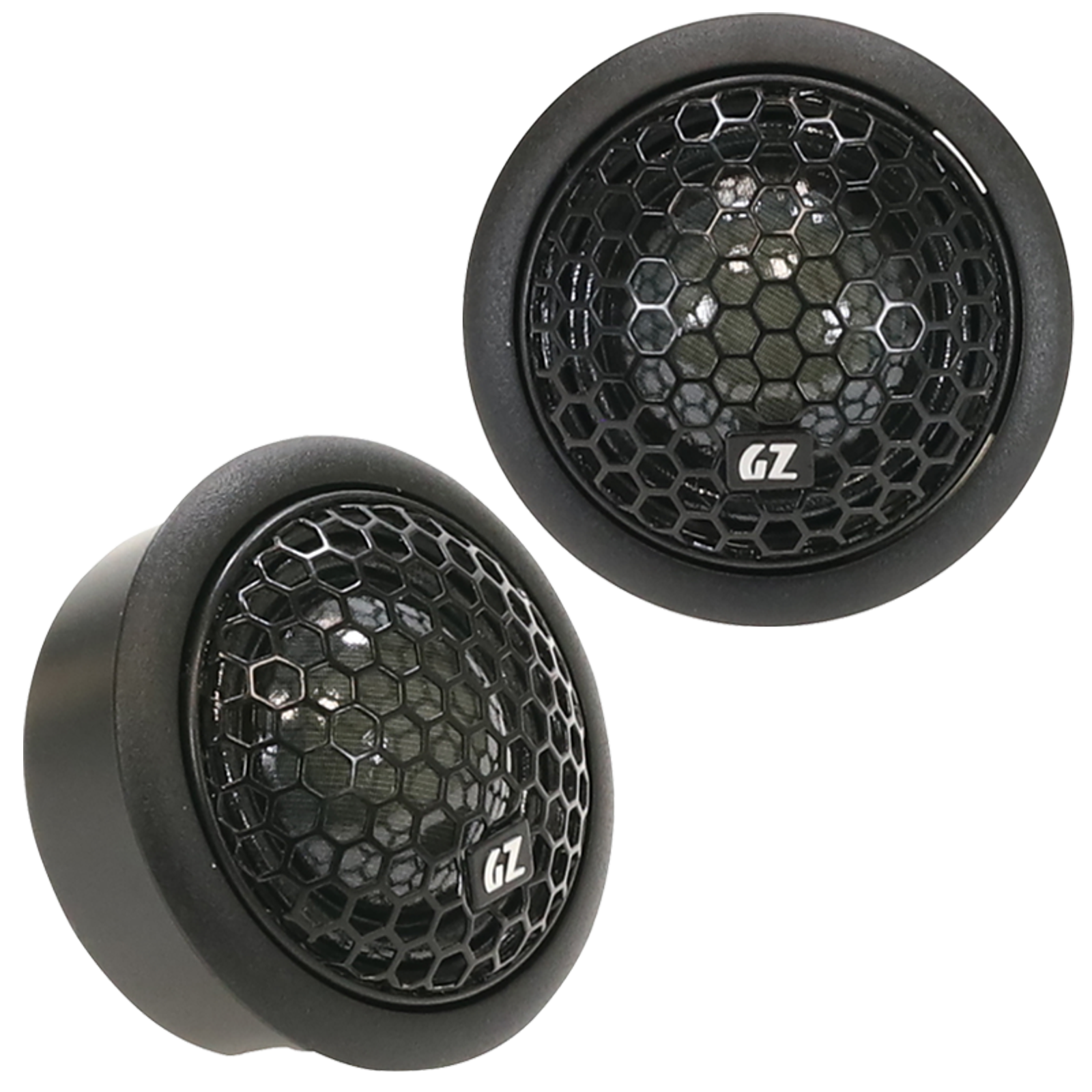

• 28-mm-Seidenkalotten-Hochtöner GZUT 28SQ
• Beschichtete Seidenkalotten für Mittel- und Hochton
• Frequenzgang des Gesamtsystems von 40 Hz bis 25.000 Hz
• Drei separate 4-Ohm-Zweige pro Fahrzeugseite
• Ideal für DSP-gesteuerte High-End-Frontsysteme
• Präzise Einstellung von Trennung, Pegel, Laufzeit und Equalizer möglich
• Ground-Zero-Hexagon-Schutzgitter im Lieferumfang

Technische Daten

Lautsprechersystem

• Produkttyp: 3-Wege-Komponentensystem
• Serie: Ground Zero URANIUM
• Modell: GZUC 165.3SQ-ACT
• Systemgröße: 165 mm beziehungsweise 6,5 Zoll
• Systemausführung: ACT-Version für aktive Anwendung
• Frequenzweichen: nicht im Lieferumfang
• Betriebsart: vollaktiv über DSP, DSP-Verstärker oder aktive Frequenzweiche
• Anzahl Tiefmitteltöner: 2
• Anzahl Mitteltöner: 2
• Anzahl Hochtöner: 2
• Systemfrequenzgang: 40 Hz bis 25.000 Hz
• Impedanz: 4 + 4 + 4 Ohm pro Seite
• Empfohlener Einsatzbereich: hochwertiges Frontsystem, vollaktive 3-Wege-Anlage, Sound-Quality-Installation

Aktiver Betrieb

• Jeder Tiefmitteltöner benötigt einen eigenen Verstärkerkanal
• Jeder Mitteltöner benötigt einen eigenen Verstärkerkanal
• Jeder Hochtöner benötigt einen eigenen Verstärkerkanal
• Für ein vollständiges Stereo-3-Wege-System werden 6 Verstärkerkanäle benötigt
• Trennfrequenzen müssen aktiv gesetzt werden
• Pegelabgleich kanalgetrennt erforderlich
• Laufzeitkorrektur kanalgetrennt empfohlen
• Equalizer-Abstimmung kanalgetrennt möglich
• Mitteltöner und Hochtöner dürfen nicht ungefiltert betrieben werden
• Schutzfilter vor der ersten Inbetriebnahme zwingend im DSP setzen

Systembelastbarkeit

• Maximale Systembelastbarkeit: 250 Watt
• RMS-Belastbarkeit je nach Chassis: 80 / 90 / 120 Watt
• Hochtöner: 80 Watt RMS
• Mitteltöner: 90 Watt RMS
• Tiefmitteltöner: 120 Watt RMS
• Belastbarkeit abhängig von aktiver Filterung, Verstärkerleistung und DSP-Einstellung
• Saubere, verzerrungsfreie Verstärkereinstellung erforderlich
• Clipping und zu niedrige Trennfrequenzen können die Lautsprecher beschädigen

Tiefmitteltöner GZUK 165SQ

• Anzahl: 2
• Nenndurchmesser: 165 mm
• Baugröße: 6,5 Zoll
• Nennimpedanz: 4 Ohm
• Frequenzgang: 40 Hz bis 3.500 Hz
• Belastbarkeit: 120 Watt RMS
• Maximale Belastbarkeit: 180 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 60 Hz mit 12 dB pro Oktave
• Wirkungsgrad: 87 dB
• Membranmaterial: eloxiertes Aluminium
• Membranfarbe: Schwarz
• Korbmaterial: Aluminium-Druckguss
• Schwingspule: 50 mm Kupfer
• Antrieb: Neodym-Magnet
• Sicke: Gummi
• Anschlüsse: vergoldete Terminals
• Auslegung: kontrollierter Tiefmittelton mit hoher Präzision und Stabilität

Thiele-Small-Parameter Tiefmitteltöner

• Resonanzfrequenz Fs: 54,6 Hz
• Gleichstromwiderstand Re: 3,2 Ohm
• Mechanische Güte Qms: 3,87
• Elektrische Güte Qes: 0,77
• Gesamtgüte Qts: 0,64
• Äquivalentvolumen Vas: 12,6 Liter
• Bewegte Masse Mms: 16,3 g
• Kraftfaktor BL: 4,84 N/A
• Mechanischer Verlustwiderstand Rms: 1,44 kg/s
• Nachgiebigkeit Cms: 0,52 mm/N
• Schwingspuleninduktivität Le: 0,17 mH
• Maximale Auslenkung Xmax: 12 mm, Peak-to-Peak

Einbaumaße Tiefmitteltöner

• Außendurchmesser: 165 mm
• Einbaudurchmesser: 144 mm
• Einbautiefe: 63 mm
• Montage in vielen 165-mm-Lautsprecherplätzen möglich
• Fahrzeugabhängig können Adapterringe erforderlich sein

Mitteltöner GZUM 55SQ

• Anzahl: 2
• Nenndurchmesser: 55 mm
• Bauart: Seidenkalotten-Mitteltöner
• Membranmaterial: beschichtete Seide
• Schwingspule: 55 mm Kupfer
• Antrieb: Neodym-Magnet
• Nennimpedanz: 4 Ohm
• Frequenzgang: 500 Hz bis 11.000 Hz
• Belastbarkeit: 90 Watt RMS
• Maximale Belastbarkeit: 150 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 600 Hz mit 12 dB pro Oktave
• Resonanzfrequenz: 353 Hz
• Wirkungsgrad: 88 dB
• Einsatzbereich: Stimmen, Präsenzbereich und obere Mitten

Einbaumaße Mitteltöner

• Außendurchmesser: 90 mm
• Einbaudurchmesser: 69 mm
• Einbautiefe: 33 mm
• Geeignet für Armaturenbrett, A-Säulen, Spiegeldreiecke oder individuelle Aufnahmen
• Die Einbauposition beeinflusst Bühnenhöhe, Ortung und Tonalität besonders stark

Hochtöner GZUT 28SQ

• Anzahl: 2
• Nenndurchmesser: 28 mm
• Bauart: SQ-Seidenkalottenhochtöner
• Membranmaterial: beschichtete Seide
• Gehäuse: Kunststoff
• Nennimpedanz: 4 Ohm
• Frequenzgang: 2.500 Hz bis 25.000 Hz
• Belastbarkeit: 80 Watt RMS
• Maximale Belastbarkeit: 130 Watt
• Belastbarkeitsangabe bei Hochpassfilterung ab 3.000 Hz mit 12 dB pro Oktave
• Schwingspule: 28 mm Kupfer
• Antrieb: Neodym-Magnet
• Resonanzfrequenz: 1.300 Hz
• Wirkungsgrad: 90 dB
• Klangcharakter: fein auflösend, klar und angenehm

Einbaumaße Hochtöner

• Außendurchmesser: 54 mm
• Einbaudurchmesser: 48 mm
• Einbautiefe: 18 mm
• Geeignet für Spiegeldreiecke, A-Säulen, Armaturenbrett oder originale Hochtönerplätze
• Ausrichtung und Einbauwinkel beeinflussen Hochtonpegel und Bühnenabbildung deutlich

Empfohlene aktive Filterung

• Tiefmitteltöner-Hochpass: ab 60 Hz mit mindestens 12 dB pro Oktave als sichere Ausgangsbasis
• Tiefmitteltöner-Tiefpass: abhängig vom Fahrzeug und der Position des Mitteltöners einstellen
• Mitteltöner-Hochpass: nicht unter 600 Hz bei 12 dB pro Oktave betreiben
• Mitteltöner-Tiefpass: abhängig von Hochtönerposition und gewünschter Abstimmung setzen
• Hochtöner-Hochpass: nicht unter 3.000 Hz bei 12 dB pro Oktave betreiben
• Für hohe Pegel sind steilere Filterflanken sinnvoll
• Exakte Trennung abhängig von Einbauposition, Fahrzeugakustik und DSP-Konzept
• Vor dem Einmessen alle Schutzfilter im DSP aktivieren

Klangliche Auslegung

• Sound-Quality-System für präzise Musikwiedergabe
• Dreiwege-Aufbau für bessere Entlastung der Einzelchassis
• Aluminiummembran für kontrollierte Impulswiedergabe im Tiefmittelton
• 55-mm-Seidenkalotten-Mitteltöner für natürliche Stimmwiedergabe
• 28-mm-Seidenhochtöner für feine Details und angenehme Brillanz
• Sehr gute Grundlage für eine stabile Bühnenabbildung
• Aktiver Betrieb ermöglicht exakte Anpassung an das Fahrzeug
• Ideal für DSP-Systeme mit Laufzeitkorrektur und kanalgetrenntem Equalizer

Verstärker- und DSP-Anforderungen

• Für ein Stereo-Frontsystem werden 6 Verstärkerkanäle benötigt
• Verstärkerkanäle müssen an 4 Ohm stabil arbeiten
• DSP mit aktivem 3-Wege-Routing erforderlich
• Kanalgetrennte Pegelregelung erforderlich
• Kanalgetrennte Frequenzweichen erforderlich
• Laufzeitkorrektur empfohlen
• Parametrischer Equalizer empfohlen
• Verstärkerleistung passend zur Belastbarkeit der Einzelchassis wählen
• Hochtöner und Mitteltöner besonders sorgfältig einpegeln und schützen

Einbauhinweise

• Türen vor dem Einbau stabil dämmen
• Tiefmitteltöner fest und möglichst luftdicht mit dem Lautsprecheradapter verbinden
• Adapterringe aus stabilem Material verwenden
• Türinnenblech und Türverkleidung gegen Resonanzen behandeln
• Rückseitigen Nässeschutz der Tiefmitteltöner beachten
• Mitteltönerposition sorgfältig planen
• Hochtönerposition und Ausrichtung auf Bühnenabbildung und Tonalität abstimmen
• A-Säule, Spiegeldreieck oder Armaturenbrett können je nach Fahrzeug geeignete Positionen sein
• Polarität aller Chassis korrekt anschließen
• DSP-Konfiguration vor dem ersten lauten Betrieb prüfen
• Einmessung mit geeigneter Messtechnik empfohlen

Lieferumfang

• 2 × Ground Zero GZUK 165SQ Tiefmitteltöner
• 2 × Ground Zero GZUM 55SQ Seidenkalotten-Mitteltöner
• 2 × Ground Zero GZUT 28SQ Seidenhochtöner
• 2 × Ground-Zero-Hexagon-Schutzgitter
• Montagezubehör
• Bedienungs- und Einbauhinweise

Wichtiger Hinweis

• Die ACT-Version ist ausschließlich für den aktiven Betrieb vorgesehen
• Passive Frequenzweichen sind nicht enthalten
• Für den Betrieb ist ein DSP, DSP-Verstärker oder eine geeignete aktive Frequenzweiche erforderlich
• Mitteltöner und Hochtöner niemals direkt ungefiltert an einen Verstärker anschließen
