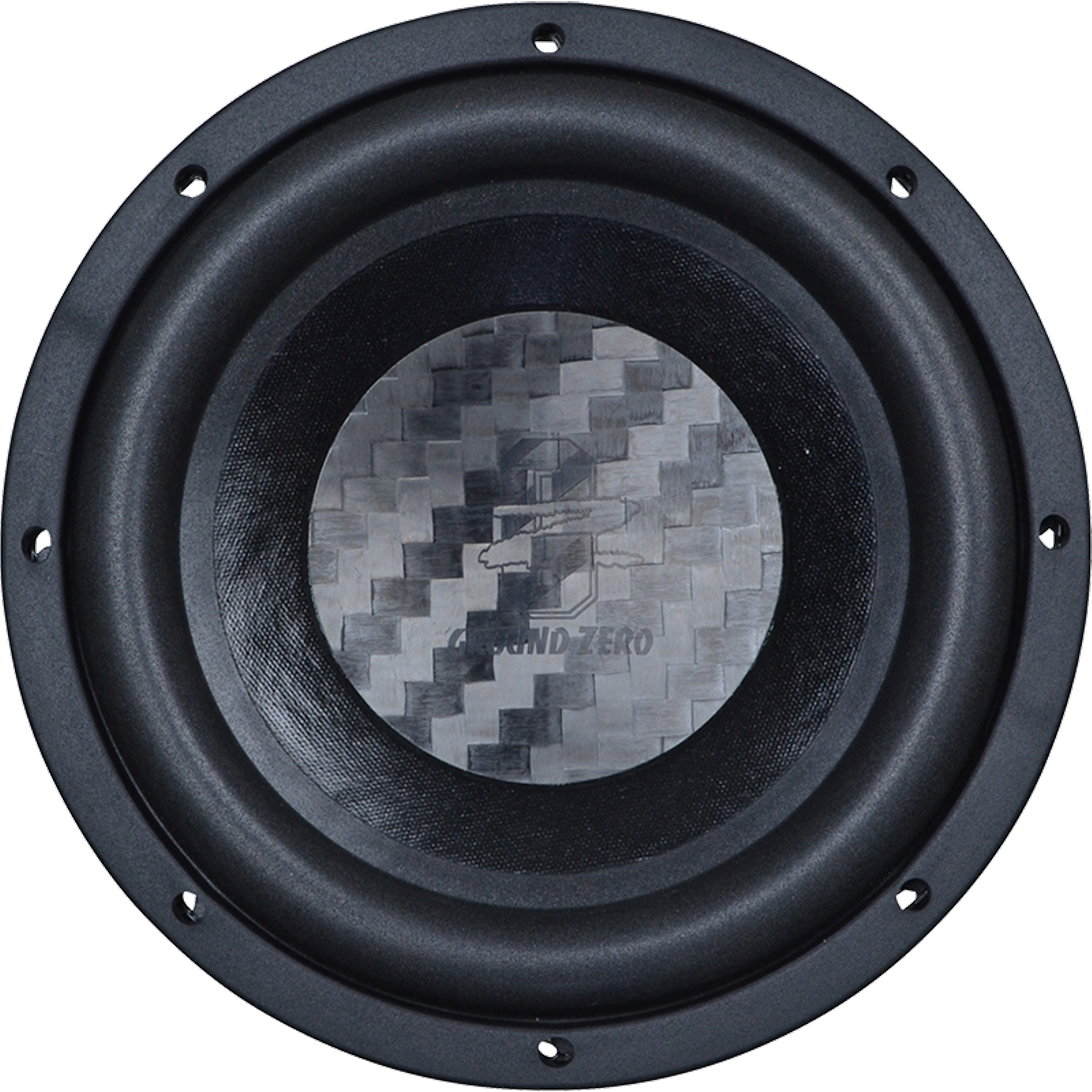

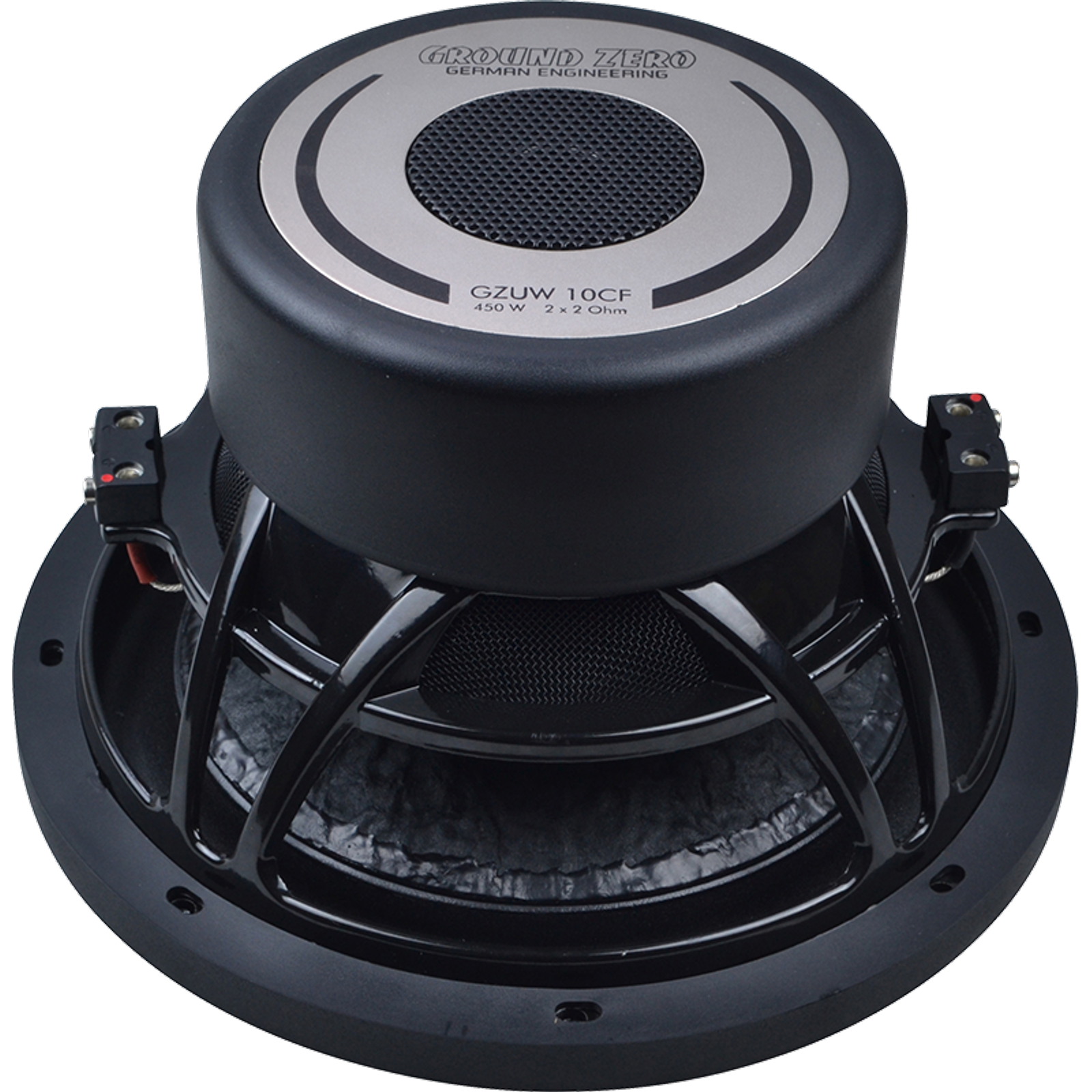

Ground Zero GZUW10CF

Ground Zero GZUW 10CF – 25 cm Sound-Quality Subwoofer mit Carbon-Dustcap und 450 Watt RMS

Der Ground Zero GZUW 10CF ist ein hochwertiger 25-cm-Sound-Quality-Subwoofer aus der URANIUM-Serie und wurde für präzise, kontrollierte und musikalische Basswiedergabe in anspruchsvollen Car-HiFi-Installationen entwickelt. Mit 450 Watt RMS, einer Leistungsempfehlung von 300 bis 600 Watt und einer Doppelschwingspule mit 2 × 2 Ohm bietet er eine starke Kombination aus Klangqualität, Pegelreserve und flexibler Verstärkeranbindung.

Die gepresste und beschichtete Papiermembran sorgt für eine schnelle, saubere und natürliche Basswiedergabe. In Verbindung mit der U-Form-Schaumsicke, der audiophilen Polycot-Zentrierung und dem stabilen Aluminium-Gusskorb arbeitet der Subwoofer kontrolliert und präzise – auch bei kräftigen Bassimpulsen und dynamischer Musik.

Die 50-mm-Kupferschwingspule bietet solide thermische Reserven und eine belastbare Ansteuerung im Alltag. Durch die Klippel-optimierte Konstruktion ist der GZUW 10CF auf geringe Verzerrungen, kontrollierte Auslenkung und hohe mechanische Präzision ausgelegt. Die Carbon-Staubschutzkalotte verleiht dem Subwoofer zudem eine hochwertige Optik und unterstreicht den Sound-Quality-Anspruch der URANIUM-Serie.

Mit 236 mm Einbaudurchmesser, 148 mm Einbautiefe und 20 mm maximaler Auslenkung eignet sich der GZUW 10CF ideal für hochwertige 25-cm-Gehäusekonzepte, bei denen präziser Bass, gute Tiefgangfähigkeit und alltagstaugliche Leistung gefragt sind.

Highlights

• 25 cm Sound-Quality Subwoofer
• Ground Zero URANIUM-Serie
• 450 Watt RMS Belastbarkeit
• Leistungsempfehlung von 300 bis 600 Watt
• Doppelschwingspule mit 2 × 2 Ohm
• Wirkungsgrad von 86 dB
• Klippel-optimierte Konstruktion
• Gepresste und beschichtete Papiermembran
• U-Form-Schaumsicke
• Aluminium-Gusskorb
• 50-mm-Kupferschwingspule
• Audiophile Polycot-Zentrierung
• Carbon-Dustcap
• Maximale Auslenkung 20 mm
• Resonanzfrequenz 40,2 Hz
• Gesamtgüte Qts 0,54
• Äquivalentes Luftvolumen Vas 21,8 Liter
• Einbaudurchmesser 236 mm
• Einbautiefe 148 mm
• Ideal für klangorientierte 25-cm-Subwoofer-Installationen

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero URANIUM
• Modell: GZUW 10CF
• Ausführung: High-Quality SQ Subwoofer
• Nenndurchmesser: 25 cm
• Baugröße: 10 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, Sound-Quality-Anlage, Kofferraumgehäuse, Seitenteilgehäuse oder individuelle Bassinstallation
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 450 Watt
• Leistungsempfehlung: 300 bis 600 Watt
• Impedanz: 2 × 2 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 50 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 86 dB
• Geeignet für Mono-Verstärker mit passender Leistung
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 4 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 1 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 1-Ohm-Betrieb nur mit 1-Ohm-stabiler Endstufe verwenden
• Reihenbetrieb auf 4 Ohm eignet sich für Verstärker mit passender Leistung an 4 Ohm
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: gepresstes und beschichtetes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: U-Form-Schaumsicke
• Zentrierung: audiophile Polycot-Zentrierung
• Dustcap: Carbon-Dustcap
• Lautsprecherkorb: Aluminium-Gusskorb
• Schwingspule: 50 mm Kupfer
• Mechanischer Aufbau für kontrollierte, präzise Basswiedergabe
• Konstruktion auf Sound-Quality, Impulstreue und saubere Membranführung ausgelegt

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 40,2 Hz
• Gesamtgüte Qts: 0,54
• Äquivalentes Luftvolumen Vas: 21,8 Liter
• Maximale Auslenkung Xmax: 20 mm
• Wirkungsgrad: 86 dB
• Parameter für präzise und kontrollierte 25-cm-Bassgehäuse geeignet
• Das Vas von 21,8 Litern unterstützt praxisgerechte Gehäusekonzepte mit moderatem Platzbedarf

Einbaumaße

• Nenndurchmesser: 25 cm
• Baugröße: 10 Zoll
• Einbaudurchmesser: 236 mm
• Einbautiefe: 148 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Geeignet für klassische 25-cm-Subwoofergehäuse und individuelle Basslösungen

Gehäuse und Anwendung

• Für hochwertige Sound-Quality-Gehäuse geeignet
• Für geschlossene Gehäuse und passende Bassreflexabstimmungen einsetzbar
• Gehäusevolumen und Abstimmung müssen zur gewünschten Basscharakteristik passen
• Geschlossene Gehäuse eignen sich besonders für präzisen, trockenen und kontrollierten Bass
• Bassreflexgehäuse können mehr Tiefgang und Pegel im unteren Bassbereich ermöglichen
• Stabiler und dichter Gehäusebau ist für saubere Basswiedergabe wichtig
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Abstimmung setzen
• Ideal für Musikliebhaber, die Bassqualität, Kontrolle und Alltagstauglichkeit kombinieren möchten

Klangliche Auslegung

• Sound-Quality-Abstimmung für präzise Musikwiedergabe
• Kontrollierte Bassimpulse durch stabile Papiermembran und Aluminium-Gusskorb
• Schnelle Ansprache für akkurate Kickbass- und Tiefbassanteile
• Musikalische und saubere Basswiedergabe
• Carbon-Dustcap für hochwertige Optik und stabile Membranmitte
• U-Form-Schaumsicke für kontrollierte Auslenkung
• Polycot-Zentrierung für präzise mechanische Führung
• Geeignet für klangorientierte Alltagsanlagen und hochwertige Basssysteme

Verstärkerempfehlung

• Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Empfohlene Verstärkerleistung: 300 bis 600 Watt
• Bei Parallelschaltung auf 1 Ohm ist ein 1-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Reihenschaltung auf 4 Ohm ist ein Verstärker mit passender Leistung an 4 Ohm sinnvoll
• Verstärkerleistung passend zur 450-Watt-RMS-Belastbarkeit wählen
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost nur vorsichtig verwenden, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem, Einbauort und Fahrzeug meist im Bassbereich setzen
• Subsonic-Filter bei Bassreflexgehäusen besonders wichtig
• Bei geschlossenen Gehäusen Subsonic-Filter je nach Abstimmung und gewünschtem Tiefgang wählen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen

Einbauhinweise

• Einbaudurchmesser von 236 mm beachten
• Einbautiefe von 148 mm vor dem Gehäusebau prüfen
• Gehäuse stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei höherer Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZUW 10CF Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
