Ground Zero GZUW8CF

Ground Zero GZUW 8CF – 20 cm Sound-Quality Subwoofer mit Carbon-Dustcap und 300 Watt RMS

Der Ground Zero GZUW 8CF ist ein hochwertiger 20-cm-Sound-Quality-Subwoofer aus der URANIUM-Serie und wurde für präzise, kontrollierte und musikalische Basswiedergabe in kompakten Car-HiFi-Installationen entwickelt. Mit 300 Watt RMS, einer Leistungsempfehlung von 200 bis 400 Watt und einer Doppelschwingspule mit 2 × 2 Ohm bietet er starke Reserven und flexible Anschlussmöglichkeiten für unterschiedliche Verstärkerkonzepte.

Die gepresste und beschichtete Papiermembran verbindet eine schnelle Ansprache mit guter Stabilität. In Kombination mit der U-Form-Schaumsicke, der audiophilen Polycot-Zentrierung und dem stabilen Aluminium-Gusskorb entsteht ein Subwoofer, der auch bei dynamischer Musikwiedergabe kontrolliert und sauber arbeitet. Die Carbon-Staubschutzkalotte unterstreicht den hochwertigen Aufbau und sorgt für eine edle Optik.

Die 50-mm-Kupferschwingspule ist auf zuverlässige Leistungsaufnahme und saubere Kontrolle ausgelegt. Durch die Klippel-optimierte Konstruktion werden mechanische Bewegungen gezielt kontrolliert, wodurch der GZUW 8CF eine präzise, impulstreue Basswiedergabe ermöglicht. Mit einer maximalen Auslenkung von 20 mm bietet der kompakte 8-Zoll-Subwoofer gute Hubreserven für kräftige Bassimpulse.

Dank seiner kompakten Einbaumaße mit 181 mm Einbaudurchmesser und nur 108 mm Einbautiefe eignet sich der GZUW 8CF ideal für platzsparende Gehäuse, dezente Kofferraumlösungen, Seitenteil-Installationen oder individuelle Sound-Quality-Setups mit begrenztem Platzangebot.

Highlights

• 20 cm Sound-Quality Subwoofer
• Ground Zero URANIUM-Serie
• 300 Watt RMS Belastbarkeit
• Leistungsempfehlung von 200 bis 400 Watt
• Doppelschwingspule mit 2 × 2 Ohm
• Wirkungsgrad von 83 dB
• Klippel-optimierte Konstruktion
• Gepresste und beschichtete Papiermembran
• Carbon-Staubschutzkalotte
• U-Form-Schaumsicke
• Aluminium-Gusskorb
• 50-mm-Kupferschwingspule
• Audiophile Polycot-Zentrierung
• Maximale Auslenkung 20 mm
• Resonanzfrequenz 56,9 Hz
• Gesamtgüte Qts 0,69
• Äquivalentes Luftvolumen Vas 4,8 Liter
• Einbaudurchmesser 181 mm
• Einbautiefe 108 mm
• Ideal für kompakte SQ-Subwoofer-Installationen

Technische Daten

Subwoofer-Typ

• Produkttyp: Subwoofer-Chassis
• Serie: Ground Zero URANIUM
• Modell: GZUW 8CF
• Ausführung: High-Quality SQ Subwoofer
• Nenndurchmesser: 20 cm
• Baugröße: 8 Zoll
• Einsatzbereich: Car-HiFi-Subwoofer, Sound-Quality-Anlage, kompaktes Kofferraumgehäuse, Seitenteilgehäuse oder individuelle Bassinstallation
• Konstruktion: Klippel-optimiert

Leistung und elektrische Daten

• RMS-Belastbarkeit: 300 Watt
• Leistungsempfehlung: 200 bis 400 Watt
• Impedanz: 2 × 2 Ohm
• Schwingspulentyp: Doppelschwingspule
• Schwingspulendurchmesser: 50 mm
• Schwingspulenmaterial: Kupfer
• Wirkungsgrad: 83 dB
• Geeignet für Mono-Verstärker mit passender Leistung
• Anschlussimpedanz abhängig von der Verschaltung der beiden Schwingspulen

Mögliche Schwingspulen-Verschaltung

• Beide Schwingspulen in Reihe: 4 Ohm Gesamtimpedanz
• Beide Schwingspulen parallel: 1 Ohm Gesamtimpedanz
• Verstärker muss zur gewählten Anschlussimpedanz passen
• 1-Ohm-Betrieb nur mit 1-Ohm-stabiler Endstufe verwenden
• Reihenbetrieb auf 4 Ohm eignet sich für Verstärker mit passender Leistung an 4 Ohm
• Einzelbetrieb einer Schwingspule nicht als dauerhafte Standardlösung empfohlen
• Vor dem Einschalten Anschlussimpedanz und Polarität prüfen

Membran und mechanischer Aufbau

• Membranmaterial: gepresstes und beschichtetes Papier
• Membranausführung: stabile Subwoofer-Konusmembran
• Sicke: U-Form-Schaumsicke
• Zentrierung: audiophile Polycot-Zentrierung
• Dustcap: Carbon-Dustcap

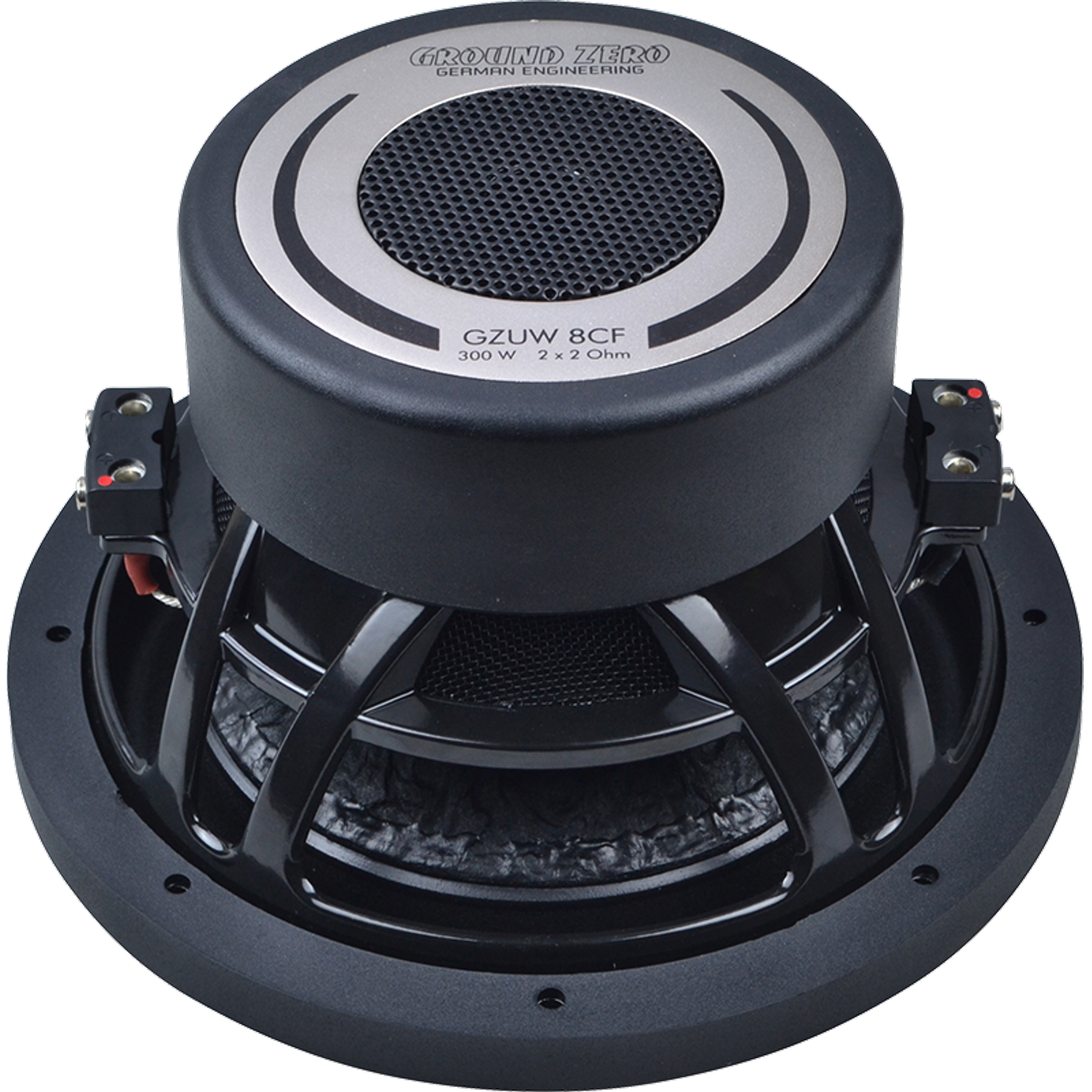

• Lautsprecherkorb: Aluminium-Gusskorb
• Schwingspule: 50 mm Kupfer
• Mechanischer Aufbau für kontrollierte, präzise Basswiedergabe
• Konstruktion auf Sound-Quality, Impulstreue und saubere Membranführung ausgelegt

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 56,9 Hz
• Gesamtgüte Qts: 0,69
• Äquivalentes Luftvolumen Vas: 4,8 Liter
• Maximale Auslenkung Xmax: 20 mm
• Wirkungsgrad: 83 dB
• Parameter für kompakte, kontrollierte Bassgehäuse geeignet
• Niedriges Vas ermöglicht platzsparende Gehäusekonzepte

Einbaumaße

• Nenndurchmesser: 20 cm
• Baugröße: 8 Zoll
• Einbaudurchmesser: 181 mm
• Einbautiefe: 108 mm
• Vor dem Gehäusebau Einbautiefe, Magnetfreiheit und Rückwandabstand prüfen
• Besonders geeignet für kompakte Einbauorte mit begrenztem Platzangebot

Gehäuse und Anwendung

• Für kompakte Sound-Quality-Gehäuse geeignet
• Für geschlossene Gehäuse und passende Bassreflexabstimmungen einsetzbar
• Gehäusevolumen und Abstimmung müssen zur gewünschten Basscharakteristik passen
• Geschlossene Gehäuse eignen sich besonders für präzisen, trockenen und kontrollierten Bass
• Bassreflexgehäuse können mehr Tiefgang und Pegel im unteren Bassbereich ermöglichen
• Stabiler und dichter Gehäusebau ist für saubere Basswiedergabe wichtig
• Bei Bassreflexbetrieb Subsonic-Filter passend zur Abstimmung setzen
• Ideal für dezente Basslösungen, bei denen Klangqualität und Platzersparnis im Vordergrund stehen

Klangliche Auslegung

• Sound-Quality-Abstimmung für präzise Musikwiedergabe
• Kontrollierte Bassimpulse durch stabile Papiermembran und Aluminium-Gusskorb
• Schnelle Ansprache für akkurate Kickbass- und Tiefbassanteile
• Gute Kontrolle bei kompakten Gehäusekonzepten
• Carbon-Dustcap für hochwertige Optik und stabile Membranmitte
• U-Form-Schaumsicke für saubere Auslenkung
• Polycot-Zentrierung für präzise mechanische Führung
• Geeignet für klangorientierte Alltagsanlagen und hochwertige kompakte Basssysteme

Verstärkerempfehlung

• Mono-Verstärker im Bereich der Herstellerempfehlung verwenden
• Empfohlene Verstärkerleistung: 200 bis 400 Watt
• Bei Parallelschaltung auf 1 Ohm ist ein 1-Ohm-stabiler Mono-Verstärker erforderlich
• Bei Reihenschaltung auf 4 Ohm ist ein Verstärker mit passender Leistung an 4 Ohm sinnvoll
• Verstärkerleistung passend zur 300-Watt-RMS-Belastbarkeit wählen
• Gain-Regler sorgfältig einstellen, um Clipping zu vermeiden
• Subsonic- und Tiefpassfilter korrekt setzen
• Bass Boost nur vorsichtig verwenden, da hohe Anhebungen Subwoofer und Verstärker stark belasten können

Empfohlene Filterung

• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Sinnvolle Tiefpassfrequenz abhängig vom Frontsystem, Einbauort und Fahrzeug meist im Bassbereich setzen
• Subsonic-Filter bei Bassreflexgehäusen besonders wichtig
• Bei geschlossenen Gehäusen Subsonic-Filter je nach Abstimmung und gewünschtem Tiefgang wählen
• Phase und Laufzeit auf Frontsystem und Hörposition abstimmen
• DSP- oder Verstärkerfilter zur sauberen Integration ins Gesamtsystem nutzen

Einbauhinweise

• Einbaudurchmesser von 181 mm beachten
• Einbautiefe von 108 mm vor dem Gehäusebau prüfen
• Gehäuse stabil, dicht und vibrationsarm ausführen
• Subwoofer fest und gleichmäßig mit dem Gehäuse verschrauben
• Anschlusskabel ausreichend dimensionieren
• Beide Schwingspulen korrekt verschalten
• Polarität beider Schwingspulen beachten
• Anschlussimpedanz vor dem Einschalten prüfen
• Verstärker vor dem ersten lauten Betrieb korrekt einstellen
• Subwoofer während der Einspielzeit nicht dauerhaft am Limit betreiben
• Bei hoher Leistung auf ausreichende Stromversorgung, saubere Masseverbindung und sichere Absicherung achten

Lieferumfang

• 1 × Ground Zero GZUW 8CF Subwoofer-Chassis
• Bedienungs- und Einbauhinweise
• Montagezubehör je nach Setumfang
