Helix Amplify 206DSP

HELIX AMPLIFY 206 DSP – kompakter 6-Kanal Class-D DSP-Verstärker mit hoher Leistung und maximaler Systemflexibilität

Der HELIX AMPLIFY 206 DSP vereint einen leistungsstarken 6-Kanal-Verstärker mit einem vollwertigen 8-Kanal-DSP in einem besonders kompakten Gehäuse. Damit eignet er sich ideal für anspruchsvolle Car-HiFi-Systeme, bei denen hohe Leistung, präzise Klangabstimmung und flexible Anschlussmöglichkeiten gefragt sind.

Alle sechs Verstärkerkanäle sind vollständig brückbar. Dadurch kann die Endstufe wahlweise als 3-, 4-, 5- oder 6-Kanal-System betrieben werden. Möglich sind beispielsweise ein vollaktives 3-Wege-Frontsystem, eine Kombination aus Front- und Hecklautsprechern oder ein 5-Kanal-Setup mit vier Lautsprecherkanälen und einem leistungsstarken Subwooferkanal. Im 5-Kanal-Betrieb stehen bis zu 4 × 100 Watt RMS an 4 Ohm und 1 × 380 Watt RMS gebrückt für den Subwoofer zur Verfügung.

Der integrierte 8-Kanal-Signalprozessor ermöglicht eine umfassende Anpassung an Fahrzeug, Lautsprecher und Hörposition. Equalizer, Laufzeitkorrektur, Aktivweichen, flexible Signalführung sowie verschiedene Klangfunktionen erlauben eine präzise Abstimmung. Die moderne 64-Bit-DSP-Architektur, hochwertige Signalwandler und die schnelle ACO-Plattform sorgen für eine saubere Signalverarbeitung und schnelle Umschaltung zwischen verschiedenen Sound-Setups.

Für die Integration in Werksanlagen stehen sechs High-Level-Eingänge mit ADEP.3, sechs Cinch-Eingänge und ein optischer Digitaleingang bereit. Zwei Cinch-Ausgänge mit bis zu 8 Volt ermöglichen den Anschluss zusätzlicher Verstärker. Start-Stopp-Kompatibilität, automatisches Einschalten und der Smart Control Port erleichtern den Einsatz in modernen Fahrzeugen.

Highlights

• Leistungsstarker 6-Kanal Class-D Verstärker mit integriertem 8-Kanal-DSP
• 6 × 100 Watt RMS an 4 Ohm oder 6 × 190 Watt RMS an 2 Ohm
• Vollständig brückbare Kanäle mit bis zu 3 × 380 Watt RMS an 4 Ohm
• Flexibler Betrieb als 3-, 4-, 5- oder 6-Kanal-Verstärker
• Ideal für vollaktive 2- und 3-Wege-Systeme sowie Subwoofer-Setups
• 64-Bit Audio-DSP mit Equalizer, Laufzeitkorrektur und Aktivweichen
• Sechs Cinch- oder High-Level-Eingänge für universelle Integration
• ADEP.3-Schaltkreis zur problemlosen Anbindung an Werksradios
• Optischer SPDIF-Digitaleingang und zwei 8-Volt-Cinch-Ausgänge
• Smart Control Port für optionale Fernbedienungen und Zubehör
• Start-Stopp-fähig bis kurzzeitig 6 Volt Betriebsspannung
• Kompaktes Gehäuse mit nur 40 mm Bauhöhe

Technische Daten

Verstärker und Kanäle

• Gerätetyp: Mehrkanal-DSP-Verstärker
• Verstärkerkanäle: 6
• DSP-Ausgangskanäle: 8
• Verstärkertechnologie: Class D
• Kanalbetrieb: 3-, 4-, 5- oder 6-Kanal konfigurierbar
• Brückenbetrieb: Alle Verstärkerkanäle paarweise brückbar
• Mindestimpedanz im Stereobetrieb: 2 Ohm
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Ausgangsleistung bei 14,4 Volt

• Leistung an 4 Ohm: 6 × 100 Watt RMS
• Leistung an 2 Ohm: 6 × 190 Watt RMS
• Gebrückte Leistung an 4 Ohm: 3 × 380 Watt RMS
• 5-Kanal-Konfiguration: 4 × 100 Watt RMS an 4 Ohm plus 1 × 380 Watt RMS gebrückt an 4 Ohm
• Maximale Leistung eines einzelnen Kanals: bis zu 240 Watt RMS an 2 Ohm
• Maximale gebrückte Leistung eines Kanalpaares: bis zu 480 Watt RMS an 4 Ohm
• Leistungsangaben RMS: bei maximal 1 % THD+N, sofern nicht anders angegeben

DSP und Signalverarbeitung

• Integrierter Signalprozessor: 8-Kanal-DSP
• DSP-Architektur: 64 Bit Fixed Point
• DSP-Rechenleistung: 1 × 295 MHz
• Rechenkapazität: bis zu 1,2 Milliarden MAC-Operationen pro Sekunde
• Abtastrate: 48 kHz
• A/D-Wandler: BurrBrown, 24 Bit
• D/A-Wandler: AKM, 24 Bit
• Steuerplattform: 32-Bit ACO CoProcessor
• Sound-Setups: bis zu 10 Konfigurationen speicher- und umschaltbar
• Konfiguration: über DSP PC-Tool 6
• Equalizer: parametrisch einstellbar
• Aktivweichen: frei konfigurierbare Hochpass-, Tiefpass- und Bandpassfilter
• Laufzeitkorrektur: kanalgetrennt einstellbar
• Routing: flexible Zuordnung der Eingangs-, virtuellen und Ausgangskanäle
• Virtual Channel Processing: vorhanden
• Input Equalizer: vorhanden
• Automatische Frequenzgangkorrektur über TuneEQ möglich
• Integrierter Echtzeit-Analysator zur Unterstützung der Abstimmung

DSP-Klangfunktionen

• RealCenter: Erzeugung eines dynamisch gesteuerten Centersignals
• Augmented Bass Processing: dynamische Optimierung der Basswiedergabe
• Dynamic Bass Enhancement: lautstärkeabhängige Tieftonoptimierung
• SubXpander: Ergänzung subharmonischer Bassanteile
• Dynamic Loudness Control: dynamische Anpassung an die Lautstärke
• Remote Tone Control: optionale Fernregelung von Höhen und Tiefen
• Advanced Input Signal Analyzer: Analyse werkseitig bearbeiteter Eingangssignale
• Input Signal Analyzer: Prüfung und Bewertung der Eingangssignale

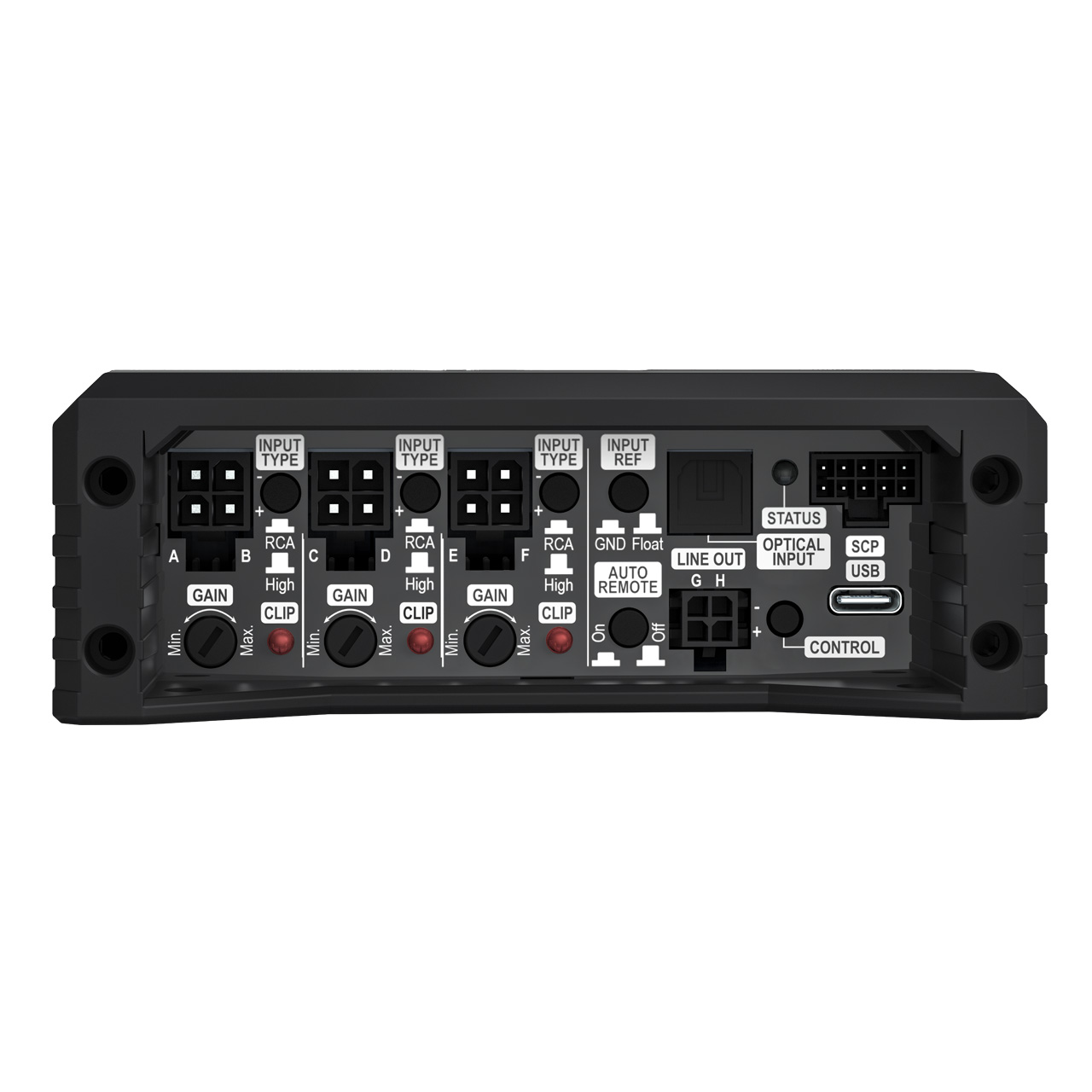

Analoge Eingänge

• Cinch-Eingänge: 6 Kanäle
• High-Level-Lautsprechereingänge: 6 Kanäle
• Eingangsbetrieb: wahlweise Cinch oder High-Level
• Cinch-Eingangsempfindlichkeit: 1 bis 8 Volt
• High-Level-Eingangsempfindlichkeit: 2 bis 16 Volt
• Cinch-Eingangsimpedanz: 4,8 kOhm
• High-Level-Eingangsimpedanz: 9 bis 33 Ohm oder 20 kOhm mit ADEP.3
• Remote-Eingänge: 2
• Automatische Einschaltung: über High-Level-Signal möglich
• ADEP.3: intelligente Lastanpassung für Diagnose- und Werksradiosysteme

Digitale Eingänge

• Optischer Digitaleingang: 1 × SPDIF
• Unterstützte Abtastraten am Digitaleingang: 12 bis 96 kHz

Ausgänge

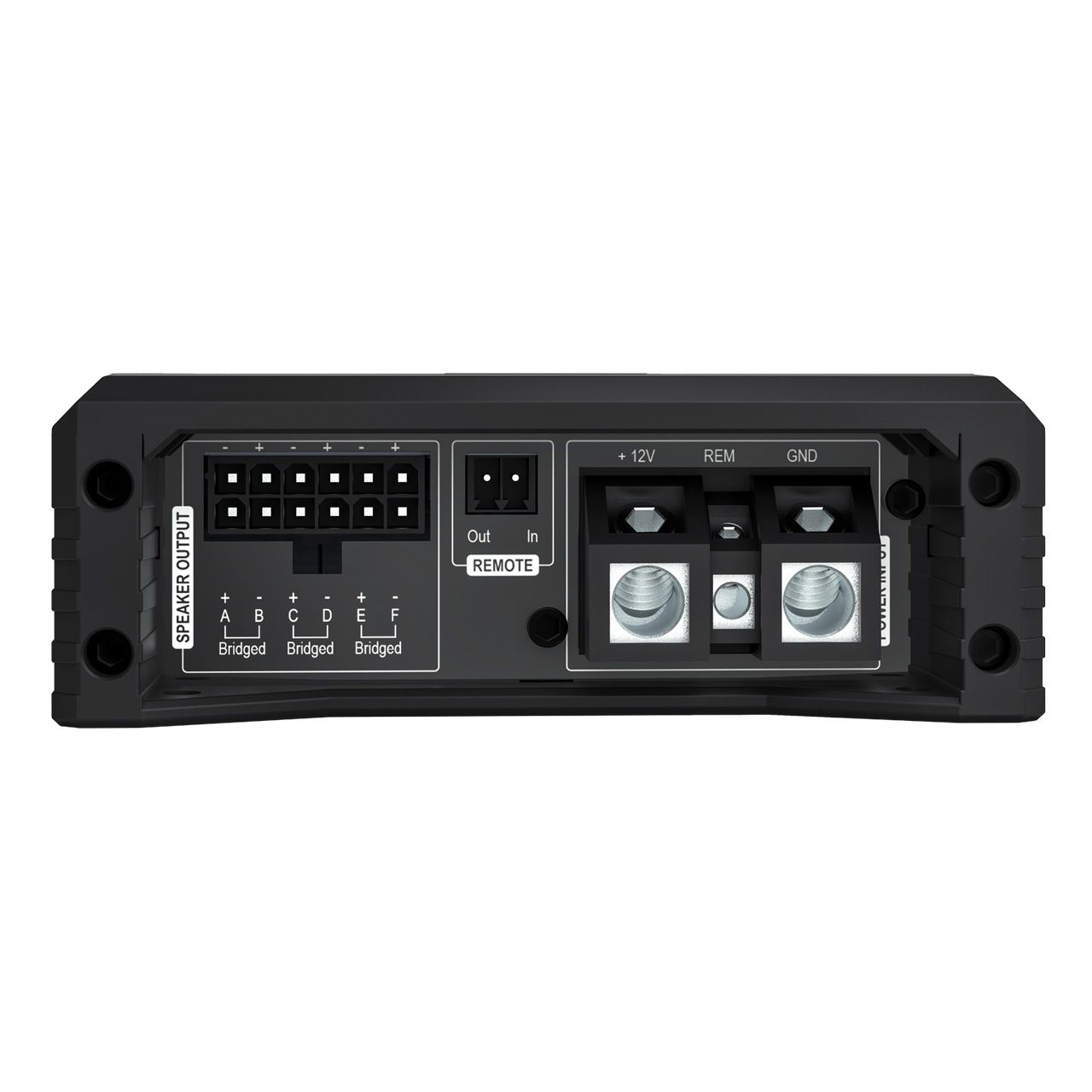

• Lautsprecherausgänge: 6
• Cinch-Vorverstärkerausgänge: 2
• Cinch-Ausgangsspannung: bis zu 8 Volt
• Remote-Ausgang: 1
• Maximaler Remote-Ausgangsstrom: 500 mA
• Cinch-Ausgänge DSP-gesteuert und für zusätzliche Verstärker nutzbar

Audio-Kennwerte

• Frequenzbereich: 20 Hz bis 22.000 Hz
• Signal-Rauschabstand über Analogeingang: 99 dB, A-bewertet, bei Maximalleistung
• Signal-Rauschabstand über Digitaleingang: 102 dB, A-bewertet, bei Maximalleistung
• Klirrfaktor THD bei 1 kHz, 1 Watt an 4 Ohm: unter 0,005 %
• Klirrfaktor THD+N bei 1 kHz, 1 Watt an 4 Ohm: unter 0,02 %
• Dämpfungsfaktor: 70

Stromversorgung und Sicherungen

• Betriebsspannung: 10,5 bis 16 Volt
• Start-Stopp-Fähigkeit: kurzzeitig bis 6 Volt für maximal 5 Sekunden
• Maximale Stromaufnahme bei 12 Volt: 93 Ampere
• Leerlaufstromaufnahme: 1.100 mA
• Sicherungen: 3 × 25 A LP-Mini-Stecksicherung
• Gesamtabsicherung am Gerät: 75 A
• Empfohlene Stromverkabelung: passend zur maximalen Stromaufnahme und Leitungslänge dimensionieren

Anschlüsse und Bedienung

• Smart Control Port: vorhanden
• Anschluss optionaler Fernbedienungen: möglich
• USB-Anschluss zur DSP-Konfiguration: vorhanden
• Auto-Remote-Schalter: vorhanden
• Clipping-Anzeige: vorhanden
• Anschluss- und Bedienelemente durch abnehmbare Blende geschützt

Temperatur und Schutz

• Betriebstemperaturbereich: −40 °C bis +70 °C
• Schutzfunktionen: gegen Übertemperatur, Überlast und Kurzschluss
• Hocheffizientes Class-D-Konzept für geringe Wärmeentwicklung

Abmessungen

• Höhe: 40 mm
• Breite: 263 mm
• Tiefe: 114 mm
• Bauform: besonders kompakt und flach

Lieferumfang

• 1 × HELIX AMPLIFY 206 DSP
• 2 × Inbusschlüssel
• 1 × Befestigungsmaterial
• 5 × Anschlusskabel
• 1 × USB-Kabel
• 3 × Sicherung
• 1 × Bedienungsanleitung
