MOSCONI PRO 4|10-AAB EVO – audiophiler 4-Kanal High-End-Verstärker mit Class-AAB-Technologie

Der MOSCONI PRO 4|10-AAB EVO ist ein kompromisslos auf Klangqualität ausgelegter 4-Kanal-Verstärker für anspruchsvolle Car-HiFi-Systeme. Seine innovative AAB-Ausgangsstufe verbindet die klanglichen Vorteile einer Class-A-Schaltung mit den Leistungsreserven eines leistungsstarken Mehrkanalverstärkers. Die ersten 10 Watt je Kanal an 4 Ohm werden im echten Class-A-Betrieb bereitgestellt – genau in dem Leistungsbereich, der beim normalen Musikhören besonders häufig genutzt wird.

Bei höherem Leistungsbedarf stellt die Endstufe bis zu 4 × 80 Watt RMS an 4 Ohm, 4 × 130 Watt RMS an 2 Ohm oder 2 × 220 Watt RMS gebrückt an 4 Ohm zur Verfügung. Damit eignet sie sich für hochwertige Front- und Hecksysteme, vollaktive Mehrwege-Anlagen sowie leistungsstarke Stereo- oder Subwoofer-Konfigurationen.

Das besondere AAB-Konzept überwacht und regelt die einzelnen Leistungstransistoren separat. Lokale Regelkreise gleichen Unterschiede durch Temperatur, Last, Stromfluss und Bauteiltoleranzen aus. Das unterstützt einen stabilen Arbeitspunkt, eine gleichmäßige Verstärkung und eine kontrollierte Signalverarbeitung – auch bei komplexen Lautsprecherlasten und dynamischen Musiksignalen.

Ein weiterer Schwerpunkt liegt auf der konsequenten Trennung von empfindlichem Audiosignalweg und leistungsstarker Stromversorgung. Dadurch werden interne Einstreuungen und Rückwirkungen des Netzteils auf das Musiksignal reduziert. Das Resultat ist eine ruhige, fein aufgelöste und räumlich stabile Wiedergabe mit hoher Kontrolle bis in anspruchsvolle Pegelbereiche.

Highlights

• Audiophiler 4-Kanal-High-Performance-Verstärker
• Innovative MOSCONI Class-AAB-Technologie
• Erste 4 × 10 Watt an 4 Ohm im echten Class-A-Betrieb
• 4 × 80 Watt RMS an 4 Ohm
• 4 × 130 Watt RMS an 2 Ohm
• 2 × 220 Watt RMS gebrückt an 4 Ohm
• Vollständig brückbare Kanalpaare
• Als 4-, 3- oder 2-Kanal-Verstärker einsetzbar
• Separate Überwachung und Regelung der Leistungstransistoren
• Hohe Stabilität bei Temperatur- und Lastveränderungen
• Getrennte Signal- und Strompfade
• DirectDSP-Eingang für externe Signalprozessoren
• Reproduzierbare Eingangsempfindlichkeit über DIP-Schalter
• Einstellbereich von 1 bis 8,75 Volt
• Einstellung in präzisen 0,25-Volt-Schritten
• Keine verschleißanfälligen Gain-Potentiometer
• Signal-Rauschabstand von 108 dB
• Hochwertiges schwarzes Aluminiumgehäuse
• Kompakte Abmessungen trotz audiophiler Verstärkertechnik

Technische Daten

Verstärker und Einsatzbereich

• Produkttyp: analoger 4-Kanal-High-End-Verstärker
• Produktserie: MOSCONI PRO EVO
• Verstärkerkanäle: 4
• Verstärkertechnologie: Class AAB
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal gebrückt
• Kanalpaare vollständig brückbar
• Geeignet für: hochwertige Frontsysteme, Hecksysteme, vollaktive Mehrwege-Systeme, Tieftöner und Subwoofer
• Auslegung: maximale Klangpräzision, Kontrolle und Signaltreue
• Gehäuseausführung: Schwarz

Ausgangsleistung

• Ausgangsleistung an 4 Ohm: 4 × 80 Watt RMS
• Ausgangsleistung an 2 Ohm: 4 × 130 Watt RMS
• Ausgangsleistung gebrückt an 4 Ohm: 2 × 220 Watt RMS
• Echter Class-A-Bereich an 4 Ohm: 4 × 10 Watt
• Mindestimpedanz im Einzelkanalbetrieb: 2 Ohm
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

Mögliche Systemkonfigurationen

• 4-Kanal-Betrieb: vier Lautsprecher separat
• Front-/Rear-Konfiguration: zwei Front- und zwei Hecklautsprecher
• Vollaktives 2-Wege-System: zwei Hochtöner und zwei Tiefmitteltöner
• 3-Kanal-Betrieb: zwei Lautsprecher plus ein gebrückter Subwoofer
• 2-Kanal-Brückenbetrieb: zwei besonders leistungsstarke Lautsprecher oder Tieftöner
• Gebrückter Subwooferbetrieb mit mindestens 4 Ohm Anschlussimpedanz
• DSP-gesteuerte Mehrwege-Systeme über den DirectDSP-Eingang

Class-AAB-Technologie

• Spezielles analoges Verstärkerkonzept mit lokal geregelten Leistungstransistoren
• Jeder Leistungstransistor wird separat überwacht und geregelt
• Individuelle Regelung des optimalen Arbeitsbereichs
• Kompensation von Bauteiltoleranzen
• Stabilisierung bei Temperaturveränderungen
• Anpassung an wechselnde Strom- und Lastbedingungen
• Reduzierung thermischer Drift
• Gleichmäßigere Belastungsverteilung innerhalb der Ausgangsstufe
• Stabiler Arbeitspunkt auch bei dynamischen Musiksignalen
• Erste 10 Watt pro Kanal an 4 Ohm im echten Class-A-Betrieb

Klangliche Auslegung

• Hohe Detailauflösung
• Präzise Mikrodynamik
• Stabile räumliche Abbildung
• Natürliche und strukturierte Wiedergabe
• Kontrolliertes Verhalten bei hohen Pegeln
• Ruhiges Klangbild auch unter steigender Belastung
• Hohe Lautsprecherkontrolle bei komplexen Lastverläufen
• Analoge Signalverarbeitung ohne integrierte digitale Klangbearbeitung

Interner Aufbau

• Konsequente Trennung von Audiosignalweg und Stromversorgung
• Separate Signal- und Leistungsbereiche auf Layout- und Masseebene
• Reduzierte Beeinflussung des Audiosignals durch hohe Netzteilströme
• Verringerung interner Einstreuungen
• Reduzierte Rückwirkungen der Lautsprecherlast auf die Signalverarbeitung
• Leistungsstarkes Netzteil für stabile Versorgung
• Interne Überwachung von Temperatur und Betriebszustand

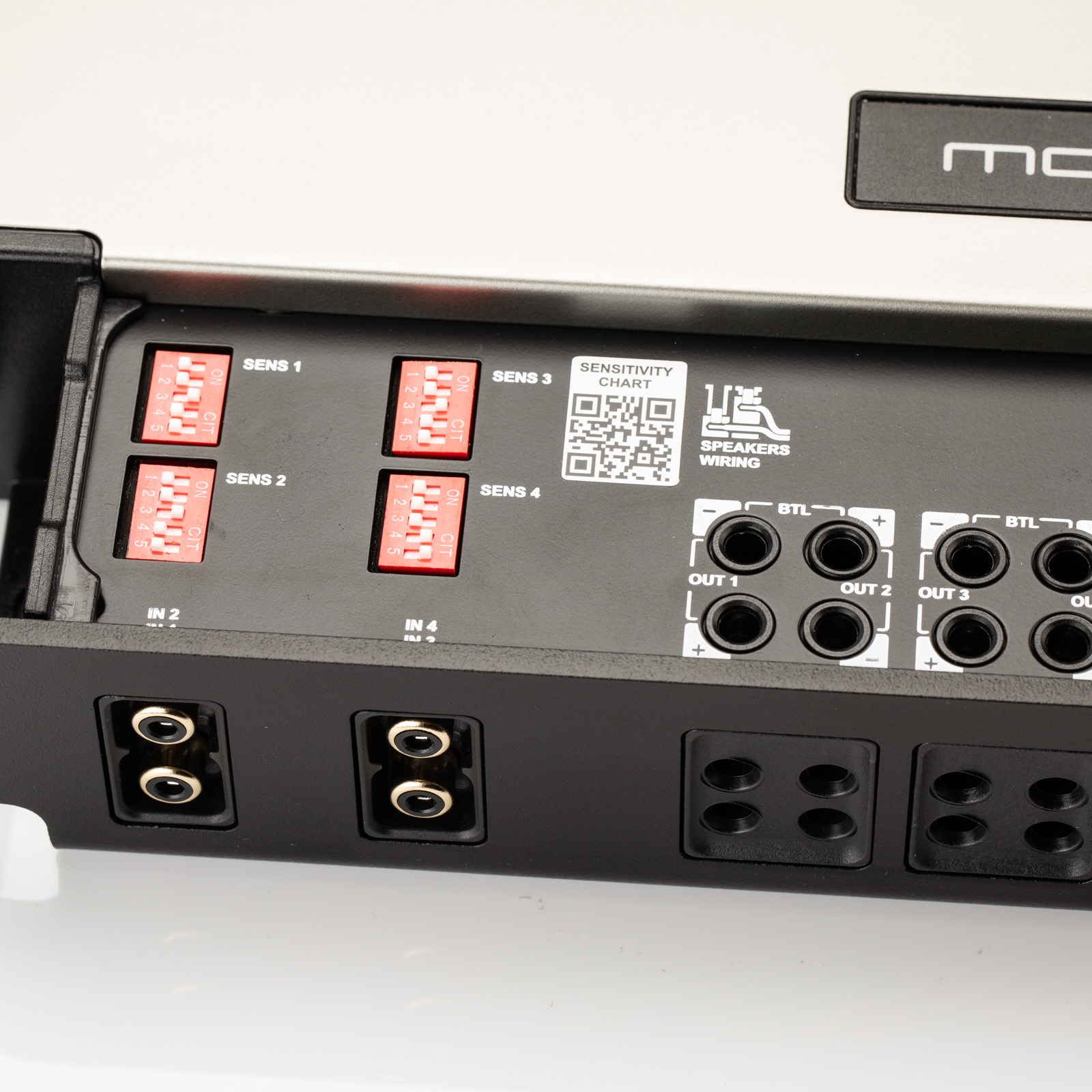

Eingangsempfindlichkeit

• Einstellbereich: 1 bis 8,75 Volt
• Einstellung kanalgetrennt möglich
• Abstufung: 0,25 Volt
• Einstellung über DIP-Schalter
• Mechanische Gain-Potentiometer: nicht vorhanden
• Einstellungen exakt reproduzierbar
• Keine alters- oder vibrationsbedingten Veränderungen eines Potentiometers
• Geeignet für DSPs und Signalquellen mit hoher Ausgangsspannung

DirectDSP-Eingang

• DirectDSP-Modus: vorhanden
• Direkte Verbindung mit einem externen DSP möglich
• Optimiert für vollständig DSP-gesteuerte Audiosysteme
• Zusätzliche interne Signalbearbeitung wird umgangen
• Kurzer und verlustarmer Signalweg
• Eingangssignal wird ohne zusätzliche Filterung an die Verstärkerstufe weitergegeben
• Ideal für Anlagen mit zentraler Frequenzweichen-, Laufzeit- und Equalizer-Steuerung im DSP

Frequenzweiche und Filter

• Integrierte klassische Aktivweiche: nicht vorhanden
• Frequenzweichenfunktion: ausschließlich über DirectDSP-System beziehungsweise externe Signalverarbeitung
• Hochpassfilter: extern über DSP oder Signalquelle einzustellen
• Tiefpassfilter: extern über DSP oder Signalquelle einzustellen
• Bandpassfilter: extern über DSP oder Signalquelle einzustellen
• Laufzeitkorrektur und Equalizing: extern über DSP
• Besonders für professionelle und audiophile DSP-Anlagen vorgesehen

Analoge Eingänge

• Analoger Mehrkanaleingang für vier Verstärkerkanäle
• Eingangsspannungsbereich: 1 bis 8,75 Volt
• Kanalgetrennte Pegelanpassung
• Direkte Ansteuerung durch hochwertige Vorverstärkerausgänge möglich
• Direkte Ansteuerung durch externe DSPs möglich
• High-Level-Eingang: nicht als integrierte Standardfunktion ausgewiesen

Audio-Kennwerte

• Signal-Rauschabstand: 108 dB
• Analoge Verstärkerarchitektur
• Signalverarbeitung auf hohe Linearität und geringe Störeinflüsse ausgelegt
• Hoher Dynamikumfang für fein abgestufte Musiksignale
• Stabiler Signalweg auch bei hohen Ausgangsleistungen

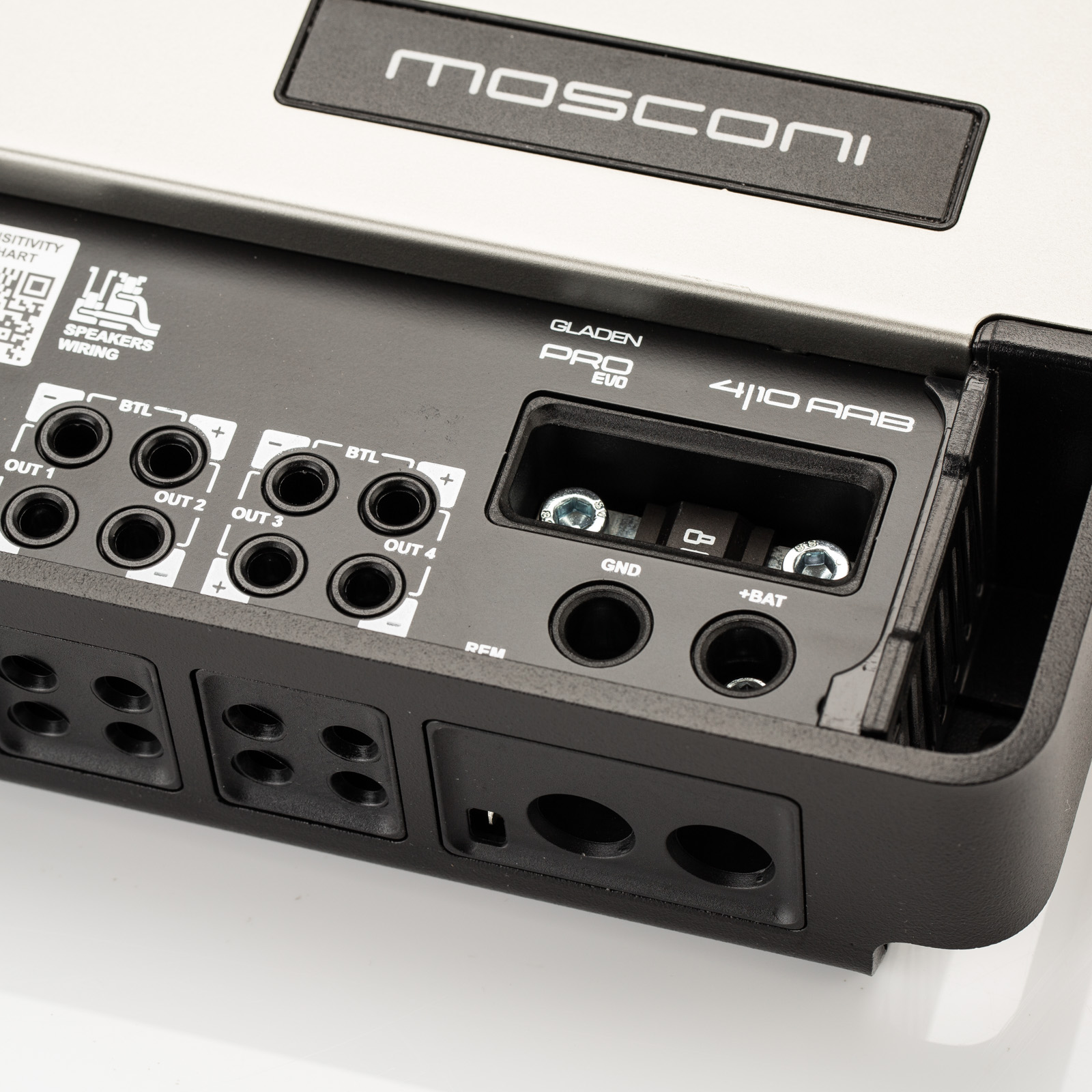

Stromversorgung

• Betriebsspannungsbereich: 10 bis 16 Volt DC
• Auslegung für 12-Volt-Fahrzeugbordnetze
• Leistungsstarkes internes Netzteil
• Versorgung für hohe Strom- und Dynamikanforderungen optimiert
• Plus- und Masseverkabelung entsprechend Leistung, Kabellänge und Einbausituation dimensionieren
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Fester, korrosionsfreier Massepunkt erforderlich

Kühlung und Betriebssicherheit

• Internes Temperaturmanagement
• Überwachung des Betriebszustands
• Stabile Arbeitsweise auch bei hoher Dauerbelastung
• Aluminiumgehäuse zur Wärmeableitung
• Ausreichende Luftzirkulation am Montageort erforderlich
• Kühlflächen nicht durch Teppich, Verkleidungen oder Gepäck abdecken
• Montage im trockenen Fahrzeuginnenraum

Abmessungen und Gewicht

• Breite: 235 mm
• Tiefe: 205 mm
• Höhe: 55 mm
• Abmessungen: 235 × 205 × 55 mm
• Gewicht: 2,4 kg
• Gehäusefarbe: Schwarz
• Kompakte Bauform für eine analoge High-End-Endstufe

Einbauhinweise

• Für optimale Ergebnisse mit einem hochwertigen externen DSP kombinieren
• Frequenzweichen und Schutzfilter vor der Inbetriebnahme im DSP konfigurieren
• Lautsprecherimpedanz von mindestens 2 Ohm pro Kanal beachten
• Im Brückenbetrieb mindestens 4 Ohm verwenden
• Strom- und Signalleitungen getrennt voneinander verlegen
• Kurze und ausreichend dimensionierte Masseverbindung herstellen
• Verstärker vibrationssicher montieren
• Für ausreichenden Abstand zu wärmeempfindlichen Komponenten sorgen

Lieferumfang

• 1 × MOSCONI PRO 4|10-AAB EVO Verstärker
• Anschluss- und Montagematerial gemäß Serienausstattung
• Bedienungs- und Installationsanleitung
