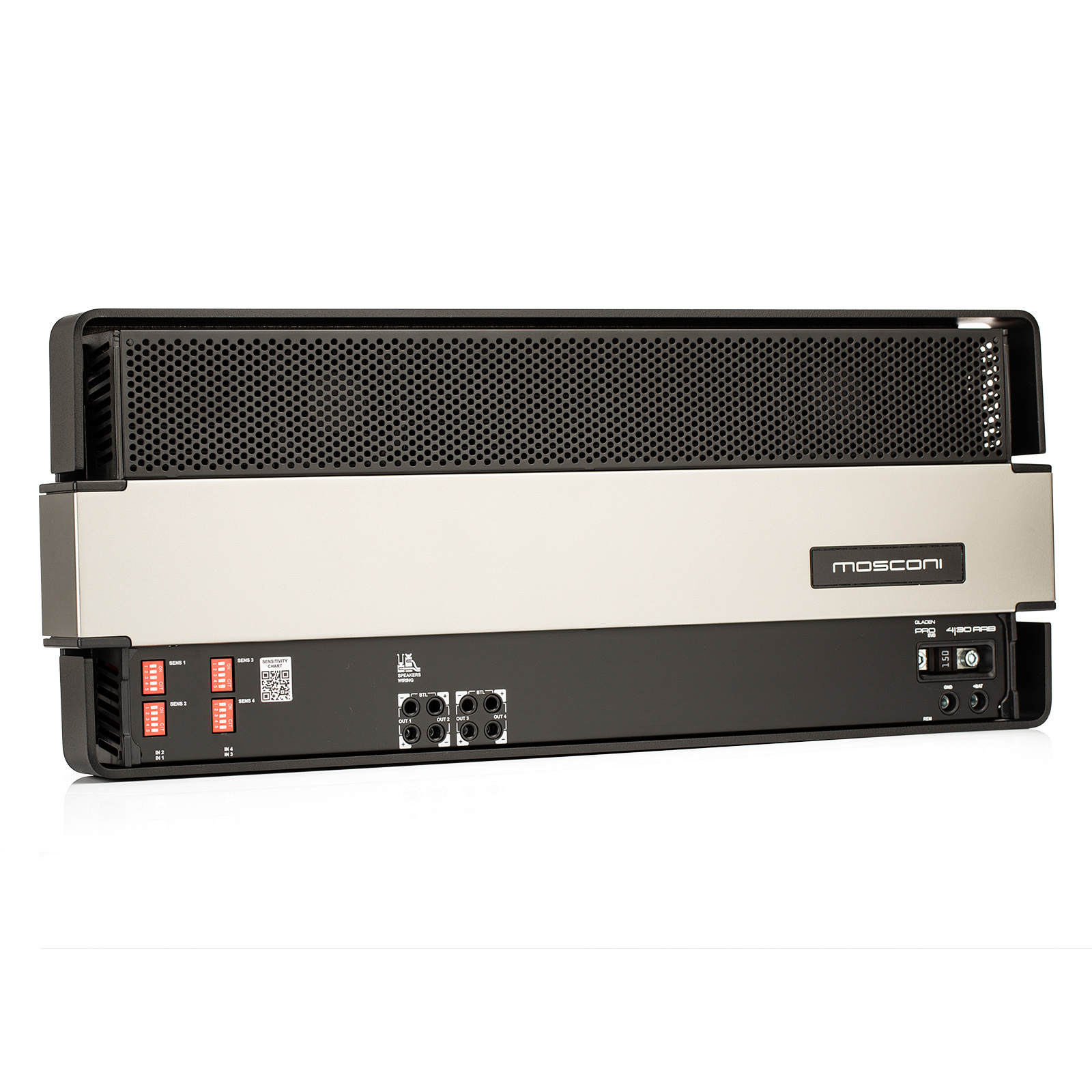

MOSCONI PRO 4|30-AAB EVO – audiophiler 4-Kanal High-End-Verstärker mit 30 Watt echtem Class-A-Bereich

Der MOSCONI PRO 4|30-AAB EVO ist ein kompromisslos auf Klangqualität, Kontrolle und Leistungsreserven ausgelegter 4-Kanal-Verstärker. Seine aufwendige AAB-Technologie erweitert den reinen Class-A-Arbeitsbereich auf 30 Watt pro Kanal an 4 Ohm. Gerade bei normalen bis gehobenen Hörpegeln arbeitet die Endstufe damit besonders linear und ermöglicht eine fein aufgelöste, natürliche und räumlich stabile Musikwiedergabe.

Steigt der Leistungsbedarf, stellt der Verstärker bis zu 4 × 150 Watt an 4 Ohm, 4 × 240 Watt an 2 Ohm oder 2 × 480 Watt im Brückenbetrieb an 4 Ohm bereit. Dadurch eignet sich die PRO 4|30-AAB EVO für leistungsstarke Front- und Hecksysteme, vollaktive 2-Wege-Anlagen sowie Konfigurationen mit gebrückten Tieftönern oder Subwoofern.

Bei der AAB-Ausgangsstufe wird jeder Leistungstransistor einzeln überwacht und geregelt. Lokale Regelkreise gleichen Einflüsse durch Temperatur, Stromfluss, Lautsprecherlast und Bauteiltoleranzen aus. Das reduziert thermische Drift und ungleichmäßige Belastungen innerhalb der Ausgangsstufe. Auch bei hohen Pegeln und komplexen Lautsprecherlasten bleibt die Signalverarbeitung stabil und kontrolliert.

Die interne Architektur trennt den empfindlichen Audiosignalweg konsequent von der leistungsstarken Stromversorgung. Dadurch werden Einstreuungen, Versorgungsschwankungen und Rückwirkungen dynamischer Lautsprecherlasten reduziert. Das Audiosignal bleibt auch bei hoher Ausgangsleistung sauber, strukturiert und unverfälscht.

Für vollständig DSP-gesteuerte Anlagen besitzt die Endstufe einen optimierten DirectDSP-Eingang. Die Eingangsempfindlichkeit wird nicht über herkömmliche Potentiometer, sondern kanalgetrennt über DIP-Schalter eingestellt. Der Bereich von 1 bis 8,75 Volt lässt sich in präzisen 0,25-Volt-Schritten konfigurieren und jederzeit exakt reproduzieren.

Highlights

• Audiophiler 4-Kanal-High-Performance-Verstärker
• Moderne MOSCONI AAB-Verstärkertechnologie
• 4 × 30 Watt an 4 Ohm im echten Class-A-Betrieb
• 4 × 150 Watt Ausgangsleistung an 4 Ohm
• 4 × 240 Watt Ausgangsleistung an 2 Ohm
• 2 × 480 Watt gebrückt an 4 Ohm
• Als 4-, 3- oder 2-Kanal-Verstärker einsetzbar
• Vollständig brückbare Kanalpaare
• Separate Überwachung und Regelung jedes Leistungstransistors
• Stabiler Arbeitspunkt bei Temperatur- und Lastveränderungen
• Konsequente Trennung von Signal- und Strompfaden
• Optimierter DirectDSP-Eingang
• Eingangsempfindlichkeit über DIP-Schalter einstellbar
• Präzise Einstellung in 0,25-Volt-Schritten
• Keine verschleißanfälligen Gain-Potentiometer
• Signal-Rauschabstand von 120 dB
• Betriebsspannungsbereich von 9 bis 16 Volt
• Leistungsstarkes Netzteil und interne Zustandsüberwachung
• Massives schwarzes Gehäuse
• Entwickelt für anspruchsvolle aktive High-End-Systeme

Technische Daten

Verstärker und Einsatzbereich

• Produkttyp: analoger 4-Kanal-High-End-Verstärker
• Produktserie: MOSCONI PRO EVO
• Modell: PRO 4|30-AAB EVO
• Anzahl der Verstärkerkanäle: 4
• Verstärkertechnologie: Advanced AAB
• Reiner Class-A-Arbeitsbereich: bis 30 Watt pro Kanal an 4 Ohm
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal gebrückt
• Kanalpaare: vollständig brückbar
• Geeignet für Frontsysteme, Hecksysteme und aktive Mehrwege-Anlagen
• Geeignet für leistungsstarke Tiefmitteltöner und Tieftöner
• Gebrückter Subwooferbetrieb möglich
• Auslegung auf maximale Klangpräzision und Lautsprecherkontrolle

Ausgangsleistung

• Ausgangsleistung an 4 Ohm: 4 × 150 Watt
• Ausgangsleistung an 2 Ohm: 4 × 240 Watt
• Brückenleistung an 4 Ohm: 2 × 480 Watt
• Class-A-Leistung an 4 Ohm: 4 × 30 Watt
• Maximale Gesamtleistung im 2-Ohm-Betrieb: 960 Watt
• Maximale Gesamtleistung im Brückenbetrieb: 960 Watt
• Mindestimpedanz im Einzelkanalbetrieb: 2 Ohm
• Mindestimpedanz im Brückenbetrieb: 4 Ohm

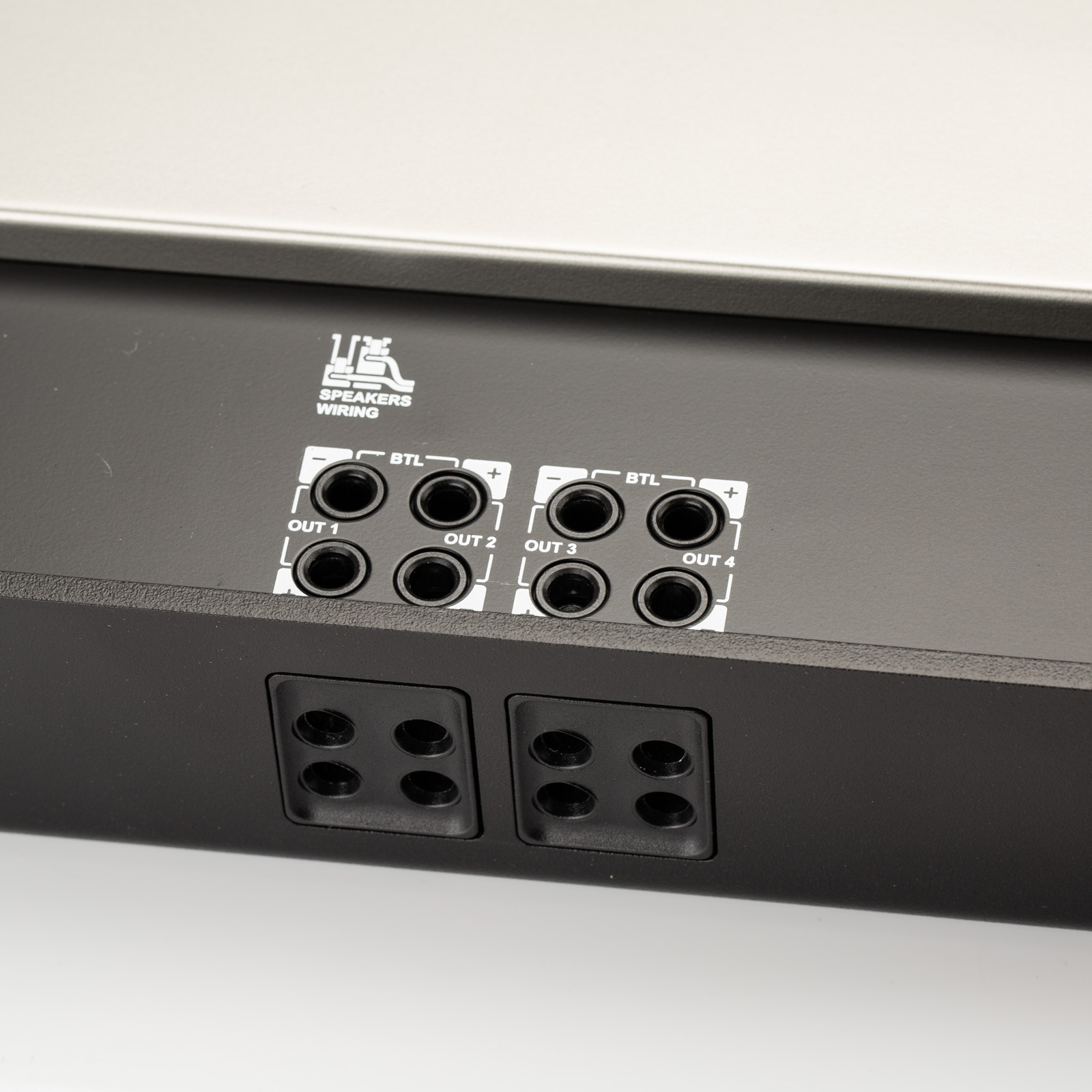

Mögliche Systemkonfigurationen

• Vier Lautsprecher über vier separate Verstärkerkanäle
• Zwei Front- und zwei Hecklautsprecher
• Vollaktives 2-Wege-System mit zwei Hochtönern und zwei Tiefmitteltönern
• Zwei Lautsprecher plus ein gebrückter 4-Ohm-Subwoofer
• Zwei gebrückte Lautsprecher oder Tieftöner mit jeweils mindestens 4 Ohm
• DSP-gesteuertes Mehrwege-System über DirectDSP
• Leistungsstarkes Frontsystem mit zusätzlichem gebrücktem Tieftonkanal

AAB-Technologie

• Erweiterter Class-A-Arbeitsbereich bis 30 Watt je Kanal
• Separate Überwachung jedes einzelnen Leistungstransistors
• Lokale Regelkreise auf Bauteilebene
• Individuelle Arbeitspunktregelung der Leistungstransistoren
• Kompensation von Bauteiltoleranzen
• Anpassung an Temperaturveränderungen
• Stabilisierung bei wechselnden Strom- und Lastbedingungen
• Reduzierung thermischer Drift
• Gleichmäßigere Belastungsverteilung innerhalb der Ausgangsstufe
• Stabile Signalverarbeitung bei dynamischen Musiksignalen
• Kontrolliertes Verhalten bei komplexen Lautsprecherlasten

Klangliche Auslegung

• Hohe Detailauflösung
• Präzise Wiedergabe kleinster Dynamikunterschiede
• Stabile räumliche Abbildung
• Natürliche und strukturierte Klangwiedergabe
• Ruhiges Klangbild auch bei steigender Belastung
• Kontrollierte Leistungsabgabe bei hohen Pegeln
• Reduzierte Übernahmeverzerrungen im musikalisch relevanten Leistungsbereich
• Analoge Signalverarbeitung ohne integrierte digitale Klangbearbeitung

Interner Aufbau

• Konsequente Trennung von Audiosignalweg und Stromversorgung
• Separate Signalführung auf Layout-Ebene
• Getrennte Massebereiche für Signal- und Leistungssektion
• Verringerung elektromagnetischer Einstreuungen
• Reduzierte Beeinflussung durch hohe Netzteilströme
• Verringerte Rückwirkungen der Lautsprecherlast auf die Versorgung
• Leistungsstarkes Netzteil
• Interne Überwachung von Temperatur und Betriebszustand
• Konstruktion für stabilen Betrieb unter hoher Dauerlast

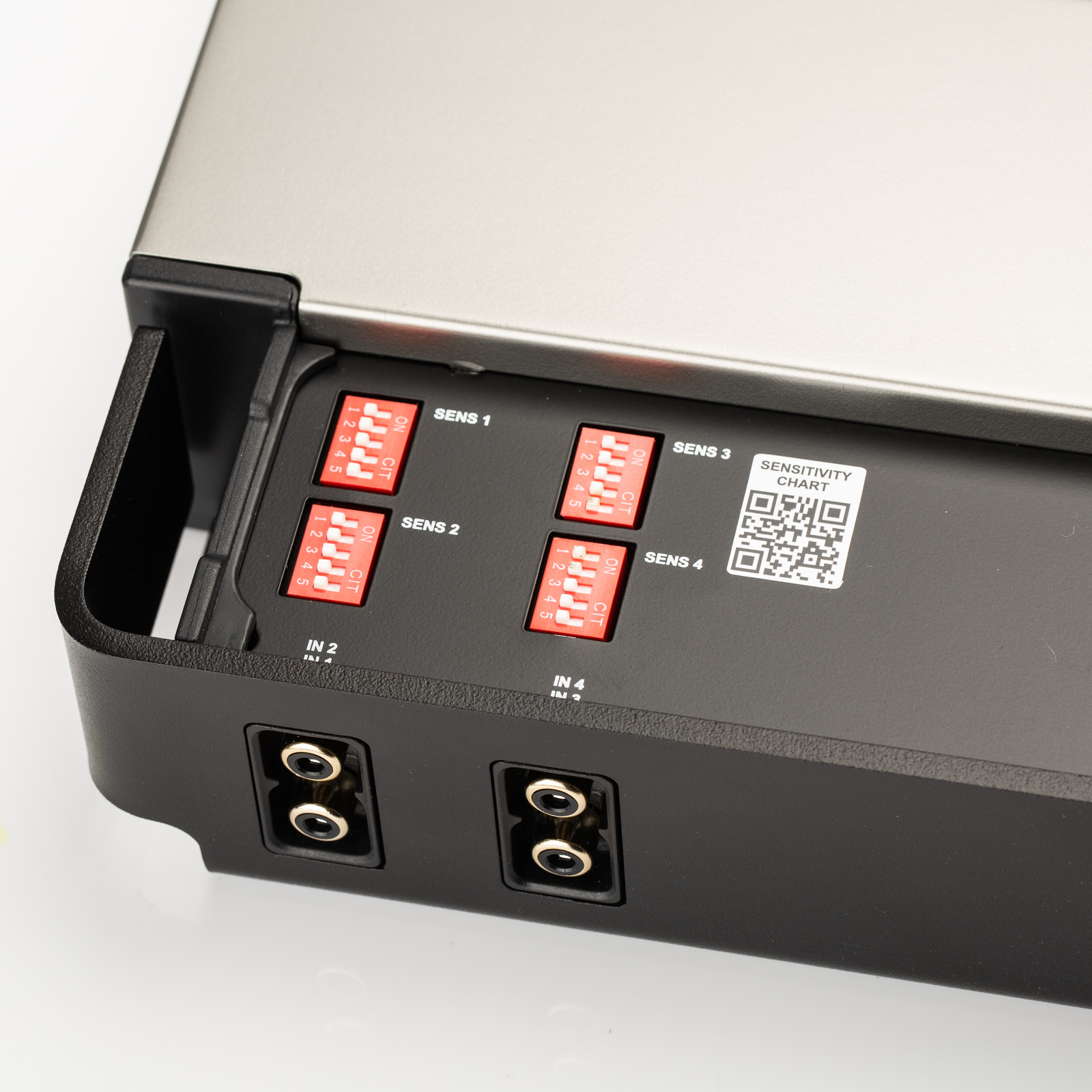

Eingangsempfindlichkeit

• Einstellbereich: 1 bis 8,75 Volt
• Einstellung: kanalgetrennt
• Einstellschritte: 0,25 Volt
• Bedienelemente: DIP-Schalter
• Herkömmliche Gain-Potentiometer: nicht vorhanden
• Einstellungen exakt reproduzierbar
• Keine mechanisch verschleißenden Pegelregler
• Geeignet für DSPs und Signalquellen mit hoher Ausgangsspannung

DirectDSP-Eingang

• Optimierter DirectDSP-Modus: vorhanden
• Direkter Anschluss externer DSP-Systeme möglich
• Zusätzliche interne Signalbearbeitung wird umgangen
• Kurzer und verlustarmer Signalweg
• Keine Veränderung des vom DSP bearbeiteten Audiosignals
• Ideal für vollständig aktiv betriebene Lautsprechersysteme
• Frequenzweichen, Equalizer und Laufzeitkorrektur werden über den externen DSP eingestellt

Frequenzweichen und Filter

• Integrierte analoge Aktivweiche: nicht vorhanden
• Frequenzweichenbetrieb: ausschließlich im DirectDSP-System
• Hochpassfilter: über externen DSP oder Signalquelle
• Tiefpassfilter: über externen DSP oder Signalquelle
• Bandpassfilter: über externen DSP oder Signalquelle
• Equalizer: über externen DSP
• Laufzeitkorrektur: über externen DSP
• Auslegung speziell für professionelle DSP-Installationen

Eingänge

• Analoge Eingangskanäle: 4
• Kanalgetrennte Eingangsempfindlichkeit
• Eingangsspannungsbereich: 1 bis 8,75 Volt
• DirectDSP-Anbindung: vorhanden
• Geeignet für hochwertige Vorverstärkerausgänge
• Geeignet für externe Mehrkanal-DSPs
• Integrierte digitale Eingänge: nicht vorhanden
• Integrierter DSP: nicht vorhanden

Audio-Kennwerte

• Signal-Rauschabstand: 120 dB
• Verstärkerarchitektur: analog
• Signalweg auf hohe Linearität und geringe Störeinflüsse optimiert
• Hoher Dynamikumfang
• Stabile Signalverarbeitung auch bei hohen Ausgangsleistungen
• Vierfacher Class-A-Arbeitsbereich bis jeweils 30 Watt an 4 Ohm

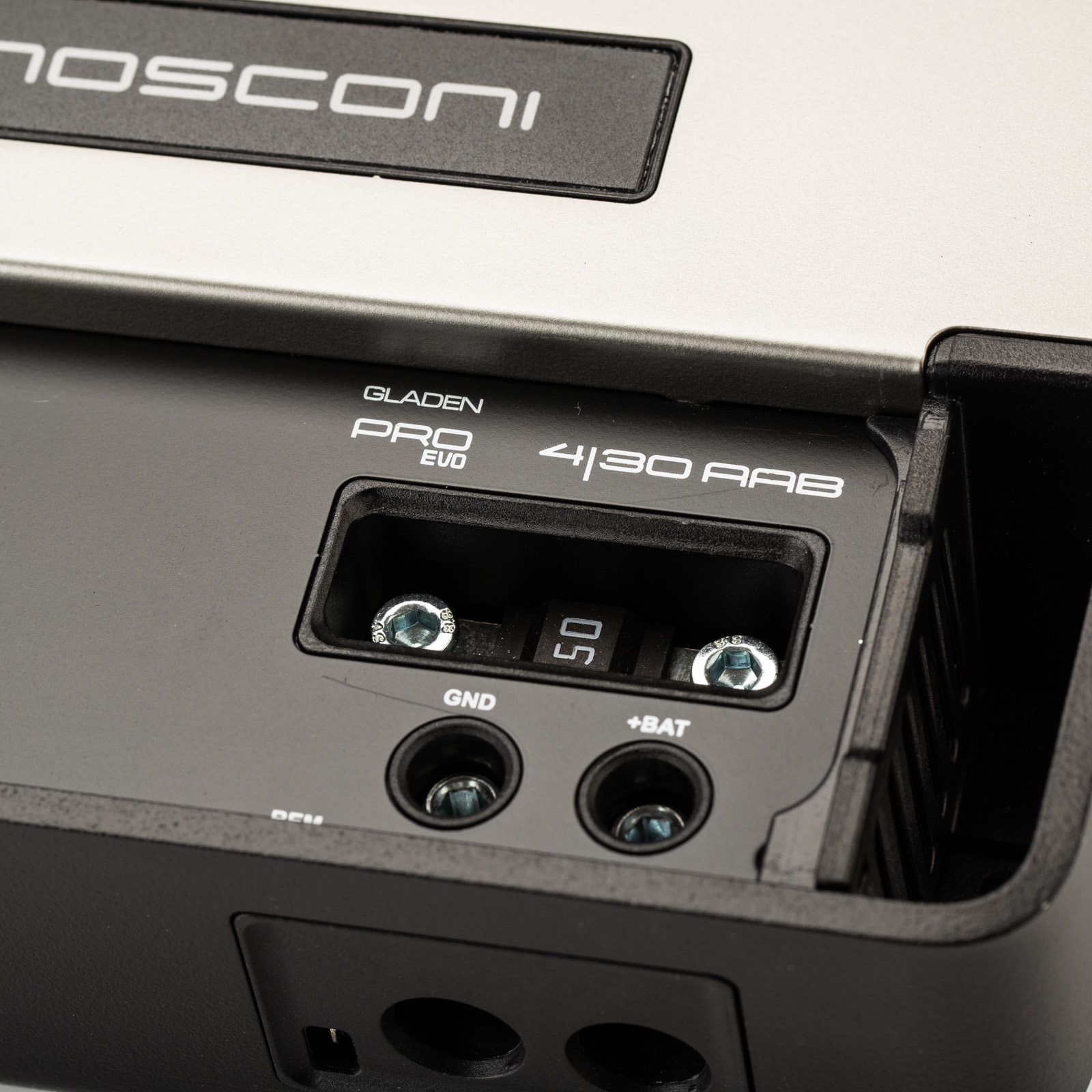

Stromversorgung

• Betriebsspannungsbereich: 9 bis 16 Volt DC
• Nennbordnetz: 12 Volt
• Leistungsstarkes internes Netzteil
• Versorgung für hohe Strom- und Dynamikanforderungen ausgelegt
• Plus- und Massekabel entsprechend Leistung und Leitungslänge dimensionieren
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Kurze und niederohmige Masseverbindung erforderlich
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich

Absicherung und Verkabelung

• Batterienahe Hauptsicherung erforderlich
• Sicherungswert entsprechend Kabelquerschnitt und Anlagenaufbau wählen
• Sicherung maximal etwa 30 cm vom Batterie-Pluspol montieren
• Stromversorgung auf die hohe mögliche Gesamtleistung auslegen
• Für den Volllastbetrieb ist eine leistungsfähige Fahrzeugelektrik erforderlich
• Kabelverbindungen fest, korrosionsfrei und niederohmig ausführen
• Strom- und Signalkabel möglichst getrennt voneinander verlegen

Temperaturmanagement

• Interne Temperaturüberwachung
• Überwachung des Betriebszustands
• Schutz vor kritischer thermischer Belastung
• Massives Gehäuse zur Wärmeableitung
• Erhöhte Wärmeentwicklung durch den erweiterten Class-A-Betrieb konstruktionsbedingt möglich
• Ausreichende Luftzirkulation am Montageort erforderlich
• Kühlflächen nicht durch Teppich, Verkleidungen oder Gepäck abdecken
• Montage in geschlossenen, unbelüfteten Bereichen vermeiden

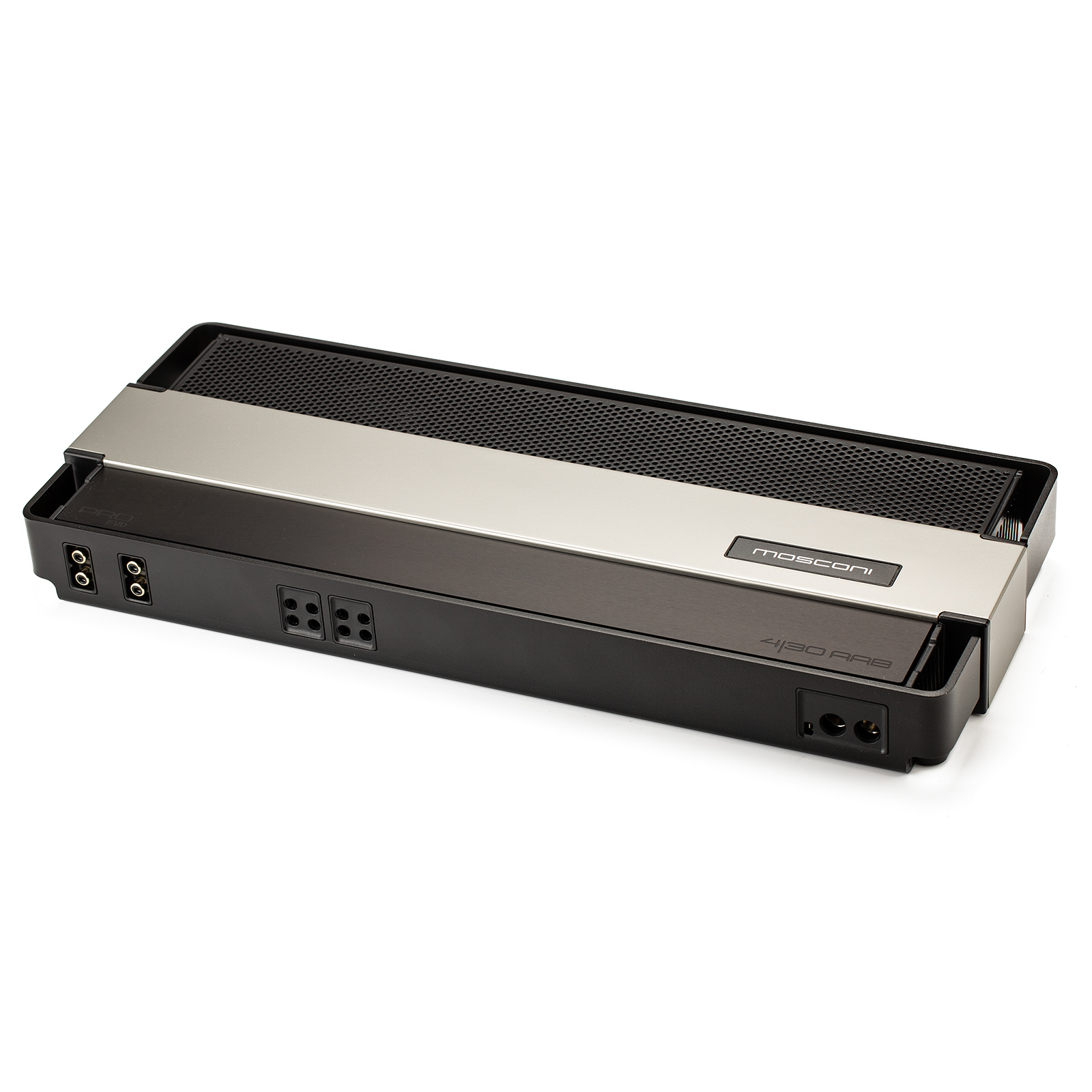

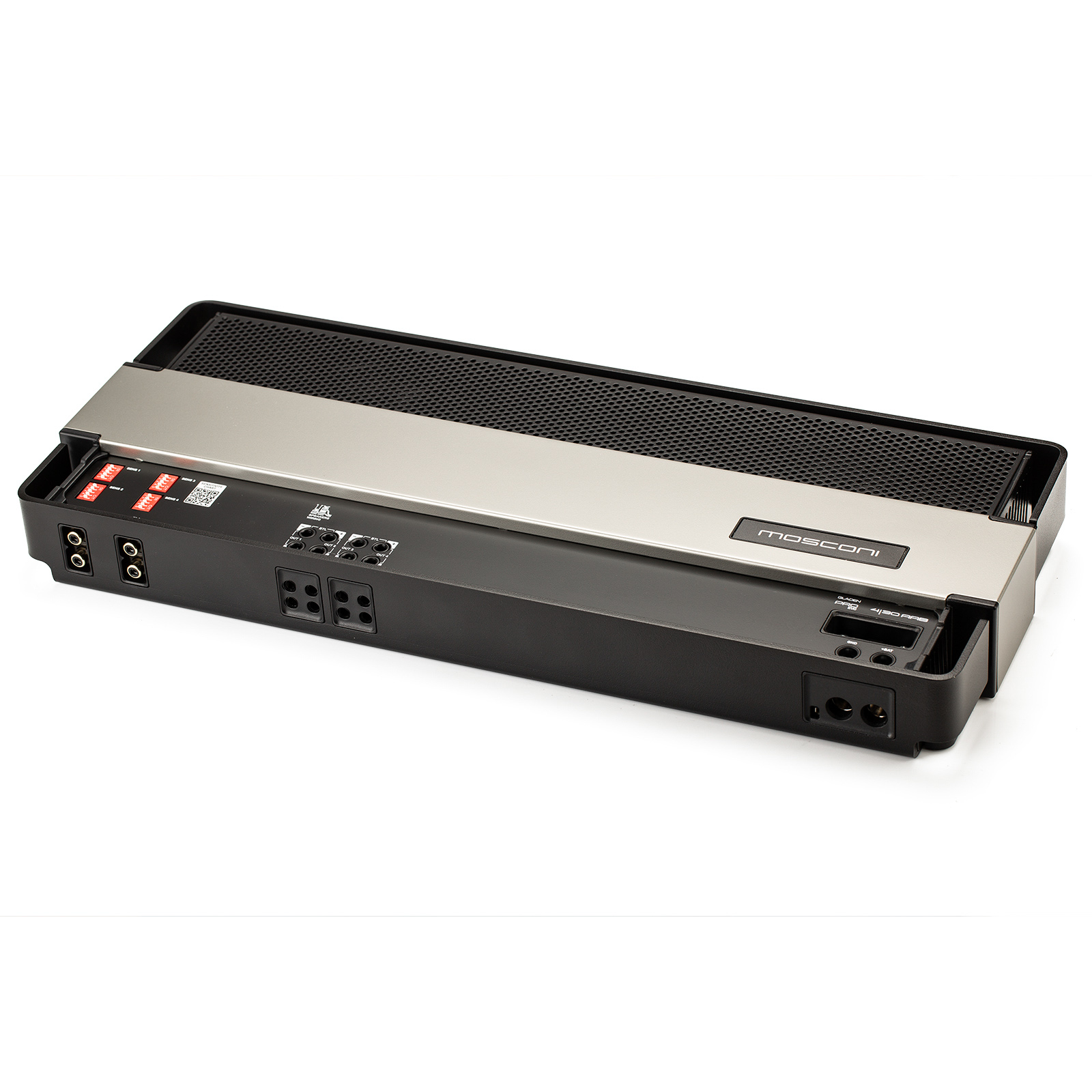

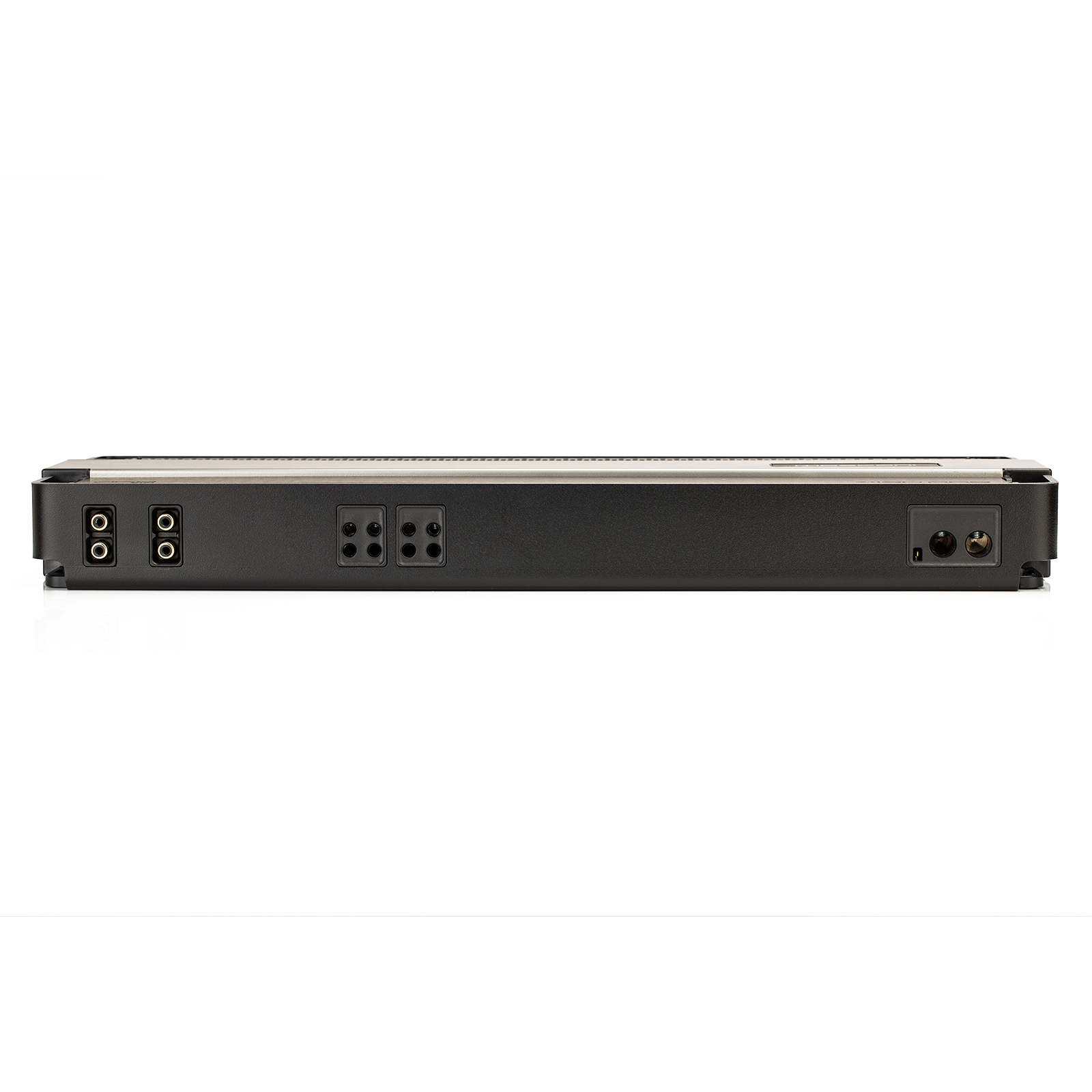

Abmessungen und Gewicht

• Breite: 500 mm
• Tiefe: 205 mm
• Höhe: 55 mm
• Gesamtabmessungen: 500 × 205 × 55 mm
• Gewicht: 5,1 kg
• Gehäuseausführung: Schwarz
• Bauform: langes, flaches High-End-Verstärkergehäuse

Einbauhinweise

• Für optimale Ergebnisse mit einem hochwertigen externen DSP kombinieren
• Frequenzweichen und Lautsprecherschutzfilter vor der Inbetriebnahme konfigurieren
• Mindestimpedanz von 2 Ohm pro Einzelkanal beachten
• Im Brückenbetrieb mindestens 4 Ohm verwenden
• Für ausreichende Kühlung und Luftzirkulation sorgen
• Verstärker fest und vibrationssicher montieren
• Signal- und Stromversorgung sorgfältig voneinander trennen
• Hochwertige Cinch- beziehungsweise DSP-Verbindungen verwenden
• Fahrzeugelektrik und Batterie auf die hohe Leistungsaufnahme abstimmen

Lieferumfang

• 1 × MOSCONI PRO 4|30-AAB EVO Verstärker
• Anschluss- und Montagematerial gemäß Serienausstattung
• Bedienungs- und Installationsanleitung
