Musway MWF104SQ

MUSWAY MWF104SQ – 25 cm Sound-Quality Flachsubwoofer mit extremer Auslenkung

Der MUSWAY MWF104SQ ist ein hochwertiger 25-cm-Subwoofer für anspruchsvolle Bassinstallationen mit besonders geringer Einbautiefe. Mit nur 74 mm Einbautiefe eignet sich das Chassis ideal für kompakte Gehäuse, Reserveradmulden, Seitenteile und individuelle Einbauten, bei denen herkömmliche Subwoofer zu viel Platz beanspruchen würden.

Trotz seiner ultraflachen Konstruktion ermöglicht der MWF104SQ eine außergewöhnlich große mechanische Auslenkung von bis zu ±20 mm. Der kräftige Antrieb, die verwindungssteife Membrankonstruktion und der robuste Aluminium-Druckgusskorb sorgen für druckvolle, dynamische und zugleich präzise Basswiedergabe. Damit verbindet der Subwoofer eine sehr geringe Bauhöhe mit Leistungsreserven, die sonst meist nur deutlich tiefer bauende Chassis erreichen.

Die 4-Ohm-Einzelschwingspule erleichtert die Kombination mit Mono- und Mehrkanalverstärkern. Mit einer Belastbarkeit von 500 Watt Musikleistung und einer kurzzeitigen Impulsbelastbarkeit von 1.000 Watt Peak eignet sich der MWF104SQ für leistungsstarke, klangorientierte Subwoofer-Systeme. Besonders überzeugend arbeitet er in kleinen geschlossenen Gehäusen, kann aber ebenso in einem abgestimmten Bassreflexgehäuse eingesetzt werden.

Zum Lieferumfang gehören ein stabiles Schutzgitter und ein präzise gefertigter Aluminium-Montagering. Dadurch wird das Chassis nicht nur vor mechanischen Beschädigungen geschützt, sondern lässt sich auch besonders stabil und optisch hochwertig in das Gehäuse integrieren.

Highlights

• 25 cm beziehungsweise 10 Zoll Sound-Quality Subwoofer
• Extrem flache Konstruktion mit nur 74 mm Einbautiefe
• 4-Ohm-Einzelschwingspule
• Belastbarkeit: 500 Watt Musikleistung
• Impulsbelastbarkeit: 1.000 Watt Peak
• Außergewöhnlich große maximale Auslenkung von ±20 mm
• Lineare Auslenkung von ±14,4 mm
• Robuster Aluminium-Druckgusskorb
• Polypropylen-Membran mit Aluminium-Staubschutzkalotte
• 38,6-mm-Schwingspule auf glasfaserverstärktem Spulenträger
• Leistungsstarker Doppelmagnet mit rund 2,15 kg Magnetgewicht
• Für kleine geschlossene Gehäuse optimiert
• Alternativ in einem kompakten Bassreflexgehäuse einsetzbar
• Schutzgitter und Aluminium-Montagering im Lieferumfang
• Ideal für Seitenteile, Reserveradmulden und flache Spezialgehäuse

Technische Daten

Subwoofer und Einsatzbereich

• Produkttyp: passives Subwoofer-Chassis
• Baugröße: 25 cm beziehungsweise 10 Zoll
• Bauweise: ultraflacher Sound-Quality Subwoofer
• Einsatzbereich: separate geschlossene oder ventilierte Gehäuse
• Geeignet für: Kofferraumausbauten, Seitenteile, Reserveradmulden und individuelle Flachgehäuse
• Nennimpedanz: 4 Ohm
• Schwingspulenausführung: Einzelschwingspule
• Anzahl der Schwingspulen: 1
• Chassis nicht für den gehäuselosen Betrieb vorgesehen

Belastbarkeit

• Musikbelastbarkeit: 500 Watt
• Impulsbelastbarkeit: 1.000 Watt Peak
• Belastbarkeitsangaben beziehen sich auf dynamische Musiksignale und kurze Leistungsspitzen
• Für hohe Dauerpegel ist eine korrekt eingestellte Endstufe mit sauberem, unverzerrtem Ausgangssignal erforderlich

Schwingspule und Antrieb

• Schwingspulendurchmesser: 38,6 mm
• Schwingspulendurchmesser gerundet: 39 mm beziehungsweise 1,5 Zoll
• Wicklungshöhe der Schwingspule: 35,8 mm
• Gleichstromwiderstand Re: 3,6 Ohm
• Schwingspulenträger: glasfaserverstärkte TIL-Ausführung
• Magnetsystem: Doppelmagnet
• Magnetmaterial: Y35
• Magnetbestückung: 2 × 38 oz
• Gesamtgewicht des Magnetsystems: etwa 2.155 g
• Magnetabmessungen: Ø 135 × 18 mm
• Kraftfaktor B/L: 17,5 N/A

Membran und Aufhängung

• Membranmaterial: Polypropylen
• Staubschutzkalotte: Aluminium
• Sicke: Gummi
• Zentrierspinne: einzelne Nomex-Zentrierspinne
• Effektive Membranfläche Sd: 380 cm²
• Bewegte Masse Mms: 241 g
• Konstruktion auf hohe mechanische Belastbarkeit und große Auslenkung ausgelegt

Auslenkung

• Maximale lineare Auslenkung Xmax: ±14,4 mm
• Maximale mechanische Auslenkung: ±20 mm
• Gesamter mechanischer Hub: bis zu 40 mm
• Große Auslenkungsreserven für druckvolle Tieftonwiedergabe trotz geringer Einbautiefe

Frequenz- und Wirkungsgradangaben

• Frequenzbereich: 25 bis 300 Hz
• Resonanzfrequenz Fs: 33 Hz
• Wirkungsgrad: 82,3 dB bei 1 Watt und 1 Meter
• Kennschalldruck: 86 dB bei 2,83 Volt und 1 Meter
• Auslegung: präzise und kontrollierte Tieftonwiedergabe in kompakten Gehäusen

Thiele-Small-Parameter

• Resonanzfrequenz Fs: 33 Hz
• Mechanische Güte Qms: 8,93
• Elektrische Güte Qes: 0,65
• Gesamtgüte Qts: 0,60
• Äquivalentvolumen Vas: 19,5 Liter
• Schwingspuleninduktivität Le: 5,2 mH
• Gleichstromwiderstand Re: 3,6 Ohm
• Bewegte Masse Mms: 241 g
• Effektive Membranfläche Sd: 380 cm²
• Kraftfaktor B/L: 17,5 N/A

Empfohlenes geschlossenes Gehäuse

• Gehäuseart: geschlossen
• Empfohlenes Nettovolumen: 14 bis 25 Liter
• Untere Grenzfrequenz F3: etwa 39 Hz
• Besonders geeignet für präzise, kontrollierte und impulstreue Basswiedergabe
• Kleinere Gehäuse bieten eine besonders kompakte Installation
• Größere geschlossene Gehäuse ermöglichen eine tiefere und weichere Abstimmung

Empfohlenes Bassreflexgehäuse

• Gehäuseart: ventiliert beziehungsweise Bassreflex
• Empfohlenes Nettovolumen: 20 Liter
• Portdurchmesser: 80 mm
• Portfläche: 50 cm²
• Portlänge: 48 cm
• Abstimmfrequenz Fb: 37 Hz
• Untere Grenzfrequenz F3: etwa 32 Hz
• Bassreflexabstimmung für höheren Wirkungsgrad und kräftigere Tiefbasswiedergabe

Hinweise zur Gehäuseberechnung

• Angegebene Gehäusevolumen sind als Nettovolumen zu verstehen
• Verdrängung von Subwoofer, Schutzgitter, Port und Innenverstrebungen zusätzlich berücksichtigen
• Gehäuse luftdicht beziehungsweise beim Bassreflexsystem strömungsgünstig aufbauen
• Stabile Gehäusewände und ausreichende Verstrebungen reduzieren Resonanzen
• Bassreflexkanal mit ausreichend Abstand zu Wänden und Chassis positionieren
• Endgültige Abstimmung kann abhängig von Fahrzeug, Einbauposition und gewünschtem Klang angepasst werden

Mechanischer Aufbau

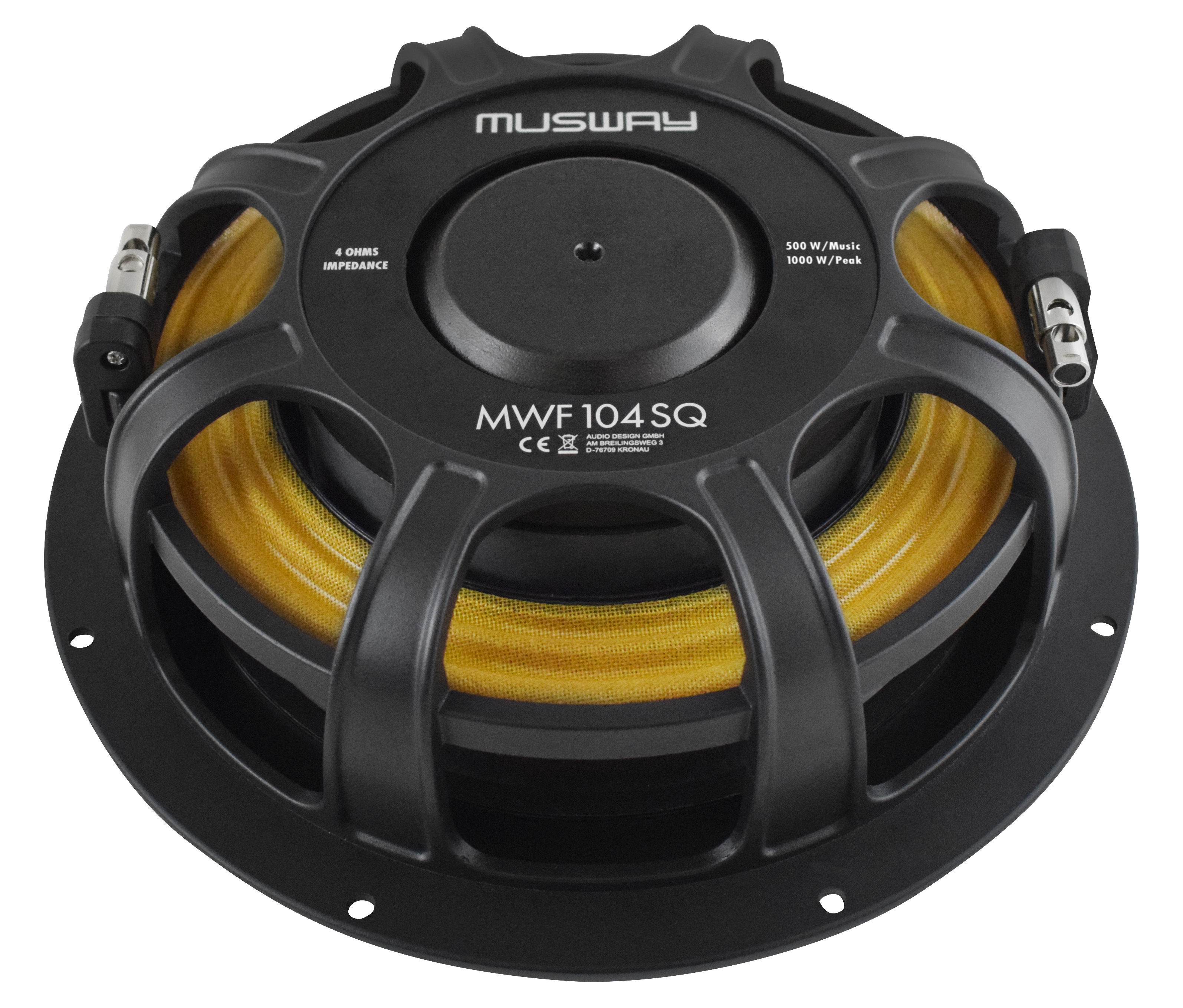

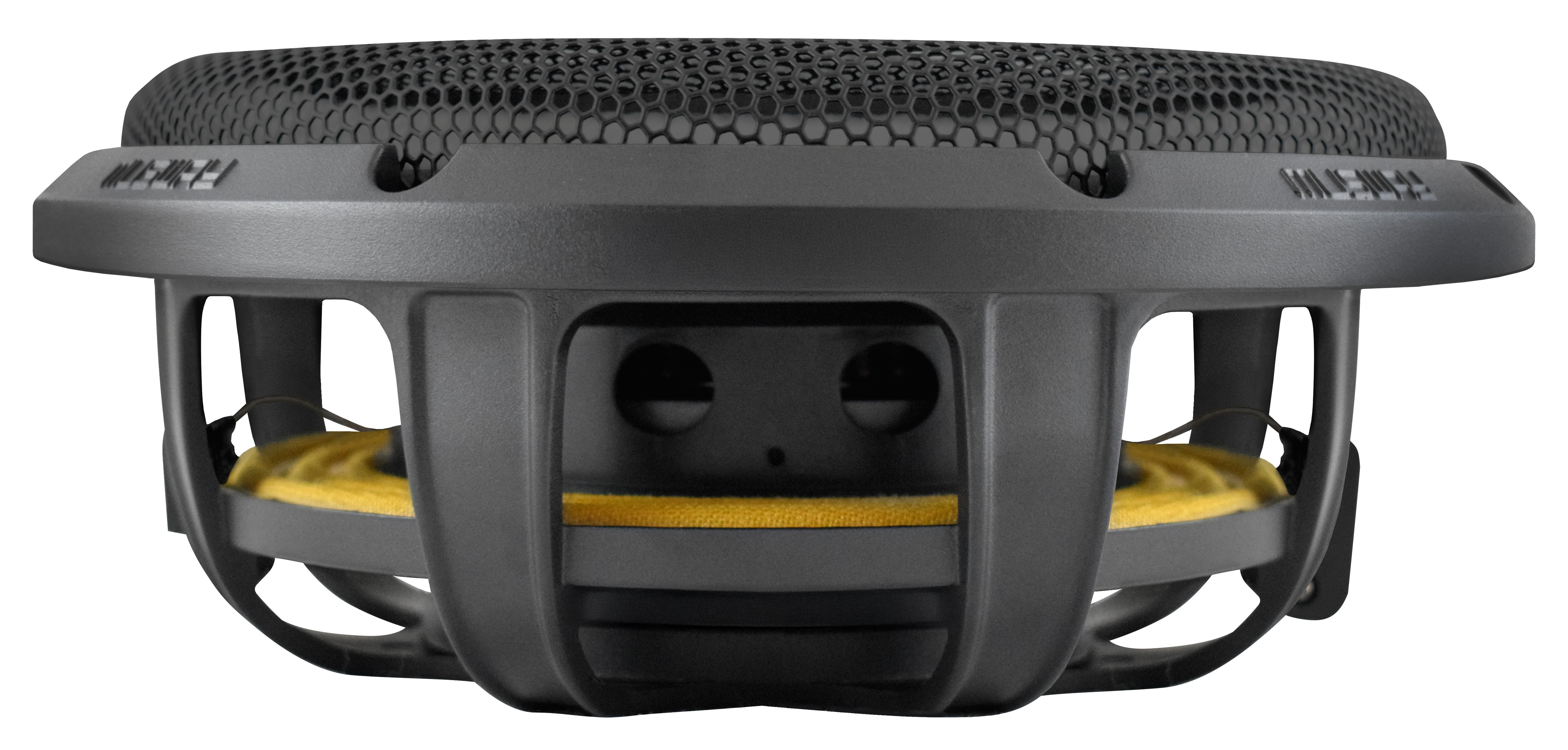

• Korbmaterial: Aluminium-Druckguss
• Korbkonstruktion: hochsteif und verwindungsarm
• Belüftung: offen und strömungsoptimiert

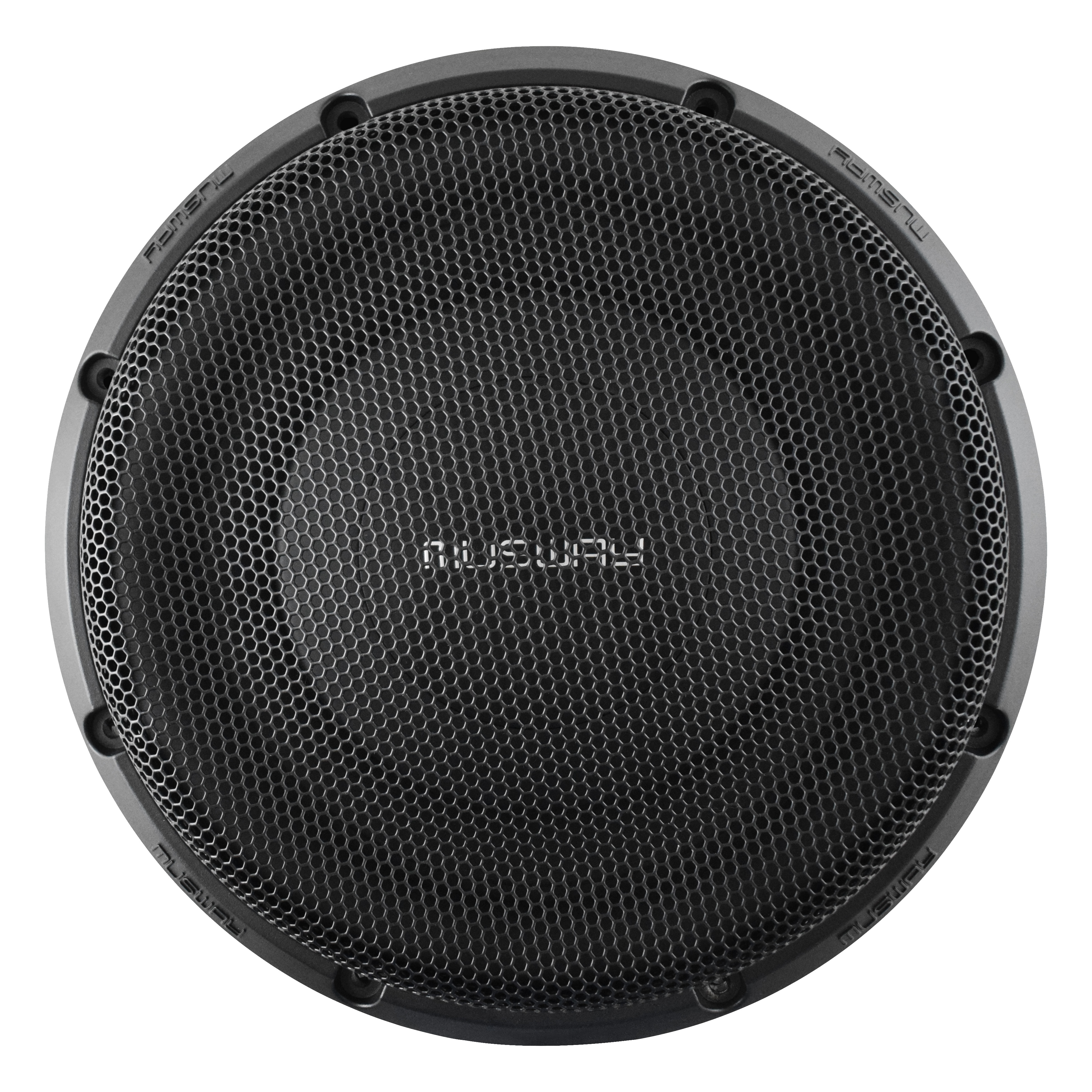

• Schutzgitter: im Lieferumfang
• Montagering: Aluminium
• Schutzgitter und Montagering erhöhen die mechanische Sicherheit bei sichtbaren und verdeckten Installationen

Abmessungen

• Außendurchmesser: 275 mm
• Einbauöffnung: 232 mm
• Einbautiefe: 74 mm
• Nenndurchmesser: 250 mm beziehungsweise 10 Zoll
• Versandgewicht: etwa 6,2 kg
• Besonders geeignet für Einbauorte mit geringer verfügbarer Tiefe

Verstärkerempfehlung

• Empfohlener Verstärkertyp: Mono-Class-D-Verstärker oder gebrückte Mehrkanalendstufe
• Erforderliche Impedanzstabilität des Verstärkers: 4 Ohm
• Sinnvoller Leistungsbereich: passend zur Musikbelastbarkeit und zum gewünschten Maximalpegel
• Tiefpassfilter für den Subwooferbetrieb erforderlich
• Subsonic-Filter insbesondere beim Bassreflexbetrieb empfehlenswert
• Gain-Regler nicht als Lautstärkeregler verwenden, sondern korrekt an die Signalquelle anpassen

Lieferumfang

• 1 × MUSWAY MWF104SQ Subwoofer-Chassis
• 1 × robustes Schutzgitter
• 1 × Aluminium-Montagering
• Montagematerial
• Bedienungs- und Einbauhinweise
