ESX SXB10A

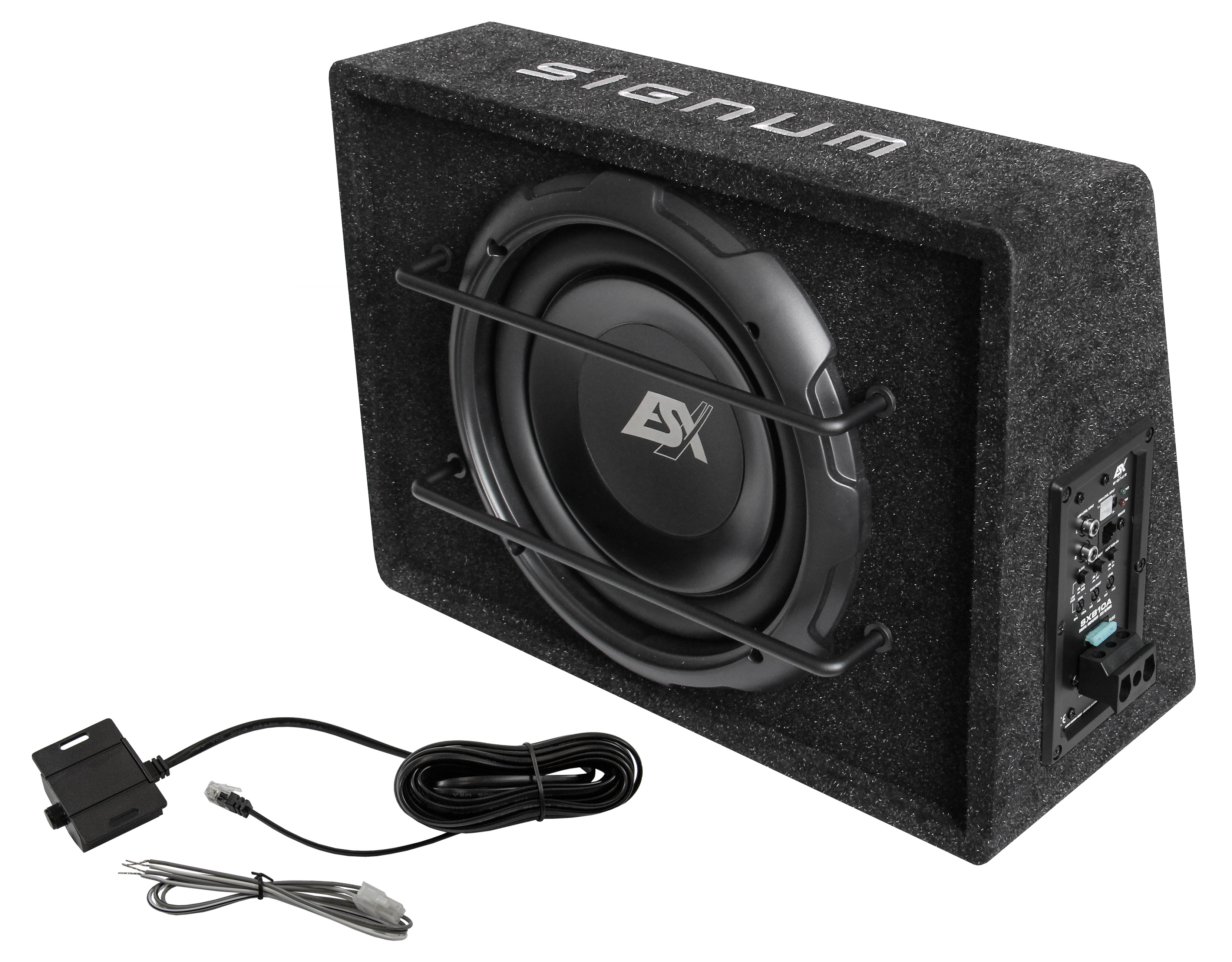

ESX SIGNUM SXB10A – leistungsstarker 25 cm Aktivsubwoofer mit 325 Watt RMS

Der ESX SXB10A ist ein kompakter Aktivsubwoofer für alle, die ein deutlich kräftigeres und tiefer reichendes Bassfundament wünschen, ohne den gesamten Kofferraum für eine große Subwooferanlage zu opfern. Das abgestimmte Gehäuse kombiniert einen 25 cm großen Tieftöner mit Aluminium-Membran und ein leistungsfähiges Class-D-Verstärkermodul zu einer anschlussfertigen Basslösung.

Das seitlich integrierte FORCE2-Verstärkermodul liefert 325 Watt RMS beziehungsweise bis zu 650 Watt Maximalleistung. Damit bietet der SXB10A nochmals mehr Leistungsreserven und Tiefgang als die kleinere 20-cm-Ausführung. Das größere Gehäusevolumen unterstützt eine souveräne Basswiedergabe bei höheren Pegeln und bassbetonten Musikrichtungen.

Zur klanglichen Abstimmung stehen ein regelbarer Tiefpassfilter von 50 bis 150 Hz, zwei wählbare Filterflanken, ein fester Subsonic-Filter, eine regelbare Bassanhebung sowie eine Phasenumschaltung zur Verfügung. Dadurch lässt sich der Aktivsubwoofer präzise an die vorhandenen Fahrzeuglautsprecher und die jeweilige Einbauposition anpassen.

Neben Cinch-Eingängen besitzt der SXB10A Hochpegeleingänge für den direkten Anschluss an viele Werksradios. Die automatische Einschaltfunktion erleichtert die Nachrüstung in Fahrzeugen ohne separaten Remote-Ausgang. Über die mitgelieferte Basspegel-Fernbedienung kann die Subwooferlautstärke bequem vom Fahrerplatz aus geregelt werden.

Besonders praktisch ist der abziehbare und kurzschlussgeschützte Stromstecker. Wird vorübergehend der vollständige Kofferraum benötigt, kann die Subwooferbox ohne Werkzeug und ohne erneute Verkabelung aus dem Fahrzeug genommen werden.

Highlights

• Leistungsstarkes 25-cm-Aktivsubwoofer-System
• 10-Zoll-Tieftöner mit Aluminium-Membran
• Integriertes FORCE2-Class-D-Verstärkermodul
• 325 Watt RMS Ausgangsleistung
• Bis zu 650 Watt Maximalleistung
• Hoher Wirkungsgrad von bis zu 87 Prozent
• Regelbarer Tiefpass von 50 bis 150 Hz
• Umschaltbare Filterflanke mit 12 oder 18 dB pro Oktave
• Fester Subsonic-Filter bei 25 Hz
• Bass Boost von 0 bis 6 dB bei 45 Hz
• Phasenumschaltung zwischen 0 und 180 Grad
• Cinch- und Hochpegeleingänge
• Automatische Einschaltfunktion
• Basspegel-Fernbedienung im Lieferumfang
• Abziehbarer und kurzschlussgeschützter Stromstecker
• Werkzeuglos aus dem Fahrzeug herausnehmbar
• Abgeschrägtes Gehäuse für eine platzsparende Montage
• Ideal für bassbetonte Musik und höhere Wiedergabepegel

Technische Daten

Subwoofer-System

• Produkttyp: aktives Subwoofer-Gehäusesystem
• Produktserie: ESX SIGNUM
• Subwoofergröße: 25 cm beziehungsweise 10 Zoll
• Anzahl der Subwoofer: 1
• Membranmaterial: Aluminium
• Verstärkermodul: vollständig integriert
• Gehäuseform: kompakt und rückseitig abgeschrägt
• Externe Endstufe erforderlich: nein
• Einsatzbereich: Kofferraum, Ladebereich und individuelle Fahrzeuginstallationen
• Subwoofer, Gehäuse und Verstärkermodul werkseitig aufeinander abgestimmt

Integrierter Verstärker

• Verstärkertechnologie: Class D
• Verstärkermodul: ESX FORCE2
• Verstärkerkanäle: 1
• RMS-Ausgangsleistung: 325 Watt
• Maximalleistung: 650 Watt
• Wirkungsgrad: bis zu 87 Prozent
• Ausgangssignal: Mono
• Hohe Leistungsreserven für dynamische und bassbetonte Musik
• Effizienter Betrieb mit vergleichsweise geringer Verlustwärme

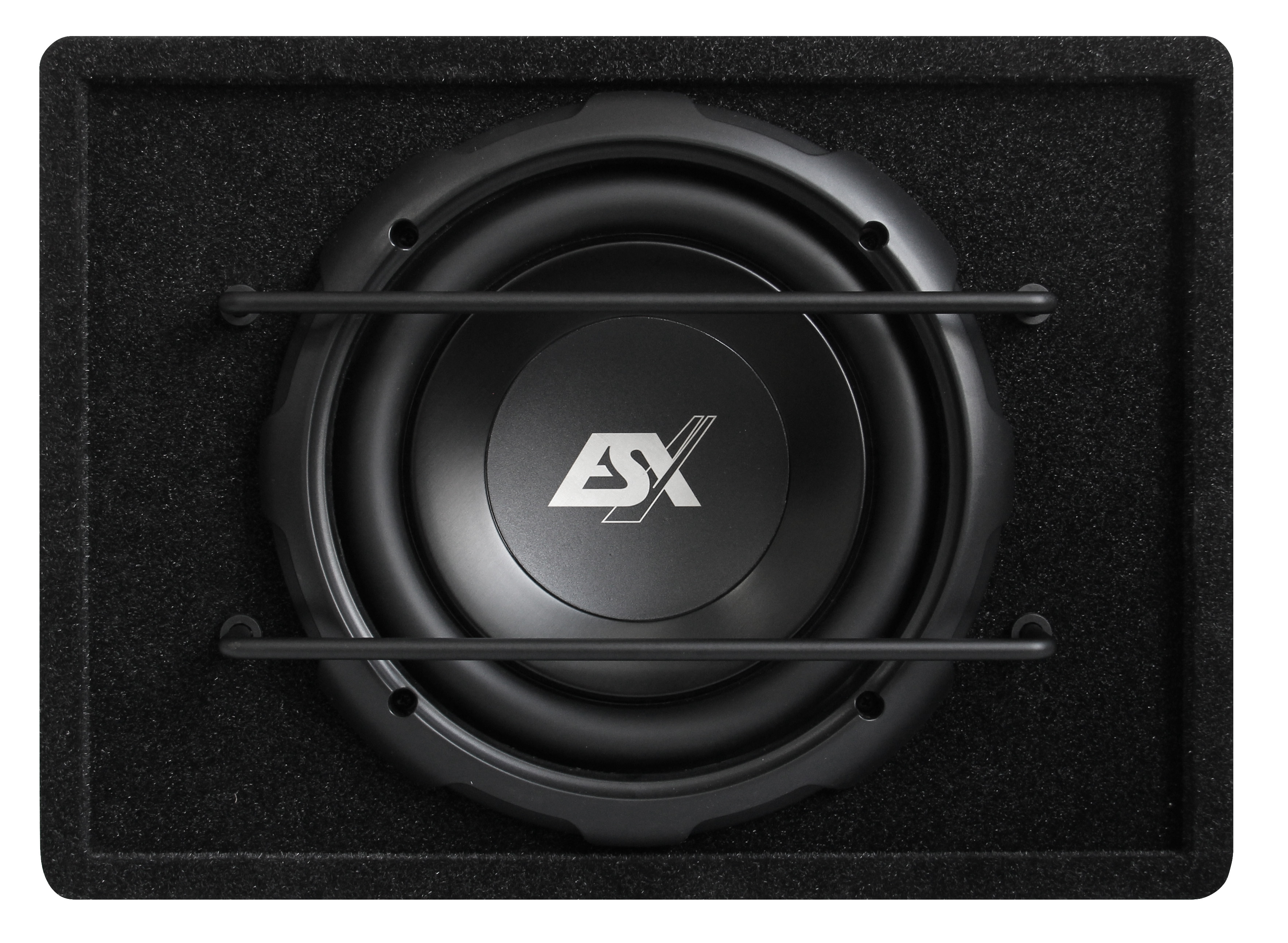

Subwoofer-Chassis

• Nenndurchmesser: 25 cm
• Zollgröße: 10 Zoll
• Membran: Aluminium
• Auslegung: hohe Belastbarkeit und kontrollierte Tieftonwiedergabe
• Größere Membranfläche gegenüber einem 20-cm-Subwoofer
• Geeignet für kräftigen Tiefbass und höhere Schalldruckpegel
• Chassis fest in das abgestimmte Gehäuse integriert

Tiefpassfilter

• Tiefpassfilter: integriert
• Regelbereich: 50 bis 150 Hz
• Einstellung: stufenlos
• Filtersteilheit: umschaltbar
• Erste Filtereinstellung: 12 dB pro Oktave
• Zweite Filtereinstellung: 18 dB pro Oktave
• 12-dB-Einstellung für einen weicheren Übergang zu den Hauptlautsprechern
• 18-dB-Einstellung für eine steilere Trennung und stärkere Begrenzung höherer Frequenzen
• Optimale Einstellung abhängig von Lautsprechersystem, Einbauposition und Fahrzeugakustik

Subsonic-Filter

• Subsonic-Filter: integriert
• Filterfrequenz: 25 Hz
• Ausführung: fest eingestellt
• Reduziert besonders tiefe und akustisch kaum nutzbare Signalanteile
• Verringert unnötige Membranauslenkung unterhalb des nutzbaren Frequenzbereichs
• Unterstützt einen kontrollierten und belastbaren Betrieb

Bassanhebung

• Bass Boost: vorhanden
• Regelbereich: 0 bis 6 dB
• Mittenfrequenz: 45 Hz
• Einstellung: stufenlos
• Ermöglicht eine gezielte Anhebung des oberen Tiefbassbereichs
• Zur Anpassung an Fahrzeugakustik und persönlichen Musikgeschmack
• Bassanhebung zur Vermeidung von Verzerrungen und Überlastung nur moderat einsetzen

Phasenanpassung

• Phasenschalter: vorhanden
• Schalterstellung 1: 0 Grad
• Schalterstellung 2: 180 Grad
• Ermöglicht die Anpassung an die akustische Phase der Hauptlautsprecher
• Kann Auslöschungen und Pegelverluste im Übergangsbereich reduzieren
• Optimale Einstellung abhängig von Montageort und Ausrichtung des Subwoofers

Niederpegeleingänge

• Cinch-Eingänge: vorhanden
• Eingangssignal: Stereo
• Interne Signalverarbeitung: Mono
• Geeignet für Radios mit Vorverstärker- oder Subwooferausgang
• Anschluss an Nachrüstradios, DSPs und externe Signalprozessoren möglich
• Eingangspegel über Level-Regler anpassbar

Hochpegeleingänge

• High-Level-Eingänge: vorhanden
• Direkter Anschluss an Lautsprecherausgänge eines Autoradios möglich
• Geeignet für zahlreiche Werksradios ohne Cinch-Ausgänge
• Zusätzlicher High-Low-Konverter in vielen Installationen nicht erforderlich
• Stereo-Lautsprechersignal wird intern für den Mono-Subwooferbetrieb verarbeitet

Automatische Einschaltung

• Auto-Turn-On-Funktion: vorhanden
• Automatische Aktivierung über das anliegende Eingangssignal
• Besonders für Werksradios ohne separaten Remote-Ausgang geeignet
• Klassischer Remote-Anschluss abhängig von der Installationsart nutzbar
• Automatische Abschaltung nach Wegfall des Eingangssignals

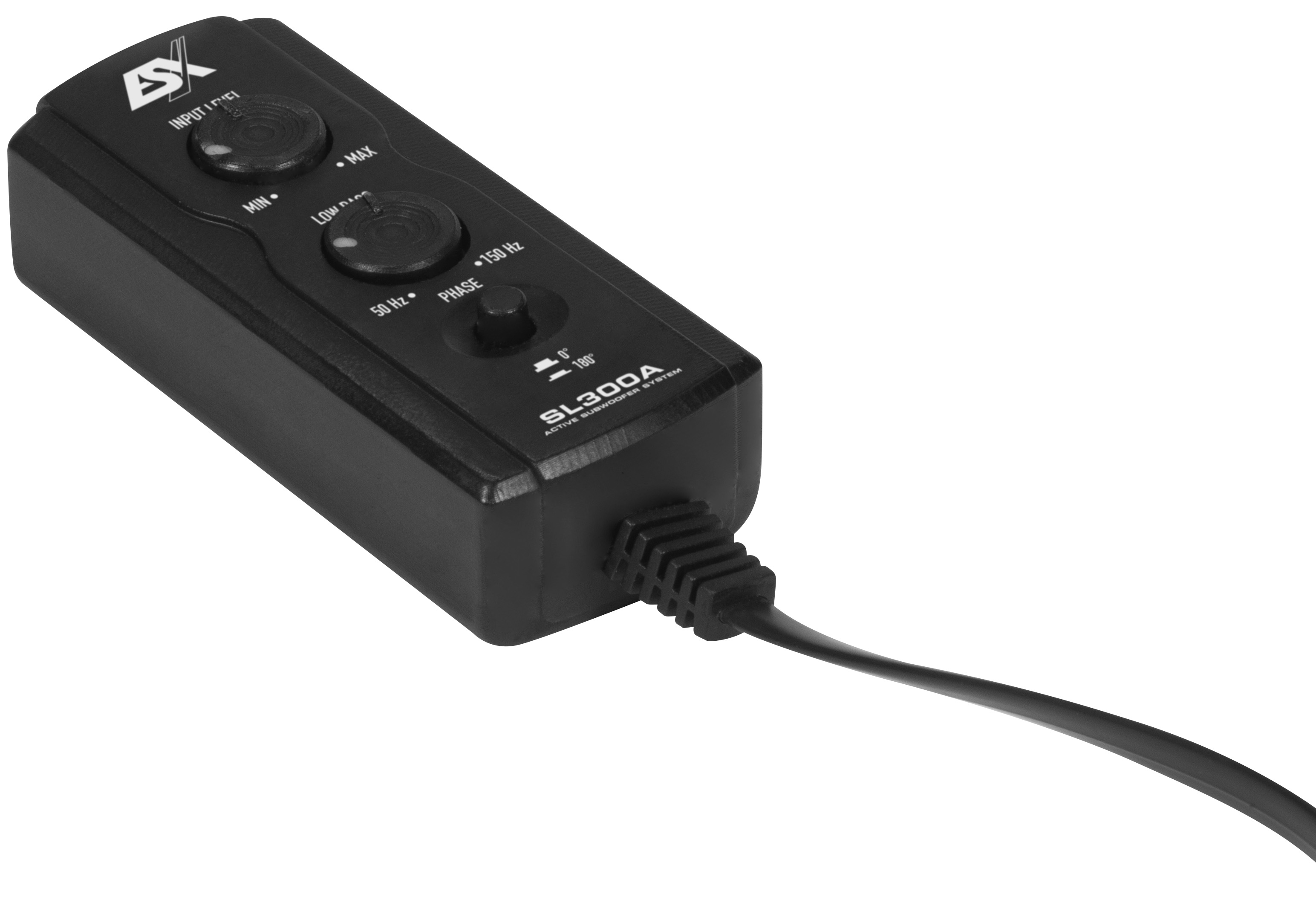

Basspegel-Fernbedienung

• Kabelgebundene Basspegel-Fernbedienung: im Lieferumfang
• Montage im Bereich des Fahrerplatzes möglich
• Ermöglicht eine schnelle Anpassung des Subwooferpegels
• Besonders praktisch bei unterschiedlichen Musikrichtungen und Aufnahmepegeln
• Grundeinstellung des Verstärker-Gains bleibt erhalten
• Anschluss über separaten Fernbedienungsport am Verstärkermodul

Stromversorgung

• Fahrzeugbordnetz: 12 Volt
• Stromanschlüsse: Plus, Masse und Remote
• Spannungsversorgung über abziehbaren Anschlussstecker
• Kurzschlussgeschützte Steckverbindung
• Geeignete Plus- und Massekabel erforderlich
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Masseleitung möglichst kurz halten
• Masseanschluss an einem blanken und elektrisch leitfähigen Karosseriepunkt herstellen
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich

Abziehbarer Stromstecker

• Stromanschluss: abnehmbarer Power Plug
• Ausführung: kurzschlussgeschützt
• Plus-, Masse- und Schaltverbindung in einem Stecker zusammengefasst
• Werkzeugloses Trennen der Subwooferbox möglich
• Fest verlegte Anschlussleitungen können im Fahrzeug verbleiben
• Ideal, wenn kurzfristig der vollständige Kofferraum benötigt wird
• Steckverbindung ausschließlich bei ausgeschaltetem Audiosystem trennen oder verbinden

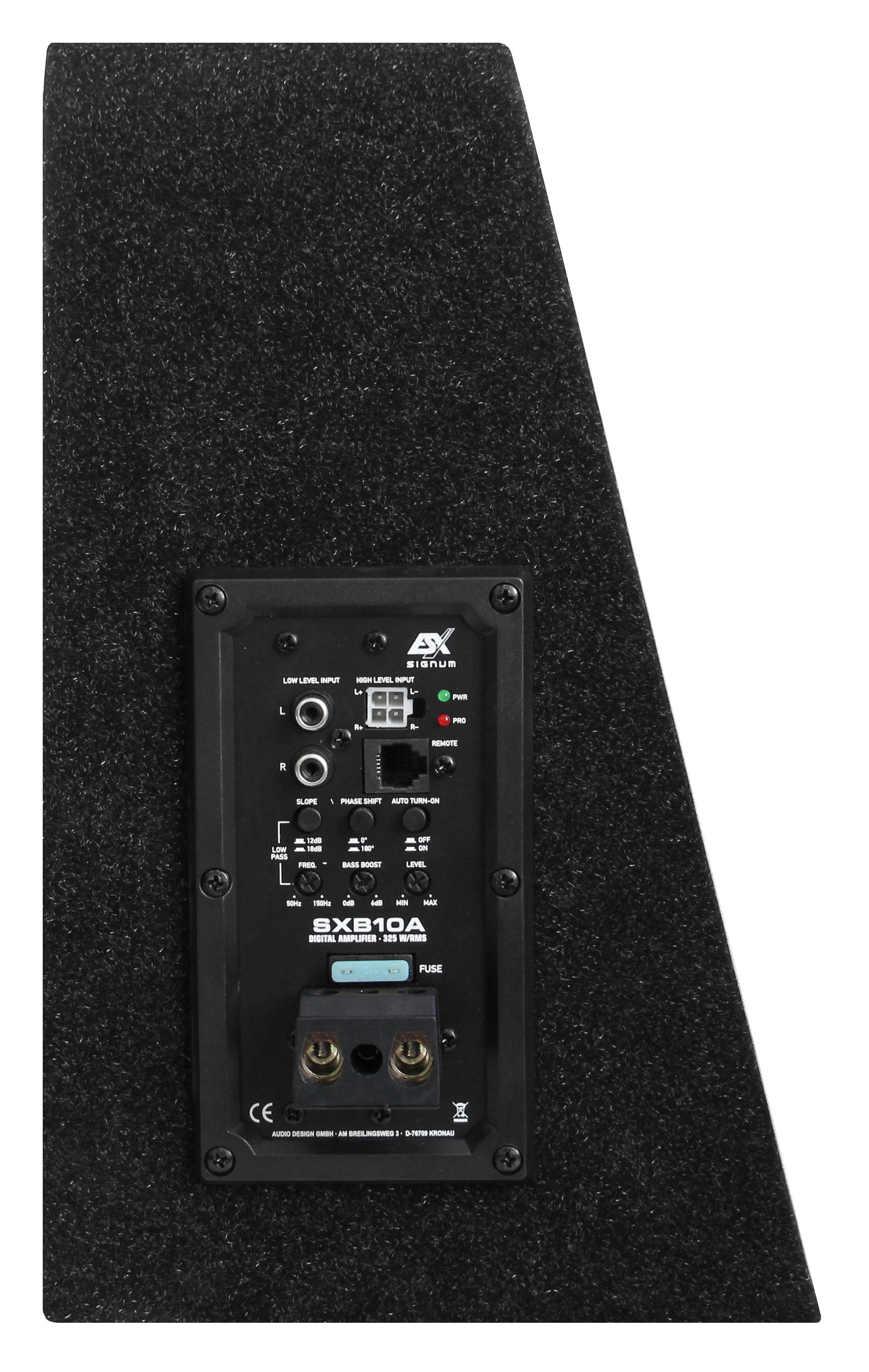

Bedienelemente

• Level-Regler zur Anpassung der Eingangsempfindlichkeit
• Tiefpassregler von 50 bis 150 Hz
• Schalter für 12 oder 18 dB Filtersteilheit
• Bass-Boost-Regler von 0 bis 6 dB
• Phasenschalter mit 0- und 180-Grad-Stellung
• Steuerung der automatischen Einschaltfunktion
• Anschluss für Basspegel-Fernbedienung
• Betriebs- und Schutzanzeige

Einbauhinweise

• Subwoofergehäuse fest und gegen Verrutschen sichern
• Verstärkermodul ausreichend belüften
• Kühlflächen nicht durch Gepäck, Teppiche oder Verkleidungen abdecken
• Strom- und Signalkabel möglichst getrennt voneinander verlegen
• Vor Feuchtigkeit, Staub, Schmutz und direkter Hitze schützen
• Montage ausschließlich im trockenen Fahrzeuginnenraum
• Stromstecker nur bei vollständig ausgeschaltetem Audiosystem trennen

Abmessungen

• Breite: 450 mm
• Höhe: 325 mm
• Tiefe unten: 200 mm
• Tiefe oben: 120 mm
• Gesamtabmessungen: 450 × 325 × 200/120 mm
• Gehäuseform: keilförmig beziehungsweise rückseitig abgeschrägt
• Größeres Gehäusevolumen für kräftigeren und tieferen Bass
• Geeignet für die Montage an Rücksitzlehne oder Kofferraumseitenwand

Lieferumfang

• 1 × ESX SIGNUM SXB10A Aktivsubwoofer-System
• 1 × integriertes FORCE2-Class-D-Verstärkermodul
• 1 × Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × abziehbarer und kurzschlussgeschützter Stromanschlussstecker
• Anschlusszubehör
• Bedienungsanleitung
