ESX SXB8A

ESX SIGNUM SXB8A – kompakter 20 cm Aktivsubwoofer mit 225 Watt RMS

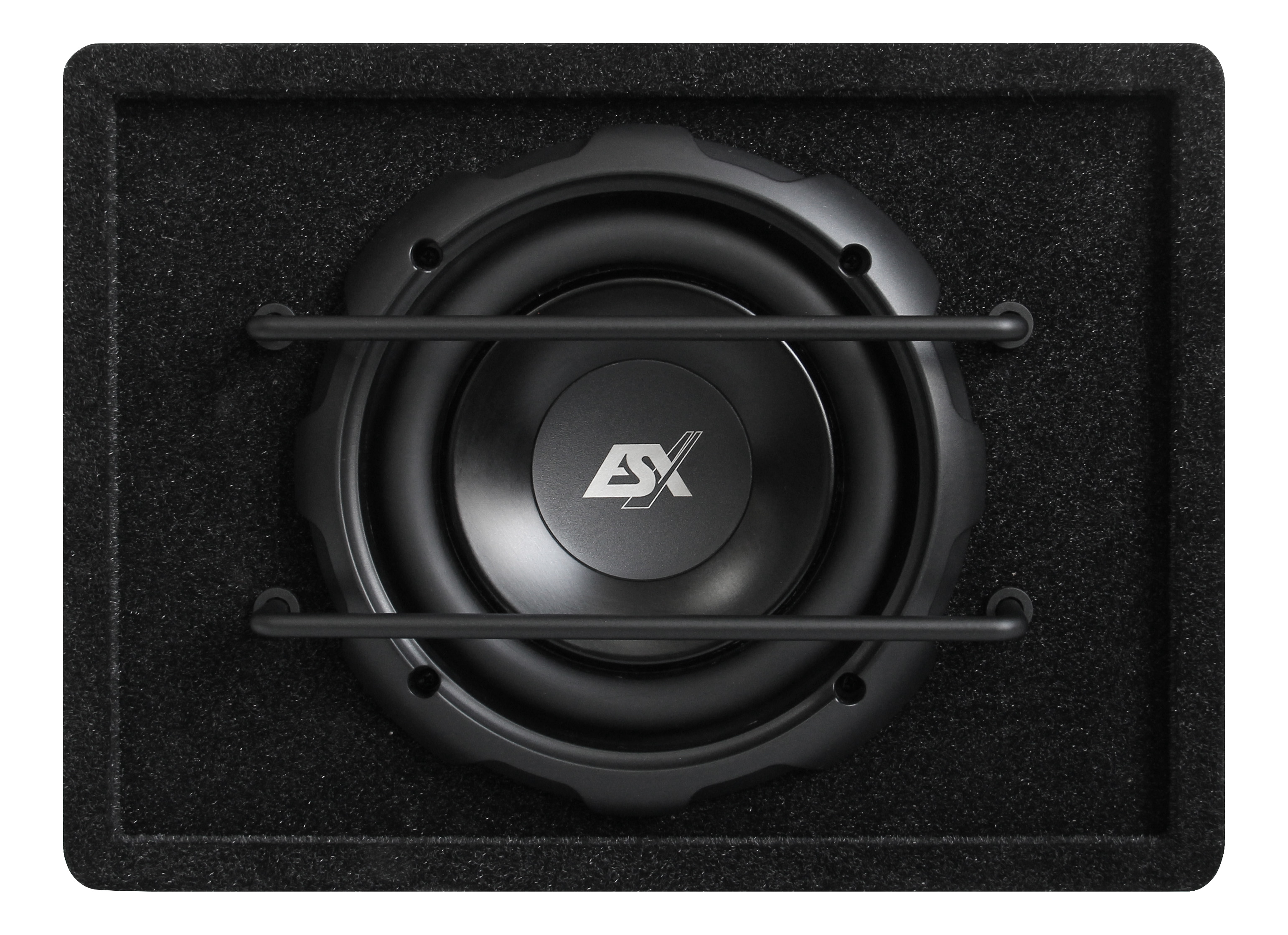

Der ESX SXB8A ist ein kompakter Aktivsubwoofer für Fahrzeuge, in denen ein kräftiges Bassfundament gewünscht wird, ohne den Kofferraum unnötig einzuschränken. Das abgeschrägte Gehäuse kombiniert einen 20 cm großen Subwoofer mit Aluminium-Membran und ein leistungsfähiges Class-D-Verstärkermodul zu einer vollständig abgestimmten Basslösung.

Das integrierte FORCE2-Verstärkermodul liefert 225 Watt RMS beziehungsweise bis zu 450 Watt Maximalleistung. Durch einen Wirkungsgrad von bis zu 87 Prozent arbeitet die Endstufe effizient und entwickelt vergleichsweise wenig Verlustwärme. Eine zusätzliche Endstufe ist nicht erforderlich – Signal, Stromversorgung und Lautsprechertechnik befinden sich bereits in einem anschlussfertigen System.

Mit einem regelbaren Tiefpassfilter von 50 bis 150 Hz lässt sich der Aktivsubwoofer sauber an die vorhandenen Fahrzeuglautsprecher ankoppeln. Die umschaltbare Filtersteilheit von 12 oder 18 dB pro Oktave ermöglicht eine wahlweise sanftere oder deutlichere Abgrenzung zum Frontsystem. Ein fester Subsonic-Filter bei 25 Hz schützt den Tieftöner vor unnötig tiefen Frequenzen.

Für die Anpassung an Fahrzeugakustik und Einbauposition stehen zusätzlich ein Bass Boost bei 45 Hz sowie eine Phasenumschaltung zwischen 0 und 180 Grad bereit. Über die mitgelieferte Basspegel-Fernbedienung kann die Subwooferlautstärke bequem vom Fahrerplatz aus geregelt werden.

Cinch- und Hochpegeleingänge ermöglichen den Anschluss an Nachrüst- und Werksradios. Die automatische Einschaltfunktion erleichtert die Integration in Audiosysteme ohne separaten Remote-Ausgang. Besonders praktisch ist der abziehbare und kurzschlussgeschützte Stromstecker: Wird der vollständige Kofferraum benötigt, kann die Box schnell und ohne aufwendige Neuverkabelung herausgenommen werden.

Highlights

• Kompaktes 20-cm-Aktivsubwoofer-System
• Hochwertiger 8-Zoll-Subwoofer mit Aluminium-Membran
• Integriertes FORCE2-Class-D-Verstärkermodul
• 225 Watt RMS Ausgangsleistung
• Bis zu 450 Watt Maximalleistung
• Hoher Wirkungsgrad von bis zu 87 Prozent
• Regelbarer Tiefpassfilter von 50 bis 150 Hz
• Umschaltbare Filtersteilheit mit 12 oder 18 dB pro Oktave
• Fester Subsonic-Filter bei 25 Hz
• Bass Boost von 0 bis 6 dB bei 45 Hz
• Phasenumschaltung zwischen 0 und 180 Grad
• Cinch- und Hochpegeleingänge
• Automatische Einschaltfunktion
• Basspegel-Fernbedienung im Lieferumfang
• Abziehbarer und kurzschlussgeschützter Stromstecker
• Schnell aus dem Fahrzeug herausnehmbar
• Abgeschrägtes, platzsparendes Gehäuse
• Kompakte Abmessungen von 385 × 280 × 180/110 mm

Technische Daten

Subwoofer-System

• Produkttyp: aktiver Gehäusesubwoofer
• Produktserie: ESX SIGNUM
• Subwoofergröße: 20 cm beziehungsweise 8 Zoll
• Anzahl der Subwoofer: 1
• Membranmaterial: Aluminium
• Verstärkermodul: vollständig integriert
• Gehäuseform: kompakt und rückseitig abgeschrägt
• Externe Endstufe erforderlich: nein
• Haupteinsatzbereich: Kofferraum und Ladebereich
• System werkseitig auf Subwoofer, Gehäuse und Verstärkermodul abgestimmt

Verstärker

• Verstärkertechnologie: Class D
• Verstärkermodul: ESX FORCE2
• Verstärkerkanäle: 1
• RMS-Ausgangsleistung: 225 Watt
• Maximalleistung: 450 Watt
• Wirkungsgrad: bis zu 87 Prozent
• Ausgangssignal: Mono
• Verstärker und Tieftöner fest im Gehäuse integriert
• Hohe Energieeffizienz bei vergleichsweise geringer Wärmeentwicklung

Subwoofer-Chassis

• Nenndurchmesser: 20 cm
• Zollgröße: 8 Zoll
• Membran: Aluminium
• Auslegung: kompakter und dynamischer Tieftonbetrieb
• Schutz des Chassis durch die Gehäusekonstruktion
• Direkte Abstimmung auf das integrierte Verstärkermodul

Tiefpassfilter

• Tiefpassfilter: integriert
• Regelbereich: 50 bis 150 Hz
• Einstellung: stufenlos
• Filtersteilheit: umschaltbar
• Erste Filtereinstellung: 12 dB pro Oktave
• Zweite Filtereinstellung: 18 dB pro Oktave
• 12-dB-Einstellung für einen weicheren Übergang zum Lautsprechersystem
• 18-dB-Einstellung für eine steilere Trennung und stärkere Begrenzung höherer Frequenzen

Subsonic-Filter

• Subsonic-Filter: integriert
• Einsatzfrequenz: 25 Hz
• Filterfrequenz: fest eingestellt
• Schutz vor extrem tiefen und akustisch kaum nutzbaren Frequenzen
• Reduziert unnötige Membranauslenkung unterhalb des nutzbaren Übertragungsbereichs
• Unterstützt einen kontrollierten und belastbaren Betrieb

Bassanhebung

• Bass Boost: vorhanden
• Regelbereich: 0 bis 6 dB
• Mittenfrequenz: 45 Hz
• Einstellung: stufenlos
• Ermöglicht eine gezielte Anhebung des oberen Tiefbassbereichs
• Zur Anpassung an Einbauposition, Fahrzeugakustik und persönlichen Musikgeschmack
• Übermäßige Anhebung sollte zur Vermeidung von Verzerrungen vermieden werden

Phasenanpassung

• Phasenumschaltung: vorhanden
• Schalterstellung 1: 0 Grad
• Schalterstellung 2: 180 Grad
• Ermöglicht die Anpassung an die akustische Phase der Hauptlautsprecher
• Kann Auslöschungen im Übergangsbereich reduzieren
• Optimale Einstellung abhängig von Einbauposition und Fahrzeuggeometrie

Niederpegeleingänge

• Cinch-Eingänge: vorhanden
• Eingangssignal: Stereo
• Interne Verarbeitung: Mono
• Geeignet für Radios mit Vorverstärker- oder Subwooferausgang
• Anschluss an Nachrüstradios, DSPs und externe Signalprozessoren möglich
• Eingangspegel über Level-Regler anpassbar

Hochpegeleingänge

• High-Level-Eingänge: vorhanden
• Direkter Anschluss an Lautsprecherausgänge möglich
• Geeignet für viele Werksradios ohne Cinch-Ausgänge
• Zusätzlicher High-Low-Konverter in vielen Installationen nicht erforderlich
• Stereo-Lautsprechersignal wird intern zu einem Monosignal verarbeitet

Automatische Einschaltung

• Auto-Turn-On-Funktion: vorhanden
• Automatische Aktivierung über ein anliegendes Eingangssignal
• Besonders für Werksradios ohne separaten Remote-Ausgang geeignet
• Klassischer Remote-Anschluss abhängig von der Installationsart nutzbar
• Automatische Abschaltung nach Wegfall des Eingangssignals

Basspegel-Fernbedienung

• Kabelgebundene Basspegel-Fernbedienung: im Lieferumfang
• Montage im Bereich des Fahrerplatzes möglich
• Ermöglicht die schnelle Anpassung des Subwooferpegels
• Keine Veränderung der grundsätzlichen Gain-Einstellung erforderlich
• Praktisch bei unterschiedlichen Musikrichtungen und Aufnahmepegeln
• Anschluss über separaten Fernbedienungsport am Verstärkermodul

Stromversorgung

• Fahrzeugbordnetz: 12 Volt
• Stromanschlüsse: Plus, Masse und Remote
• Spannungsversorgung über abziehbaren Anschlussstecker
• Kurzschlussgeschützte Steckverbindung
• Plus- und Massekabel mit geeignetem Querschnitt erforderlich
• Masseleitung möglichst kurz ausführen
• Masseanschluss an einem blanken und elektrisch leitfähigen Karosseriepunkt herstellen
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich

Abziehbarer Stromstecker

• Stromstecker: abnehmbar
• Kurzschlussgeschützte Ausführung
• Strom-, Masse- und Schaltverbindung kompakt zusammengefasst
• Ermöglicht das schnelle Herausnehmen der Subwooferbox
• Fest verlegte Anschlussleitungen können im Fahrzeug verbleiben
• Kein Werkzeug zum Abziehen des Steckers erforderlich
• Besonders praktisch, wenn kurzfristig mehr Kofferraum benötigt wird
• Steckverbindung nur bei ausgeschaltetem Audiosystem trennen

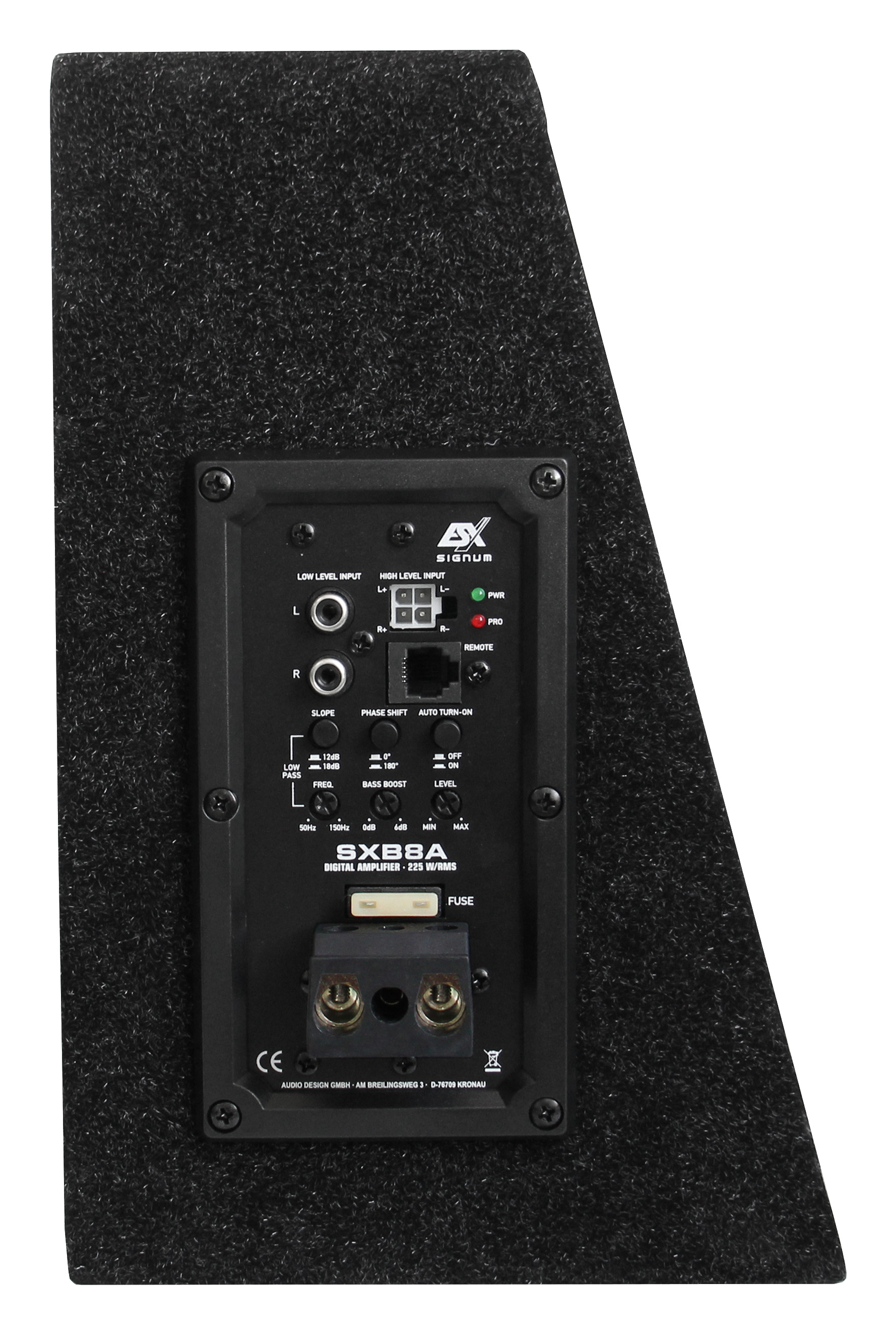

Bedienelemente

• Eingangspegelregler
• Tiefpassregler von 50 bis 150 Hz
• Schalter für 12 oder 18 dB Filtersteilheit
• Bass-Boost-Regler von 0 bis 6 dB
• Phasenschalter mit 0- und 180-Grad-Stellung
• Steuerung der automatischen Einschaltfunktion
• Anschluss für die Basspegel-Fernbedienung
• Betriebs- und Schutzanzeige

Einbauhinweise

• Gehäuse fest und gegen Verrutschen sichern
• Verstärkermodul ausreichend belüften
• Kühlflächen nicht durch Teppich oder Gepäck abdecken
• Strom- und Signalkabel möglichst getrennt verlegen
• Vor Feuchtigkeit, Staub und direkter Hitze schützen
• Montage im trockenen Fahrzeuginnenraum
• Vor dem Abziehen des Stromsteckers das Audiosystem vollständig ausschalten

Abmessungen

• Breite: 385 mm
• Höhe: 280 mm
• Tiefe unten: 180 mm
• Tiefe oben: 110 mm
• Abmessungen: 385 × 280 × 180/110 mm
• Gehäuseform: keilförmig beziehungsweise rückseitig abgeschrägt
• Kompakte Bauweise für den Einbau an der Rücksitzlehne oder Seitenwand

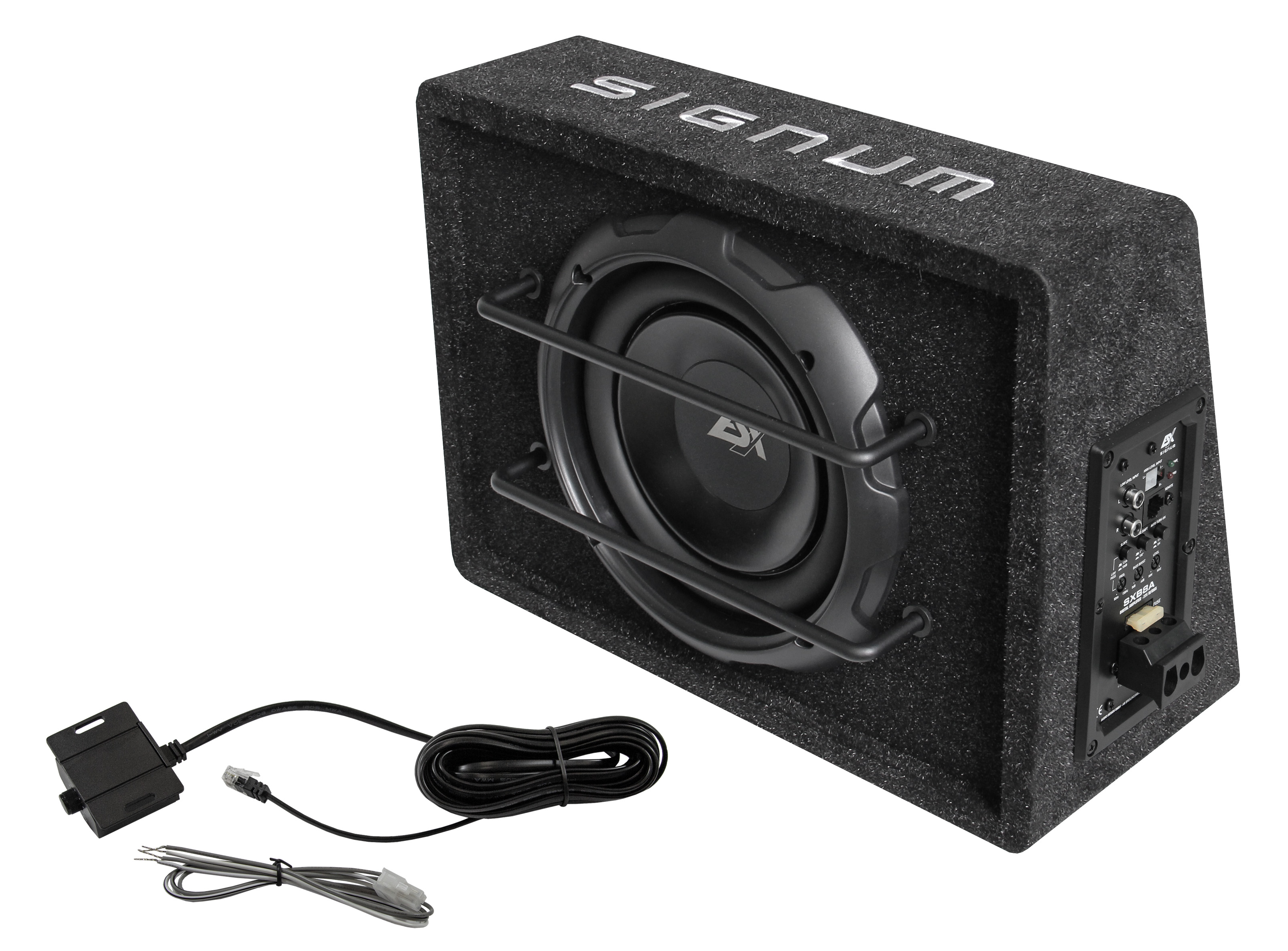

Lieferumfang

• 1 × ESX SXB8A Aktivsubwoofer-System
• 1 × integriertes FORCE2-Class-D-Verstärkermodul
• 1 × Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × abziehbarer Stromanschlussstecker
• Anschlusszubehör
• Bedienungsanleitung
