ESX V1000A

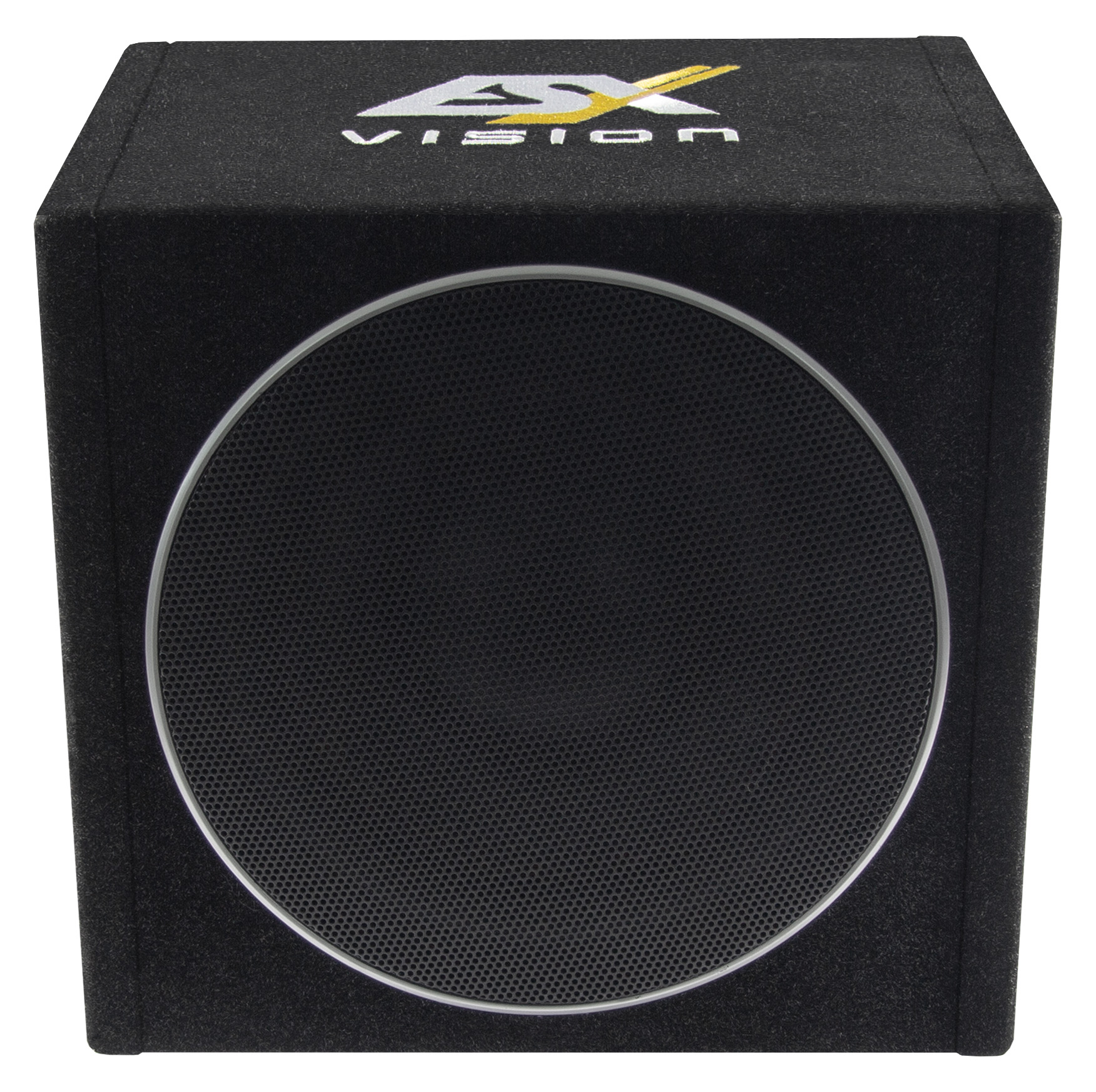

ESX VISION V1000A – kompakter 25 cm Aktivsubwoofer mit zwei Passivmembranen und 325 Watt RMS

Der ESX V1000A ist ein hochwertiges Aktivsubwoofer-System für anspruchsvolle Musikliebhaber, die kraftvollen Tiefbass, hohe Präzision und kompakte Abmessungen miteinander verbinden möchten. Das geschlossene Gehäuse kombiniert einen aktiv angetriebenen 25-cm-Subwoofer mit zwei exakt abgestimmten 20-cm-Passivmembranen. Dadurch erreicht das System eine besonders tiefe und kontrollierte Basswiedergabe, ohne einen klassischen Bassreflexkanal zu benötigen.

Die beiden Passivmembranen übernehmen funktional die Aufgabe eines Bassreflexports. Da kein langer Reflexkanal erforderlich ist, kann das Gehäuse kompakt bleiben. Gleichzeitig werden störende Strömungsgeräusche und Kompressionseffekte vermieden, die bei kleinen, tief abgestimmten Bassreflexgehäusen auftreten können. Das Ergebnis ist ein sauberer, druckvoller Bass mit präzisem Impulsverhalten.

Für den Antrieb sorgt ein integriertes Class-D-Verstärkermodul mit 325 Watt RMS beziehungsweise 650 Watt Maximalleistung. Der hohe Wirkungsgrad von bis zu 87 Prozent reduziert die Verlustleistung und ermöglicht eine kräftige Basswiedergabe bei moderater Wärmeentwicklung. Die große 50-mm-Schwingspule des aktiven Tieftöners bietet dabei hohe Belastbarkeit und gute Kontrolle auch bei kräftigen Bassimpulsen.

Zur Anpassung an Fahrzeug, Musikgeschmack und vorhandenes Lautsprechersystem stehen ein regelbarer Tiefpass, zwei wählbare Filterflanken, eine Bassanhebung sowie eine Phasenumschaltung zur Verfügung. Die mitgelieferte Basspegel-Fernbedienung ermöglicht zudem eine komfortable Lautstärkeanpassung direkt vom Fahrerplatz.

Cinch- und Hochpegeleingänge erleichtern den Anschluss an Nachrüst- und Werksradios. Über die High-Level-Eingänge kann der V1000A automatisch eingeschaltet werden, sodass bei geeigneten Audiosystemen keine separate Remote-Leitung erforderlich ist. Der abnehmbare Stromanschluss ermöglicht außerdem ein schnelles Herausnehmen der Subwooferbox, wenn vorübergehend mehr Platz im Kofferraum benötigt wird.

Highlights

• Hochwertiges 25-cm-Aktivsubwoofer-System
• Ein aktiv angetriebener 10-Zoll-Subwoofer
• Zwei abgestimmte 20-cm-Passivmembranen
• Besonders tiefe Bassabstimmung bei kompakten Abmessungen
• Keine Strömungsgeräusche eines klassischen Bassreflexports
• Integrierter Class-D-Verstärker
• 325 Watt RMS Ausgangsleistung
• 650 Watt Maximalleistung
• Hoher Wirkungsgrad von bis zu 87 Prozent
• Große 50-mm-Schwingspule
• Regelbarer Tiefpass von 50 bis 150 Hz
• Umschaltbare Filterflanke mit 12 oder 18 dB pro Oktave
• Fester Subsonic-Filter bei 25 Hz
• Bass Boost von 0 bis 6 dB bei 45 Hz
• Phasenumschaltung zwischen 0 und 180 Grad
• Cinch- und Hochpegeleingänge
• Automatische Einschaltung über High-Level
• Start-Stopp-fähige Stromversorgung
• Abnehmbarer Stromanschluss
• Basspegel-Fernbedienung im Lieferumfang
• Elegante Schutzgitter und hochwertige VISION-Optik

Technische Daten

Subwoofer-System

• Produkttyp: aktives Subwoofer-Gehäusesystem
• Produktserie: ESX VISION
• Aktiver Subwoofer: 1 × 25 cm beziehungsweise 10 Zoll
• Passivmembranen: 2 × 20 cm beziehungsweise 8 Zoll
• Gehäuseprinzip: aktiv angetriebener Subwoofer mit Dual-Passivmembran
• Klassischer Bassreflexkanal: nicht erforderlich
• Einsatzbereich: Kofferraum, Ladebereich oder individueller Fahrzeuginnenausbau
• Klangcharakter: tief, kontrolliert und impulstreu
• Schutzgitter: fest am Gehäuse montiert

Aktiver Tieftöner

• Nenndurchmesser: 25 cm beziehungsweise 10 Zoll
• Schwingspulendurchmesser: 50 mm
• Antrieb: integriertes Class-D-Verstärkermodul
• Konstruktion auf hohe Auslenkung und präzise Kontrolle ausgelegt
• Direkte mechanische Ankopplung an das Luftvolumen des Gehäuses

Passivmembranen

• Anzahl: 2
• Durchmesser pro Passivmembran: 20 cm beziehungsweise 8 Zoll
• Funktion: akustische Abstimmung des Gehäuses
• Passivmembranen ersetzen die Luftmasse eines Bassreflexkanals
• Abstimmung über bewegte Masse und mechanische Dämpfung
• Keine Strömungsgeräusche durch einen Reflexkanal
• Keine Portkompression bei hohen Basspegeln
• Ermöglichen eine tiefe Abstimmung bei kompaktem Gehäusevolumen

Verstärkermodul

• Verstärkertechnologie: Digital Class D
• Verstärkerkanäle: 1
• RMS-Ausgangsleistung bei 14,4 Volt: 1 × 325 Watt
• Maximalleistung: 650 Watt
• Wirkungsgrad: bis zu 87 Prozent
• Verstärker und Subwoofer werkseitig aufeinander abgestimmt
• Externe Endstufe nicht erforderlich

Frequenzbereich

• Übertragungsbereich: 15 bis 150 Hz
• Wiedergabe auf tiefen und mittleren Bassbereich optimiert
• Tiefpass verhindert die Wiedergabe ungeeigneter höherer Frequenzen
• Subsonic-Filter schützt das System vor extrem tiefen Signalanteilen

Tiefpassfilter

• Tiefpassfilter: integriert
• Regelbereich: 50 bis 150 Hz
• Einstellung: stufenlos
• Wählbare Flankensteilheit: 12 oder 18 dB pro Oktave
• 12-dB-Einstellung: sanfterer Übergang zum Frontsystem
• 18-dB-Einstellung: steilere Abgrenzung zu den Hauptlautsprechern
• Einstellung abhängig von Größe und Tiefgang des vorhandenen Lautsprechersystems

Subsonic-Filter

• Subsonic-Filter: integriert
• Einsatzfrequenz: 25 Hz
• Filterfrequenz: fest eingestellt
• Schutz vor besonders tiefen und akustisch kaum nutzbaren Frequenzen
• Reduziert unnötige mechanische Belastung des Subwoofers
• Unterstützt eine kontrollierte Wiedergabe unterhalb der Systemabstimmung

Bassanhebung

• Bass Boost: vorhanden
• Regelbereich: 0 bis 6 dB
• Mittenfrequenz: 45 Hz
• Einstellung: stufenlos
• Zur Anpassung an Fahrzeugakustik und persönlichen Musikgeschmack
• Hohe Bassanhebung sollte zur Vermeidung von Verzerrungen nur moderat eingesetzt werden

Phasenanpassung

• Phasenschalter: vorhanden
• Schalterstellungen: 0 oder 180 Grad
• Ermöglicht die Anpassung an die Hauptlautsprecher
• Kann Auslöschungen im Übergangsbereich reduzieren
• Optimale Stellung abhängig von Einbauposition und Fahrzeugakustik

Niederpegeleingänge

• Cinch-Eingänge: Stereo links und rechts
• Eingangsempfindlichkeit: 0,2 bis 4,6 Volt
• Geeignet für Subwoofer- und Vorverstärkerausgänge
• Anschluss an Nachrüstradios, DSPs und externe Signalprozessoren möglich
• Stereo-Eingangssignal wird intern für den Mono-Subwooferbetrieb verarbeitet

Hochpegeleingänge

• High-Level-Eingänge: Stereo links und rechts
• Eingangsempfindlichkeit: 2,8 bis 10 Volt
• Anschluss über mitgelieferten 4-poligen Kabelbaum
• Direkter Anschluss an Lautsprecherausgänge eines Autoradios möglich
• Besonders für Werksradios ohne Cinch-Ausgänge geeignet
• Gleichzeitige Verwendung von Cinch- und High-Level-Eingängen nicht zulässig

Automatische Einschaltung

• Auto-Turn-On-Funktion: vorhanden
• Funktion ausschließlich über die Hochpegeleingänge
• Automatische Aktivierung beim Einschalten beziehungsweise Anliegen des Lautsprechersignals
• Separater Remote-Anschluss bei Nutzung der Automatik nicht erforderlich
• Auto-Turn-On über Schalter aktivierbar
• Klassischer Remote-Eingang weiterhin vorhanden

Basspegel-Fernbedienung

• Kabelgebundene Fernbedienung im Lieferumfang
• Ermöglicht die Anpassung des Subwooferpegels vom Fahrerplatz
• Separater Remote-Level-Anschluss am Verstärkermodul
• Besonders praktisch bei unterschiedlichen Musikstilen und Aufnahmepegeln
• Anschlusskabel im Lieferumfang enthalten

Stromversorgung

• Nennbordnetz: 12 Volt
• Betriebsspannungsbereich: 7,5 bis 16 Volt DC
• Fahrzeugmasse: negativ
• Start-Stopp-Fähigkeit: vorhanden
• Stromanschlüsse: +12 Volt, Masse und Remote
• Stromanschluss über abnehmbaren Stecker
• Plus- und Masseleitung mit identischem Querschnitt ausführen
• Masseleitung möglichst kurz halten

Empfohlene Stromverkabelung

• Empfohlener Mindestquerschnitt bis 3 Meter Kabellänge: 10 mm²
• Empfohlener Mindestquerschnitt ab 3 Meter Kabellänge: 16 mm²
• Zusätzliche Kabelsicherung nahe der Fahrzeugbatterie erforderlich
• Maximaler Abstand zwischen Batterie und Kabelsicherung: 30 cm
• Sicherungswert passend zu Leitungslänge und Kabelquerschnitt wählen
• Kabelverbindungen fest, sauber und korrosionsfrei ausführen

Absicherung

• Gerätesicherung: 35 Ampere
• Sicherung direkt am Verstärkermodul
• Zusätzliche batterienahe Kabelsicherung erforderlich
• Gerätesicherung nur durch eine gleichartige 35-A-Sicherung ersetzen
• Sicherungen niemals durch höhere Werte ersetzen

Abnehmbarer Stromanschluss

• Strom-, Masse- und Remote-Anschluss in einem abziehbaren Stecker zusammengefasst
• Subwooferbox kann schnell aus dem Fahrzeug entfernt werden
• Fest verlegte Stromkabel können im Fahrzeug verbleiben
• Ideal, wenn der vollständige Kofferraum gelegentlich benötigt wird
• Stecker nur bei ausgeschaltetem System trennen oder verbinden

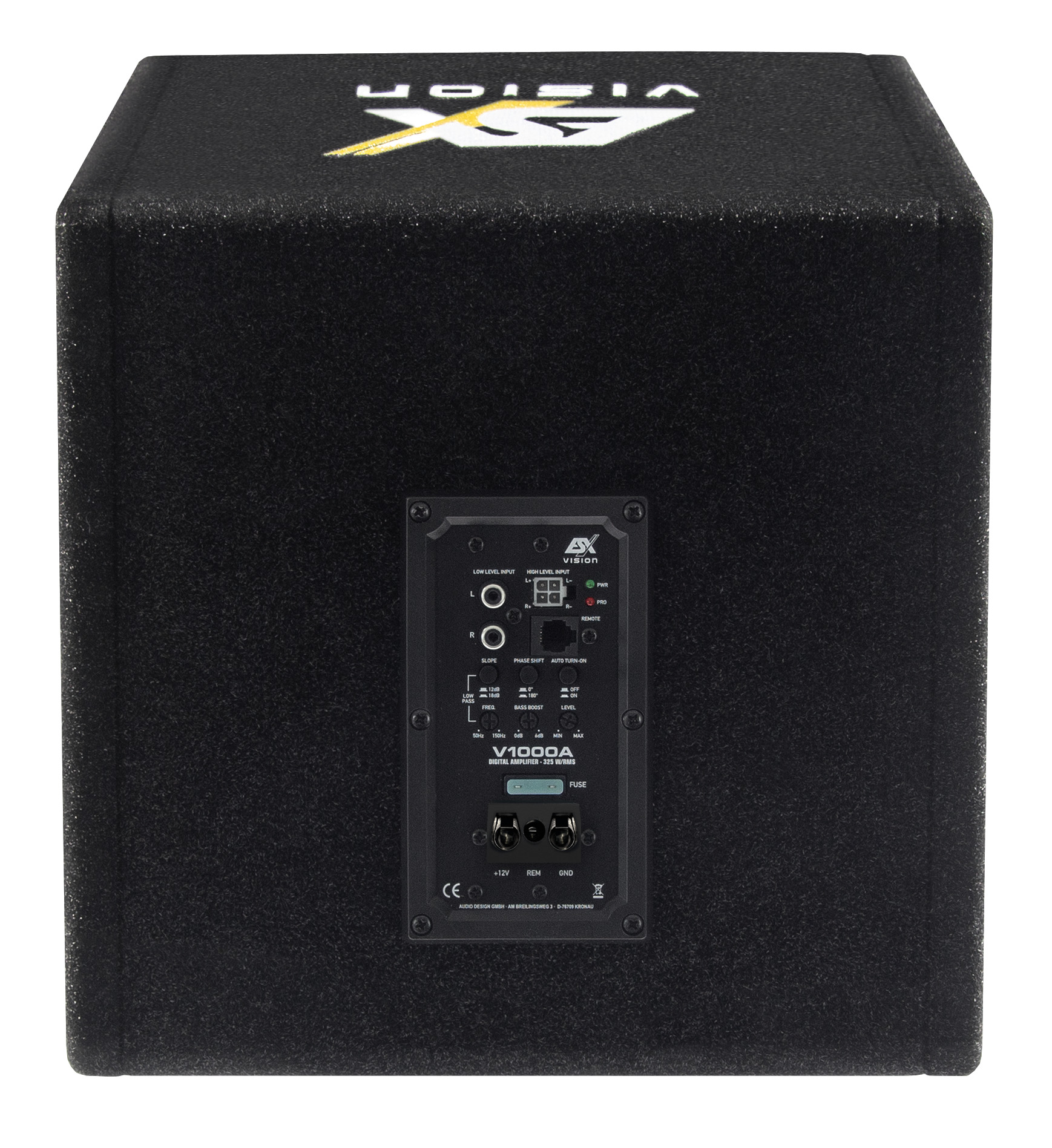

Bedienelemente

• Level-Regler für die Eingangsempfindlichkeit
• Tiefpassregler von 50 bis 150 Hz
• Schalter für 12- oder 18-dB-Filterflanke
• Bass-Boost-Regler von 0 bis 6 dB
• Phasenschalter mit 0- und 180-Grad-Stellung
• Auto-Turn-On-Schalter
• Anschluss für Basspegel-Fernbedienung
• Power- und Protect-Anzeige

Statusanzeigen

• Grüne Power-LED: System betriebsbereit
• Rote Protect-LED: Schutzschaltung oder Fehlfunktion aktiv
• Schutzabschaltung bei unzulässigen Betriebsbedingungen
• Automatische Wiederaufnahme nach Beseitigung der Ursache beziehungsweise ausreichender Abkühlung

Einbau und Umgebungsbedingungen

• Geeignet für den Betrieb in Fahrzeugen mit 12-Volt-Bordnetz
• Montage im trockenen Fahrzeuginnenraum
• Subwooferbox fest und sicher gegen Verrutschen befestigen
• Ausreichende Luftzirkulation am Verstärkermodul sicherstellen
• Nicht unmittelbar neben stark wärmeabstrahlenden Fahrzeugkomponenten montieren
• Vor Feuchtigkeit, Staub und Schmutz schützen
• Signalkabel und Stromleitungen möglichst getrennt verlegen
• Zulässige Luftfeuchtigkeit: 10 bis 90 Prozent
• Zulässiger Temperaturbereich: −25 bis +50 °C

Abmessungen

• Breite: 315 mm
• Höhe: 295 mm
• Tiefe oben: 263 mm
• Maximale Tiefe unten: 345 mm
• Abmessungen: 315 × 295 × 345/263 mm
• Gehäuseform: abgeschrägte Rückwand
• Kompakte Bauweise für ein tief abgestimmtes 10-Zoll-Aktivsystem

Optische Ausstattung

• Elegante Schutzgitter für Subwoofer und Passivmembranen
• Hochwertiger ESX-Logo-Stick
• Moderne und dezente VISION-Optik
• Robuste Gehäuseoberfläche für den Einsatz im Kofferraum

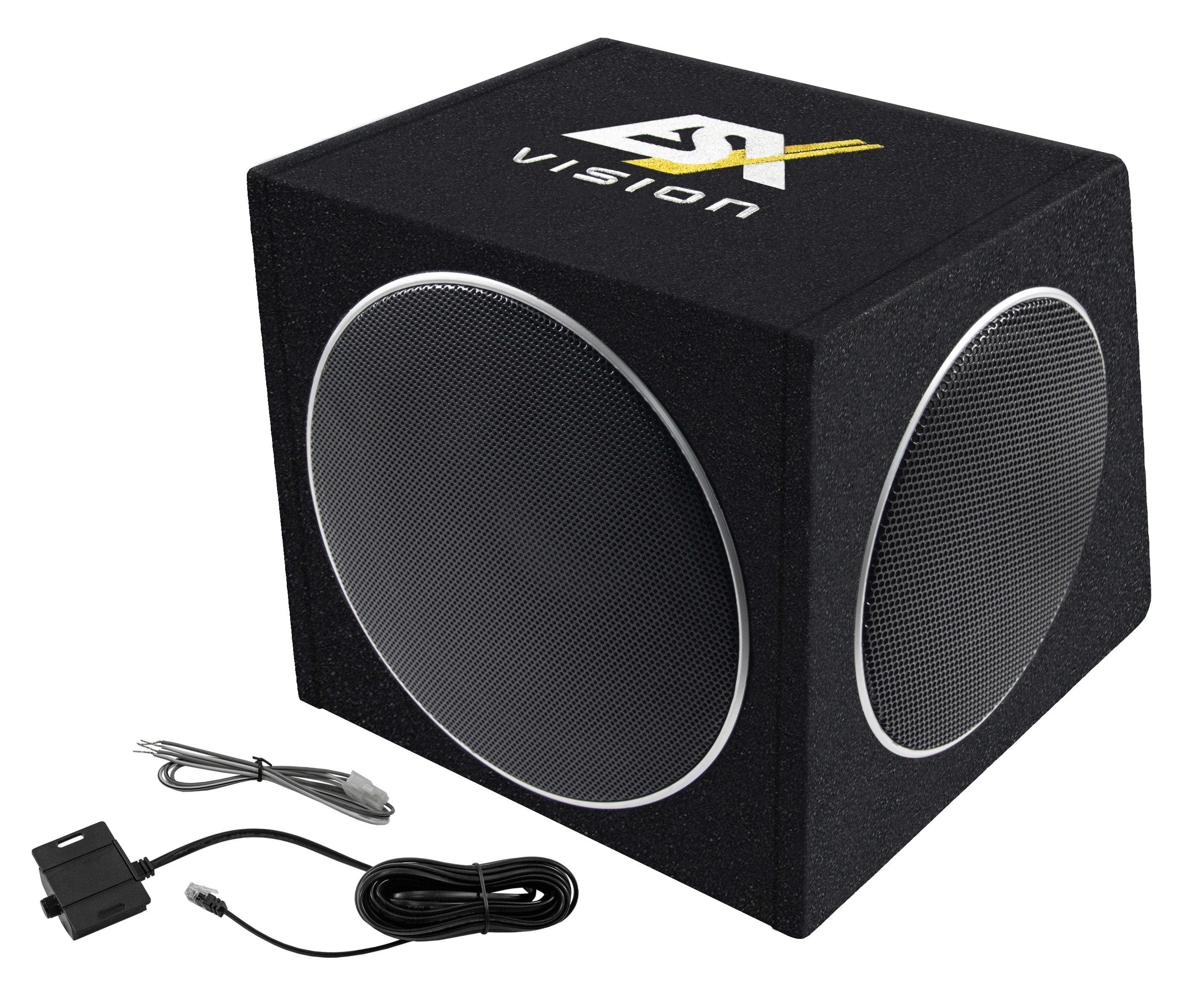

Lieferumfang

• 1 × ESX VISION V1000A Aktivsubwoofer-System
• 1 × Basspegel-Fernbedienung
• 1 × Anschlusskabel für die Basspegel-Fernbedienung
• 1 × Kabelbaum mit 4-poligem Stecker für die Hochpegeleingänge
• 1 × abnehmbarer Stromanschlussstecker
• 1 × Bedienungsanleitung
