Helix Amplify 201 X-Over 24V

HELIX AMPLIFY 201 X-OVER 24V Edition – kompakter 1-Kanal Class-D Monoblock für LKW, Bus und 24-Volt-Fahrzeuge

Der HELIX AMPLIFY 201 X-OVER 24V Edition ist ein leistungsstarker Mono-Verstärker für Subwoofer-Systeme in Fahrzeugen mit 24-Volt-Bordnetz. Mit bis zu 750 Watt RMS an 1 Ohm bietet der kompakte Monoblock ausreichend Leistung für druckvolle, dynamische Basslösungen in LKW, Bussen, Wohnmobilen, Nutz- und Sonderfahrzeugen.

Die moderne Class-D-Technologie sorgt für einen hohen Wirkungsgrad, geringe Wärmeentwicklung und zuverlässige Leistung auch bei längeren Betriebszeiten. Durch seine 1-Ohm-Stabilität eignet sich der Verstärker besonders für Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm, deren Schwingspulen parallel auf 1 Ohm verschaltet werden können.

Die integrierte Aktivweiche ermöglicht eine präzise Anpassung an Subwoofer, Gehäuse und Fahrzeugakustik. Tiefpass, Subsonic-Filter und Phasenregelung sind stufenlos einstellbar. Damit lässt sich der Subwoofer sauber an das vorhandene Frontsystem ankoppeln und gleichzeitig vor zu tiefen, mechanisch belastenden Frequenzen schützen.

Für die Integration stehen ein Cinch-Eingang sowie ein leistungsfähiger Stereo-High-Level-Eingang zur Verfügung. Der High-Level-Eingang verarbeitet Eingangsspannungen bis 32 Volt und eignet sich dadurch auch für leistungsstarke Werksverstärker. ADEP.3 unterstützt die störungsfreie Einbindung in moderne OEM-Soundsysteme und verhindert typische Diagnosefehler. Eine automatische Einschaltung über das Musiksignal erleichtert die Nachrüstung ohne separates Remote-Signal.

Highlights

• Speziell für Fahrzeuge mit 24-Volt-Bordnetz entwickelt
• 1-Kanal Class-D Subwoofer-Verstärker
• Bis zu 750 Watt RMS an 1 Ohm
• Maximale Ausgangsleistung bis 850 Watt RMS an 1 Ohm
• 1-Ohm-stabil für leistungsstarke Subwoofer-Systeme
• Ideal für LKW, Busse, Wohnmobile und Nutzfahrzeuge
• Regelbarer Tiefpass von 50 bis 250 Hz
• Regelbarer Subsonic-Filter von 10 bis 50 Hz
• Stufenlose Phasenregelung von 0 bis 180 Grad
• Cinch- und High-Level-Eingänge
• High-Level-Eingangsspannung bis 32 Volt
• ADEP.3-Schaltkreis für moderne OEM-Soundsysteme
• Automatische Einschaltung über das Musiksignal
• Start-Stopp-fähig bis kurzzeitig 12 Volt
• Kabelgebundene Pegelfernbedienung im Lieferumfang
• Sehr kompakte Bauform mit nur 40 mm Höhe

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: Mono-Subwoofer-Verstärker
• Verstärkerkanäle: 1
• Verstärkertechnologie: Class D
• Bordnetz: 24 Volt
• Einsatzbereich: Subwooferbetrieb
• Niedrigste Lautsprecherimpedanz: 1 Ohm
• Brückenbetrieb: nicht erforderlich beziehungsweise nicht vorgesehen
• Geeignet für: LKW, Bus, Wohnmobil, Nutzfahrzeug und Sonderfahrzeug

Ausgangsleistung bei 28,8 Volt

• RMS-Leistung an 4 Ohm: 1 × 250 Watt
• RMS-Leistung an 2 Ohm: 1 × 450 Watt
• RMS-Leistung an 1 Ohm: 1 × 750 Watt
• Maximale Ausgangsleistung: bis zu 850 Watt RMS an 1 Ohm
• Messbedingung der RMS-Werte: maximal 1 % THD+N
• Dauerleistung an 1 Ohm: bei Musiksignal ausgelegt

Impedanz und Subwoofer-Verschaltung

• Mindestimpedanz: 1 Ohm
• 1 × Doppelschwingspulen-Subwoofer mit 2 × 2 Ohm: parallel auf 1 Ohm verschaltbar
• 1 × Doppelschwingspulen-Subwoofer mit 2 × 4 Ohm: parallel auf 2 Ohm oder in Reihe auf 8 Ohm verschaltbar
• 2 × 4-Ohm-Subwoofer: parallel auf 2 Ohm verschaltbar
• 2 × 2-Ohm-Subwoofer: in Reihe auf 4 Ohm oder abhängig vom Spulenkonzept anderweitig verschaltbar
• Endgültige Anschlussimpedanz darf 1 Ohm nicht unterschreiten

Aktivweiche und Filter

• Integrierte Aktivweiche: vorhanden
• Tiefpassfilter: stufenlos regelbar
• Tiefpass-Regelbereich: 50 bis 250 Hz
• Tiefpass-Flankensteilheit: 12 dB pro Oktave
• Subsonic-Filter: stufenlos regelbar
• Subsonic-Regelbereich: 10 bis 50 Hz
• Subsonic-Flankensteilheit: 12 dB pro Oktave
• Phasenregelung: stufenlos von 0 bis 180 Grad
• Hochpassfilter für Breitbandlautsprecher: nicht vorhanden
• Bandpassbetrieb: durch Kombination aus Subsonic und Tiefpass möglich
• Bass-Boost: nicht vorhanden

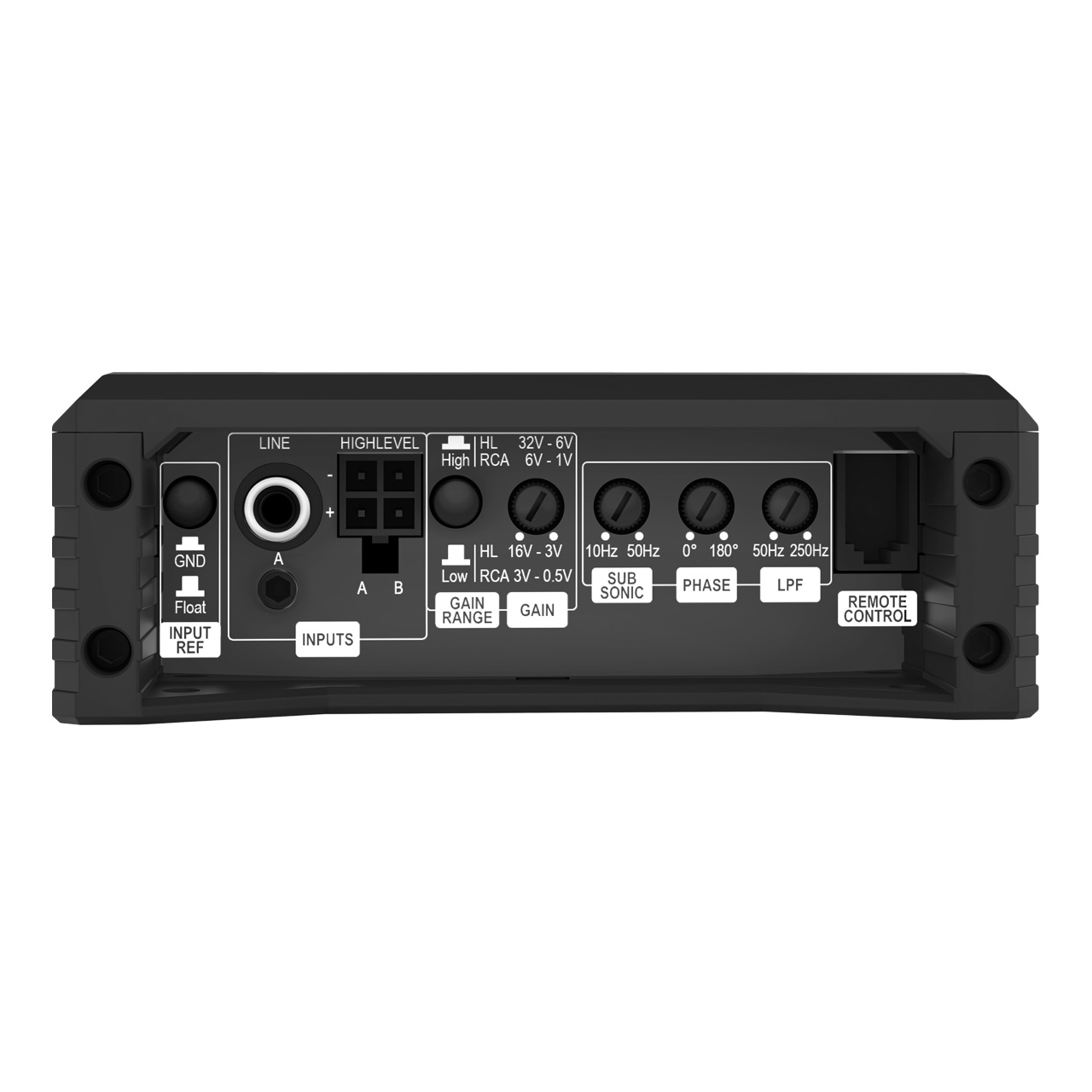

Analoge Eingänge

• Cinch-Eingänge: 1 × Mono-Cinch
• High-Level-Eingänge: 2 × Lautsprechereingang
• Remote-Eingang: 1
• Anschluss für Pegelfernbedienung: 1
• Cinch-Eingangsempfindlichkeit: 0,5 bis 6 Volt
• High-Level-Eingangsempfindlichkeit: 3 bis 32 Volt
• Cinch-Eingangsimpedanz: 8 kOhm
• High-Level-Eingangsimpedanz: 9 bis 33 Ohm
• Eingangswahlschaltung: für Cinch- oder High-Level-Betrieb

OEM-Integration

• High-Level-Eingang für Werksradios und Werksverstärker
• ADEP.3-Schaltkreis zur Vermeidung von Diagnosefehlern
• Automatische Einschaltung über Musiksignal
• Separate Remote-Einschaltung ebenfalls möglich
• Geeignet für leistungsstarke OEM-Ausgänge bis 32 Volt RMS
• Integration ohne zusätzlichen High-Low-Adapter möglich

Ausgänge

• Lautsprecherausgänge: 1 × Mono
• Cinch-Line-Out: nicht vorhanden
• Remote-Ausgang: nicht vorhanden
• Ausgang für externe Pegelfernbedienung: vorhanden

Audio-Kennwerte

• Frequenzbereich: 10 bis 250 Hz
• Signal-Rauschabstand: 114 dB, A-bewertet, bei voller Ausgangsleistung
• Klirrfaktor THD bei 100 Hz und 1 Watt an 4 Ohm: unter 0,003 %
• Klirrfaktor THD+N bei 100 Hz und 1 Watt an 4 Ohm: unter 0,02 %
• Dämpfungsfaktor: 200
• Einsatzbereich auf tiefe Frequenzen und Subwooferbetrieb optimiert

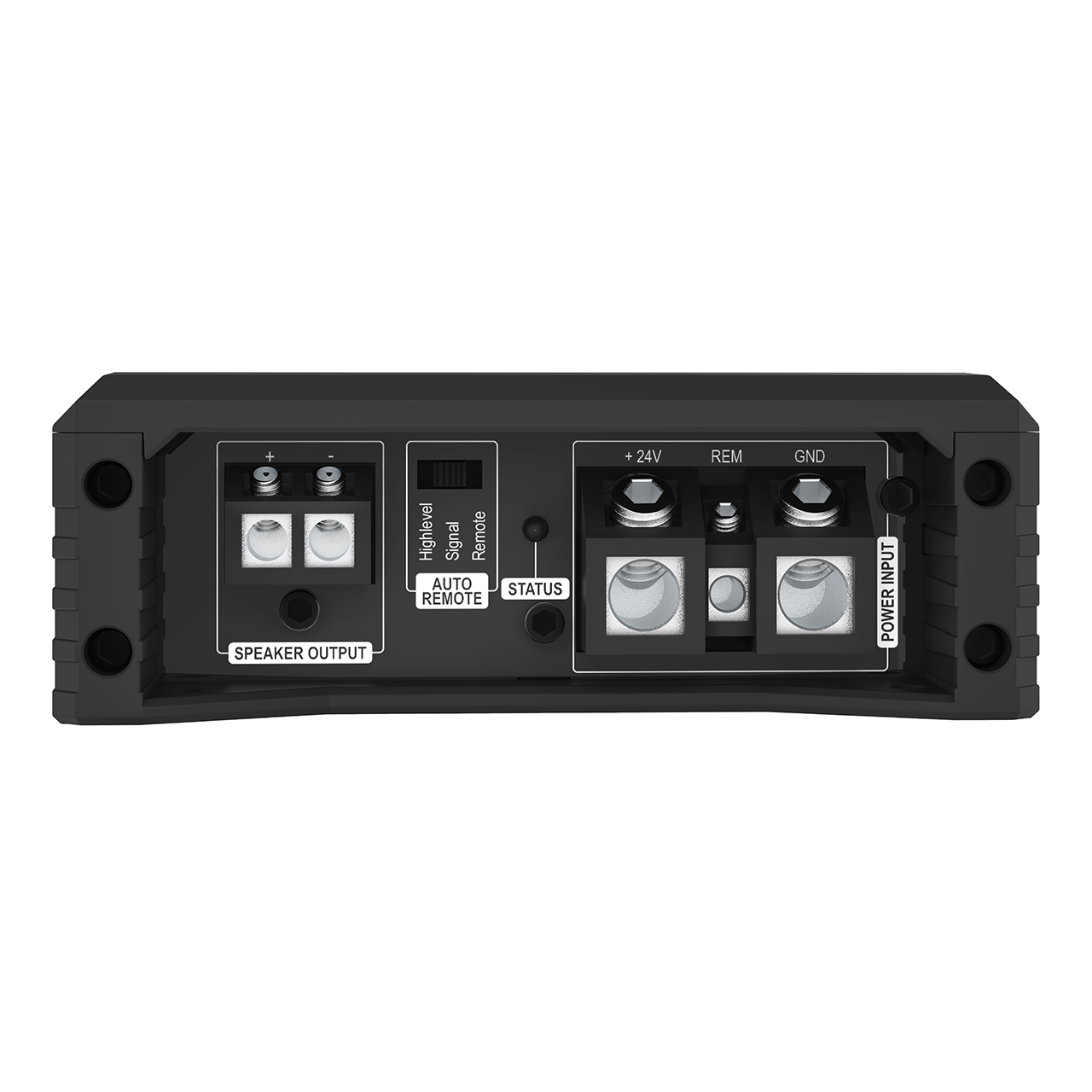

Stromversorgung

• Betriebsspannung: 21 bis 32 Volt DC
• Start-Stopp-Unterstützung: kurzzeitig bis 12 Volt
• Maximale Dauer des Spannungseinbruchs: 5 Sekunden
• Maximale Stromaufnahme: 40 Ampere
• Leerlaufstromaufnahme: 750 mA
• Spannungsversorgung: speziell für 24-Volt-Bordnetze ausgelegt

Sicherungen

• Gerätesicherungen: 2 × 15 A LP-Mini
• Gesamte interne Absicherung: 30 A
• Zusätzliche Hauptsicherung nahe der Fahrzeugbatterie erforderlich
• Dimensionierung der Stromkabel entsprechend Kabellänge und maximaler Stromaufnahme

Bedienung und Ausstattung

• Einstellbarer Eingangspegel
• Einstellbarer Tiefpass
• Einstellbarer Subsonic-Filter
• Stufenlose Phasenregelung
• Automatische Einschaltfunktion
• Anschluss für kabelgebundene Pegelfernbedienung
• Abnehmbare obere Abdeckung zum Schutz der Anschlüsse und Regler
• Kompaktes Aluminiumgehäuse zur Wärmeableitung

Schutz und Temperaturbereich

• Schutz gegen Übertemperatur
• Schutz gegen Kurzschluss
• Schutz gegen Überlast
• Schutz gegen fehlerhafte Betriebsspannung
• Betriebstemperaturbereich: −40 bis +70 °C
• Effiziente Class-D-Schaltung für geringe Verlustleistung und Wärmeentwicklung

Abmessungen

• Höhe: 40 mm
• Breite: 248 mm
• Tiefe: 114 mm
• Bauform: kompakter Mono-Verstärker
• Einbau: auch bei begrenztem Platzangebot möglich

Lieferumfang

• 1 × HELIX AMPLIFY 201 X-OVER 24V Edition
• 1 × kabelgebundene Pegelfernbedienung
• 2 × Inbusschlüssel
• 1 × Anschlusskabel
• 2 × Ersatzsicherung
• 1 × Befestigungsmaterial
• 1 × Bedienungsanleitung
