HELIX AMPLIFY 204 X-OVER 24V Edition – kompakter 4-Kanal Class-D Verstärker für LKW, Bus und 24-Volt-Fahrzeuge

Der HELIX AMPLIFY 204 X-OVER 24V Edition ist ein leistungsstarker und besonders kompakter 4-Kanal-Verstärker für Fahrzeuge mit 24-Volt-Bordnetz. Mit bis zu 4 × 190 Watt RMS an 2 Ohm oder 2 × 380 Watt RMS im Brückenbetrieb bietet er genügend Leistungsreserven für hochwertige Front- und Hecksysteme, aktive Lautsprecherkonzepte oder ein kombiniertes Lautsprecher- und Subwoofer-Setup.

Durch die vollständig brückbaren Ausgangskanäle lässt sich die Endstufe flexibel als 4-, 3- oder 2-Kanal-Verstärker einsetzen. So können beispielsweise vier Lautsprecher separat betrieben, ein Frontsystem mit einem gebrückten Subwoofer kombiniert oder zwei besonders leistungsstarke Lautsprecherkanäle realisiert werden.

Die integrierte Aktivweiche bietet regelbare Hoch- und Tiefpassfilter. Dadurch kann der Verstärker für Fullrange-Lautsprecher, Tiefmitteltöner, Hochtöner oder Subwoofer konfiguriert werden. Im DirectDSP-Modus wird die interne Frequenzweiche umgangen und das Eingangssignal ungefiltert an die Endstufe weitergegeben – ideal für Anlagen, die über einen externen DSP gesteuert werden.

Vier Cinch- oder High-Level-Eingänge ermöglichen die Integration in Nachrüst- und Werkssysteme. Der intelligente ADEP.3-Schaltkreis unterstützt moderne Werksradios mit Lautsprecherdiagnose, während die automatische Einschaltung über das High-Level-Signal den Einbau ohne separates Remote-Kabel erleichtert. Die speziell angepasste 24-Volt-Stromversorgung macht den Verstärker zur idealen Lösung für LKW, Busse, Wohnmobile, Nutz- und Sonderfahrzeuge.

Highlights

• Leistungsstarker 4-Kanal Class-D Verstärker für 24-Volt-Bordnetze
• 4 × 100 Watt RMS an 4 Ohm
• 4 × 190 Watt RMS an 2 Ohm
• 2 × 380 Watt RMS gebrückt an 4 Ohm
• Vollständig brückbare Ausgangskanäle
• Flexibel als 4-, 3- oder 2-Kanal-Verstärker nutzbar
• Integrierte, regelbare Hoch- und Tiefpassfilter
• DirectDSP-Modus zur Nutzung mit externem Signalprozessor
• Cinch- und High-Level-Eingänge
• Eingangsempfindlichkeit bis 16 Volt über High-Level
• ADEP.3 für zuverlässige OEM-Integration
• Automatische Einschaltung über das Lautsprechersignal
• Start-Stopp-fähig bei kurzzeitigen Spannungseinbrüchen
• Hoher Wirkungsgrad und geringe Wärmeentwicklung
• Besonders kompakte Bauform mit nur 40 mm Höhe

Technische Daten

Verstärker und Einsatzbereich

• Gerätetyp: 4-Kanal Leistungsverstärker
• Verstärkertechnologie: Class D
• Bordnetz-Ausführung: 24 Volt
• Verstärkerkanäle: 4
• Betriebsarten: 4-Kanal, 3-Kanal oder 2-Kanal
• Brückenbetrieb: Kanäle paarweise brückbar
• Mindestimpedanz im Stereobetrieb: 2 Ohm
• Mindestimpedanz im Brückenbetrieb: 4 Ohm
• Einsatzbereiche: Frontsystem, Hecksystem, Aktivsystem, Subwoofer oder kombinierte Systeme
• Geeignet für: LKW, Bus, Wohnmobil, Nutzfahrzeug und Sonderfahrzeug

Ausgangsleistung bei 28,8 Volt

• RMS-Leistung an 4 Ohm: 4 × 100 Watt
• RMS-Leistung an 2 Ohm: 4 × 190 Watt
• RMS-Leistung gebrückt an 4 Ohm: 2 × 380 Watt
• Maximale Leistung eines einzelnen Kanals: bis zu 240 Watt RMS an 2 Ohm
• Messbedingung RMS-Leistung: maximal 1 % THD+N
• Maximale Einzelkanalleistung: bei maximal 10 % THD+N

Mögliche Systemkonfigurationen

• 4-Kanal-Betrieb: 4 × Lautsprecher
• 3-Kanal-Betrieb: 2 × Lautsprecher plus 1 × gebrückter Subwoofer
• 2-Kanal-Betrieb: 2 × gebrückte Lautsprecher- oder Subwooferkanäle
• Aktivbetrieb: separate Verstärkung von Hoch- und Tiefmitteltönern
• Externer DSP-Betrieb: über DirectDSP-Modus möglich

Aktivweiche und Filter

• Integrierte Aktivweiche: vorhanden
• Hochpassfilter: regelbar
• Hochpass-Regelbereich: 45 bis 400 Hz
• Hochpass abschaltbar: ja
• Tiefpassfilter: regelbar
• Tiefpass-Regelbereich: 45 bis 400 Hz
• Tiefpass abschaltbar: ja
• Hochpass-Flankensteilheit: 12 dB pro Oktave
• Tiefpass-Flankensteilheit: 12 dB pro Oktave
• Filtereinstellung kanalpaarspezifisch
• Bass-Boost: nicht vorhanden
• Subsonic-Filter: nicht vorhanden
• Phasenregelung: nicht vorhanden
• DirectDSP-Funktion: interne Filter werden vollständig umgangen
• Eingangsmodus-Schalter: vorhanden

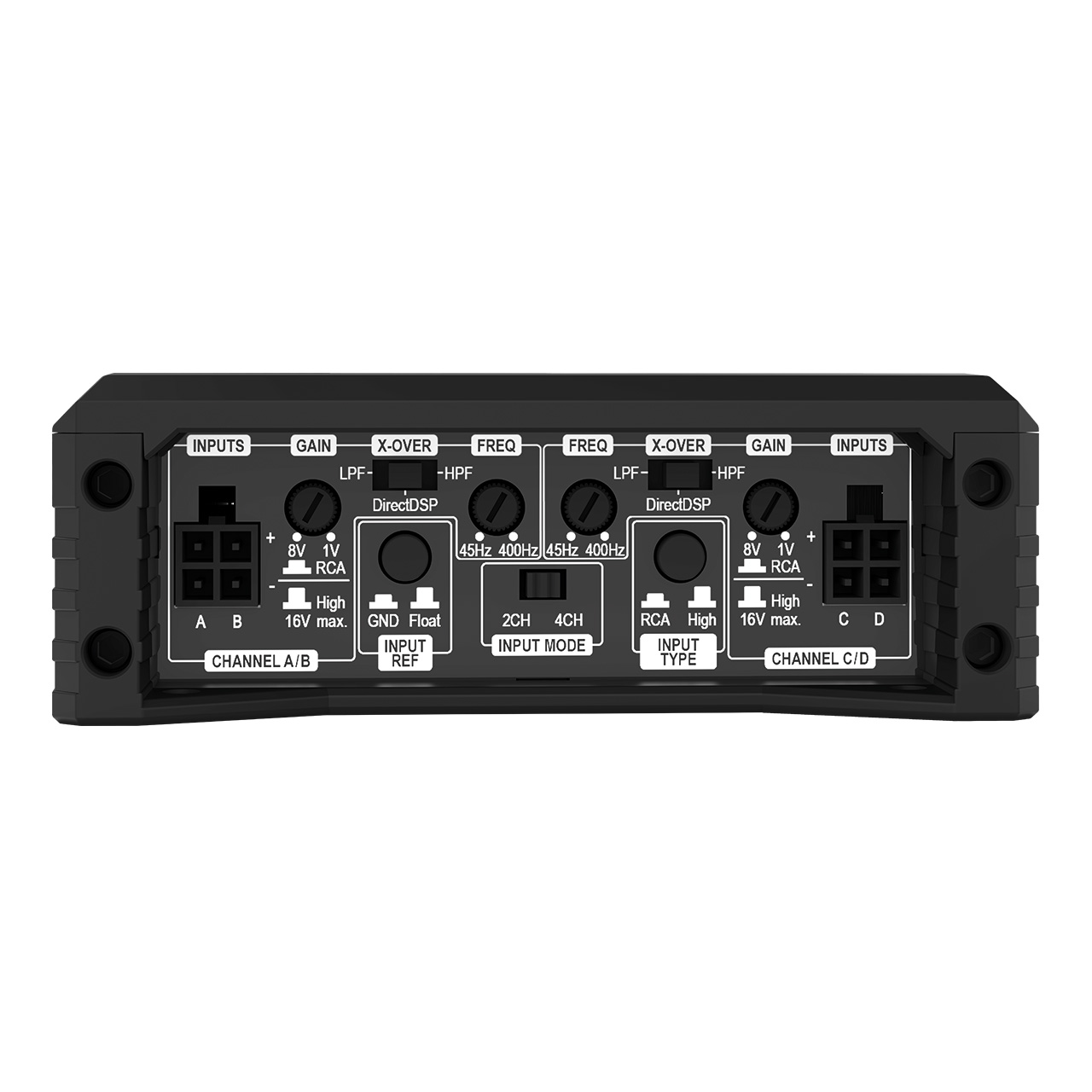

Analoge Eingänge

• Cinch-Eingänge: 4 Kanäle
• High-Level-Eingänge: 4 Kanäle
• Eingangsarten: wahlweise Cinch oder High-Level
• Remote-Eingang: 1
• Cinch-Eingangsempfindlichkeit: 1 bis 8 Volt
• High-Level-Eingangsempfindlichkeit: 2 bis 16 Volt
• Cinch-Eingangsimpedanz: 8 kOhm
• High-Level-Eingangsimpedanz: 9 bis 33 Ohm
• Automatische Einschaltung über High-Level-Signal: ja

OEM-Integration

• High-Level-Eingänge für Werksradios und Werksverstärker
• ADEP.3-Schaltung zur Vermeidung von Diagnose- und Lautsprecherfehlern
• Automatische Einschaltung über das Lautsprechersignal
• Integration ohne separaten High-Low-Adapter möglich
• Eingangsspannung bis 16 Volt für leistungsstärkere OEM-Systeme
• Separate Remote-Einschaltung ebenfalls möglich

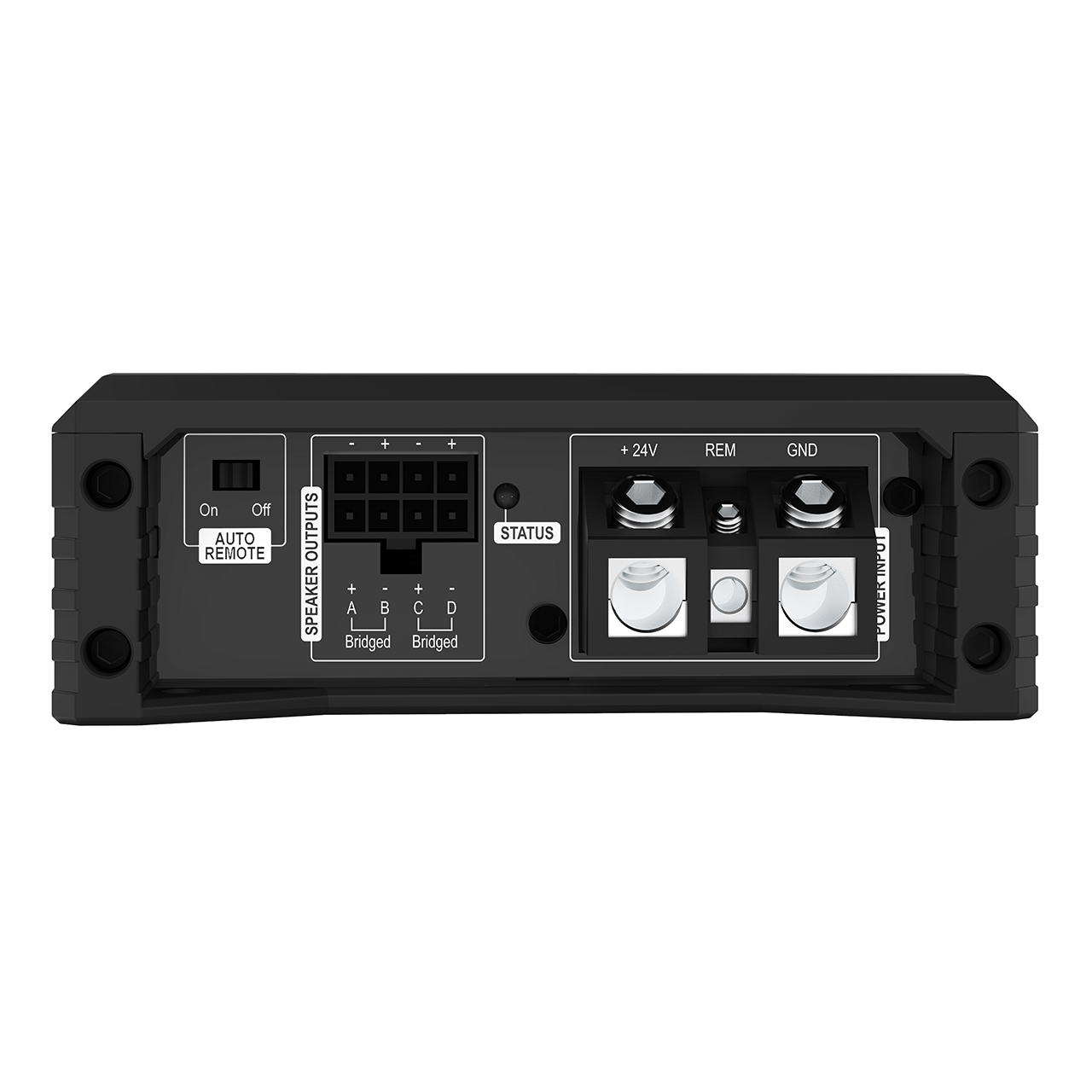

Ausgänge

• Lautsprecherausgänge: 4
• Brückbare Ausgangspaare: 2
• Cinch-Vorverstärkerausgänge: nicht vorhanden
• Remote-Ausgang: nicht vorhanden
• Digitalausgang: nicht vorhanden

Audio-Kennwerte

• Frequenzbereich: 10 Hz bis 20.000 Hz
• Signal-Rauschabstand: 99 dB, A-bewertet, bei maximaler Ausgangsleistung
• Klirrfaktor THD bei 1 kHz und 1 Watt an 4 Ohm: unter 0,012 %
• Klirrfaktor THD+N bei 1 kHz und 1 Watt an 4 Ohm: unter 0,02 %
• Dämpfungsfaktor: 70
• Verstärkerschaltung auf Fullrange-Betrieb ausgelegt

Stromversorgung

• Betriebsspannung: 21 bis 32 Volt DC
• Nennbordnetz: 24 Volt
• Start-Stopp-Fähigkeit: kurzzeitig bis 12 Volt
• Maximale Dauer des Spannungseinbruchs: 5 Sekunden
• Maximale Stromaufnahme bei 24 Volt: 40 Ampere
• Leerlaufstromaufnahme: 750 mA
• Netzteil speziell für 24-Volt-Fahrzeuge ausgelegt

Sicherungen

• Gerätesicherungen: 2 × 15 A LP-Mini
• Gesamte interne Absicherung: 30 A
• Separate Hauptsicherung in Batterienähe erforderlich
• Stromkabelquerschnitt entsprechend Leitungslänge und Stromaufnahme dimensionieren

Bedienung und Ausstattung

• Getrennt regelbare Hoch- und Tiefpassfilter
• Eingangsmodus-Schalter
• DirectDSP-Schalter
• Gain-Regler zur Anpassung der Eingangsempfindlichkeit
• Automatische Einschaltfunktion
• Abnehmbare Abdeckung für Anschlüsse und Bedienelemente
• Kompaktes Metallgehäuse zur effizienten Wärmeableitung
• SMD-Technologie für kompakte Bauweise und hohe Betriebssicherheit

Schutzfunktionen

• Übertemperaturschutz
• Kurzschlussschutz
• Überlastschutz
• Schutz bei unzulässiger Betriebsspannung
• Class-D-Technologie für geringe Verlustleistung
• Betriebstemperaturbereich: −40 bis +70 °C

Abmessungen

• Höhe: 40 mm
• Breite: 248 mm
• Tiefe: 114 mm
• Bauform: besonders kompakt und flach
• Einbau auch bei begrenztem Platzangebot möglich

Lieferumfang

• 1 × HELIX AMPLIFY 204 X-OVER 24V Edition
• 2 × Inbusschlüssel
• 3 × Anschlusskabel
• 2 × Sicherungen
• 1 × Befestigungsmaterial
• 1 × Bedienungsanleitung
